高档彩色多普勒超声诊断仪主要技术规格一、设备名称：全数字化高档彩色多普勒超声诊断仪二、设备用途说明：主要用于腹部、妇产科、外周血管及小器官等方面的临床诊断和科研工作，必须具有世界先进水平，具备持续升级能力，能满足开展新的临床应用需求。
三、主要规格及系统概述：（一）主要技术1.智能组件结构设计的超声平台（ICA）2.≥19英寸高分辨率彩色液晶显示器，全方位可调，彩色液晶触摸控制屏，智能化显示的图标式菜单，操作面板各按键功能可编程、可用户自定义，操作控制台可上下、前后及旋转调节，针对不同的检查脏器,预置最佳化图像的检查条件,减少操作时的调节，及常用所需的外部调节及组合调节3. 高分辨率二维灰阶成像4. 彩色多普勒血流成像5. 频谱多普勒显示和分析单元6. 组织谐波成像功能，3种以上不同谐波成像技术，并可实现方便切换，可视可调7. 自然组织谐波成像8. 宽带组织谐波成像技术9. 先进的空间、频率双模式复合成像技术10. 复合成像技术可与谐波、彩色多普勒等成像方式结合使用，可实时完成空间、频率、空间加频率三种复合模式可视切换11. 具有斑点噪声消除技术12. 先进的多普勒血流成像技术：采用宽带多普勒技术，方向性、高帧频、高分辨率地显示低速血流，可频谱测量，可无外溢的的显示≤0.2mm血管的血流13. 图像智能化一键优化技术14. 组织多普勒成像技术，支持组织多普勒谐波成像，最高成像速度≥200帧/秒15. 造影剂谐波成像：采用脉冲减影谐波造影剂等非线性基波技术，具有双幅实时监控模式，支持多焦点聚焦成像。
16. 弹性成像及定量分析组件：采用原始数据，完备地定量分析乳腺/甲状腺/前列腺等器官的病变组织和正常组织的弹性比值。
(选件)（二）测量和分析：(B型、M型、频谱多普勒、彩色多普勒)1. 一般测量2. 妇、产科测量与分析3. 血管血流测量与分析4. 图像存储与(电影)回放重现5. 连通性：医学数字图像和通信DICOM3.0版接口部件，装机后可正常使用。
设备名称全数字化高档彩色多普勒超声诊断仪1. 引言随着医疗科技的不断发展，彩色多普勒超声诊断仪已成为现代医疗领域中不可或缺的重要工具。
设备名称全数字化高档彩色多普勒超声诊断仪集成了先进的数字化技术，拥有高效、精确和可靠的诊断能力。
本文将介绍该设备的特点、工作原理以及在临床应用中的优势。
2. 设备特点设备名称全数字化高档彩色多普勒超声诊断仪具有以下几个特点：•数字化技术：通过全数字化处理，实现了超声信号的高保真传输和处理，提高了图像的清晰度和分辨率。
•彩色多普勒模式：设备采用彩色多普勒技术，可以实现对血流速度和方向的准确测量，进一步提高了诊断的准确性。
•高档配置：设备配备了高分辨率彩色显示屏，可以呈现出生动、清晰的图像；同时，还配备了高性能的探头，适用于各种不同的临床应用。
•全数字化控制：设备采用先进的数字化控制技术，可以实现对各种参数的精确控制和调整，提供更加个性化的诊断方案。
3. 工作原理设备名称全数字化高档彩色多普勒超声诊断仪的工作原理可归纳为以下几个步骤：1.发送超声波：设备通过探头向人体部位发送超声波，超声波穿透人体组织后被组织反射或散射。
2.接收反射信号：设备的探头接收反射或散射回来的超声波信号，将信号转换为电信号。
3.信号处理：设备通过全数字化处理技术对接收到的信号进行处理，去除干扰并增强有效信号。
4.彩色多普勒成像：设备将处理后的信号转换为彩色多普勒图像，显示出血液流动的速度和方向。
5.分析与诊断：医生通过对彩色多普勒图像的分析和诊断，判断血液流动是否正常，检测异常情况并进行进一步诊断。
4. 临床应用优势设备名称全数字化高档彩色多普勒超声诊断仪在临床应用中具有以下优势：•高准确性：设备采用全数字化技术和彩色多普勒模式，可以提供更加准确的血液流速和方向信息，帮助医生做出更准确的诊断。
•易操作性：设备配备了直观的彩色显示屏和简单易用的控制面板，使其操作方便快捷，即使对超声技术不熟悉的医务人员也能快速上手。
高端彩色多普勒超声诊断仪技术规格及要求一、设备名称：全数字化高端彩色多普勒超声诊断仪二、用途：主要用于妇产科、腹部、胎儿心脏、新生儿、心脏、泌尿科、浅表组织与小器官、外周血管及科研的高档四维彩色多普勒超声诊断仪，满足产前超声诊断，妇科疑难病例超声诊断，胎儿畸形产前诊断，尤其在妇产科、胎儿心脏、盆底超声、经阴道超声领域具有突出优势三、主要技术规格及系统概述：3.1主机成像系统：3.1.1高分辨率液晶显示器≥21英寸，无闪烁，不间断逐行扫描，可上下左右旋转3.1.2※操作面板具备角度可调液晶触摸屏≥13英寸，直接点击触摸屏可选择需要调节的参数，操作面板可上下左右进行高度调整及旋转3.1.3数字波束形成器3.1.4多倍信号并行处理技术3.1.5数字化全程动态聚焦3.1.6数字化可变孔径及动态变迹技术3.1.7数字化二维灰阶成像及M型显像单元3.1.8解剖M型技术≥3条取样线，可360度任意旋转M型取样线角度方便准确的进行测量3.1.9脉冲反向谐波成像单元3.1.10彩色多普勒成像技术3.1.11彩色多普勒能量图技术3.1.12方向性能量图技术3.1.13数字化频谱多普勒显示和分析单元(包括PW、CW和HPRF)3.1.14智能化一键图像优化技术，可自适应调整图像的增益等参数获取最佳图像，具备独立按键3.1.15空间复合成像技术3.1.16斑点噪声抑制技术，改善边界显示，提高分辨率，减少伪像，可分级调节≥10级3.1.17实时双同步/三同步功能3.1.18内置DICOM3.0标准输出接口3.1.19※支持同品牌工作站3.2先进成像技术：3.2.13D/4D成像技术1)※渲染模式≥8种，包括：表面模式、骨骼成像、梯度亮度、X-线成像、深度成像、最小回声成像、光影成像、骨骼深度成像等2)智能光源仿真成像技术，通过仿真成像技术对3D/4D立体数据进行仿真渲染，并支持≥8种光源位置可调，显示不同动态光源所带来的立体渲染效果3)光影成像技术，通过提取三维体数据组织边缘轮廓信息，滤除组织信号，并进行立体渲染，达到透视效果，主要适应于胎儿骨骼、孕囊、血管及空腔性结构等成像4)截面功能，根据3D立体数据A、B、C三个正交平面之间的相互空间关系，通过调节某一平面，空间相关的另外一个平面也随之变化，从而判断病灶在A、B、C平面的表现，可支持A/B、B/C、A/C、A/B/C 4种显示模式。
彩色多普勒超声诊断仪参数及要求1.货物名称：全数字高档彩色多普勒超声诊断仪2.用途说明：2.1.腹部、产科、妇科、心脏、小器官、泌尿、血管、儿科、急诊、麻醉、其它3.★货物要求：3.1.为保证产品的稳定性，产品需经过一定时间市场考验，投标型号需上市销售超过3年（以首次注册证为准）。
4.货物数量：壹套5.交货期限：合同签订后20天6.系统技术规格及概述：6.1.全数字化彩色多普勒超声诊断系统主机6.2.超声主机具有抽拉式PC键盘、操作面板可左右旋转，上下升降6.3.显示器具有多关机臂，可前后、左右、上下大范围活动（提供证明图片）6.4.数字波束增强器6.5.多倍波束合成6.6.二维灰阶模式6.7.保真成像技术6.8.融合谐波成像技术6.9.M型模式6.10.解剖M型模式6.11.★彩色M型（支持所有探头）6.12.多普勒成像（包括彩色、能量、方向能量多普勒模式）6.13.频谱多普勒成像（包括脉冲多普勒、高脉冲重复频率、连续波多普勒）6.14.组织多普勒成像6.15.支持四维成像6.16.★标配弹性成像6.17.融合宽景成像6.18.空间复合成像6.19.★扩展成像（要求凸阵、线阵、腔内、容积探头均可用）6.20.实时双幅对比成像6.21.实时三同步成像（二维、彩色、频谱实时同步成像）6.22.血流速度标示成像：可以用绿色定量地标识某一或一定速度范围的血流分布，使得超声临床工作者可以准确区分血流的边界与性质，区别正常与异常血流（提供证明图片）6.23.斑点噪声抑制技术6.24.可配置造影成像功能7.系统技术参数及要求7.1.≥19寸高分辨率宽屏彩色液晶显示器7.2.≥10寸高灵敏度防反光彩色触摸屏7.3.★操作面板简洁，操作简单，按键数≤25个（提供实机面板照片）7.4.★探头接口≥4个，容积探头可以在任何一个插口在使用，所有探头接口大小一致，相互通用。
7.5.二维灰阶模式1)数字化声束形成器2)数字化全程动态聚焦，数字化可变孔径及动态变迹，A/D≥12 bit3)接收方式：发射、接收通道≥1024，多倍信号并行处理4)扫描线：每帧线密度≥380超声线5)发射声束聚焦：发射≥8段6)探头：6.1）★阵元：腹部探头及线阵探头最大有效阵元数≥256阵元（提供注册检验报告证明）6.2）腹部大凸阵：超声频率2- 5.0 MHz，基波≥5段变频，最大角度≥95°，最大帧频≥1000帧（提供证明图片）6.3）电子凸阵经阴道：4.0-9.0MHz, 基波≥5段变频，支持谐波≥3段变频，最大角度≥180°，最大帧频≥2000帧（提供证明图片）6.6)腹部容积探头；超声频率4.0-7.0MHz,基波≥5段变频7)预设条件：针对不同的检查脏器，预置最佳图像检查条件8)TGC: ≥8段9)灰阶图：≥21种10)★可视可调动态范围: ≥180 dB,步进≤4dB（提供相邻步进证明）11)增益调节: B/M/D分别独立可调，≥100dB12)伪彩图谱: ≥7种13)★系统最大显示深度≥280mm（提供证明图片），投标产品规定的腹部探头最大探测深度≥280mm（提供注册检验报告证明）14)二维速率：凸阵探头最大视野90°，18cm深度时，帧频≥55帧；相控阵探头最大视野90°，18cm深度时，帧频≥90帧（提供证明图片）15)帧相关≥7级16)斑点噪声抑制≥7级可调17)线阵探头的偏转≥20°18)画中画放大功能（提供证明图片）7.6.M型模式：1)速度：≥4级可调2)M型灰阶：≥23级可调3)M型增益：10－100 dB4)M型伪彩：≥75)具有M型放大功能6)具有解剖M型成像单元，≥3条取样线，360°任意角度和位置调节取样线，凸阵探头及相控阵探头均可实现。
高档彩色多普勒超声波诊断仪技术参数一、设备名称：高档彩色多普勒超声诊断仪一套二、设备用途说明：全身临床应用：用于心脏、腹部、妇科、产科、儿科、眼科、颅脑、血管、小器官、肌肉骨骼、泌尿科、急诊科、外科等检查。
具有世界领先水平，可升级心脏经食道超声心动图、心腔内导管超声、高级心肌组织定量、组织应变应变率分析等科研功能。
三、设备要求进口知名品牌原装进口机型（提供医疗器械注册证和医疗器械注册登记表证明具有进口注册号和国外生产地址）四、主要规格及系统概述：4.1彩色多普勒超声波诊断仪包括：4.1.1 ≥19英寸 IPS医用硬屏LED液晶监视器，具有三段关节臂设计，可任意方向调节位置与角度，操作面板高度可升降调节。
（附三关节臂系统外观照片）4.1.2 探头接口≥3个，要求同时具有无针式探头接口与有针式探头接口，满足用户不同需求4.1.3 数字化通道数≥240004.1.4全数字化超宽频带波束形成器，连续动态聚焦，可变综合孔径技术4.1.5数字化高分辨率二维灰阶成像单元4.1.6实时二同步/三同步能力（支持所有探头）4.1.7彩色多谱勒超声诊断部件：彩色多普勒速度图、彩色多普勒方向性能量图4.1.8 M 型显示模式（包括灰阶M型和彩色M型）4.1.9谐波成像单元（包括自然组织谐波成像及脉冲反相谐波成像）4.1.10 数字化频谱多普勒显示和分析单元 (包括 PW 、CW和 HPRF)4.1.11 具有组织自动优化技术，一键自动优化，系统自动调整图像参数。
减少了手动操作的时间损耗，提高工作效率，可应用于所有成像探头。
4.1.12 动态组织优化技术，使图像不至过饱和，分级可视可调4.1.13系统成像频率：1MHz-16MHz4.1.14 宽频带、多频变频成像，二维、彩色、M型、频谱多普勒分别独立变频，频率可视可调并可在屏幕上显示具体数值4.1.15 具备斑点噪音去除技术，动态组织对比增强技术，此技术改善边界显示，提高分辨减少伪像，分级可调，支持所有成像探头。
高端彩色多普勒超声诊断仪技术规格1.货物名称：全数字高级彩色多普勒超声诊断仪数量 1台2.用途说明：2.1.高端全身应用型彩色超声诊断仪:腹部、产科、妇科、心脏、小器官、泌尿、血管、儿科、急诊、麻醉、其它2.2.※要求为2021年最新版本及最新机型，以第一次注册证为准,具有用户现场升级能力，可知足以后临床应用扩展需求3.系统技术规格及概述：3.1.全数字化彩色多普勒超声诊断系统主机3.2.≥21寸高分辨率彩色液晶显示器3.3.※≥12寸高灵敏度防反光荣色触摸屏，支持手势操作，触摸屏角度可调3.4.操纵面板可独立旋转、起落3.5.※全域动态聚焦技术，即全程发射及全程接收聚焦技术，使得图像近、中、远场维持均匀一致（图像上无核心显示，请附图）3.6.※组织特异性成像预设，针对不同脏器预设最正确声波传播速度用于计算成像，减少因成像声速值与实际声速值误差致使图像失真3.7.※声速匹配技术，可依照人体组织真实情形，一键实时自动匹配至最正确成像声速，并以具体数值在屏幕上显示3.8.多级信号处置系统3.9.高倍波束并行处置系统3.10.※探头接口≥5个3.11.二维灰阶模式3.12.谐波成像模式3.13.M型模式3.14.彩色M型模式3.15.※可选配解剖M型模式 (≥2条取样线)3.16.可选配曲线M型模式3.17.彩色多普勒成像（包括彩色、能量、方向能量多普勒模式）3.18.频谱多普勒成像（包括脉冲多普勒、高脉冲重复频率、持续波多普勒）3.19.可选配组织多普勒成像3.20.可选配负荷成像3.21.自由臂三维成像3.22.※宽景成像（要求所有探头可用，支持彩色宽景，扫描速度提示）3.23.空间复合成像，最高可达9线偏转3.24.斑点抑制成像3.25.频率复合成像3.26.独立角度偏转3.27.※扩展成像（要求凸阵、线阵、容积、心脏探头可用）3.28.实时双幅对照成像3.29.高分辨率血流成像3.30.精细血流自动识别成像3.31.一键自动优化，要求一键快速优化造影图像、二维图像、彩色图像、彩色取样框位置、频谱图像、频谱取样门大小、取样门位置、偏转角度及造影图像3.32.全屏放大3.33.局部放大（支持前端、后端放大）3.34.可选配应变式弹性成像具有组织硬度定量分析软件、压力曲线提示图标，直方图等分析工具具有肿块周边组织与正常组织、肿块周边组织与肿块内组织弹性定量分析功能，3.35.※可选配剪切波定量式弹性成像功能能够动态显示二维剪切波弹性图；能够用杨氏模量或剪切波速度值来定量组织的硬度。

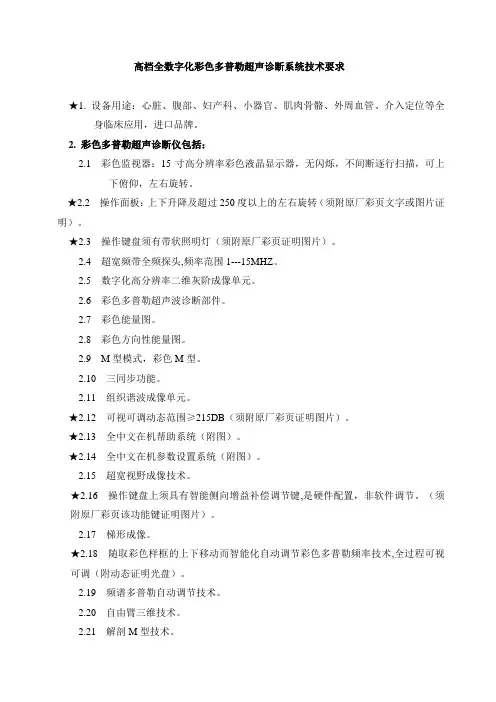

高档全数字化彩色多普勒超声诊断系统技术要求★1. 设备用途：心脏、腹部、妇产科、小器官、肌肉骨骼、外周血管、介入定位等全身临床应用，进口品牌。
2. 彩色多普勒超声诊断仪包括：2.1 彩色监视器：15寸高分辨率彩色液晶显示器，无闪烁，不间断逐行扫描，可上下俯仰，左右旋转。
★2.2 操作面板：上下升降及超过250度以上的左右旋转（须附原厂彩页文字或图片证明）。
★2.3 操作键盘须有带状照明灯（须附原厂彩页证明图片）。
2.4 超宽频带全频探头,频率范围1---15MHZ。
2.5 数字化高分辨率二维灰阶成像单元。
2.6 彩色多普勒超声波诊断部件。
2.7 彩色能量图。
2.8 彩色方向性能量图。
2.9 M型模式，彩色M型。
2.10 三同步功能。
2.11 组织谐波成像单元。
★2.12 可视可调动态范围≥215DB（须附原厂彩页证明图片）。
★2.13 全中文在机帮助系统（附图）。
★2.14 全中文在机参数设置系统（附图）。
2.15 超宽视野成像技术。
★2.16 操作键盘上须具有智能侧向增益补偿调节键,是硬件配置，非软件调节。
（须附原厂彩页该功能键证明图片）。
2.17 梯形成像。
★2.18 随取彩色样框的上下移动而智能化自动调节彩色多普勒频率技术,全过程可视可调（附动态证明光盘）。
2.19 频谱多普勒自动调节技术。
2.20 自由臂三维技术。
2.21 解剖M型技术。
★2.22 全中文在机操作界面（附图）。
★2.23 全中文在机图文报告系统（附图）。
★2.24 进口品牌3. 测量和分析：（B型、M型、频谱多普勒、彩色多普勒）3.1 一般测量（距离、面积、周长、容积、角度、时间、斜率、心率、流速、压力、流速比等）。
3.2 产科测量，具有产科应用软件（具有胎儿体重孕龄评估，生长曲线显示，胎儿超声心动图计测）。
3.3 心血管系统测量与分析。
3.4 外周血管测量分析。
3.5 自动测量分析（具备各系统血管血流分析功能）。
★4. 全数字化主机标配硬盘容量为≥380GB（附原厂技术白皮书）5．参考信号：心电、心电触发。

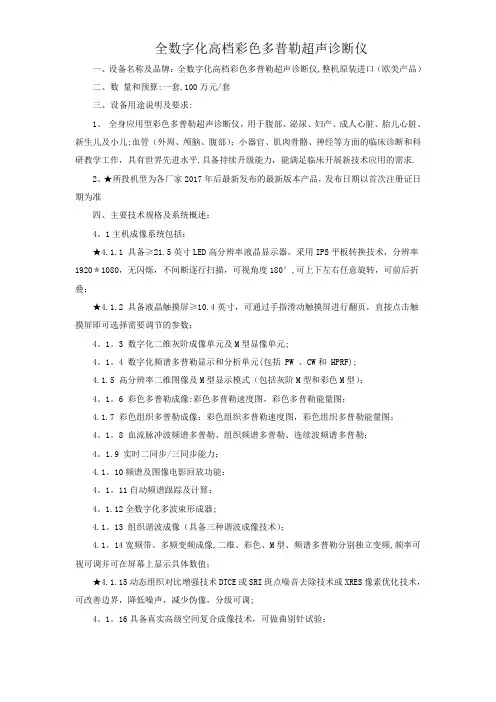

全数字化高档彩色多普勒超声诊断仪一、设备名称及品牌：全数字化高档彩色多普勒超声诊断仪,整机原装进口（欧美产品）二、数量和预算:一套,100万元/套三、设备用途说明及要求:1、全身应用型彩色多普勒超声诊断仪，用于腹部、泌尿、妇产、成人心脏、胎儿心脏、新生儿及小儿;血管（外周、颅脑、腹部）；小器官、肌肉骨骼、神经等方面的临床诊断和科研教学工作，具有世界先进水平,具备持续升级能力，能满足临床开展新技术应用的需求.2、★所投机型为各厂家2017年后最新发布的最新版本产品，发布日期以首次注册证日期为准四、主要技术规格及系统概述：4。
1主机成像系统包括：★4.1.1 具备≥21.5英寸LED高分辨率液晶显示器，采用IPS平板转换技术，分辨率1920＊1080，无闪烁，不间断逐行扫描，可视角度180°,可上下左右任意旋转，可前后折叠；★4.1.2 具备液晶触摸屏≥10.4英寸，可通过手指滑动触摸屏进行翻页，直接点击触摸屏即可选择需要调节的参数；4。
1。
3 数字化二维灰阶成像单元及M型显像单元;4。
1。
4 数字化频谱多普勒显示和分析单元(包括 PW 、CW和 HPRF);4.1.5 高分辨率二维图像及M型显示模式（包括灰阶M型和彩色M型）；4。
1。
6 彩色多普勒成像:彩色多普勒速度图，彩色多普勒能量图；4.1.7 彩色组织多普勒成像：彩色组织多普勒速度图，彩色组织多普勒能量图；4。
1。
8 血流脉冲波频谱多普勒、组织频谱多普勒、连续波频谱多普勒；4。
1.9 实时二同步/三同步能力；4.1。
10频谱及图像电影回放功能；4。
1。
11自动频谱跟踪及计算；4。
1.12全数字化多波束形成器;4.1。
13 组织谐波成像（具备三种谐波成像技术）；4.1。
14宽频带、多频变频成像,二维、彩色、M型、频谱多普勒分别独立变频,频率可视可调并可在屏幕上显示具体数值；★4.1.15动态组织对比增强技术DTCE或SRI斑点噪音去除技术或XRES像素优化技术，可改善边界，降低噪声，减少伪像，分级可调;4。

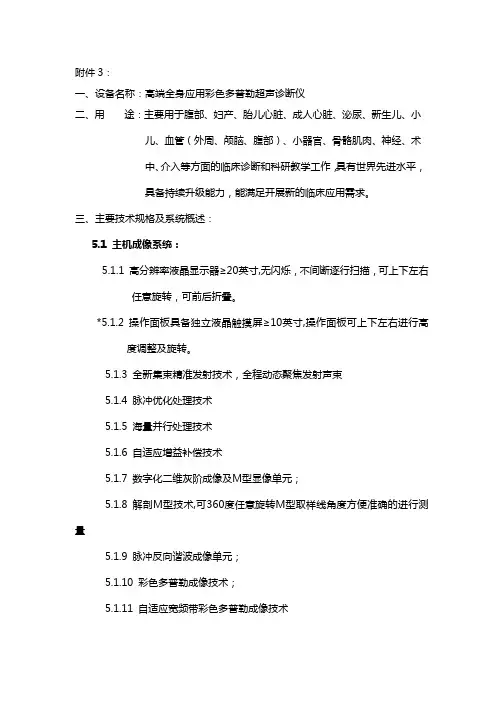

附件3：一、设备名称：高端全身应用彩色多普勒超声诊断仪二、用途：主要用于腹部、妇产、胎儿心脏、成人心脏、泌尿、新生儿、小儿、血管（外周、颅脑、腹部）、小器官、骨骼肌肉、神经、术中、介入等方面的临床诊断和科研教学工作，具有世界先进水平，具备持续升级能力，能满足开展新的临床应用需求。
三、主要技术规格及系统概述：5.1 主机成像系统：5.1.1 高分辨率液晶显示器≥20英寸,无闪烁，不间断逐行扫描，可上下左右任意旋转，可前后折叠。
*5.1.2 操作面板具备独立液晶触摸屏≥10英寸,操作面板可上下左右进行高度调整及旋转。
5.1.3 全新集束精准发射技术，全程动态聚焦发射声束5.1.4 脉冲优化处理技术5.1.5 海量并行处理技术5.1.6 自适应增益补偿技术5.1.7 数字化二维灰阶成像及M型显像单元；5.1.8 解剖M型技术,可360度任意旋转M型取样线角度方便准确的进行测量5.1.9 脉冲反向谐波成像单元；5.1.10 彩色多普勒成像技术；5.1.11 自适应宽频带彩色多普勒成像技术5.1.12 彩色多普勒能量图技术；5.1.13 方向性能量图技术5.1.14 数字化频谱多普勒显示和分析单元(包括PW 、CW和HPRF)；*5.1.15 动态范围≥300dB*5.1.16 数字化通道≥4,000,0005.1.17 智能全程聚焦技术；5.1.18 智能化一键图像优化技术；可自适应调整图像的增益等参数获取最佳图像*5.1.19空间复合成像技术，同时作用于发射和接收, 可达≥9线偏转，支持所有凸阵、微凸阵和线阵成像探头5.1.20自适应像素优化技术，改善边界显示，提高分辨率，减少伪像，支持所有成像探头，可分级调节≥5级。
5.1.21 实时二同步/三同步能力；5.1.22 内置DICOM 3.0 标准输出接口；5.2 先进成像技术：5.2.1 超宽视野成像扫描技术1)扫查长度≥60cm2)测量功能,电影回放功能3)线阵、凸阵及容积探头具备结合先进的成像技术如复合成像技术结合使用5.2.2超声声速自动校正技术1) 针对肥胖及困难病人2) 可用于乳腺检查，并可调整级别3) 专门的预置条件*5.2.3具备智能多普勒血管检查技术1) 单键优化二维、多普勒图像质量2) 单键自动调整取样框角度、位置、取样门位置、角度等3) 具备血流自动追踪技术，可跟随探头的移动实时追踪血管位置，自动调整彩色图像（包括取样框角度、位置等），自动优化频谱测量以保证测量值的准确性*5.2.4弹性成像技术1)实时软组织弹性成像技术，无需人工加压，具有灰阶，反转及彩色多普勒多种显像方式2)具备囊实性结构鉴别弹性成像技术3)具备浅表及腔内弹性成像主机内置一体化实时弹性定量分析技术，可对弹性图像进行直径面积对比分析、动态弹性应变分析、动态弹性参数成像。
全数字化高端彩色多普勒智能超声诊断仪技术规格（妇产）一、名称：全数字化高端彩色多普勒超声诊断仪二、数量：一套三、设备用途：腹部、妇产科、泌尿科、小器官、心脏、血管、肌肉骨骼、TCD、新生儿、儿科、介入、术中等各科系病例诊断、疑难病例会诊和科研教学等极具价值的智能超声系统。
四、主要规格及系统概述：1. 彩色超声诊断仪系统参数：*1.1 原装进口全数字化超声成像系统，由制造商品牌所在国生产。
1.2 主机计算机系统为Windows操作系统*1.3 显示器：≥23寸显示器，显示器可以上下升降、仰俯，从中心处可调节 +/- 45° ，其他从中心处 +/-130°*1.4 具备≥10英寸彩色LED背光源触摸控制屏，触摸屏幕可直接进行各种操作1.5 全新混合波束形成器，获取更多有效信息，提供高品质图像1.6 二维灰阶成像及分析单元1.7 M型显示及分析单元，支持解剖M型技术,可360度任意旋转M型取样线角度方便准确的进行测量1.8 彩色多普勒显示及分析单元1.9 能量多普勒显示及分析单元1.10 脉冲多普勒显示及分析单元1.11连续多普勒显示及分析单元1.12组织多普勒显示及分析单元1.13方向性彩色多普勒能量图1.14组织谐波成像技术1.15脉冲反相谐波成像技术1.16主机系统可视可调动态范围：≥250dB1.17双幅实时动态显示功能，同屏显示二维及彩色血流的实时图像，自动提高线密度，不降低帧频，保证获得高质量图像。
1.18具有频率复合成像技术，屏幕可显示，多级可调，可结合其他技术同时使用1.19 图标指示功能，可任意选择剪贴板中存储的影像，进行回放、调节、测量、分析和诊断1.20 中英文操作手册2.高级成像技术与临床应用2.1高级复合成像技术，结合空间、频率复合于一键，保证整场图像一致性，屏幕可显示，多级可调，可结合其他技术同时使用2.2高级一键优化技术：通过一键操作迅速优化多种参数，自动优化图像（包括2D、彩色及多普勒，具备自动识别、定位）2.3高级动态核磁优化技术：具有消除斑点噪声伪像，增强边缘显示，显著提高图像分辨率和对比度，达到核磁图像效果，以满足不同组织对图像不同要求，支持所有探头，并可结合其他图像优化技术同时使用*2.4测量放大镜功能：可实时同步无失真放大测量取样区域，同屏双区域显示（非图像放大后测量，放大镜图像跟随测量标移动跟踪放大，测量标中心点与放大镜中心点实时同步），提高测量数据获取的精确性，不影响观察测量区域与周边组织位置关系（提供显示图片证明）*2.5智能谐波成像技术，自动匹配现在与先前检查的图像参数、体表标记、文本注释等，快速而准确的对比以往既往检查，对体检患者进行科学图像追踪与对比，快速发现异常，提高效率。
体检中心高端彩色多普勒超声诊断仪技术规格及要求体检中心高端彩色多普勒超声诊断仪技术规格及要求一、设备名称：全数字化高端彩色多普勒超声诊断仪二、用途：主要用于腹部、妇产、成人心脏、泌尿、小儿、血管（外周、颅脑、腹部）、小器官、骨骼肌肉等方面的临床诊断和教学工作，具备持续升级能力，能满足开展新的临床应用需求。
三、主要技术规格及系统概述：3.1 主机成像系统：3.1.1高分辨率液晶显示器≥19 英寸，无闪烁，不间断逐行扫描，全方位可调3.1.2操作面板具备角度可调液晶触摸屏≥10英寸，可通过手指滑动触摸屏进行翻页，直接点击触摸屏可选择需要调节的参数，操作面板可上下左右进行高度调整及旋转3.1.3 数字波束形成器3.1.4 多倍信号并行处理技术3.1.5 数字化全程动态聚焦3.1.6 数字化可变孔径及动态变迹技术3.1.7 数字化二维灰阶成像及 M 型显像单元3.1.8解剖M型技术≥3条取样线，可360度任意旋转M型取样线角度方便准确的进行测量。
3.1.9 脉冲反向谐波成像单元3.1.10 彩色多普勒成像技术3.1.11 彩色多普勒能量图技术3.1.12 方向性能量图技术3.1.13 数字化频谱多普勒显示和分析单元(包括PW、CW 和HPRF)3.1.14 智能聚焦技术3.1.15 智能化一键图像优化技术，可自适应调整图像的增益等参数获取最佳图像，具备独立按键。
3.1.16空间复合成像技术，支持梯形成像模式，支持彩色多普勒模式3.1.17斑点噪声抑制技术，改善边界显示，提高分辨率，减少伪像，可分级调节≥5级。
3.1.18 实时二同步/三同步功能3.1.19 内置 DICOM3.0 标准输出接口3.1.20 内有一体化超声工作站3.1.21要求所投机型具备持续升级能力。
3.2 先进成像技术：3.2.1 超宽视野成像扫描技术1)扫查长度≥80cm2)支持测量和一键全屏放大功能3)线阵探头、凸阵探头和相控阵探头均支持宽景成像4)支持彩色多普勒、能量多普勒（CFM和PDI）实时宽景5)宽景图像拼接处会实时显示探头移动速度提示框，屏幕实时显示速度提示语3.2.2 弹性成像技术1)具备位移曲线，用于实时显示按压频率及相对位移的大小。
1全数字高档彩色多普勒超声诊断仪1. 货物名称：全数字高档彩色多普勒超声诊断仪2. 用途说明：2.1. 腹部、心脏、小器官、血管、产科、妇科、儿科及其它超声诊断2.2. *为保证产品的先进性和质量，要求所投型号为进入市场满一年，以产品首次注册日期为准2.3. 要求供货时为该机型最新版本，具有用户现场升级能力，可满足将来临床应用扩展需求3. 系统技术规格及概述：3.1. 全数字化彩色多普勒超声诊断系统主机3.2. 超声主机具有抽拉式PC键盘3.3. 操作面板可垂直升降3.4. 多倍波束合成3.5. 二维灰阶模式3.6. 脉冲反向谐波技术3.7. M型模式3.8. 解剖M型模式3.9. 多普勒成像3.10. 频谱多普勒成像3.11. 组织多普勒成像3.12. 四维成像3.13. *宽景成像（要求支持二维、彩色多普勒、能量多普勒宽景，提供证明图片）3.14. 空间复合成像3.15. 一键全屏放大3.16. 穿刺针增强技术（提供证明图片）3.17. 原始数据处理, 可对回放图像进行参数调节3.18. 触摸屏上注释3.19. 实时三同步成像（二维、彩色、频谱实时同步成像）3.20. 一键自动优化4. 系统技术参数及要求4.1. 系统主机发射物理通道≥128（提供证明文件）4.2. ≥19寸高分辨率宽屏彩色液晶显示器4.3. *≥10寸高灵敏度防反光彩色触摸屏4.4. *主机内置全激活探头接口≥4个，另具有笔式探头专用接口（提供证明图片）4.5. 探头规格4.5.1 探头类型：凸阵、线阵、相控阵探头，可选配腔内、容积探头4.5.2 探头频率：频率带宽2-10MHz（依赖不同探头）4.5.3*所配探头均为宽频变频探头，二维、谐波、彩色及频谱多普勒模式分别独立变频，变频≥5段4.5.4 穿刺引导：凸阵、线阵、相控阵具备多角度穿刺引导功能4.5.5 *腹部凸阵探头1个：带宽: 2-5MHz（提供检测报告证明）4.5.6 *相控阵探头1个，带宽: 2-4（提供检测报告证明）4.5.7 *高频线阵探头1个，带宽: 5-10MHz（提供检测报告证明）4.6. 二维灰阶模式4.6.1 数字化声束形成器4.6.2 数字化全程动态聚焦，数字化可变孔径及动态变迹，A/D≥14 bit4.6.3 扫描线：每帧线密度≥512超声线4.6.4 *发射声束聚焦：发射≥10段，焦点位置具有专门的菜单调节4.6.5 预设条件：针对不同的检查脏器，预置最佳图像检查条件4.6.6 TGC: ≥8段4.6.7 *侧向补偿增益LGC：≥2段4.6.8 灰阶图：≥7种4.6.9 *可视可调动态范围: ≥230 dB（提供检测报告证明）4.6.10 增益调节: B/M/D分别独立可调，≥200dB4.6.11 伪彩图谱: ≥12种4.6.12 帧相关: ≥7级4.6.13 斑点噪声抑制:≥5级可调4.6.14 线密度≥3级4.6.15 线阵探头的偏转：≥8°4.6.16 二维频率：≥5变频4.6.17 谐波频率：≥5变频4.6.18 *局部放大，画中画功能，可一键实现全屏放大（提供证明图片）4.6.19 原始数据处理，可对回放图像进行增益、灰阶曲线等参数调节（提供动态图像）4.7. 彩色多普勒成像4.7.1 成像方式：包括速度、能量、方向能量显示等4.7.2 显示方式：B/C、B/C/M、B/POWER、B/C/PW4.7.3 取样框偏转: ≥15 度(线阵探头)4.7.4 基线: 15步4.7.5 频率：≥5变频4.7.6 壁滤波: 具有自动调节及手动两种模式4.7.7 血流分布图功能，彩色血流剖面图测量血管内流速4.7.8 智能血流追踪技术，单键操作，取样框智能识别并追踪血管位置及血流方向，同时自动偏转4.8. 频谱多普勒模式4.8.1 包括脉冲多普勒、高脉冲重复频率、连续多普勒4.8.2 显示方式：B，PW，B/PW,B/C/PW, B/CW, B/C/CW，HPRF等4.8.3 频率：≥5变频4.8.4 显示控制：反转、零移位、B刷新、D扩展、B/D扩展等4.8.5 智能多普勒技术，在三功（B+CFM+PW）模式下，触动轨迹球，可在实时B+CFM模式和实时PW 模式自由切换4.8.6 取样容积：1-20mm4.8.7 零位移动：≥8级4.8.8 快速角度校正4.8.9 支持频谱自动测量4.9. 四维模式：4.9.1 四维成像模式：表面模式、x-ray、骨骼、最小模式等4.9.2 裁剪功能：自由切割、直线切割4.9.3 成像质量：3级可调4.9.4 容积断层成像4.9.5 智能立体光影成像4.9.6 四维图像优化功能（四维探头在扫描的时候图像欠佳，当停止扫描后，图像可以进行平滑度、对比度及亮度等优化）4.10. 宽景成像4.10.1 *具备实时宽景成像长度，最大可达100cm。
设备名称高档妇科彩色多普勒超声诊断仪原装进口妇科疾病是女性常见的健康问题之一。
随着医疗技术的发展，越来越多的检查设备被引入到临床实践中，其中高档妇科彩色多普勒超声诊断仪就是一种常用的设备。
这篇文档将为大家介绍这一设备的基本知识、功能特点、操作方法和适用范围。
1. 基本知识高档妇科彩色多普勒超声诊断仪是一种基于超声波技术的检查设备，主要应用于女性生殖系统疾病的检查和诊断。
它可以通过向人体发射高频超声波，通过接收反射回来的声波信号，得出对人体内部组织器官的检查结果。
2. 功能特点与普通的超声波检查设备相比，高档妇科彩色多普勒超声诊断仪具有以下特点：•彩色显像：能够清晰显示病灶的位置、大小和形态，增强了医生诊断的准确性。
•多普勒效应：可以检测血流情况，包括动脉、静脉和小血管的血流方向、速度等信息，对于一些妇科疾病的诊断有重要的帮助。
•可触及式探头：可以通过外阴直接触及，无需插入阴道，减小了对患者的不适和抵抗。
•具有防水性：可以对探头进行消毒和清洗，保证医疗卫生。
•原装进口：品质可靠，技术领先。
3. 操作方法高档妇科彩色多普勒超声诊断仪操作方法相对简单，大致步骤如下：1.患者在检查前需要解除内裤，将双腿张开，躺倒在检查床上，尽量放松身体，以保证检查效果。
2.医护人员涂上适量的凝胶，将探头放入外阴，利用触及式探头扫描病灶部位，观察彩色多普勒成像图像和血流情况并进行分析。
3.在检查过程中，医生可以根据需要调整探头的探测深度、频率和探头角度，获得更准确的成像结果。
4.检查结束后，医生应该及时为患者擦掉凝胶、耐心解答患者的问题，并将检查结果及时向患者解释。
4. 适用范围高档妇科彩色多普勒超声诊断仪适用于一系列妇科疾病的检查和诊断，包括但不限于：•子宫内膜异位症•宫颈炎、癌•卵巢囊肿、卵巢癌•子宫肌瘤、子宫腺肌症•盆腔炎症、盆腔积液•妇科整形手术前后的检查5.高档妇科彩色多普勒超声诊断仪作为一种安全、无痛、无创的检查设备，具有较高的诊断准确性和灵敏度，被广泛应用于临床实践中。
高端彩色多普勒超声诊断仪技术要求和规格一、设备名称：高端彩色多普勒超声诊断仪二、数量：两套三、设备用途及主要要求：1、主要用于腹部、心脏、妇科及胎儿检查、血管、小器官、肌肉骨骼、神经、术中、弹性、造影及介入等方面的临床诊断和科研教学工作。
具有世界最新平台，具备持续升级能力，可满足临床开展新技术应用的需求；2、投标设备必须为各厂家满足全身应用的高档次机型；★3、投标设备要求为国内生产的产品，2023年以后推出最新机型（以NMPA注册证书为准），并具备持续升级能力；四、主要技术规格及系统概述：（一）主机系统性能概括1.全数字化彩色超声诊断系统主机；2、全新集束精准发射技术,全程动态聚焦发射声束；★3,全聚焦相干成像或类似功能，整个图像区域无焦点，支持所有探头及应用条件；4、智能图像零键优化技术，无需按键操作，实时优化二维、彩色多普勒及造影图像质量；5、清澈血流技术或类似功能，自动消除因生理运动造成的彩色伪像，提高彩色分辨率,增强血流边界显示，减少伪像；6,数字化二维灰阶成像及M型成像单元（包括灰阶M型和彩色M型）；7,数字化频谱多普勒显示和分析单元（包括PM CW和HPRF）8,具有组织多普勒成像单元，可支持彩色、谐波、PMM型多种模式9、具备高清放大功能。
10、高级空间复合成像技术，逐级可调，与彩色和其他高级成像模式兼容。
11,具备血管增强技术，通过数字化减影技术，有效减少大血管及微细血管结构的噪声，提供更为清晰的血管壁定义和组织边界检测。
有效增强深部血管和小血管管壁、管腔、血管内膜等结构的显示能力，可用于周围血管、浅表组织及胎心检查等，并支持25级可调。
★12、主屏幕和触摸屏同时显示图像，基于Al大数据深度场景化，自动呈现4种不同风格图像，在实时状态下快速切换，且预设联动，医生可自定义选择其中一个作为最优检查条件，减少操作；（附图证明）★13、传感器内置探头技术，点击探头或功能按键即可实现切换探头或容积导航功能。
高档全数字化彩色多普勒超声诊断仪
一、设备名称：高档全数字化彩色多普勒超声诊断系统（原装进口）
二、配置：腹部探头、高频探头、心脏探头
三、设备用途说明：腹部、心脏、妇产、泌尿、血管、浅表小器官、儿科、腔内、术中及其他
介入检查和治疗
四、交货期：合同生效后1个月
五、主要技术规格和描述：
5.1 彩色多谱勒超声波诊断仪包括：
*5.1.1 ≥17英寸高分辨率液晶监视器，上下左右自由旋转，可倾斜，可与操作
面板同时旋转及高度调整,面板升降范围≥200mm
5.1.2 二维灰阶成像单元
5.1.3 M 型显示和分析系统
5.1.4 频谱多谱勒显示及分析系统
5.1.5 彩色多谱勒超声波诊断单元
5.1.6 能量多谱勒超声波诊断单元
5.1.7 连续多谱勒显示及分析系统
5.1.8 组织多谱勒成像单元
5.1.9 谐波成像单元
5.1.9.1 具备纯净脉冲反转谐波
5.1.9.2 具备宽带谐波
* 5.1.10 高分辨率彩色血流成像技术，可提供极高的空间分辨力，同时保证帧频* 5.1.10.1 有方向性，可测量速度，最低显示速度≤0.01m/s
5.1.11 二维和彩色多谱勒实时双幅显示
* 5.1.12 二维和彩色多普勒动态双幅显示时可双幅同时显示穿刺引导线，并可同
时显示感兴趣区距体表距离(提供证明图片)
* 5.1.13 穿刺针实时双幅增强显示功能(提供证明图片)
5.1.13.1 增强显示的穿刺针道可变角度≥30°，步长≤5°
5.1.13.2 冻结后可调多个参数
5.1.14 图像局部放大功能，放大不失帧
5.1.14.1 包括静态和动态放大
5.1.14.2 中心放大和局部放大
5.1.15 具备多普勒角度自动校正功能
5.1.16 具备精细图像处理技术
5.1.1
6.1 原始数据，冻结后可用
5.1.1
6.2 可视可调≥3 级
5.1.7 穿刺针针道增强功能
5.1.8 具备梯形成像功能
* 5.1.9 具备实时双幅显示二维图像和慢放图像功能
5.1.9.1 慢放速度可实时调节
5.1.9.2 慢放速度可达原速度的1/5
* 5.1.10 二维模式下可监听多普勒声音
* 5.1.11 4D/实时3D
5.1.11.1 实时容积扫描时，容积帧频≥25vps
5.1.11.2 可把感兴趣容积分成任意3部分同屏显示
5.1.11.3 MPR模式
5.1.11.4 360°全方位旋转
5.1.25.5 可对感兴趣区域ROI进行详细扫描
5.1.25.6 反转模式
5.1.25.7 任意面上进行B模式测量
5.1.25.8 多切面成像
5.2 测量和分析:(B型,M型,频谱多谱勒,彩色多谱勒)
5.2.1 一般测量
5.2.2 产科测量与分析
5.2.2.1 孕周、胎儿体重
5.2.2.2 胎儿多普勒测量
5.2.2.3 胎儿心脏功能的测量
5.2.2.4 AFI(羊水指数)
5.2.2.5 宫颈长度
5.2.2.6 支持多胞胎测量
5.2.2.7 增长分析功能(显示过去的测量数据)
5.2.3 妇科测量与分析
5.2.3.1 具备专业卵泡测量软件包
* 5.2.3.2 可自动计算卵泡大小及平均值
* 5.2.3.3 具备专业卵泡评估报告，卵泡可自动大小排序
5.2.3.4 报告中每侧显示卵泡≥8 个
5.2.4 心脏功能测量与分析
5.2.5 血管血流测量与分析（自动、实时显示）
5.2.6 乳腺测量与分析
5.2.
6.1 具备专业乳腺测量软件包
* 5.2.6.2 具备乳腺占位分布图
5.2.7 髋关节角度测量与分析
5.2.7.1 可显示基于Graf 分布的髋臼类型
5.3 图像存储与(电影)回放重现单元
5.4 参考信号: 心电，心电触发
5.5 输入/输出信号:
5.5.1 输入: VCR, 外部视频
5.5.2 输出: 复合视频, S---视频
5.6 图像管理与记录装置
5.6.1 超声图像存档与病案管理
5.6.2 USB接口
5.6.3 与DICOM 3.0 兼容
* 5.7 轨迹球显示颜色可调≥5种
六. 技术参数及要求
6.1 系统通用功能
6.1.1 监视器≥17英寸高分辨率彩色液晶显示器, 高分辨率逐行扫描
6.1.2 探头个数: 3个
6.1.3 探头接口≥3个
6.1.4 安全性能：符合进口商品安全质量要求
6.2 探头规格
6.2.1 频率: 宽频或变频探头，所有具体成像频率必须在屏幕上显示
6.2.1.1 变频探头基波中心频率可选择≥4种
6.2.1.2 多谱勒可选择≥2种不同频率
6.2.2 类型：凸阵、线阵、相控阵
6.2.3 B、D、M兼用:
凸阵:B/PWD，B/M
线阵:B/PWD，B/M
相控阵:B/PWD,B/CWD，B/M
6.2.4 穿刺导向: 探头可选配穿刺导向装置
6.3 灰阶显像主要参数:
6.3.1 探头工作频率范围
6.3.1.1 凸阵、线阵探头具有谐波功能
6.3.1.2 凸阵：超声频率2.0~6.0MHz
二维/中心频率最低≤3.08MHz，最高≥5.71MHz，二维/谐波均
可以4段变频
6.3.1.3 线阵：超声频率5.0~14.0MHz
二维中心频率最低≤5MHz，最高≥13.3MHz，二维/谐波均可以
4段变频
6.3.1.4 相控阵：超声频率2.0~5.0MHz
二维中心频率最低2.11MHz, 最高3.64MHz，可4段变频
6.3.2 成像速率凸阵探头，全视野，18cm深，最高线密度，帧速率≥25帧/秒
* 6.3.3 可配腔内微凸探头扫描角度: ≥175°
6.3.4 发射声束聚焦：发射8段
6.3.5 最大扫描深度：40cm
6.3.6 接收方式：前端发射通道为1024，多波束信号并行处理
6.3.7 数字式声束形成器: 数字式全程动态聚焦,数字式可变孔径及动态变
迹,A/D≥12bit
6.3.8 谐波成像基波频率个数≥4，谐波成像与基波成像帧频相同
6.3.9 回放重现: 灰阶图像回放≥10000帧
6.3.10 预设条件:针对不同的检查脏器,预置最佳化图像的检查条件,减少操作时
的调节,及常用所需的外部调节及组合调节。
6.3.11 增益调节：
6.3.11.1 B、M、D可独立调节
6.3.11.2 STC分段≥8段调节
6.3.11.3 实时调节或冻结后可再调节
* 6.3.12 具有横向增益调节≥8段
6.4 频谱多谱勒:
6.4.1 方式: 脉冲波多谱勒PWD，包括高频脉冲HPRF；连续波多普勒CW
6.4.2 多谱勒基准频率:
线阵：PWD；4.44~6.67MHz
凸阵：PWD；2.11~3.64MHz
相控阵：PWD ；2.0~3.64MHz
6.4.3 最大测量速度：
6.4.3.1 PWD2.OMHz：正向或反向血流速度≥
7.00m/s(提供证明图片)
6.4.3.2 CW 2.0MHz：正向或反向血流速度≥15.00m/s(提供证明图片)
6.4.4 最低测量速度：1mm/s（非噪声信号）(提供证明图片)
6.4.5 多普勒自动描记：实时自动描记和冻结后自动描记两种方式
6.4.6 显示方式：B/D、M/D、B/M 以及M 型取样线可任意改变角度
6.4.7 零位移动：≥6级
6.4.8 取样宽度及位置范围：宽度0.5mm至20mm逐段可调(提供证明图片)
6.4.9 多普勒基线位置可实时调节或冻结后再调节
6.4.10 滤波器：分级可调，PW、CW分别可调
6.4.11 显示控制：反转显示（左/右；上/下）、零移位、B—刷新（手控、时间、
同步）、D扩展、B/D扩展，局放及移位
6.5 彩色多谱勒
6.5.1 显示方式：
速度方差显示、能量显示、速度显示、方差显示
6.5.2 彩色显示帧频：凸阵探头，全视野，18cm深，彩色显示帧频≥14帧/秒
6.5.3 显示位置调整：线阵扫描彩色取样框偏转范围：-15°~+15°
6.5.4 显示控制：零位移动、黑/白与彩色比较、彩色对比
6.5.5 彩色增强功能：
6.5.5.1 能量图
6.5.5.2 方向能量图
6.5.5.3 高精细彩色增强技术
6.5.5.4 彩色捕捉功能
6.5.6 彩色运动抑制技术
6.6 超声功率输出调节：B/M/PWD/彩色多谱勒输出功率可调
6.7 数字化图像管理与记录装置
6.7.1 原始数据存储，主机硬盘≥235G
6.8 USB接口
6.9 动态图像及静态图像以AVI、BMP或JPEG格式直接存储到存储媒介，不需要特
殊软件转换。
*6.10. 所配软件为2015年以后发布的最新机型最新版本，以注册证为准。
