精选初三物理电学压轴题

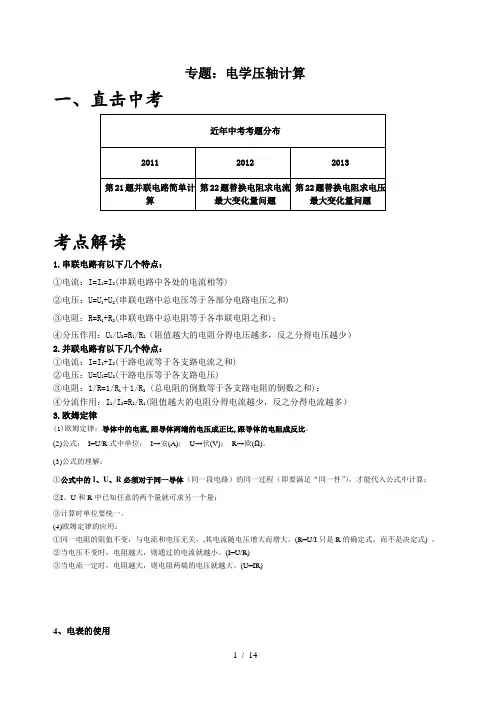

专题：电学压轴计算一、直击中考考点解读1.串联电路有以下几个特点：①电流：I=I1=I2(串联电路中各处的电流相等)②电压：U=U1+U2(串联电路中总电压等于各部分电路电压之和)③电阻：R=R1+R2(串联电路中总电阻等于各串联电阻之和)；④分压作用：U1/U2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少）2.并联电路有以下几个特点：①电流：I=I1+I2(干路电流等于各支路电流之和)②电压：U=U1=U2(干路电压等于各支路电压)③电阻：1/R=1/R1＋1/R2 (总电阻的倒数等于各支路电阻的倒数之和)；④分流作用：I1/I2=R2/R1(阻值越大的电阻分得电流越少，反之分得电流越多）3.欧姆定律(1)欧姆定律：导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。

(2)公式：I=U/R式中单位：I→安(A)；U→伏(V)；R→欧(Ω)。

(3)公式的理解：①公式中的I、U、R必须对于同一导体（同一段电路）的同一过程（即要满足“同一性”），才能代入公式中计算；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。

(4)欧姆定律的应用：①同一电阻的阻值不变，与电流和电压无关，,其电流随电压增大而增大。

(R=U/I只是R的确定式，而不是决定式) 。

②当电压不变时，电阻越大，则通过的电流就越小。

(I=U/R)③当电流一定时，电阻越大，则电阻两端的电压就越大。

(U=IR)4、电表的使用三、一模真题汇编 【考点精练一：阻值范围问题】1、（2014宝山一模22题）在图11所示的电路中，电源电压保持5伏不变， R 1的阻值为10欧。

闭合电键S ，电流表的示数如图12所示。

⑴ 求电阻R 1两端的电压。

⑵ 求电阻R 2的阻值。

⑶ 现有标有“20Ω 2Α”、“100Ω 0.2Α”和“50Ω 1Α”字样的变阻器各一个，请选择其中一个变阻器替换电路中的电阻R 1或R 2，要求：通过电路的电流可在“0.1安~0.4安”范围内调节。

压轴题06其他电学实验综合1.根据要求或电路图连接实物图，实物图连接改错，电路连接注意事项；2.根据电表示数分析故障原因，或利用器材检测电路故障位置和类型；3.通过电表示数、表格数据、图像等计算电阻阻值（测电阻类实验）；4.操作补充——滑片移动方向判断(串联分压规律)；5.分析表格数据、I-U 图像或I-R 图像，总结实验结论（探究电流与电压、电阻的关系实验）；6.滑动变阻器规格选取，或根据滑动变阻器规格判断错误数据并解释.伏安法实验横向对比归纳相同原理图注：利用小灯泡进行实验时，将定值电阻R 替换为小灯泡.电路连接操作(1)连接电路时，开关断开，滑动变阻器“一上一下”接入电路，滑片移动到阻值最大处；(2)电流表串联在电路中，电压表并联在定值电阻(或小灯泡)两端.(1)根据电表示数有无判断(电表自身完好的情况下，先看电流表，再看电压表)电流表实验故障分析(2)利用导线(或电流表)、电压表检测①导线(电流表)→并联在某两点间→电路正常工作(电流表有示数)→两点间存在断路注：利用小灯泡进行实验时，小灯泡不亮，电压表和电流表指针偏转角度很小，此时应先移动滑片，减小滑动变阻器接入电路中的电阻并观察灯泡亮度变化.数据处理(1)电表读数：先确定电表连接的量程从而确定分度值，再进行读数；(2)数据处理(图像法):①确定横、纵坐标轴代表的物理意义；②根据实验数据在坐标图上描点；③用直线或圆滑的曲线连接各点，保证尽可能多的点落在线上，其余点均匀分布在线两侧；④分析图线(若每组数据比值为定值，则两组数据为正比；若各组数据乘积为定值，则两组数据为反比).区分点进行实验操作(1)探究电流与电压关系：控制电阻阻值不变，改变定值电阻两端的电压大小；(2)探究电流与电阻关系：控制定值电阻两端电压不变，改变定值电阻阻值大小；(3)测量定值电阻阻值：多次测量同一定值电阻在不同电压下的电流大小，分别计算电阻值并求平均值；(4)测量小灯泡正常发光时阻值：测量小灯泡正常发光(额定电压下)时通过电流大小；(5)测量小灯泡的电功率：测量小灯泡不同电压下(含额定电压)通过的电流大小；注：实验数据分析评估、特殊方法测量、动态分析见各个实验“方法总结”.目录：01探究电阻的影响因素02探究串、并联电路的电流、电压规律03探究电流与电压、电阻的关系04测量电阻或小灯泡的阻值05探究电流与电压、电阻的关系和测量电阻的阻值综合实验06电磁感应实验07与敏感电阻有关的探究实验08其他生活应用类探究实验01探究电阻的影响因素1．（2024·陕西渭南·一模）物理兴趣小组的同学开展“探究盐水的导电性能与哪些因素有关”的实验，他们提出了以下猜想：A．可能与盐水的浓度有关；B．可能与盐水的液柱长度有关；C．可能与盐水的温度有关。

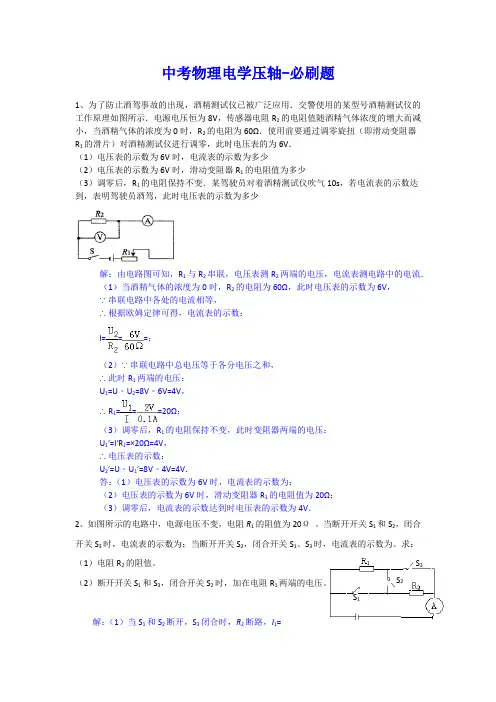

中考物理电学压轴-必刷题1、为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V．（1）电压表的示数为6V时，电流表的示数为多少（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到，表明驾驶员酒驾，此时电压表的示数为多少解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电流表的示数：I===；（2）∵串联电路中总电压等于各分电压之和，∴此时R1两端的电压：U1=U﹣U2=8V﹣6V=4V，∴R1===20Ω；（3）调零后，R1的电阻保持不变，此时变阻器两端的电压：U1′=I′R1=×20Ω=4V，∴电压表的示数：U2′=U﹣U1′=8V﹣4V=4V．答：（1）电压表的示数为6V时，电流表的示数为；（2）电压表的示数为6V时，滑动变阻器R1的电阻值为20Ω；（3）调零后，电流表的示数达到时电压表的示数为4V．2、如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω。

当断开开关S1和S2，闭合开关S3时，电流表的示数为；当断开开关S2，闭合开关S1、S3时，电流表的示数为。

求：（1）电阻R2的阻值。

（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压。

解：（1）当S1和S2断开，S3闭合时，R2断路，I1=S2S1S3电源电压 U= I 1R 1 =×20Ω=10V 当S 2断开，S 1和S 3闭合时，R 1 和R 2并联 过R 2的电流：I 2= I - I 1=R 2=U/ I 2=10V/=25Ω（2）当S 1、S 3断开， S 2闭合时，R 1 和R 2串联，电流I = I 1= I 2=U/ (R 1 +R 2)=10/45（A)R 1的电压：U 1= I 1 R 1= U R 1/ (R 1 +R 2)=10V×20Ω/(20Ω+25Ω)=3、如图所示，变阻器R 2上标有“20Ω 1A ”的字样。

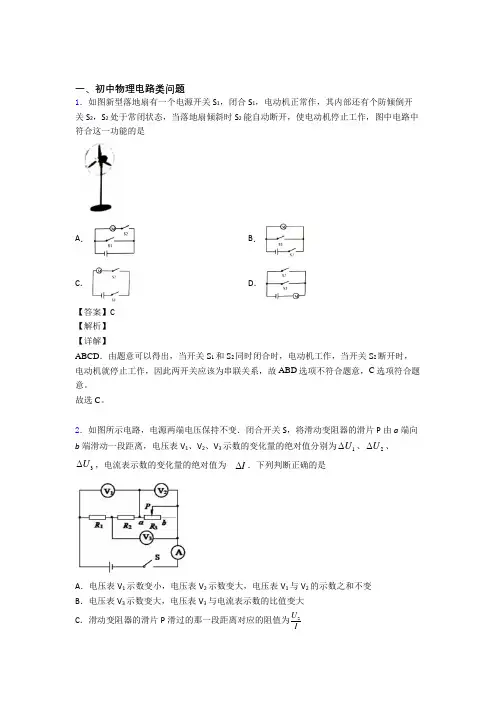

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S 1，闭合S 1，电动机正常作，其内部还有个防倾倒开关S 2，S 2处于常闭状态，当落地扇倾斜时S 2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A ．B ．C ．D ．【答案】C 【解析】 【详解】ABCD ．由题意可以得出，当开关S 1和S 2同时闭合时，电动机工作，当开关S 2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD 选项不符合题意，C 选项符合题意。

故选C 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
