上海初三物理电学压轴计算专题(有答案)

教学内容串联电路有以下几个特点：电流：I=I1=I2(串联电路中各处的电流相等电压：U=U1+U2(串联电路中总电压等于各部分电路电压之和电阻：R=R1+R2(串联电路中总电阻等于各串联电阻之和)；分压作用：U1/U2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少并联电路有以下几个特点电流：I=I1+I2(干路电流等于各支路电流之和电压：U=U1=U2(干路电压等于各支路电压电阻：1/R=1/R1＋1/R2 (总电阻的倒数等于各支路电阻的倒数之和)；分流作用：I1/I2=R2/R1(阻值越大的电阻分得电流越少，反之分得电流越多欧姆定律欧姆定律：导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。

公式：I=U/R式中单位：I→安(A)；U→伏(V)；R→欧(Ω)公式的理解：公式中的I、U、R必须对于同一导体（同一段电路）的同一过程（即要满足“同一性”），才能代入公式中计算；、U和R中已知任意的两个量就可求另一个量；计算时单位要统一欧姆定律的应用同一电阻的阻值不变，与电流和电压无关，,其电流随电压增大而增大。

(R=U/I只是R的确定式，而不是决定式)当电压不变时，电阻越大，则通过的电流就越小。

(I=U当电流一定时，电阻越大，则电阻两端的电压就越大。

(U=电表的使用、一模真题汇编考点精练一：阻值范围问题】（2014宝山一模22题）在图11所示的电路中，电源电压保持5伏不变， R1的阻值为10欧。

闭合电键S，电流表的如图12所示。

1211⑴求电阻R1两端的电压。

⑵求电阻R2的阻值。

⑶现有标有“20Ω 2Α”、“100Ω 0.2Α”和“50Ω 1Α”字样的变阻器各一个，请选择其中一个变阻器替换电路电阻R1或R2，要求：通过电路的电流可在“0.1安~0.4安”范围内调节。

请选择符合电路电流变化要求的变阻器。

（a）选择标有_____________字样的变阻器，替换电阻________(选填“R1”或“R2”)。

S电学计算压轴题1．在图1所示的电路中，电源电压为6伏且保持不变，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样。

闭合电键S 后，电压表V 的示数如图2所示。

⑴ 求通过电阻R 1的电流I 1。

⑵ 求此时变阻器连入电路的电阻R 2及它消耗的电功率P 2。

⑶ 现有 规格为“0.3安 500欧”和“2安 50欧”的滑动变阻器各一个。

请选择其中一个变阻器替换图1中的R 2，要求：在移动变阻器滑片P 的过程中，电压表示数的变化量最大。

选择：规格是________________滑动变阻器。

求出：电压表示数的最大变化量ΔU 。

2．在图3所示电路中，R 1=20欧，滑动变阻器R 2标有“50欧，2安”字样，闭合电键S ，移动变阻器滑片P 至中点，电流表示数如图4所示，（1）求此时电压表示数，请在电压表中标出量程及大小。

（2）求移动滑动变阻器滑片的过程中，电路的最大总功率。

（3）在电压表、电流表的量程均不改变的情况下，用新的电源去替换原来的电源，要求，在移动滑动变阻器滑片的过程中，两电表分别能达到某量程的满刻度，且电路正常工作。

求满足上述要求替换电源的电压（求电源电压范围）。

3．在图5所示的电路中，电源电压为12伏且保持不变，电阻R 1的阻R 1PS VR 2 图2图3 S R 1 A P R 2 V V 0 5 10 15 0 1 2 3 3 15 - 0.22 0 1 2 A 0 0.40.6 0.6 3 - 图4值为30欧，滑动变阻器R 2上标有“20Ω 2A ”字样。

闭合电键S 后，电压表V 的示数为9伏。

求：① 通过电阻R 1的电流I 1。

② 此时变阻器R 2消耗的电功率P 2。

③ 现有几种定值电阻和变阻器的组合：甲（5欧、“10欧 2安”），乙（5欧、“50欧 1安”），丙（10欧、“20欧 2安”），丁（10欧、“50欧 1安”）。

请选择合适的组合替换R 1、R 2。

电路计算压轴题拔高Tina Wang课程介绍Tina 一．电表偏转问题二．替换问题三．求变化量最大值四．求替换值的范围1、在图(a)所示的电路中，电源电压为6伏且不变,滑动变阻器R2上标有“50Ω 2A”字样。

闭合电键S，移动滑片P到某位置时，电压表、电流表的示数分别为2伏和0.2安。

求:(1)滑动变阻器R2接入电路的阻值。

(2)电阻R1的阻值。

(3) 在移动滑片P的过程中,通过电阻R1的最大电流I最大。

(4) 改变滑片P的位置，使电压表、电流表指针偏离零刻度线的角度恰好相同，如图(b)和(c)所示，此时滑动变阻器R2接入电路的阻值。

2、在图12（a）所示的电路中，电源电压为6伏且不变，电阻R1为15欧，滑动变阻器R2上标有“50Ω 2A”字样。

闭合电键S后，求：（1）通过电阻R 1的电流；（2）当移动滑动变阻器R2的滑片P至某点，电流表A的示数如图（b）所示，求此时变阻器R2所消耗的功率；（3）在移动滑动变阻器R2滑片P的过程中，两电表的指针分别能达到满刻度处（可改变电表的量程），且电路能正常工作。

求此时滑动变阻器R2连入电路的阻值。

3．在图（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R2上标有“50 2A”字样，电流表表盘如图10（b）所示。

闭合电键，通过电流表A1的电流为0.3安。

求：①电阻R1的阻值。

②移动滑动变阻器滑片P，两个电流表指针偏离零刻度线角度恰好相同，求10秒钟内电流对电阻R2做的功，并求上述情况下滑动变阻器接入电路的最小值。

1、在图所示的电路中，电源电压为15V且不变，滑动变阻器R2上标有“20Ω 2A”字样，闭合电键S后，电流表的示数为0.2A，电压表的示数为2V。

求：1）滑动变阻器R2连入电路的阻值；2）电阻R1消耗的电功率P1；3）现有阻值为15Ω和24Ω的两个电阻，请从中选择一个来替换电阻R1，要求：在移动变阻器的滑片P的过程中，使电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作。

题型十：电源可变类问题例21.（★★★）在图（a）所示的电路中，电阻R1的阻值为10欧，所用电表均为图（b）所示规格。

①若电源电压为3伏，闭合电键S，求通过电阻R1的电流I1。

②现电路中的电源电压可变：(a)若滑动变阻器R2标有“50Ω 1A”的字样，求为保证通过干路的电流达到最大时，电源所需的最小电压U min。

(b)若滑动变阻器R2标有“5Ω 3A”的字样，求在电源电压可变范围内，通过电阻R1的最大电流I1max。

【考点】电源可变类问题【解析】①I1＝U1/ R1＝3伏/10欧＝0.3安② (a) I1＝I－I2＝3安－1安＝2安U1＝I1R1＝2安×10欧＝20伏(b) 通过电阻R1的电流最大时I＝3安 R2＝5欧I1max R1＝I2R2I1max R1＝（I－I1max）R2I1max×10欧＝（3安－I1max）×5欧I1max＝1安【答案】0.3安；20伏；1安【教学建议】本题关键之处在于第二问，(a)问中 R2电流最大2A，R1电流最小1A，故最小电压20V。

(b)问中R1的最大电流I1max受到干路最大电流限制，故当干路电流3A时利用并联等压列方程解题。

例22.（★★★）如图所示，灯L上标有“12V 3.6W”，定值电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”。

（1）闭合S1、S2，灯L正常发光。

电流表、电压表的量程分别为0～3A，0～15V，求：①灯正常发光时的电阻；②滑动变阻器允许连入的阻值范围。

（2）断开S1、S2，用一个新的电源去替代原来的电源，电流表、电压表的量程分别为0～0.6A，0～3V。

移动滑动变阻器的滑片过程中，要求两个电表先后均能达到满刻度，且电路正常工作。

求允许替换电源的范围。

【考点】电源可变类问题【解析】（1）闭合S1、S2，灯L、 R2并联。

①I L=P／U L=3.6瓦／12伏=0.3安R L= U L／I L=12伏／0.3安 =40欧②当滑动变阻器达到允许通过的最大电流1安时，电流表是安全的。

初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。

别看初中物理简单，但要学好也需费一番功夫才行。

初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。

在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。

初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。

相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。

我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。

为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。

电路计算压轴题Tina Wang课程介绍Tina 一．简单欧姆定律计算二．简单变化范围计算三．替换电阻四．判断电路连接方式五．电表偏转角度六．求比值七．选择滑动变阻器八．求滑动变阻器规格九．替换定值电阻的范围1．（2019虹口）如图（a）所示的电路中，电源电压为6伏不变，通过电阻R1的电流为0.4安。

闭合开关S，电流表指针的位置如图（b）所示，电路中元件均完好。

①求电阻R1的阻值。

②求通过电阻R2的电流I2。

③若一段时间内电流通过电阻R1所做的电功为15焦，求这段时间内电流通过电阻R2所做的电功W2。

2.（2018虹口）如图所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。

闭合电键S后，电流表的示数为1安。

（1）求电阻R1两端的电压U1。

（2）求通电5秒，电流通过R1做的功W1。

（3）小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。

他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。

请根据上述信息求出电阻R2的值。

3．（2019青浦）如图所示的电路中，电源电压为15伏，电阻R1的阻值为10欧，滑动变阻器R2上标有“20欧1安”字样。

闭合电键S，移动变阻器的滑片P，电阻R1两端的电压为6伏。

①求通过电阻R1的电流I1。

②为保证电路安全工作，求变阻器R2接入电路的最小电阻值。

4．（2018青浦）如图所示的电路中，电源保持不变，电阻R1的阻值为10欧，闭合电键S，电压表的示数为3伏。

（1）通过电阻R1的电流I1。

（2）现改变变阻器R2滑片P的位置，当电阻R1两端的电压分别为2伏、4伏时，变阻器R2的电功率相同。

求电源电压U及变阻器接入电路的电阻值R2。

5．（2019金山）如图（a）所示的电路中，电源电压为6伏且不变，变阻器R2上标有“20Ω2A”字样。

闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安。

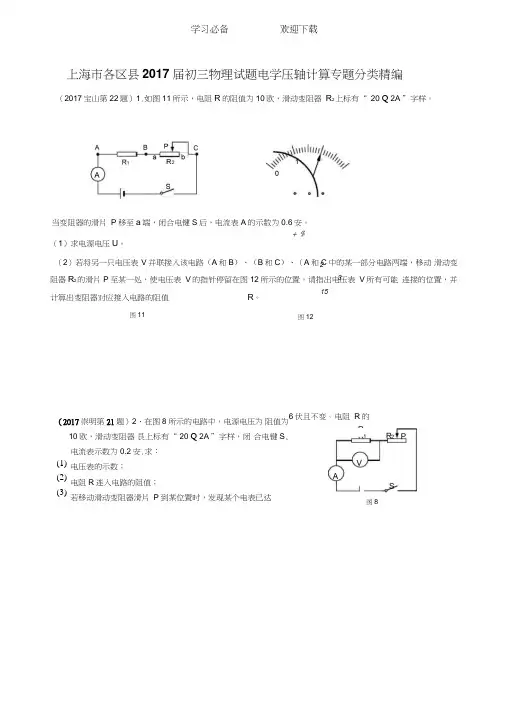

上海市各区县2017届初三物理试题电学压轴计算专题分类精编（2017宝山第22题）1.如图11所示，电阻R的阻值为10欧，滑动变阻器R2上标有“ 20 Q 2A ”字样。

当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安。

（1）求电源电压U。

（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图12所示的位置。

请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R。

（2017崇明第21题）2、在图8所示的电路中，电源电压为阻值为10欧，滑动变阻器艮上标有“ 20 Q 2A ”字样，闭合电键S,电流表示数为0.2安.求：电压表的示数；电阻R连入电路的阻值；若移动滑动变阻器滑片P到某位置时，发现某个电表已达6伏且不变。

电阻R的R1(1)(2)(3)图112315+ %图12图8满刻度，求此时电压表和电流表的示数.（2017奉贤第22题）3、如图14所示，电源电压为 18伏且不变，定值电阻 和V 2分别并联接在电路的适当位置。

闭合电键记下此时两表的示数，如下表第 变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第 （1） 当电压表V i 示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值；（3） 滑动变阻器每次减少的阻值 △忌及第3行两电表的示数。

① 若电阻R 1的阻值为15欧，电流表示数为 0.2安，求电阻R 1两端的电压U 1和电阻 冃消耗的电功 率P 1。

② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ,每次移动时均使变阻器 R 2接入电路的阻值增加 10欧，电流表 A 的示数分别如上表所示，求电源电压 U 和R 2为（R °+ 20欧）时电流表A 的示数。

R ）为5欧，将两个电压表 V 2行所示。

电路计算压轴题Tina Wang课程介绍Tina 一．简单欧姆定律计算二．简单变化范围计算三．替换电阻四．判断电路连接方式五．电表偏转角度六．求比值七．选择滑动变阻器八．求滑动变阻器规格九．替换定值电阻的范围1．（2019虹口）如图（a）所示的电路中，电源电压为6伏不变，通过电阻R1的电流为0.4安。

闭合开关S，电流表指针的位置如图（b）所示，电路中元件均完好。

①求电阻R1的阻值。

②求通过电阻R2的电流I2。

③若一段时间内电流通过电阻R1所做的电功为15焦，求这段时间内电流通过电阻R2所做的电功W2。

2.（2018虹口）如图所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。

闭合电键S后，电流表的示数为1安。

（1）求电阻R1两端的电压U1。

（2）求通电5秒，电流通过R1做的功W1。

（3）小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。

他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。

请根据上述信息求出电阻R2的值。

3．（2019青浦）如图所示的电路中，电源电压为15伏，电阻R1的阻值为10欧，滑动变阻器R2上标有“20欧1安”字样。

闭合电键S，移动变阻器的滑片P，电阻R1两端的电压为6伏。

①求通过电阻R1的电流I1。

②为保证电路安全工作，求变阻器R2接入电路的最小电阻值。

4．（2018青浦）如图所示的电路中，电源保持不变，电阻R1的阻值为10欧，闭合电键S，电压表的示数为3伏。

（1）通过电阻R1的电流I1。

（2）现改变变阻器R2滑片P的位置，当电阻R1两端的电压分别为2伏、4伏时，变阻器R2的电功率相同。

求电源电压U及变阻器接入电路的电阻值R2。

5．（2019金山）如图（a）所示的电路中，电源电压为6伏且不变，变阻器R2上标有“20Ω2A”字样。

闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安。

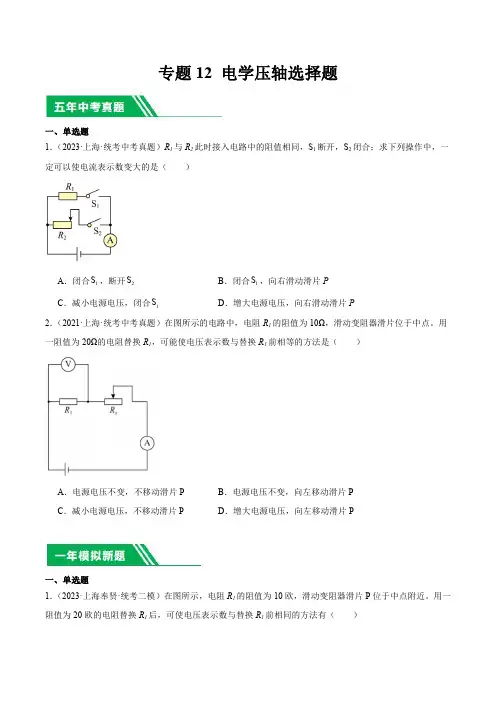

专题12电学压轴选择题一、单选题1．（2023·上海·统考中考真题）R1与R2此时接入电路中的阻值相同，S1断开，S2闭合；求下列操作中，一定可以使电流表示数变大的是（）A．闭合1S，断开2S B．闭合1S，向右滑动滑片PC．减小电源电压，闭合1S D．增大电源电压，向右滑动滑片P2．（2021·上海·统考中考真题）在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。

用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P一、单选题1．（2023·上海奉贤·统考二模）在图所示，电阻R1的阻值为10欧，滑动变阻器滑片P位于中点附近。

用一阻值为20欧的电阻替换R1后，可使电压表示数与替换R1前相同的方法有（）①电源电压不变，向左移动滑片P；②电源电压不变，向右移动滑片P；③减小电源电压，不移动滑片P；④增大电源电压，向左移动滑片P；A．①③B．①②C．②③D．②④2．（2023·上海普陀·统考二模）轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，开关S1闭合，日间行车灯L1发光，如果开关S2再闭合，近灯光L2可同时发光，在下列图中所示的电路中，符合上述情况的是（）A．B．C．D．3．（2023·上海嘉定·统考二模）在图所示的电路中，电源电压保持不变。

将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。

移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动4．（2023·上海浦东新·统考二模）如图所示，定值电阻R1、滑动变阻器R2和开关S以某种方式连接在电路中的M、N两点之间，一开始开关为闭合状态。

上海九年级中考物理一模电学压轴计算专题汇编含答案Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#上海市各区县2017届初三物理试题电学压轴计算专题分类精编（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。

当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为安。

（1）求电源电压U 。

（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。

请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。

（2017崇明第21题）2、在图8R 1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭合电键S，电流表示数为安．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R为5欧，将两个电压表V1和V2分别并联接在电路的适当位置。

闭合电键记下此时两表的示数，如下表第2行所示。

然后向左移动变阻器滑片P且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。

求：（1）当电压表V1示数为伏时，通过定值电阻的电流；（2）当电压表V2示数为伏时，滑动变阻器的电阻值；（3）滑动变阻器每次减少的阻值ΔRP及第3行两电表的示数。

（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。

① 若电阻R 1的阻值为15R 1两端的电压U 1和电阻R 1消耗的电功率P 1。

② 若电阻R 1P ，每次移动时均使变阻器R 2接入电路的阻值增加10电压U 和R 2为（R 0＋20R 2的阻值电流表A 的示数（2017嘉定第21题）5、在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。

解题技巧一：理解正确连接、操作规范的含义题目中常常出现“正确连接电路”、“操作规范”（或“实验步骤正确”）等文字，要正确理解。

1. “正确连接电路”的含义：是指待测小灯与滑动变阻器串联，电流表串联在电路中，电压表与待测小灯并联。

判断的方法是：移动滑动变阻器的滑片时，电流表与电压表的示数同时变大（或变小），当滑动变阻器连入电路的阻值为0时，电压表的示数为电源电压。

2. “操作规范”或“实验步骤正确”是指：闭合电键时滑动变阻器接入电解题技巧三：电压表分别并在待测电阻、变阻器两端这类型题目是电压表使用两次，先是并联在待测电阻（或滑动变阻器）的两端，后来又并在另一个用电器的两端。

应该注意：在滑动变阻器滑片的位置不变时（或电路中的电流相等时），此时电源电压为两表示数之和。

电源电压U=U R+U L第一部分电压表与小灯并联或与滑动变阻器并联【例题1】（2019金山一模）小明同学做“测定小灯泡的电功率”实验。

器材齐全、完好，电源电压为1.5伏的整数倍，小灯标有“2.2 V”字样，滑动变阻器标有“5Ω 1A”字样。

小明正确连接电路且操作规范，请在图17（a）方框中画出该同学的电路图。

当滑片在变阻器某一端点的电表示数如图17（b）所示，则根据相关信息求出电源电压为伏。

当小灯正常发光时变阻器的滑片恰好位于中点处，小明判断小灯正常发光的理由是。

请根据相关信息，计算出小灯的额定功率。

【例题2】（2019闵行二模）某同学做“测定小灯泡的电功率”实验，现有电源（电压为1.5伏的整数倍且保持不变）、滑动变阻器（标有“20欧1安”字样）、电流表、电压表、待测小灯泡、开关以及导线若干。

他先正确串联实验器材，再将电压表并联在电路中。

然后，把滑动变阻器滑片P移至阻值最大处，闭合开关时观察到电流表示数为0.2安。

接着，又将变阻器的滑片移动至中点位置时，小灯恰好正常发光，并记下此时电压表的示数为1.5伏。

⑴本实验的原理是。

⑵请判断电压表所接位置并说明理由。

2021 二模 电学计算压轴题1、（2021杨浦二模） 在图11(a)所示电路中，电源电压为18伏不变，滑动变阻器R 2上标有“20Ω 1A ”的字样，电压表与电流表的表盘如图11(b)所示。

闭合开关S ，电路元件均正常工作。

① 若电流表示数为0.5安，电压表示数为12伏。

(a) 求R 1的阻值。

(b) 求R 1消耗的电功率P 1。

② 现将电阻R 0替换R 1，闭合开关S 后，移动滑动变阻器R 2的滑片P 。

发现电压表示数的最小值与最大值的比值为0.6，求R 0的阻值。

（请写出所有可能的情况）2、（2021宝山二模）在图7（a ）所示的电路中，电源电压保持不变，电阻R 1的阻值为30欧。

闭合开关S ，电路正常工作，两个电流表的指针指在同一位置，如图7（b ）所示。

① 比较电流表A 的示数与电流表A 1的示数的大小关系，并求通过电阻R 1的电流I 1的大小。

② 试求电源电压U 的大小。

③ 现用一个电阻R x 替换电阻R 1或R 2，替换后一个电流表的示数减少了0.3A ，另一个电流表的示数未发生变化，请判断说明电阻R x 替换的是哪个电阻，并求出电阻R x 的阻值。

(a) 图11 (b)R 1 R 2SAVP3、（2021崇明二模）在图10（a ）所示的电路中，电源电压为12伏，电阻R 1的阻值为40欧。

①闭合电键S ，求电流表的示数。

②闭合电键S ，求电阻R 1上的电功率。

③电路中有A 、B 、C 三点，现将电阻R 2并联接入其中的某两点，当开关S 断开时，观察到电流表的指针如图10（b ）所示。

根据表中相关信息，请写出电阻R 2的接入点，并计算电阻R 2的阻值。

4、（2021奉贤二模）如图8（a ）所示，电源电压保持6伏不变。

① 若电阻R 1的阻值为10欧，闭合开关S 后，求通过电阻R 1的电流I 1和电阻R 1消耗的电功率P 1。

② 若保持电阻R 1的阻值不变，当移动变阻器的滑片P 时，电流表的示数发生变化，其最小值如图8（b ）所示，最大值为满刻度。

一、初中物理电功率的综合计算问题1．如图所示，电源电压为6V 且保持不变，R 0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0-0.6A”，小灯泡上标有“3V1.5W”字样。

不考虑灯丝电阻变化，并保证电路安全，则以下说法不正确的是A ．当S 闭合，S 1、S 2都断开时，滑动变阻器接入电路的阻值范围是6-20ΩB ．当S 闭合，S 1、S 2都断开时，电路消耗的最大功率是3WC ．当S 、S 1、S 2都闭合时，电路消耗的总功率最小值为2.4WD ．当S 、S 1、S 2都闭合时，滑动变阻器接入电路的最小阻值是15Ω 【来源】天津市和平区2019-2020学年九年级（上)期末物理试题 【答案】C 【解析】 【详解】A ．S 闭合，S 1、S 2都断开，滑动变阻器与灯泡串联。

由2U P R=可得，小灯泡的电阻为：()22L 3V =6Ω1.5WU R P ==额额；由P=UI 可得小灯泡正常发光时的电流：1.5W==0.5A 3VP I U =额额； 当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：6V-3V=6Ω0.5AU U R I-==额小； 滑动变阻器的规格为“20Ω 1A ”，则最大阻值R 大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω；故A 正确，不符合题意；B ．S 闭合，S 1、S 2都断开，滑动变阻器与L 串联，电阻最小时电流最大，其最大电流：6V==0.5A 6Ω+6ΩU I R =最大最小； 电路消耗最大功率：P 最大=UI 最大=6V×0.5A=3W ；故B 正确，不符合题意；C ．S 、S 1、S 2都闭合，滑动变阻器与R 0并联，通过R 0的电流：106V =0.2A 30ΩU I R ==； 当滑动变阻器的阻值最大时，此支路上的电流最小，则：26V=0.3A 20ΩU I R ==最大； 则干路上的电流：I 最小=I 1+I 2=0.2A+0.3A=0.5A ；电路消耗的总功率最小值：P 最小=UI 最小=6V ×0.5A=3W ，故C 不正确，符合题意；D ．由电流表的量程可知，干路中的最大电流为0.6A ，则电路消耗的总功率最大，电路中的总电阻：6V =10Ω0.6AU R I ==总； 滑动变阻器与R 0并联，则：0111R R R =+滑总 ， 即：11=10Ω30Ω1R +滑， 解得R 滑=15Ω．故D 正确，不符合题意。

图11R 1PR 2 S图133、（2014闵行一模24题）在如图11所示的电路中，电源电压为20伏，电阻R 1的阻值为15欧，滑动变阻器标有“50Ω，1A ”的字样，电压表的量程为“0～3V ”或“0～15V ”。

闭合电键后，电路正常工作。

求：（1）当电压表V 的示数为14伏时，电路中的电流。

（2）在滑片移动的过程中，求电路中电流的变化范围。

（3）若在电路中再串联一个电流表（电流表选用0～0.6安的量程），要使电路中的电流变化量最大，求滑动变阻器连入电路中的阻值范围。

4、（2014黄埔一模22题）在图13所示电路中，电源电压可在3~6伏范围内调节。

①当通过滑动变阻器R 2的电流为0.4安时，R 2两端的电压为2伏，求变阻器R 2连入电路的阻值。

②若要使电路中电流可在0.2~0.6安范围内调节。

求所用定值电阻的最大阻值R 1最大。

③现有标有“10Ω 2Α”、“20Ω 0.5Α”和“50Ω 1Α”字样的变阻器各一个，当电源电压为6伏且不变时，请选择符合电路电流及电阻R 1最大阻值要求的变阻器。

图11【考点精练四：选择电表量程问题】7、（2014浦东新区一模21题）如图12所示电路中，电源电压为8伏且不变，滑动变阻器R 2上标有“50Ω 1.5A ”字样，两电表为学校实验室常用电表。

闭合电键S ，移动滑片到某位置时，电压表、电流表的示数分别为6伏和0.2安。

求：①滑动变阻器R 2接入电路的阻值； ②此时电流通过R 1消耗的电功率P 1；③选择合适量程，在移动滑动变阻器滑片的过程中，使两电表都能达到满刻度。

第一，请写出两电表所选的量程，并分别简述理由； 第二，在图12(b)中标出电压表示数最小时指针的位置。

8、（2014闸北一模22题）如图9所示电路，电源电压为18伏且不变，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“100Ω 2A”字样。

①当滑动变阻器R 2接入电路的阻值为20欧时，闭合电键S 电流表A 的示数。

电学压轴题（1）当开关S1、S2同时闭合，滑片P滑到a端时，电压表的示数；（2）灯L的额定功率．＜答案＞ 3.（1）当开关S1闭合，S2断开，滑片P滑到b端时，等效电路如图甲所示，当开关S1、S2同时闭合，滑片P滑到a端时，等效电路如图乙所示，根据题意，由图甲可得，)(1LababRRRUU+=①由图乙可得，)(222abR RUIUP-=②将①②联立，且将U2∶U1=2∶1，R ab=12Ω，I=2A，P R2=12W代入，解得U=U2=12VRL=12Ω（2）当开关S1闭合，S2断开，滑片P滑到b端时，灯L消耗的功率P L/=91PL，则IL/=31IL，IL=3 I L/=3×LabRRU+=1.5A，P L=I2 R L=27W4 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R３。

将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P置于B端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω。

（1）求R1的阻值；（2）当滑动变阻器的滑片P置于B端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0-3A这一量程进行测量。

＜答案＞ 4.将滑片P置于变阻器的A端，只闭合开关S1时，等效电路如图1所示；将滑片P置于变阻器的B端，只闭合开关S1时，等效电路如图2所示；开关S1、S2、S3都闭合时，等效电路如图3所示。

（1）由图1、图2得：II'=22UU'=12abAS2图31S1R0LRP。
