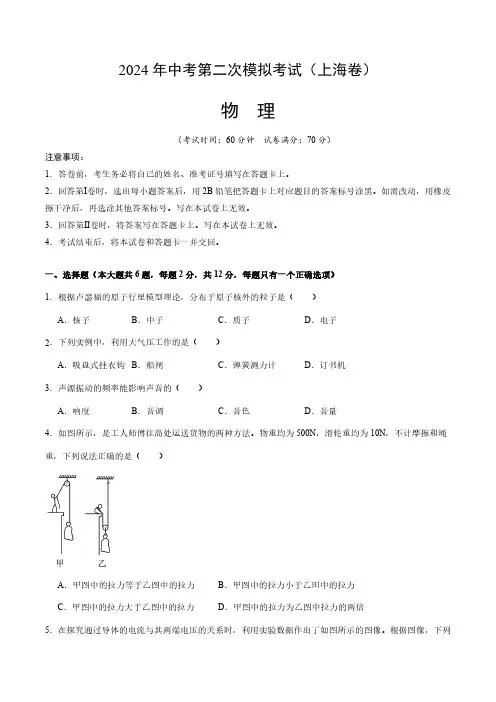

2024年中考第二次模拟考试（上海卷）物理（考试时间：60分钟试卷满分：70分）注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。

2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

写在本试卷上无效。

3．回答第Ⅱ卷时，将答案写在答题卡上。

写在本试卷上无效。

4．考试结束后，将本试卷和答题卡一并交回。

一、选择题（本大题共6题，每题2分，共12分，每题只有一个正确选项）1．根据卢瑟福的原子行星模型理论，分布于原子核外的粒子是（）A．核子B．中子C．质子D．电子2．下列实例中，利用大气压工作的是（）A．吸盘式挂衣钩B．船闸C．弹簧测力计D．订书机3．声源振动的频率能影响声音的（）A．响度B．音调C．音色D．音量4．如图所示，是工人师傅往高处运送货物的两种方法。

物重均为500N，滑轮重均为10N，不计摩擦和绳重，下列说法正确的是（）A．甲图中的拉力等于乙图中的拉力B．甲图中的拉力小于乙田中的拉力C．甲图中的拉力大于乙图中的拉力D．甲图中的拉力为乙图中拉力的两倍5．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。

根据图像，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体乙的电压与通过它的电流成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.9A6．如图所示，两个底面积不同的圆柱形容器A和B（S A＞S B），容器足够高，分别盛有甲、乙两种液体，且两种液体对容器底部的压强相等．若在A容器中倒入或抽出甲液体，在B容器中倒入或抽出乙液体，使两种液体对容器底部的压力相等，正确的判断是（）A．倒入的液体体积V甲可能等于V乙B．倒入的液体高度h甲一定大于h乙C．抽出的液体体积V甲可能小于V乙D．抽出的液体高度h甲一定等于h乙二、填空题（本大题共7题，共23分）7．上海地区家用照明电路的电压为伏，家用电器消耗的电能可用表进行测量。

初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。

别看初中物理简单，但要学好也需费一番功夫才行。

初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。

在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。

初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。

相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。

我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。

为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。

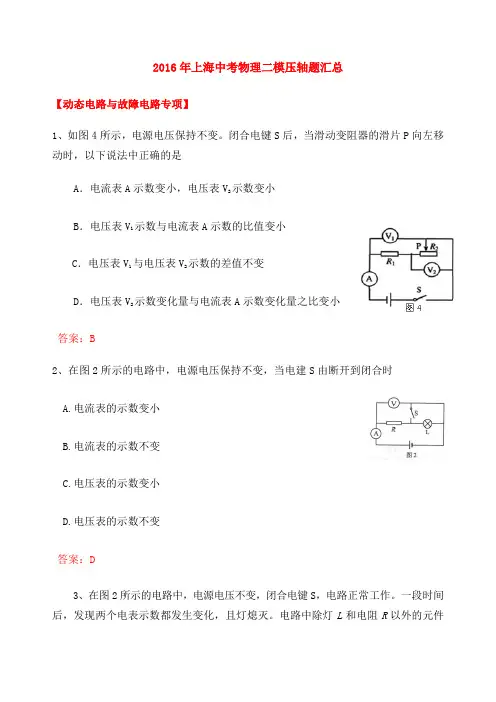

2016年上海中考物理二模压轴题汇总【动态电路与故障电路专项】1、如图4所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向左移动时，以下说法中正确的是A．电流表A示数变小，电压表V2示数变小B．电压表V1示数与电流表A示数的比值变小C．电压表V1与电压表V2示数的差值不变D．电压表V2示数变化量与电流表A示数变化量之比变小答案：B2、在图2所示的电路中，电源电压保持不变，当电建S由断开到闭合时A.电流表的示数变小B.电流表的示数不变C.电压表的示数变小D.电压表的示数不变答案：D3、在图2所示的电路中，电源电压不变，闭合电键S，电路正常工作。

一段时间后，发现两个电表示数都发生变化，且灯熄灭。

电路中除灯L和电阻R以外的元件均保持完好，则下列判断中正确的是A 若电流表示数增大，R一定短路B 若电流表示数增大，L可能短路C 若电压表示数增大，R一定断路D 若电压表示数减小，L可能断路答案：D4、在图2 所示的电路，电键S 从断开到闭合，下列说法中正确的是（）A. V 表示数不变，A1 表示数不变B. A1 表示数不变，A 表示数变小C. V 表示数变大，A1 表示数不变D. V 表示数变小，A 表示数变大答案：C5、在图3所示的电路中，电源电压保持不变。

当电键S闭合后，电压表V的示1的示数。

电路中的灯L、电阻R可能存在故障。

数小于电压表V2下列关于电路的判断，正确的是①若灯L发光，电路一定完好。

②若灯L不发光，一定是灯L短路。

③若灯L不发光，可能是电阻R短路。

④若灯L不发光，可能是灯L短路且电阻R断路。

A. ①和②B. ②和③C. ①和④D. ③和④答案：C6、如图4所示电路中，电源电压保持不变，当电键S由断开到闭合时，则A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数不变答案：D7、在图3所示的电路中，电源电压保持不变。

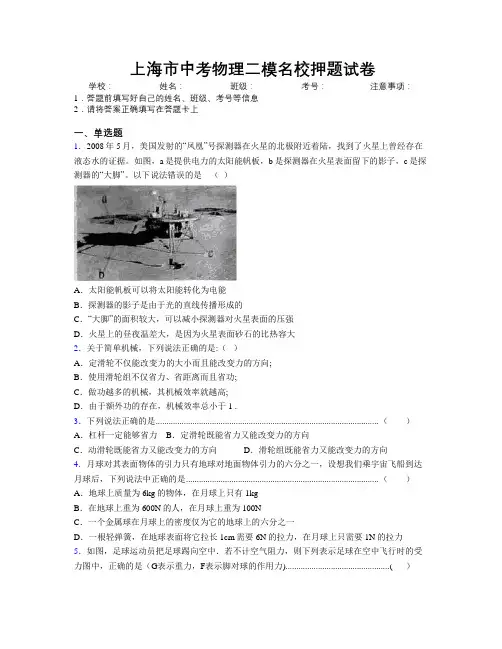

上海市中考物理二模名校押题试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．2008年5月，美国发射的“凤凰”号探测器在火星的北极附近着陆，找到了火星上曾经存在液态水的证据。

如图，a是提供电力的太阳能帆板，b是探测器在火星表面留下的影子，c是探测器的“大脚”。

以下说法错误的是（）A．太阳能帆板可以将太阳能转化为电能B．探测器的影子是由于光的直线传播形成的C．“大脚”的面积较大，可以减小探测器对火星表面的压强D．火星上的昼夜温差大，是因为火星表面砂石的比热容大2．关于简单机械，下列说法正确的是:（）A．定滑轮不仅能改变力的大小而且能改变力的方向;B．使用滑轮组不仅省力、省距离而且省功;C．做功越多的机械，其机械效率就越高;D．由于额外功的存在，机械效率总小于1 .3．下列说法正确的是....................................................................................................... （）A．杠杆一定能够省力B．定滑轮既能省力又能改变力的方向C．动滑轮既能省力又能改变力的方向D．滑轮组既能省力又能改变力的方向4．月球对其表面物体的引力只有地球对地面物体引力的六分之一，设想我们乘宇宙飞船到达月球后，下列说法中正确的是......................................................................................... （）A．地球上质量为6kg的物体，在月球上只有1kgB．在地球上重为600N的人，在月球上重为100NC．一个金属球在月球上的密度仅为它的地球上的六分之一D．一根轻弹簧，在地球表面将它拉长1cm需要6N的拉力，在月球上只需要1N的拉力5．如图，足球运动员把足球踢向空中．若不计空气阻力，则下列表示足球在空中飞行时的受力图中，正确的是（G表示重力，F表示脚对球的作用力) ................................................ (）6．甲、乙两人沿相反的方向拉弹簧测力计，各用100N的拉力，则弹簧测力计的示数为（）A．50N B．100N C．200N D．0N7．对下列尺度的估计中，跟事实相差较远的是:（）A．同学用课桌的高度大约70cm左右;B．一张普通CD光盘的直径大约30cm;C．操场上一个篮球场的长度约28m ;D．教室门的高度大约有2m.8．声音在空气中传播的速度是340 m/s,人对着相距425 m的高山喊一声，听到回声需经过的时间是:（）A．1.25 s; B．0.625s; C．0.8s ; D.2.5s.9．在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些活动，其中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系.10．你面向一高墙喊话，如果听到回声，那么你和高墙之间的距离至少为（）A．大于34米B．大于17米C．等于l7米D．等于34米二、多选题11．电磁铁在生活和生产中有着广泛的应用。

2022年6月上海中考物理二模电学压轴计算题各区分类汇编（教师版）专题03 电学压轴计算题1.（2022宝山二模）在图11 电路中，电源电压为12 伏且保持不变，电阻R1 的阻值为10Ω，滑动变阻器R2 上标有“50Ω 1A”字样。

闭合开关S，滑动变阻器滑片Р 位于某处时，电压表V1 的示数为4 伏。

①求通过电阻R1 的电流I1。

② 求此时滑动变阻器R2 的功率P2。

③ 移动变阻器滑片P，在电路安全工作的前提下，求电压表V1 示数与电压表V2 示数比值的范围。

①I1 = = = 0.4A②P2 = U2 I2 = (12V − 4V) × 0.4A = 3.2W③当滑片P 在最右段时，I min = = = 0.2A，U1min= 2V 、U2max = 10V、()min = =在电路安全工作的前提下，电路中电流最大值为1 安，此时U1max = 10V 、U2min = 2V 、R2min = 2Ω 、()max = = 5 所以≤ ≤ 52.（2022崇明二模)．在图7所示的电路中，电源电压为24伏保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1.5A”字样．闭合电键S后，电流表A的示数为1安．试求：（1）求电阻R1两端的电压U1；（2）求此时滑动变阻器R2的阻值；（3）在电路安全工作的情况下，移动变阻器R2的滑片，R1R2PV请你通过计算求出电流表示数的最大变化量I最大△．（1） U1=IR1 =1安×10欧=10伏说明：公式、代入和结果各1分，共3分。

（2）R2＝U2/I＝（24伏-10伏）/1安＝14欧说明：公式、代入和结果各1分，共3分。

（3）因为电路正常工作过程中I最大=1.5安，I最小=0.9安△I最大= I最大- I最小=0.6 安说明：以上三式各1分，共3分。

3.（2022奉贤二模）如图9（a）所示，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“30Ω 2Α”字样，所用电压表的表盘如图9（b）所示。

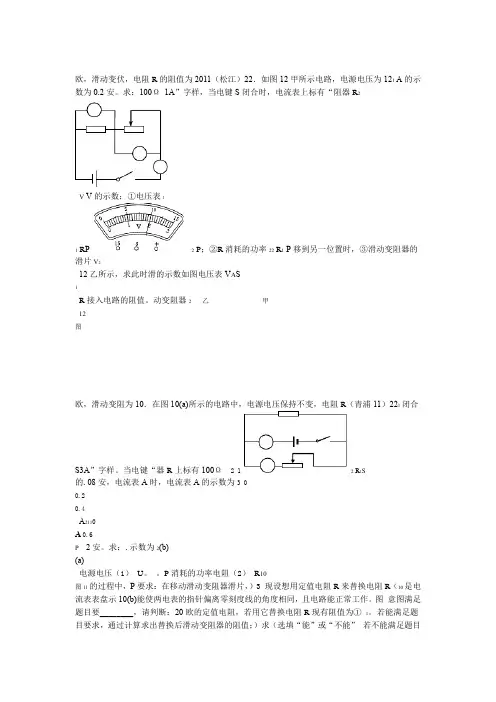

欧，滑动变伏，电阻R的阻值为2011（松江）22．如图12甲所示电路，电源电压为121 A的示数为0.2安。

求：100Ω1A”字样，当电键S闭合时，电流表上标有“阻器R2V V的示数；①电压表11R P 2P；②R消耗的功率22R1 P移到另一位置时，③滑动变阻器的滑片V212乙所示，求此时滑的示数如图电压表V A S1R接入电路的阻值。

动变阻器2乙甲12图欧，滑动变阻为10．在图10(a)所示的电路中，电源电压保持不变，电阻R（青浦11）221闭合S3A”字样。

当电键“器R上标有100Ω 2 1 2 R1S的.08安，电流表A时，电流表A的示数为3 00.20.4A2110A 0.6P 2安。

求：.示数为2(b)(a)电源电压（1）U。

P消耗的功率电阻（2）R10图11的过程中，P要求：在移动滑动变阻器滑片，）3 现设想用定值电阻R来替换电阻R（10是电流表表盘示10(b)能使两电表的指针偏离零刻度线的角度相同，且电路能正常工作。

图意图满足题目要________，请判断：20欧的定值电阻，若用它替换电阻R现有阻值为①1。

若能满足题目要求，通过计算求出替换后滑动变阻器的阻值；）求（选填“能”或“不能”若不能满足题目要求，通过计算说明理由。

R满足题目要求的定值电阻的可能取值范围为_______________________ ②0（黄浦11）22．在图11所示的电路中，R的阻值为20欧，滑动变阻器R标有“20欧，121安”的字样，电压表有“0～3伏、0～15伏”两个量程，电流表有“0～0.6安、0～3安”两个量程。

移动滑动变阻器的滑片p至最左端，闭合电键S，电流表示数为0.3安。

求：（1）电源电压。

（2）移动滑动变阻器的滑片p，当电流表示数为0.2安时，电阻R消耗的电功率。

1欧，6欧和11（3）现有三个定值电阻，分别为4欧、VS，设想从中选择一个电阻来替换R，要求闭合电键P1的过程中，两电表指针在移动滑动变阻器滑片p R R12A分别能达到某量程的满刻度，且电路能正常工作。

上海中考物理二模压轴题汇总之实验电路专题 The document was prepared on January 2, 2021实验压轴：电路专题1.(15年奉贤区二模)甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用电压相同的电源（伏的整数倍），两个分别标有“10Ω 1Α”和“20Ω 2Α”字样的滑动变阻器，待测小灯两个，且都标有“”字样，已知它们的额定功率在瓦～瓦之间。

他们分别按要求正确连接电路进行实验，闭合电键后移动变阻器的滑片，使小灯正常发光时，滑片的位置都恰好在中点，但是甲灯比乙灯亮。

（1）简述他们判断小灯泡正常发光的理由：（9）。

（2）他们所用的电源电压为（10）伏。

（3）甲同学选用的滑动变阻器的规格为（11）。

（4）乙同学选用小灯泡的额定功率为（12）瓦。

2.(15年虹口区二模)小红、小华两位同学做“用电流表、电压表测电阻”和“测定小灯泡的电功率”的实验。

现有如下器材：电压为3伏、6伏的电源各一个，标有“10Ω1A”、“20Ω2A”字样的滑动变阻器各一个，标有“”字样的小灯泡，待测电阻及其它所需器材。

他们各自选择不同电源、不同变阻器后，正确连接电路，实验步骤正确，闭合电键后，将电流表的示数记录在各自表格的序号1中。

接着各自移动变阻器的滑片，两位同学发现电流表示数都为安时，其中一位同学所做实验的小灯泡恰好正常发光。

他们继续完成实验，并记录了相应的实验数据。

表一、表二分别是他们的部分数据，其中一位同学将变阻器滑片移动到阻值最小处时记录了实验序号3的数据。

① 实验“测定小灯泡的电功率”是哪位同学所做求出小灯泡的额定功率。

② 小红同学实验时所选电源电压为多少伏简述理由。

③ 请将表一、表二填写完整。

3.(15年黄浦区二模) 小华同学做“测定小灯泡电功率”实验，所用器材有电源（电压4、6和8伏）三档、待测小灯（额定电压为“”或“”）、滑动变阻器（“20Ω 2A ”或“50Ω 1A ”）、电压表、电流表、电键以及导线若干。

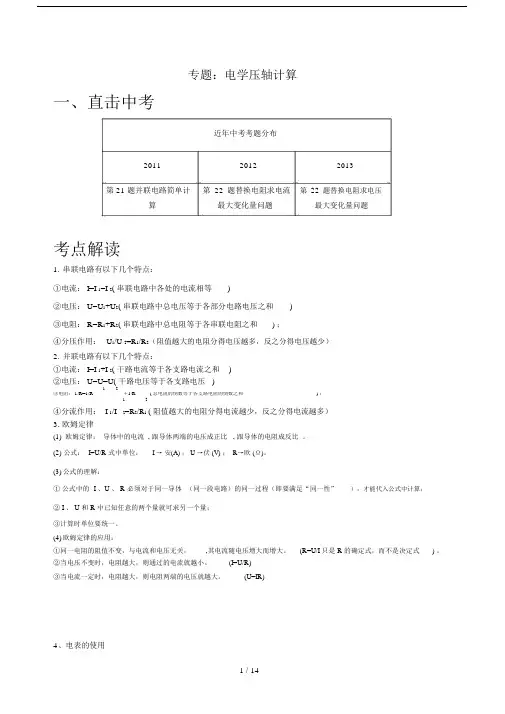

专题：电学压轴计算一、直击中考近年中考考题分布201120122013第 21 题并联电路简单计第22题替换电阻求电流第22题替换电阻求电压算最大变化量问题最大变化量问题考点解读1.串联电路有以下几个特点：①电流： I=I 1=I 2( 串联电路中各处的电流相等)②电压： U=U1+U2( 串联电路中总电压等于各部分电路电压之和)③电阻： R=R1+R2( 串联电路中总电阻等于各串联电阻之和) ；④分压作用：U1/U 2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少）2.并联电路有以下几个特点：①电流： I=I 1+I 2( 干路电流等于各支路电流之和 )②电压： U=U=U( 干路电压等于各支路电压 )1 2③电阻： 1/R=1/R ＋1/R2 ( 总电阻的倒数等于各支路电阻的倒数之和) ；1④分流作用： I 1/I 2=R2/R1 ( 阻值越大的电阻分得电流越少，反之分得电流越多）3. 欧姆定律(1)欧姆定律：导体中的电流 , 跟导体两端的电压成正比 , 跟导体的电阻成反比。

(2) 公式：I=U/R 式中单位：I →安(A) ； U →伏 (V) ； R→欧 (Ω)。

(3)公式的理解：①公式中的I 、U 、 R 必须对于同一导体（同一段电路）的同一过程（即要满足“同一性”），才能代入公式中计算；② I 、 U 和 R 中已知任意的两个量就可求另一个量；③计算时单位要统一。

(4)欧姆定律的应用：①同一电阻的阻值不变，与电流和电压无关，,其电流随电压增大而增大。

(R=U/I 只是 R 的确定式，而不是决定式) 。

②当电压不变时，电阻越大，则通过的电流就越小。

(I=U/R)③当电流一定时，电阻越大，则电阻两端的电压就越大。

(U=IR)4、电表的使用电流表电压表使用与用电器串联 与用电器并联量程0~0.6A 、0~3A 0~3V 、0~15V最小分度值0.02A 、0.1A0.1V 、 0.5V三、一模真题汇编【考点精练一：阻值范围问题】1、（ 2014 宝山一模22 题）在图 11 所示的电路中，电源电压保持5 伏不变， R 的阻值为10 欧。

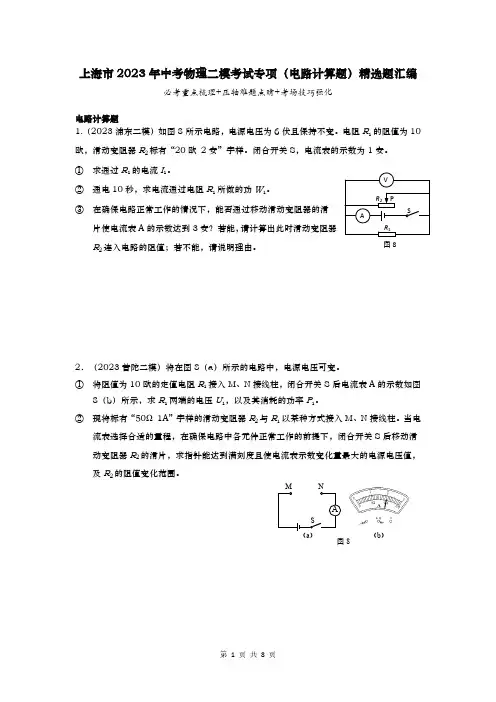

上海市2023年中考物理二模考试专项（电路计算题）精选题汇编必考重点梳理+压轴难题点睛+考场技巧强化电路计算题1.（2023浦东二模）如图8所示电路，电源电压为6伏且保持不变。

电阻R 1的阻值为10欧，滑动变阻器R 2标有“20欧 2安”字样。

闭合开关S，电流表的示数为1安。

① 求通过R 1的电流I 1。

② 通电10秒，求电流通过电阻R 1所做的功W 1。

③ 在确保电路正常工作的情况下，能否通过移动滑动变阻器的滑片使电流表A 的示数达到3安？若能，请计算出此时滑动变阻器R 2连入电路的阻值；若不能，请说明理由。

2．（2023普陀二模）将在图8（a）所示的电路中，电源电压可变。

① 将阻值为10欧的定值电阻R 1接入M、N 接线柱，闭合开关S 后电流表A 的示数如图8（b）所示，求R 1两端的电压U 1，以及其消耗的功率P 1。

② 现将标有“50Ω 1A”字样的滑动变阻器R 2与R 1以某种方式接入M、N 接线柱。

当电流表选择合适的量程，在确保电路中各元件正常工作的前提下，闭合开关S 后移动滑动变阻器R 2的滑片，求指针能达到满刻度且使电流表示数变化量最大的电源电压值，及R 2的阻值变化范围。

（b ）图8 图83.（2023宝山二模）在图8电路中，定值电阻R 1=10Ω。

闭合开关S，将滑动变阻器R 2的滑片P 从最左端A 移至中点M 的过程中，电压表的示数变化了0.5伏；当滑片P 位于M 点时，电流表的示数为0.15安。

求：① 当滑片P 位于M 点时，电阻R 1两端的电压U 1。

② 当滑片P 位于A 点时，电压表示数U V 和电流表示数I A 。

③ 电源电压U 0和滑动变阻器R 2的最大阻值R 2max 。

4．（2023松江二模）在图7所示的电路中，电源电压为20伏保持不变，电阻R 1阻值为10欧，滑动变阻器R 2上标有“50欧 1安”字样。

闭合开关S，通过电阻R 1的电流为0.8安。

① 求R 1两端的电压U 1。

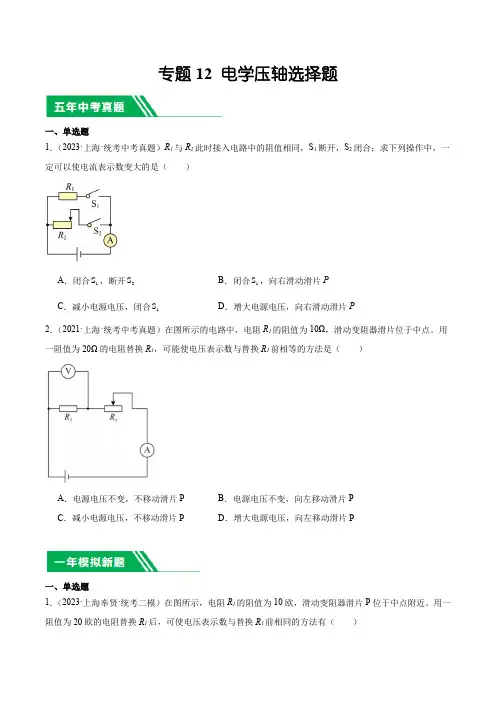

专题12 电学压轴选择题一、单选题1．（2023·上海·统考中考真题）R 1与R 2此时接入电路中的阻值相同，S 1断开，S 2闭合；求下列操作中，一定可以使电流表示数变大的是（ ）A ．闭合1S ，断开2SB ．闭合1S ，向右滑动滑片PC ．减小电源电压，闭合1SD ．增大电源电压，向右滑动滑片P2．（2021·上海·统考中考真题）在图所示的电路中，电阻R 1的阻值为10Ω，滑动变阻器滑片位于中点。

用一阻值为20Ω的电阻替换R 1，可能使电压表示数与替换R 1前相等的方法是（ ）A ．电源电压不变，不移动滑片PB ．电源电压不变，向左移动滑片PC ．减小电源电压，不移动滑片PD ．增大电源电压，向左移动滑片P一、单选题1．（2023·上海奉贤·统考二模）在图所示，电阻R 1的阻值为10欧，滑动变阻器滑片P 位于中点附近。

用一阻值为20欧的电阻替换R 1后，可使电压表示数与替换R 1前相同的方法有（ ）①电源电压不变，向左移动滑片P；①电源电压不变，向右移动滑片P；①减小电源电压，不移动滑片P；①增大电源电压，向左移动滑片P；A．①①B．①①C．①①D．①①2．（2023·上海普陀·统考二模）轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，开关S1闭合，日间行车灯L1发光，如果开关S2再闭合，近灯光L2可同时发光，在下列图中所示的电路中，符合上述情况的是（）A．B．C．D．3．（2023·上海嘉定·统考二模）在图所示的电路中，电源电压保持不变。

将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。

移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动4．（2023·上海浦东新·统考二模）如图所示，定值电阻R1、滑动变阻器R2和开关S以某种方式连接在电路中的M、N两点之间，一开始开关为闭合状态。

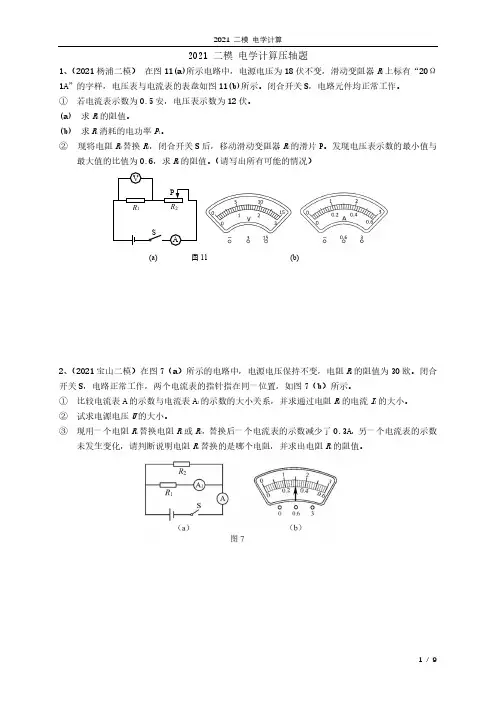

2021 二模 电学计算压轴题1、（2021杨浦二模） 在图11(a)所示电路中，电源电压为18伏不变，滑动变阻器R 2上标有“20Ω 1A ”的字样，电压表与电流表的表盘如图11(b)所示。

闭合开关S ，电路元件均正常工作。

① 若电流表示数为0.5安，电压表示数为12伏。

(a) 求R 1的阻值。

(b) 求R 1消耗的电功率P 1。

② 现将电阻R 0替换R 1，闭合开关S 后，移动滑动变阻器R 2的滑片P 。

发现电压表示数的最小值与最大值的比值为0.6，求R 0的阻值。

（请写出所有可能的情况）2、（2021宝山二模）在图7（a ）所示的电路中，电源电压保持不变，电阻R 1的阻值为30欧。

闭合开关S ，电路正常工作，两个电流表的指针指在同一位置，如图7（b ）所示。

① 比较电流表A 的示数与电流表A 1的示数的大小关系，并求通过电阻R 1的电流I 1的大小。

② 试求电源电压U 的大小。

③ 现用一个电阻R x 替换电阻R 1或R 2，替换后一个电流表的示数减少了0.3A ，另一个电流表的示数未发生变化，请判断说明电阻R x 替换的是哪个电阻，并求出电阻R x 的阻值。

(a) 图11 (b)R 1 R 2SAVP3、（2021崇明二模）在图10（a ）所示的电路中，电源电压为12伏，电阻R 1的阻值为40欧。

①闭合电键S ，求电流表的示数。

②闭合电键S ，求电阻R 1上的电功率。

③电路中有A 、B 、C 三点，现将电阻R 2并联接入其中的某两点，当开关S 断开时，观察到电流表的指针如图10（b ）所示。

根据表中相关信息，请写出电阻R 2的接入点，并计算电阻R 2的阻值。

4、（2021奉贤二模）如图8（a ）所示，电源电压保持6伏不变。

① 若电阻R 1的阻值为10欧，闭合开关S 后，求通过电阻R 1的电流I 1和电阻R 1消耗的电功率P 1。

② 若保持电阻R 1的阻值不变，当移动变阻器的滑片P 时，电流表的示数发生变化，其最小值如图8（b ）所示，最大值为满刻度。

S电学计算压轴题1．在图1所示的电路中，电源电压为6伏且保持不变，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样。

闭合电键S 后，电压表V 的示数如图2所示。

⑴ 求通过电阻R 1的电流I 1。

⑵ 求此时变阻器连入电路的电阻R 2及它消耗的电功率P 2。

⑶ 现有 规格为“0.3安 500欧”和“2安 50欧”的滑动变阻器各一个。

请选择其中一个变阻器替换图1中的R 2，要求：在移动变阻器滑片P 的过程中，电压表示数的变化量最大。

选择：规格是________________滑动变阻器。

求出：电压表示数的最大变化量ΔU 。

2．在图3所示电路中，R 1=20欧，滑动变阻器R 2标有“50欧，2安”字样，闭合电键S ，移动变阻器滑片P 至中点，电流表示数如图4所示，（1）求此时电压表示数，请在电压表中标出量程及大小。

（2）求移动滑动变阻器滑片的过程中，电路的最大总功率。

（3）在电压表、电流表的量程均不改变的情况下，用新的电源去替换原来的电源，要求，在移动滑动变阻器滑片的过程中，两电表分别能达到某量程的满刻度，且电路正常工作。

求满足上述要求替换电源的电压（求电源电压范围）。

3．在图5所示的电路中，电源电压为12伏且保持不变，电阻R 1的阻R 1PS VR 2 图2图3 S R 1 A P R 2 V V 0 5 10 15 0 1 2 3 3 15 - 0.22 0 1 2 A 0 0.40.6 0.6 3 - 图4值为30欧，滑动变阻器R 2上标有“20Ω 2A ”字样。

闭合电键S 后，电压表V 的示数为9伏。

求：① 通过电阻R 1的电流I 1。

② 此时变阻器R 2消耗的电功率P 2。

③ 现有几种定值电阻和变阻器的组合：甲（5欧、“10欧 2安”），乙（5欧、“50欧 1安”），丙（10欧、“20欧 2安”），丁（10欧、“50欧 1安”）。

请选择合适的组合替换R 1、R 2。

2018.4上海中考物理二模汇编—电学压轴计算宝山嘉定22．在图13所示的电路中，电源电压恒定不变，R 1的阻值为10欧。

闭合电键S ，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U 。

⑵求电阻R 2的阻值。

⑶现用R 0替换电阻R 1、R 2中的一个，使图13中的电压表的示数变为2伏。

求电阻R 0消耗的电功率P 0。

崇明22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S 后，电流表A 的示数为0.5安培．（1）求电阻R1两端的电压U1； （2）求电阻R2的阻值；（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．奉贤22. 如图12（a ）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。

闭合电键S 移动变阻器滑片P ，当电压表V 的示数如图12（b ）所示时，求：① 流过电阻R1的电流I1。

② 滑动变阻器连入电路的阻值R2。

③ 在移动变阻器滑片P 的过程中电压表示数的最大变化量 U 最大。

黄浦21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S 后，通过R1的电流为0.2安。

①求R1两端的电压U1。

②求10秒内电流通过R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P 到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。

图13R 2 SAVR 1（a ） 图10 SRR P SR R PA金山21．在图10（a ）所示的电路中，电源电压12伏保持不变，变阻器R2上标有“20 2A ”字样。

闭合电键S 后，电流表的示数为0.5安。

（1） 求电阻R1的阻值。

（2） 10秒内电流通过电阻R1所做的功W1。

（3） 若用定值电阻R0替换R1，并将R0和R2按图10（b ）所示接入相同电源的电路，移动滑片P ，在电路安全的情况下，使图（a ）中电路的最大电功率是图（b ）中电路最小电功率的5倍，求R0的阻值。

2014年上海中考二模物理电学压轴题汇总22．（奉贤）在图14所示的电路中，电阻R 1的阻值为20欧，滑动变阻器R 2上标有“10 2.5A ”字样。

闭合电键S ，电流表A 的示数为0.9安。

（1）若电源电压为6伏，求通过电阻R 1的电流I 1和变阻器R 2消耗的电功率P 2；（2）若电源电压可变，电流表A 选接“0~3A ”量程。

现用定值电阻R 0替换R 1，要求：电源电压取6~12伏之间任一值，在移动变阻器滑片P 的过程中，电流表A 的指针能达到满刻度处。

第一，现有阻值为10欧和15欧的两个电阻，满足上述要求时应选择的电阻阻值为_______欧。

第二，满足上述要求时替换的定值电阻R 0的取值范围为_______欧至_______欧。

21．（虹口）电源电压为18伏保持不变，电阻R 1的阻值为10欧。

闭合电键S 后，电流表A 的示数如图13（a ）所示。

① 求电阻R 1两端的电压U 1。

② 求电阻R 2的阻值。

③ 现选择标有 “10Ω 2Α”、“50Ω 1.5Α”字样的滑动变阻器替换电阻R 2，要求：在移动变阻器滑片P 的过程中，电压表示数的变化量最大（电压表的表盘如图 13（b ）所示）。

问：选择哪一个变阻器替换电阻R 2?求出相应电压表的变化范围。

22．（黄浦）在图11（a ）所示电路中，电源电压可在6~12伏范围内调节，电阻R 1的阻值为10欧。

①求通过电阻R 1的最小电流I 1最小。

②若通过变阻器R 2的电流为0.5安，求10秒内电流通过R 2所做功的最大值W 2最大。

③现有标有“20Ω 2A ”、“50Ω 1A ”字样的滑动变阻器可供选择，有一个表盘如图11（b ）所示的电流表可接入电路。

若电源电压调至某一数值且保持不变，当选用标有 字样的变阻器替换R 2，并把电流表接入 点时（选填“M ”、“N ”或“M 、N ”），在移动变阻器滑片P 的过程中电流表示数的变化量ΔI 最大。

求电流表示数的最大变化量ΔI 最大。
