上海市2018年中考物理二模汇编 电学压轴计算(含答案)

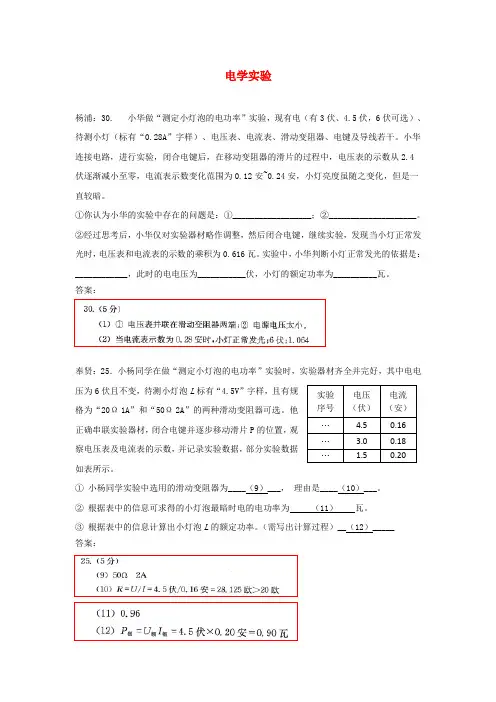

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A ”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏且不变，待测小灯泡L 标有“4.5V ”字样，且有规格为“20Ω 1A ”和“50Ω 2A ”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P 的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

① 小杨同学实验中选用的滑动变阻器为____（9）___， 理由是____（10）___。

② 根据表中的信息可求得的小灯泡最暗时电源的电功率为 （11） 瓦。

③ 根据表中的信息计算出小灯泡L 的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。

上海市2018届中考二模汇编——电学实验-(测功率)————————————————————————————————作者：————————————————————————————————日期：汇编——电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A ”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏且不变，待测小灯泡L 标有“4.5V ”字样，且有规格为“20Ω 1A ”和“50Ω 2A ”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P 的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

① 小杨同学实验中选用的滑动变阻器为____（9）___， 理由是____（10）___。

② 根据表中的信息可求得的小灯泡最暗时电源的电功率为 （11） 瓦。

③ 根据表中的信息计算出小灯泡L 的额定功率。

（需写出计算过程）__（12）_____ 答案：实验序号 电压 （伏） 电流 （安） … 4.5 0.16 … 3.0 0.18 …1.50.20宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。

压强压轴计算青浦21．柱形轻质薄壁容器的底面积为1×10 2 米2，如图8 所示，内盛2 千克的水后置于水平地面上。

①求容器对水平地面的压强p。

②现将一块体积为1×10-3 米3 的物体完全浸没在容器的水中后，测得容器底部受到水的压强为2450 帕。

通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的质量m 溢水，若无水溢出请说明理由。

图8静安21．如图9所示，薄壁圆柱形容器置于水平地面上，容器内盛有质量为6千克、深为0.3 米的水。

①求容器中水的体积V水。

图9②求水对容器底部的压强p水。

③若容器对地面的压强为3920 帕，求容器对地面的压力F容。

松江21．如图10所示，置于水平桌面上的A、B是两个完全相同的薄壁柱形容器，质量为0.5千克，底面积为0.01米2，分别装有体积为2.5×10﹣3米3的水和深度为0.3米的酒精，（ρ酒精=0.8×103千克/米3）。

求：①水的质量m水。

② A容器对水平桌面的压强p A。

③若在两个容器中抽出相同深度的液体△h后，两容器中液体对底部的压强相等，请计算出△h的大小。

长宁21．如图11所示，轻质薄壁柱形溢水杯甲和柱形容器乙放在水平桌面上，溢水杯甲和容器乙的底面积分别为2×10-2米2和1×10-2米2。

在溢水杯甲中注入水直到溢水口，此时水的深度为0.2米。

求：①溢水杯甲底部受到水的压强p水。

②溢水杯甲对水平地面的压力F甲。

③若将一个金属球浸没在溢水杯甲中，水通过溢水口流入柱形容器乙中，发现此时溢水杯甲对水平地面的压强增加量等于容器乙对水平地面的压强（乙容器中水未溢出），求放入金属球的密度ρ。

11杨浦25. 如图14 所示，轻质薄壁圆柱形容器甲和圆柱体乙置于水平地面上。

甲的底面积为0.01 米2（容器足够高），盛有0.2 米深的水；圆柱体乙的底面积为0.005 米2、高为 0.8 米，密度为2×103千克/米3。

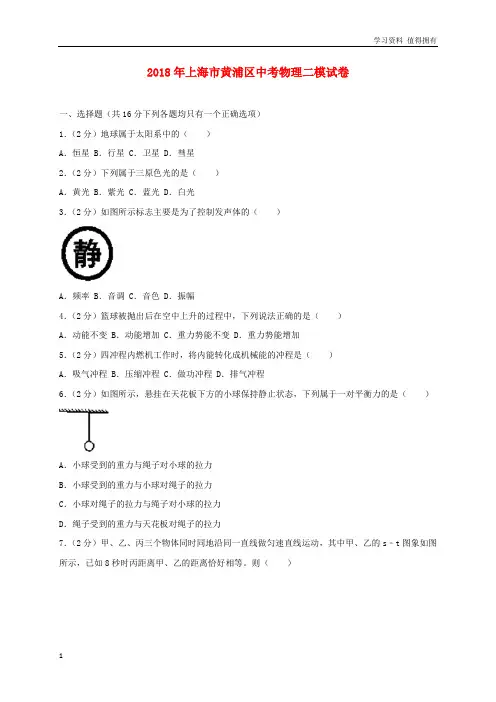

2018年上海市黄浦区中考物理二模试卷一、选择题（共16分下列各题均只有一个正确选项）1．（2分）地球属于太阳系中的（）A．恒星 B．行星 C．卫星 D．彗星2．（2分）下列属于三原色光的是（）A．黄光 B．紫光 C．蓝光 D．白光3．（2分）如图所示标志主要是为了控制发声体的（）A．频率 B．音调 C．音色 D．振幅4．（2分）篮球被抛出后在空中上升的过程中，下列说法正确的是（）A．动能不变 B．动能增加 C．重力势能不变 D．重力势能增加5．（2分）四冲程内燃机工作时，将内能转化成机械能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程6．（2分）如图所示，悬挂在天花板下方的小球保持静止状态，下列属于一对平衡力的是（）A．小球受到的重力与绳子对小球的拉力B．小球受到的重力与小球对绳子的拉力C．小球对绳子的拉力与绳子对小球的拉力D．绳子受到的重力与天花板对绳子的拉力7．（2分）甲、乙、丙三个物体同时同地沿同一直线做匀速直线运动，其中甲、乙的s﹣t图象如图所示，已如8秒时丙距离甲、乙的距离恰好相等。

则（）A．丙可能与甲的运动方向相反B．丙的s﹣t图一定在甲的图线上方C．丙一定与乙的运动方向相同D．丙的s﹣t图线可能在乙的图线下方8．（2分）如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将图（a）中的R1与（b）中的R3互换A．0个B．1个C．2个D．3个二、填空题（共23分）9．（3分）一节新干电池的电压是伏。

额定功率为0.5千瓦的用电器正常工作2小时，耗电度；电能与其他形式能的转化必然遵循定律。

10．（3分）地球间步卫星绕地运动是由于力可以改变物体的，此过程中以地球为参照物，卫星是的（选填“运动”或“静止”），它的惯性将（选填“变大”、“不变”或“变小”）。

汇编——电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、伏，6伏可选）、待测小灯（标有“”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从伏逐渐减小至零，电流表示数变化范围为安~安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏且不变，待测小灯泡L标有“”字样，且有规格为“20Ω 1A2A”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x，电流表、电压表（0～15V档损坏），滑动变阻器（标有“20Ω 2A”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为伏，电流表示数为安；接着他将滑片P向左移至中点时，电压表示数为伏，电流表示数如图16（b）所示。

2018各区二模电学计算题1.（宝山区）在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。

闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U。

⑵求电阻R2的阻值。

⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。

求电阻R0消耗的电功率P0。

2.（奉贤区）如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω0.5Α”字样。

闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：①流过电阻R1的电流I1。

②滑动变阻器连入电路的阻值R2。

③在移动变阻器滑片P的过程中电压表示数的最大变化量 U最大。

3.（虹口区）在图11所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。

闭合电键S后，电流表的示数为1安。

①求电阻R1两端的电压U1。

②求通电5秒，电流通过R1做的功W1。

③小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。

他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。

请根据上述信息求出电阻R2的值。

4.（黄浦区）如图所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S后，通过R1的电流为0.2安，①求R1两端的电压U1②求10秒电流通过电阻R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R25.（金山区）在图10（a ）所示的电路中，电源电压12伏保持不变，变阻器R 2上标有“20 2A ”字样。

闭合电键S 后，电流表的示数为0.5安。

（1） 求电阻R 1的阻值。

（2） 10秒电流通过电阻R 1所做的功W 1。

（3） 若用定值电阻R 0替换R 1，并将R 0和R 2按图10（b ）所示接入相同电源的电路，移动滑片P ，在电路安全的情况下，使图（a ）中电路的最大电功率是图（b ）中电路最小电功率的5倍，求R 0的阻值。

0 1 2 3 4 5 6t /s /0 2 4 6 8 10 12t /s /甲乙图11．原子中带负电的粒子是 A ．核子B ．质子C ．中子D ．电子2．吉他表演时，演奏者用较大的力拨动琴弦是为了调节琴声的 A ．响度B ．音调C ．音色D ．频率3．四冲程热机在工作时，将机械能转化为内能的是 A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程4．一束光从空气斜射入玻璃砖中，若入射角为45°，则折射角可能为 A ．60°B ．50°C ．28°D ．0°5．质量相等的煤油和水（c 煤油<c 水），吸收相同热量后 A ．煤油升高的温度多 B ．水升高的温度多 C ．升高的温度一样多D ．以上情况均可能6．甲、乙两小车同时同地沿同一直线做匀速运动，它们的s -t 图像分别如图1所示。

根据图像分析可知A ．经6秒两车一定相距米B ．经12秒两车相距可能为米C ．经12秒两车一定相距米D ．经6秒两小车可能相距3米16．重6牛的小球用细线悬挂在天花板上，用力的图示法在图7中画出它受到的重力G 。

17．根据平面镜成像特点，在图8中画出物体AB 在平面镜MN 中所成的像A B。

18．根据图9中通电螺线管的S 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极。

图7 图8 图9B MA电源S欢迎上海学校的老师选用，本系列为2018年上海的二模卷汇编，共13套。

右上角的方框可以打P （pass ）字意为订正通过。

“-1”都为基础卷，建议课堂限时训练。

“-2”都为提高卷，建议作为回家作业。

一套-1与-2拼成一套二模卷。

kimmy015版权所有© 谢绝抄袭！其它试卷详情进入本人的个人主页寻O图149．教室里的日光灯额定电压是 （1） 伏，投影仪和日光灯之间是 （2） 连接的（选填“串联”或“并联”）。

教室里日光灯总功率为千瓦，如果在大课间活动时能够及时关灯，每天大课间活动时间是小时，则每天可以节约用电 （3） 千瓦时。

2018各区二模电学计算题1.（宝山区）在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。

闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U。

⑵求电阻R2的阻值。

⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。

求电阻R0消耗的电功率P0。

2.（奉贤区）如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω0.5Α”字样。

闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：①流过电阻R1的电流I1。

②滑动变阻器连入电路的阻值R2。

③在移动变阻器滑片P的过程中电压表示数的最大变化量 U最大。

3.（虹口区）在图11所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。

闭合电键S后，电流表的示数为1安。

①求电阻R1两端的电压U1。

②求通电5秒，电流通过R1做的功W1。

③小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。

他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。

请根据上述信息求出电阻R2的值。

4.（黄浦区）如图所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S后，通过R1的电流为0.2安，①求R1两端的电压U1②求10秒电流通过电阻R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R25.（金山区）在图10（a）所示的电路中，电源电压12伏保持不变，变阻器R2上标有“202A”字样。

闭合电键S后，电流表的示数为0.5安。

（1）求电阻R1的阻值。

（2）10秒电流通过电阻R1所做的功W1。

（3）若用定值电阻R0替换R1，并将R0和R2按图10（b）所示接入相同电源的电路，移动滑片P，在电路安全的情况下，使图（a）中电路的最大电功率是图（b）中电路最小电功率的5倍，求R0的阻值。

2018年上海市普陀区中考物理二模试卷一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．（3分）摄氏温标规定，在标准大气压下，冰水混合物的温度为（）A．0℃B．20℃C．60℃D．100℃2．（3分）下列各星球中，属于行星的是（）A．月球B．地球C．彗星D．太阳3．（3分）古筝表演前，演奏者调节琴弦的松紧是为调节琴声的（）A．响度B．音调C．音色D．振幅4．（3分）光从空气斜射入玻璃中，折射角为35°，入射角可能为（）A．0°B．20°C．60°D．90°5．（3分）如图所示，是四冲程发动机工作时的一个冲程，下列说法中正确的是（）A．这是压缩冲程，该冲程将机械能转化为内能B．这是压缩冲程，该冲程将内能转化为机械能C．这是做功冲程，该冲程将内能转化为机械能D．这是做功冲程，该冲程将机械能转化为内能6．（3分）如图所示，通电螺线管N极，磁感线方向、小磁针N极和电源正负极标注正确的是（）A．B．C．D．7．（3分）甲、乙两车同时、同地、同向沿直线运动，它们的s﹣t图象如图所示，下列说法中正确的是（）A．甲车的速度大于乙车的速度B．运动过程中，甲、乙两车之间的距离始终不变C．运动2.4米，甲车比乙车多用4秒D．运动5秒，乙车通过的路程比甲车多1.2米8．（3分）在图所示的电路中，电源电压保持不变，当电键S由断开到闭合，电压表V1和V2示数均不变。

若电路故障只出现在电阻R1或R2，断开电键S，用完好的小灯L替换R1或R2进行检测，下列判断正确的是（）A．用灯L替换R2，灯L亮，一定R1短路B．用灯L替换R1，灯L亮，一定R2短路C．用灯L替换R2，灯L不亮，一定R1断路D．用灯L替换R1，灯L不亮，一定R2断路二、填空题（共23分）请将结果填入答题纸的相应位置．9．（3分）一节干电池电压为伏。

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电电格为“20Ω1A”和“50Ω2A”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。
