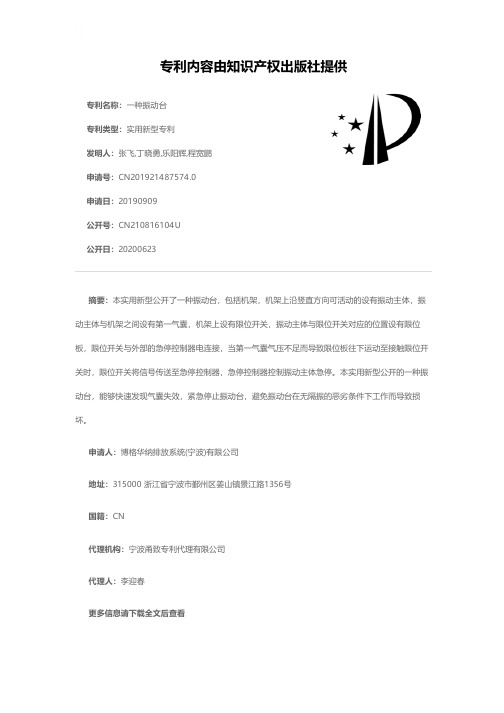

专利名称：一种振动台
专利类型：实用新型专利
发明人：张飞,丁晓勇,乐阳辉,程宽鹏申请号：CN201921487574.0
申请日：20190909
公开号：CN210816104U
公开日：
20200623
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种振动台，包括机架，机架上沿竖直方向可活动的设有振动主体，振动主体与机架之间设有第一气囊，机架上设有限位开关，振动主体与限位开关对应的位置设有限位板，限位开关与外部的急停控制器电连接，当第一气囊气压不足而导致限位板往下运动至接触限位开关时，限位开关将信号传送至急停控制器，急停控制器控制振动主体急停。

本实用新型公开的一种振动台，能够快速发现气囊失效，紧急停止振动台，避免振动台在无隔振的恶劣条件下工作而导致损坏。

申请人：博格华纳排放系统(宁波)有限公司
地址：315000 浙江省宁波市鄞州区姜山镇景江路1356号
国籍：CN
代理机构：宁波甬致专利代理有限公司
代理人：李迎春
更多信息请下载全文后查看。

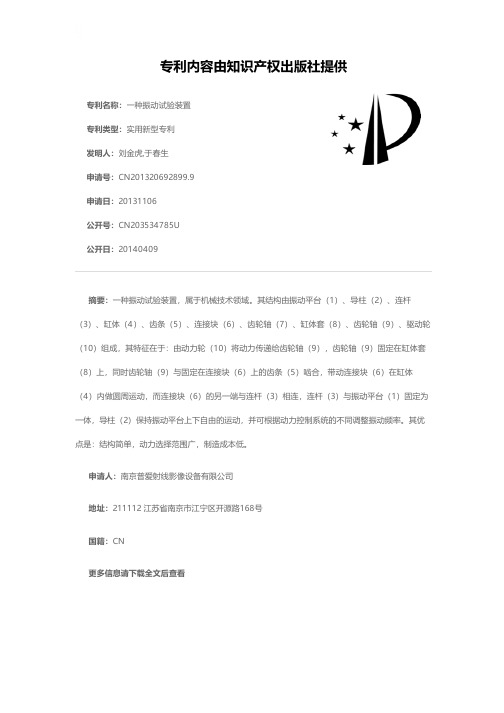

专利名称：一种振动试验装置专利类型：实用新型专利
发明人：刘金虎,于春生
申请号：CN201320692899.9申请日：20131106
公开号：CN203534785U
公开日：
20140409
专利内容由知识产权出版社提供
摘要：一种振动试验装置，属于机械技术领域。

其结构由振动平台（1）、导柱（2）、连杆（3）、缸体（4）、齿条（5）、连接块（6）、齿轮轴（7）、缸体套（8）、齿轮轴（9）、驱动轮（10）组成，其特征在于：由动力轮（10）将动力传递给齿轮轴（9），齿轮轴（9）固定在缸体套（8）上，同时齿轮轴（9）与固定在连接块（6）上的齿条（5）啮合，带动连接块（6）在缸体（4）内做圆周运动，而连接块（6）的另一端与连杆（3）相连，连杆（3）与振动平台（1）固定为一体，导柱（2）保持振动平台上下自由的运动，并可根据动力控制系统的不同调整振动频率。

其优点是：结构简单，动力选择范围广，制造成本低。

申请人：南京普爱射线影像设备有限公司
地址：211112 江苏省南京市江宁区开源路168号
国籍：CN
更多信息请下载全文后查看。

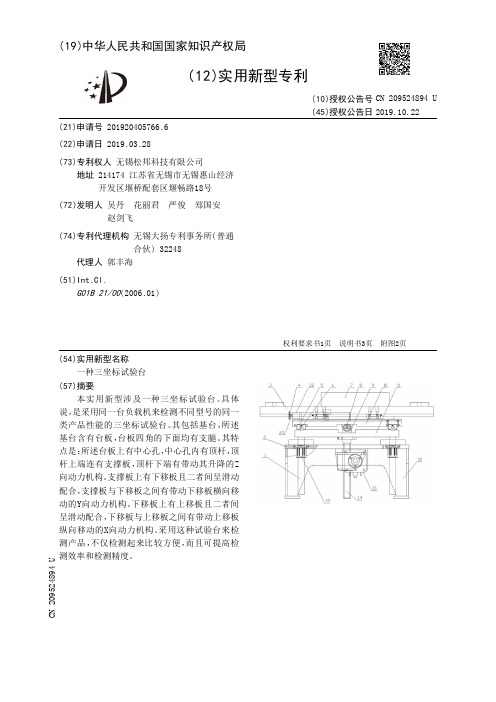

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920405766.6(22)申请日 2019.03.28(73)专利权人 无锡松邦科技有限公司地址 214174 江苏省无锡市无锡惠山经济开发区堰桥配套区堰畅路18号(72)发明人 吴丹　花丽君　严俊　郑国安　赵剑飞　(74)专利代理机构 无锡大扬专利事务所(普通合伙) 32248代理人 郭丰海(51)Int.Cl.G01B 21/00(2006.01)(54)实用新型名称一种三坐标试验台(57)摘要本实用新型涉及一种三坐标试验台。

具体说，是采用同一台负载机来检测不同型号的同一类产品性能的三坐标试验台。

其包括基台，所述基台含有台板，台板四角的下面均有支腿。

其特点是：所述台板上有中心孔，中心孔内有顶杆，顶杆上端连有支撑板，顶杆下端有带动其升降的Z 向动力机构。

支撑板上有下移板且二者间呈滑动配合，支撑板与下移板之间有带动下移板横向移动的Y向动力机构。

下移板上有上移板且二者间呈滑动配合，下移板与上移板之间有带动上移板纵向移动的X向动力机构。

采用这种试验台来检测产品，不仅检测起来比较方便，而且可提高检测效率和检测精度。

权利要求书1页 说明书3页 附图2页CN 209524894 U 2019.10.22C N 209524894U1.一种三坐标试验台，包括基台，所述基台含有台板，台板四角的下面均有支腿；其特征在于：所述台板上有中心孔，中心孔内有顶杆，顶杆上端连有支撑板，顶杆下端有带动其升降的Z向动力机构；支撑板上有下移板且二者间呈滑动配合，支撑板与下移板之间有带动下移板横向移动的Y向动力机构；下移板上有上移板且二者间呈滑动配合，下移板与上移板之间有带动上移板纵向移动的X向动力机构；试验时，被试产品置于上移板上。

2.如权利要求1所述的三坐标试验台，其特征在于：所述Z向动力机构含有蜗壳，蜗壳相对的侧壁上均有轴孔，轴孔内有转轴，转轴两端借助轴承与相应轴孔间呈活动配合；蜗壳内的转轴上有蜗轮；所述顶杆为蜗杆，其与蜗轮啮合在一起；转轴一端连有接杆，接杆外端有下手轮。

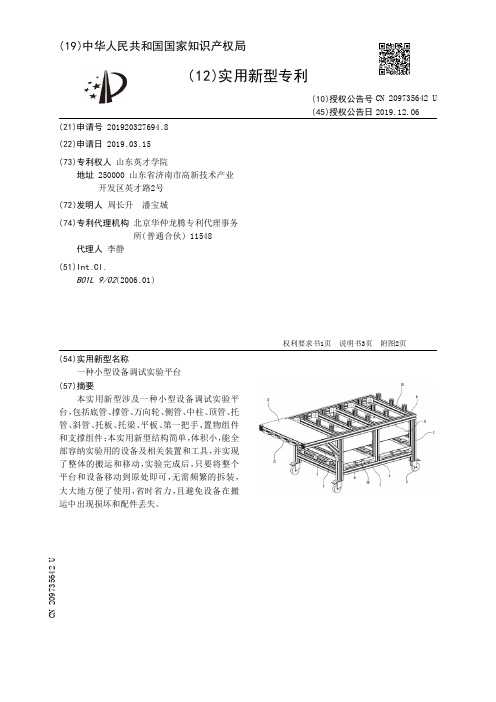

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920327694.8(22)申请日 2019.03.15(73)专利权人 山东英才学院地址 250000 山东省济南市高新技术产业开发区英才路2号(72)发明人 周长升　潘宝城　(74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 李静(51)Int.Cl.B01L 9/02(2006.01)(54)实用新型名称一种小型设备调试实验平台(57)摘要本实用新型涉及一种小型设备调试实验平台，包括底管、撑管、万向轮、侧管、中柱、顶管、托管、斜管、托板、托梁、平板、第一把手、置物组件和支撑组件；本实用新型结构简单，体积小，能全部容纳实验用的设备及相关装置和工具，并实现了整体的搬运和移动，实验完成后，只要将整个平台和设备移动到原处即可，无需频繁的拆装，大大地方便了使用，省时省力，且避免设备在搬运中出现损坏和配件丢失。

权利要求书1页 说明书3页 附图2页CN 209735642 U 2019.12.06C N 209735642U权　利　要　求　书1/1页CN 209735642 U1.一种小型设备调试实验平台，包括底管、撑管、万向轮、侧管、中柱、顶管、托管、斜管、托板、托梁、平板、第一把手、置物组件和支撑组件，其特征在于，所述平板的下平面左右两侧均固定有一个相互对称且平行分布的顶管，每个所述顶管的下侧侧面上均固定有两个竖直分布的撑管，每个所述撑管的下端均固定有一个万向轮；左侧的两个所述撑管之间和右侧的两个所述撑管之间均固定有一个相互对称且横向分布的底管，前侧的两个所述撑管之间和后侧的两个所述撑管之间均固定有一个相互对称且横向分布的侧管，同侧的一个所述底管和一个所述顶管之间均固定有一个相互对称且竖直分布的中柱，前侧的两个所述撑管之间、后侧的两个所述撑管之间和两个所述中柱之间均固定有一个横向分布且位于同一水平高度的托管，三个所述托管的上侧侧面上固定有托板，同侧的一个所述撑管和一个所述顶管之间均固定有一个斜管；两个所述顶管的之间固定有多个相互平行分布的托梁；最前侧的一个所述托梁的外侧侧面上固定有多个第一把手；其余每个所述托梁的上侧均设置有多个支撑组件；两个所述底管的上方设置有两个置物组件。

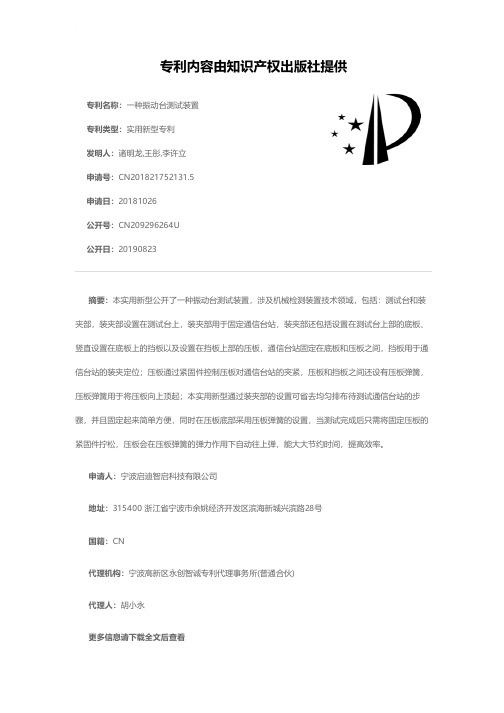

专利名称：一种振动台测试装置专利类型：实用新型专利
发明人：诸明龙,王彤,李许立
申请号：CN201821752131.5申请日：20181026
公开号：CN209296264U
公开日：
20190823
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种振动台测试装置，涉及机械检测装置技术领域，包括：测试台和装夹部，装夹部设置在测试台上，装夹部用于固定通信台站，装夹部还包括设置在测试台上部的底板、竖直设置在底板上的挡板以及设置在挡板上部的压板，通信台站固定在底板和压板之间，挡板用于通信台站的装夹定位；压板通过紧固件控制压板对通信台站的夹紧，压板和挡板之间还设有压板弹簧，压板弹簧用于将压板向上顶起；本实用新型通过装夹部的设置可省去均匀排布待测试通信台站的步骤，并且固定起来简单方便，同时在压板底部采用压板弹簧的设置，当测试完成后只需将固定压板的紧固件拧松，压板会在压板弹簧的弹力作用下自动往上弹，能大大节约时间，提高效率。

申请人：宁波启迪智启科技有限公司
地址：315400 浙江省宁波市余姚经济开发区滨海新城兴滨路28号
国籍：CN
代理机构：宁波高新区永创智诚专利代理事务所(普通合伙)
代理人：胡小永
更多信息请下载全文后查看。

专利名称：一种振动试验机用试验台专利类型：实用新型专利
发明人：张春毅
申请号：CN201821971088.1
申请日：20181128
公开号：CN209280256U
公开日：
20190820
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种振动试验机用试验台，包括振动台本体，所述振动台本体的上端安装有振动面，所述振动面上表面的两侧分别固定安装有横梁，且两组横梁之间安装有纵梁，所述纵梁的一端滑动插接有滑杆，所述横梁上开设有滑槽，所述滑槽内滑动卡接有滑块，所述滑块的端面滑动连接有第一齿部，所述滑槽的侧面开设有第二齿部，所述纵梁的一端通过铰链与滑块铰接，所述纵梁设置有两组；通过在横梁上开设的滑槽内设有第二齿部，便于滑块上安装的第一齿部咬合，通过推动推杆，使得第一齿部滑至滑块下端与第二齿部啮合，进而使滑块无法移动，使得纵梁固定后检测过程中不会受振动而松动，便于检测的进行。

申请人：厦门传茗生物科技有限公司
地址：361100 福建省厦门市同安区同安工业集中区(同安园)281号102-502室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种振动台
专利类型：实用新型专利
发明人：仝宁可,亢立
申请号：CN201821842882.6申请日：20181109
公开号：CN209069550U
公开日：
20190705
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种振动台，包括磁路组件和动圈组件，动圈组件包括动圈骨架，动圈骨架上固定有线圈，线圈的设置在磁路组件中，其中，沿动圈组件的周向设有若干限制动圈组件径向运动的第一导向组件，第一导向组件与动圈组件间具有间隙；第一导向组件中设有气体通道，压缩空气接入第一导向组件，并沿气体通道进入间隙后，在间隙中形成平面气膜。

本实用新型通过对动圈组件的非接触式导向，有效减小了第一导向组件的摩擦力，降低了波形失真度，同时借助平面气膜遏制了测试时动圈组件自身的转动，提高了试验精度，满足对精密传感器的计量校准测试要求。

申请人：苏州东菱振动试验仪器有限公司
地址：215000 江苏省苏州市高新区科技城龙山路2号
国籍：CN
代理机构：苏州市中南伟业知识产权代理事务所(普通合伙)
代理人：杨慧林
更多信息请下载全文后查看。

专利名称：一种双振动台试验测量装置专利类型：实用新型专利
发明人：董智远,王海燕,皮立强
申请号：CN201821753702.7
申请日：20181026
公开号：CN209027759U
公开日：
20190625
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种双振动台试验测量装置，包括定位板与激光源，所述定位板与所述激光源分别位于一个振动台上，所述定位板上设有标准线，所述激光源的发射端与振动台的距离和所述标准线与振动台的距离相等，根据所述激光源发射的光斑打在所述定位板上相对于标准线的位置确定测量结果，本实用新型通过转换组件的设置使激光源发射的圆形光斑转化变成水平的较窄的线形光斑，便于操作者在测量时的观察，提高了振动台调整的精度，进而提高了产品安装的准确性，减少了因两振动台高度不一致而引起的试验产品的附加应力，有效避免了质量、安全隐患；同时节省了调整的时间，提高了安装效率。

申请人：航天科工防御技术研究试验中心
地址：100085 北京市海淀区永定路50号
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：李弘
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920204951.9(22)申请日 2019.02.15(73)专利权人 苏州富港工业检测技术有限公司地址 215100 江苏省苏州市吴中区横泾街道木东路7565号(72)发明人 杨元元　李过　贾广武　(74)专利代理机构 无锡市汇诚永信专利代理事务所(普通合伙) 32260代理人 王闯(51)Int.Cl.G01M 17/007(2006.01)G01M 7/04(2006.01)(54)实用新型名称振动试验平台(57)摘要本实用新型公开了一种振动试验平台，包括支架、弹簧、振动平台和振动电机，振动平台上设置有稳定机构，稳定机构包括两组前轮稳定组件及两组后轮配合组件；前轮稳定组件包括一底壁、前壁，底壁上设有肋条，肋条靠近前壁一侧设有第一斜面，后轮配合组件包括设置于第一凹槽内的气缸，气缸与一顶块相连，顶块一侧设有第二斜面，第二斜面的斜率大于第一斜面的斜率。

本实用新型通过两个侧壁和一个顶壁围成一个一面开口的框体用于限制前轮所在的位置，防止前轮在振动时移动，同时顶壁、平行四边形的肋条上的斜边以及顶块上的斜面能够与车辆整体形成三个接触的点，从而固定整个车辆，避免在振动时车辆掉出振动平台，避免车辆损伤，降低事故发生率。

权利要求书1页 说明书2页 附图1页CN 209311103 U 2019.08.27C N 209311103U权　利　要　求　书1/1页CN 209311103 U1.一种振动试验平台，包括支架(1)，所述支架(1)的上方设有至少两个弹簧(2)，所述弹簧(2)同时与振动平台(3)相连，所述振动平台(3)下方设有振动电机(4)，其特征在于：所述振动平台(3)上设置有稳定机构，所述稳定机构包括设置于所述振动平台(3)上的两组前轮稳定组件及两组后轮配合组件；所述前轮稳定组件包括一底壁(711)、分别设置于所述底壁两侧的侧壁(713)，两个所述侧壁(713)的前端通过前壁(714)相连形成一个一面开口的框体用于限制前轮所在的位置，所述底壁(711)上设有肋条(715)，所述肋条(715)靠近所述前壁(714)一侧设有第一斜面(716)，所述后轮配合组件包括竖直向上设置于所述振动平台(3)上的第一凹槽(8)内的气缸(721)，所述气缸(721)的伸缩杆(722)与一顶块(723)相连，所述顶块靠近后轮的一侧设有第二斜面(724)，所述第二斜面(724)的斜率大于第一斜面(716)的斜率。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217622.8(22)申请日 2019.02.20(73)专利权人 苏州旭博检测服务有限公司地址 215000 江苏省苏州市吴中区木渎镇木胥西路18号4幢(72)发明人 孙士亮　濮龙锋　(51)Int.Cl.G01M 7/02(2006.01)(54)实用新型名称一种电动振动台下导向支撑装置(57)摘要本实用新型公开了一种电动振动台下导向支撑装置，包括静压轴承和曲柄驱动装置，静压轴承和曲柄驱动装置沿着电动振动台的动圈的中心轴线从上至下依次布置于电动振动台的中心磁极内，曲柄驱动装置包括支撑机构，支撑机构为支架，支架包括动力支撑件、导向支撑件，动力支撑件与导向支撑件分体，曲柄驱动装置还包括动力冲击件、冲击导向件、摩擦体，动力冲击件为曲柄结构，动力冲击件设置在支架内，支架支撑动力冲击件，冲击导向件与动力冲击件分体，摩擦体为滚动体，滚动体包括导向滚动体、动力滚动体。

本实用新型一种电动振动台下导向支撑装置，能够避免只有一列摩擦体承受轴或冲击导向件的重力负荷对摩擦体的集中损坏，使该装置更加安全可靠。

权利要求书1页 说明书4页 附图2页CN 209589399 U 2019.11.05C N 209589399U权　利　要　求　书1/1页CN 209589399 U1.一种电动振动台下导向支撑装置，包括静压轴承(11)和曲柄驱动装置(1)，其特征在于：静压轴承(11)和曲柄驱动装置(1)沿着电动振动台的动圈(13)的中心轴线从上至下依次布置于电动振动台的中心磁极(14)内，曲柄驱动装置(1)包括支撑机构，支撑机构为支架(2)，支架(2)包括动力支撑件(3)、导向支撑件(4)，动力支撑件(3)与导向支撑件(4)分体，曲柄驱动装置(1)还包括动力冲击件(5)、冲击导向件(6)、摩擦体(7)，动力冲击件(5)为曲柄结构，动力冲击件(5)设置在支架(2)内，支架(2)支撑动力冲击件(5)，冲击导向件(6)与动力冲击件(5)分体，摩擦体(7)为滚动体，滚动体包括导向滚动体(8)、动力滚动体(9)，导向滚动体(8)与动力滚动体(9)分体，动力滚动体(9)为曲柄结构滚动体，动力支撑件(3)为动力滚动体支撑件，导向支撑件(4)为导向滚动体支撑件，导向滚动体(8)设置在导向滚动体支撑件与冲击导向件(6)之间，动力滚动体(9)设置在动力滚动体支撑件与动力冲击件(5)之间。
