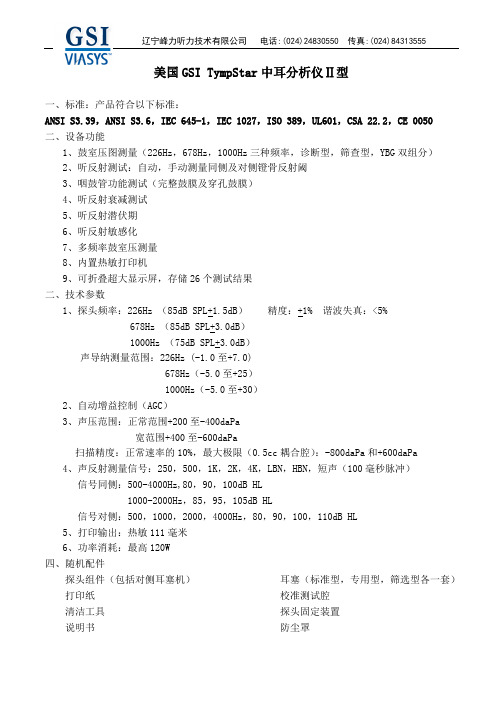

辽宁峰力听力技术有限公司 电话:(024)24830550 传真:(024)84313555美国GSI TympStar 中耳分析仪Ⅱ型一、标准：产品符合以下标准：ANSI S3.39，ANSI S3.6，IEC 645-1，IEC 1027，ISO 389，UL601，CSA 22.2，CE 0050二、设备功能1、鼓室压图测量（226Hz ，678Hz ，1000Hz 三种频率，诊断型，筛查型，YBG 双组分）2、听反射测试：自动，手动测量同侧及对侧镫骨反射阈3、咽鼓管功能测试（完整鼓膜及穿孔鼓膜）4、听反射衰减测试5、听反射潜伏期6、听反射敏感化7、多频率鼓室压测量8、内置热敏打印机9、可折叠超大显示屏，存储26个测试结果二、技术参数1、探头频率：226Hz （85dB SPL+1.5dB ） 精度：+1% 谐波失真：<5%678Hz （85dB SPL+3.0dB ）1000Hz （75dB SPL+3.0dB ）声导纳测量范围：226Hz (-1.0至+7.0)678Hz （-5.0至+25）1000Hz （-5.0至+30）2、自动增益控制（AGC ）3、声压范围：正常范围+200至-400daPa宽范围+400至-600daPa扫描精度：正常速率的10%，最大极限（0.5cc 耦合腔）：-800daPa 和+600daPa4、声反射测量信号：250，500，1K ，2K ，4K ，LBN ，HBN ，短声（100毫秒脉冲）信号同侧：500-4000Hz,80，90，100dB HL1000-2000Hz ，85，95，105dB HL信号对侧：500，1000，2000，4000Hz ，80，90，100，110dB HL5、打印输出：热敏111毫米6、功率消耗：最高120W四、随机配件探头组件（包括对侧耳塞机） 耳塞（标准型，专用型，筛选型各一套） 打印纸 校准测试腔清洁工具 探头固定装置说明书 防尘罩。
耳声发射检测报告1. 引言本文是对耳声发射检测报告的详细说明。
耳声发射检测是一种用于测量人耳反应的方法，它可以帮助我们了解人耳对声音的感知和处理能力。
本文将从实验步骤、结果分析和结论等方面进行介绍。
2. 实验步骤在进行耳声发射检测之前，我们需要准备以下实验设备和材料：•耳声发射检测仪器•耳机•计算机具体的实验步骤如下：2.1 设备准备首先，确保耳声发射检测仪器和计算机的连接正常。
将耳机插入耳声发射检测仪器的耳机插孔。
2.2 实验设置设置实验环境，确保实验室内的噪音水平较低。
调整耳声发射检测仪器的参数，如音量和频率等，以适应实验要求。
2.3 参与者准备让参与者坐在舒适的位置上，并确保其耳朵没有任何不适或感染等问题。
让参与者戴上耳机，并确保耳机与耳朵贴合良好。
2.4 实验进行开始实验时，向参与者播放一段标准音频。
耳声发射检测仪器会记录下参与者耳朵的反应，并生成相应的图表和数据。
2.5 实验重复为了获得准确的结果，我们通常会对实验进行多次重复。
每次实验前，需要确保参与者的状态和实验设置都是相同的。
3. 结果分析根据收集到的数据和图表，我们可以进行结果分析。
我们可以关注以下几个方面：3.1 耳声发射图耳声发射图显示了参与者耳朵对不同频率的声音的反应。
我们可以根据图表中的曲线形状和峰值等特征，判断参与者的听觉敏感度和耳朵对声音的感知能力。
3.2 数据分析通过对收集到的数据进行统计和分析，我们可以得出一些结论。
例如，我们可以确定参与者对某个特定频率的声音是否更敏感，或者他们的耳朵是否存在某种异常。
4. 结论根据耳声发射检测的结果分析，我们可以得出一些结论。
例如，我们可以确定参与者的听觉敏感度水平，或者他们的耳朵是否存在一些特定的问题。
这些结论在临床诊断和个体听力保健方面具有重要意义。
5. 总结本文详细介绍了进行耳声发射检测的实验步骤，以及对结果的分析和结论。
耳声发射检测是一种有力的工具，可以帮助我们了解人耳的感知和处理能力。
MADSEN Capella和耳遂听(OTOsuite)耳声发射模块用户指南产品名称:耳声发射测试仪产品型号: MADSEN Capella注册证编号/技术要求编号：国械注进20172217123生产日期：见英文标签 使用期限：5年注册人/生产企业名称:内特斯医疗丹麦有限公司Natus Medical Denmark ApS 注册人住所/生产地址：Hoerskaetten9,2630Taastrup, 丹麦注册人/生产企业地址联系方式：+4545755555代理人/售后服务单位名称：尔听美医疗器械(上海)有限公司代理人/售后服务单位住所：上海市钦州北路1001号12幢903-905室代理人/售后服务单位联系方式：总机：021-********/热线：4006902358文件编号7-50-1450-CN/08产品编号7-50-14500-CN版权声明未经Natus Medical Denmark ApS事先书面许可，不得复制本文档或程序的任何部分或将其存储于检索系统中，或通过任何形式或手段以电子、机械、复印、录制或其他方式进行传播。
版权所有©2019，Natus Medical Denmark ApS出版地：丹麦，出版商：Natus Medical Denmark ApS，丹麦本手册中的所有信息、插图和规格等内容均是基于本手册出版时有关该产品的最新信息编辑的。
Natus Medical Denmark ApS有权随时修改内容而无需发出通知。
版本发布日期2019/10/22技术支持请和供应商联系。
目录1设备说明42目标用途43排版说明44589915192020222223244 开箱5 装配 Capella 6 准备测试7 使用 Capella 测试耳声发射8 测试畸变产物耳声发射9 测试瞬态耳声发射和自发性耳声发射10 维修、清洁和维护11 其他参考文献12 技术规格 - MADSEN Capella 13 制造商14 制造商责任15 警告事项16 有关 EMC (电磁兼容性) 的注意事项17 符号定义26用户指南用户指南1设备说明MADSEN Capella是一款便携式耳声发射(OAE)设备。
耳声发射检查报告1. 前言耳声发射检查是一种用于评估人体耳蜗功能的检测方法。
通过测量耳蜗发射的反应来评估听觉通道的完整性和耳蜗的功能状态。
本报告旨在总结和解释耳声发射检查的结果，并提供对结果的分析和评估。
2. 检查方法2.1 检查设备本次耳声发射检查使用的设备为XXX型耳声发射仪。
该设备能够生成特定的声刺激，并记录耳蜗发射的反应。
2.2 检查过程在进行耳声发射检查前，受测者应坐在安静的环境中，并戴上耳机。
检查时，医生会在受测者的耳道中放置一根插入式耳机，并通过触发仪器发送声刺激。
仪器会记录下耳蜗发射的反应，以后续分析和评估。
2.3 检查指标耳声发射检查通常使用两个指标来评估耳蜗功能和听觉通道的完整性：TEOAE （Transient Evoked Otoacoustic Emissions）和DPOAE（Distortion Product Otoacoustic Emissions）。
TEOAE测试通过发送单个短时声刺激来测量耳蜗发射的响应，而DPOAE测试通过发送两个频率不同的声刺激来测量耳蜗发射的响应。
3. 检查结果3.1 TEOAE检查结果在本次检查中，通过TEOAE测试得到的结果如下：•左耳：检测到明确的TEOAE反应，意味着左耳的耳蜗功能良好。
•右耳：未检测到明确的TEOAE反应，可能存在右耳的耳蜗功能异常。
3.2 DPOAE检查结果通过DPOAE测试得到的结果如下：•左耳：检测到明确的DPOAE反应，意味着左耳的耳蜗功能良好。
•右耳：检测到明确的DPOAE反应，意味着右耳的耳蜗功能良好。
4. 结果分析和评估根据上述检查结果，可以得出以下分析和评估：•左耳的耳蜗功能正常，听觉通道完整。
•右耳的TEOAE测试结果显示耳蜗功能存在异常，但DPOAE测试结果显示耳蜗功能正常。
这可能是由于右耳的临时性问题导致的结果差异。
需要进一步的测试和评估来确认右耳的耳蜗功能是否存在异常。
5. 总结耳声发射检查是一种评估耳蜗功能和听觉通道完整性的重要方法。
中耳功能分析仪操作规程一、引言中耳功能分析仪是一种用于测量和分析患者中耳功能的专业设备。
本操作规程旨在指导操作人员正确使用中耳功能分析仪，并确保测试结果准确可靠。
操作人员应严格按照本规程进行操作，以保障患者的安全和测试数据的准确性。
二、设备准备1.确保中耳功能分析仪处于正常工作状态，检查设备是否有损坏或故障。
2.确定中耳功能分析仪的电源是否正常连接。
3.准备必要的消毒液和纸巾，以保持设备的清洁卫生。
4.准备好测试所需的耳塞和其他配件。
三、患者准备1.事先向患者介绍测试过程和注意事项，确保其充分了解。
2.让患者取下一切与耳朵有关的物品，如耳环、耳机等。
3.清洁患者的耳朵，确保耳道干净。
四、操作步骤1.打开中耳功能分析仪，并进行系统自检。
确保设备工作正常。
2.操作人员戴上手套，并将消毒液倒在纸巾上，用来擦拭设备的外壳和耳塞。
3.在仪器面板上选择合适的测试模式，如听阈测试、鼓膜肌反射测试等。
4.根据测试模式的要求，准备好相应的耳塞。
确保耳塞清洁且无损坏。
5.向患者解释测试的过程和注意事项，并让患者确认并同意开始测试。
6.让患者坐直，并将耳塞插入其耳道。
确保耳塞插入正确且舒适。
7.通过观察设备面板上的指示灯或显示屏，确认设备已经正确连接并开始测试。
8.让患者保持安静，不要说话或移动，以免干扰测试结果的准确性。
9.在测试过程中，操作人员应密切观察设备的运行状况，确保测试数据的准确性。
10.测试结束后，将耳塞从患者耳朵中取出，并妥善保管好设备和配件。
11.根据需要，将测试结果记录下来，以备后续分析和报告。
五、设备清洁和维护1.断开电源，拔掉设备的电源线。
2.使用消毒液擦拭设备的外壳，确保设备清洁卫生。
3.定期检查设备的电源线和连接线是否损坏，如有损坏应及时更换。
4.对耳塞和其他配件进行清洁和消毒，确保耳塞无异味和杂质。
5.根据设备说明书的要求，定期进行设备的维护和保养，如更换滤网、校准仪器等。
六、注意事项1.操作人员必须接受专业培训，并熟悉中耳功能分析仪的操作流程和使用方法。
全功能耳声发射测试仪功能及技术参数要求
一、功能要求：
1、※拥有诊断和听力筛查测试功能，可进行自觉性耳声发射
（SOAE）、顺态声引起耳声发射（ TEOAE）和畸变产物耳声发射
（DPOAE）测试。
2、※鼓室图测试功能。
3、 WINDOWS环境，在 NOAH或 PAX平台运行 CAPELLA操
作软件二、技术参数要求：
1、自觉性耳声发射（ SOAE）
输入矫捷度： 0~70dB SP、
频率范围： 500~10000Hz
2、※顺态声引起耳声发射（TEOAE）
非线性：三个同极性短声和一个反极性短声（振幅为第一
个短声的三倍）；脉冲宽度为 40、80、120Us
线性：单极性短声；脉冲宽度为 40、80、120us
刺激强度：相当于 -30~60dBnHL 声学带宽：
500~4000Hz
声强精确度：± 4db
3、畸变产物耳声发射（ DPOAE）
可分和模式图显示，并内建正常值
刺激通道 ; 双通道
测试中心频率、、、、、、、、
刺激强度 30~70dB SPL
4、※筛查模式
刺激种类：非线性：三个同极性短声和一个反极性短声（振幅为第一个短声的三倍）；脉冲宽度为 83 us
刺激强度： 70~85 dB SPL
信号带宽： 1400~4000Hz
5、※鼓室图模式
探测音种类： 226Hz/1000Hz 85 dB SPL/75 dB SPL
容积范围： 0.1ml~8ml
气压范围： +200~-400daPa
气泵速度： 50~400daPa/S或赶忙
6、※探头
探头实时适应测试和同意（自带校准数据）
探头手柄可直接控制测试的开始和停止。
耳声发射检测报告摘要本报告旨在介绍耳声发射检测的原理、方法和结果，以帮助读者更好地了解耳声发射检测的应用和意义。
引言耳声发射检测是一种非侵入性的评估方法，用于评估人体内耳的功能状态。
这种评估方法可以帮助判断听力系统是否正常工作，以及是否受到某些疾病或损伤的影响。
本文将详细介绍耳声发射检测的原理、方法和结果分析。
1. 原理耳声发射是指在听觉刺激到达内耳后，由耳蜗中的毛细胞产生的一种特定声音。
这种声音可以通过合适的设备被捕捉和记录下来。
耳声发射检测通过分析这些声音的特征，来评估内耳功能的状态。
2. 方法耳声发射检测通常需要在安静的环境下进行。
下面是一般的耳声发射检测步骤：1.让受测者坐在安静的房间中，并保持安静状态。
2.把耳声发射探测器或耳塞放入受测者的耳朵中。
3.发送一系列特定频率或强度的声音刺激到受测者的耳朵中。
4.探测器捕捉到耳蜗中产生的声音，并把它们转化为电信号。
5.电信号被记录下来，并通过计算机分析和显示。
3. 结果分析耳声发射检测可以产生多种结果指标，其中常见的包括“发射幅度”和“发射延迟”。
发射幅度是指耳蜗中产生的声音的强度程度。
正常情况下，发射幅度应该在一定范围内。
如果发射幅度过低或过高，可能意味着听力系统存在异常。
发射延迟是指耳蜗中产生的声音与刺激声音之间的时间间隔。
正常情况下，发射延迟应该在一定范围内。
如果发射延迟较短或较长，可能表明听力系统存在问题。
根据不同的疾病或损伤，耳声发射检测的结果会有所不同。
医生可以根据这些结果来评估和诊断受测者的听力系统功能状态。
4. 应用和意义耳声发射检测在临床和科学研究中具有重要的应用价值。
它可以帮助医生评估和诊断患者的听力系统功能，提供准确的听力损失分析，并帮助制定个性化的治疗计划。
此外，耳声发射检测还可以用于研究听觉系统的功能和特性。
通过分析和比较不同人群的耳声发射结果，可以更好地了解听觉系统的发育和变化规律。
结论耳声发射检测是一种非侵入性的评估方法，用于评估人体内耳的功能状态。
声发射检测仪操作规程
《声发射检测仪操作规程》
一、检测仪基本操作
1. 开启检测仪：按下开关按钮，等待仪器自检完成后即可使用。
2. 设置参数：根据被测物体的材料和需求，设置合适的参数，包括频率、增益、滤波等。
3. 放置传感器：将传感器放置在被测物体表面，确保传感器与被测物体充分接触。
4. 进行测试：按下开始测试按钮，等待仪器完成测试，记录测试结果。
二、安全注意事项
1. 操作人员需穿戴防护装备，避免被测物体发生意外。
2. 使用过程中，不得离开仪器，避免发生意外情况。
3. 操作人员需了解仪器的工作原理和操作方法，严禁未经培训人员操作。
4. 操作结束后，及时关闭仪器，并做好设备的维护工作。
三、维护保养
1. 定期清洁仪器表面和传感器，避免灰尘和污垢影响测试结果。
2. 定期校准仪器，确保测试结果的准确性。
3. 仪器放置需干燥通风的环境，避免高温、潮湿或灰尘堆积。
4. 仪器故障时，应及时送修或联系售后服务人员解决。
以上就是《声发射检测仪操作规程》，希望操作人员能够严格遵守操作规程，确保仪器的正常运行和测试结果的准确性。
耳声发射测试仪技术参数
1、测试时间短，单耳在10秒内完成
2、不需要专家分析，结果一目了然（通过、转诊）
3、探头频率范围：500—10000Hz
4、刺激声强度：DPOAE:55/65dB
5、测试频率：DPOAE:2000Hz-5000Hz
6、抗干扰噪声能力：50dB ，不需要静音室，可直接进入产房操作
7、主机可存储50个测试结果
8、主机有USB接口，可用于软件升级。
9、可选配原装进口高速热敏打印机
10、※满电时可以持续使用10小时，充电时可继续做筛查
11、使用锂电池使用寿命长
12、便携式使用，采用耳声发射技术
13、配有专用不同型号耳塞，适合不同人群使用。
14、界面五键式设计，操作使用方便快捷
15、※测试探头可拆卸清洗消毒，透明橡胶材质采用三凹槽设计防止异物堵塞
16、※具有美国FDA认证证书
听觉脑干诱发电位技术参数。
全功能耳声发射测试仪功能及技术参数要求
一、功能要求：
1、※具有诊断和听力筛查测试功能，可进行自发性耳声发射
（SOAE）、顺态声诱发耳声发射（TEOAE）和畸变产物耳声发射
（DPOAE）测试。
2、※鼓室图测试功能。
3、WINDOWS环境，在NOAH或PAX平台运行CAPELLA操作软件
二、技术参数要求：
1、自发性耳声发射（SOAE）
输入灵敏度：0~70dB SP、
频率范围：500~10000Hz
2、※顺态声诱发耳声发射（TEOAE）
非线性：三个同极性短声和一个反极性短声（振幅为第一个
短声的三倍）；脉冲宽度为40、80、120Us
线性：单极性短声；脉冲宽度为40、80、120u s
刺激强度：30~80dBp.e.SPL相当于-30~60dBnHL
声学带宽：500~4000Hz
声强精确度：±4db
3、畸变产物耳声发射（DPOAE）
可分和模式图显示，并内建正常值
刺激通道;双通道
测试中心频率: 0.5、0.75、1.0、1.5、2.0、3.0、4.0、6.0、8.0
刺激强度30~70dB SPL
4、※筛查模式
刺激类型：非线性：三个同极性短声和一个反极性短声（振幅为第一个短声的三倍）；脉冲宽度为83 u s
刺激强度：70~85 dB SPL
信号带宽：1400~4000Hz
5、※鼓室图模式
探测音类型：226Hz/1000Hz 85 dB SPL/75 dB SPL
容积范围：0.1ml~8ml
气压范围：+200~-400daPa
气泵速度：50~400daPa/S或尽快
6、※探头
探头实时适应测试和核准（自带校准数据）
探头手柄可直接控制测试的开始和停止。
