数控车床伺服刀塔故障诊断与维修

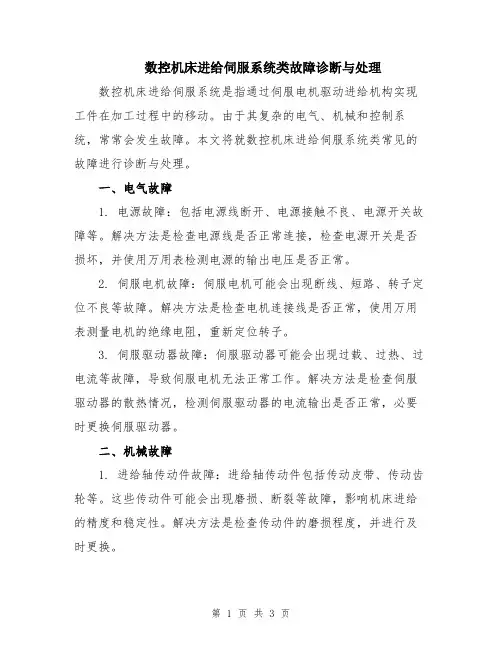

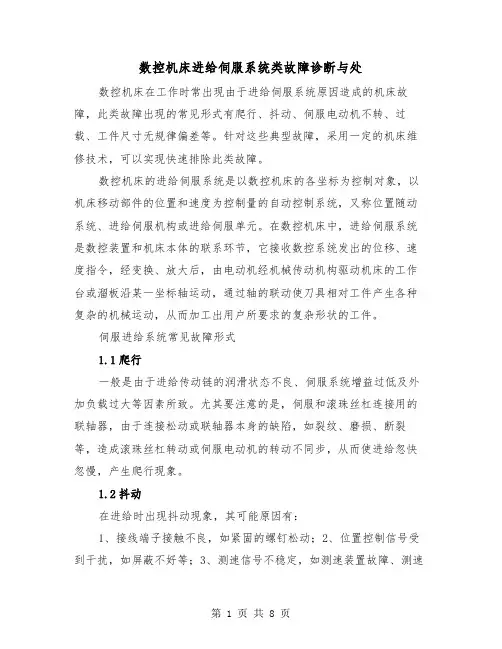

数控机床进给伺服系统类故障诊断与处理数控机床进给伺服系统是指通过伺服电机驱动进给机构实现工件在加工过程中的移动。

由于其复杂的电气、机械和控制系统，常常会发生故障。

本文将就数控机床进给伺服系统类常见的故障进行诊断与处理。

一、电气故障1. 电源故障：包括电源线断开、电源接触不良、电源开关故障等。

解决方法是检查电源线是否正常连接，检查电源开关是否损坏，并使用万用表检测电源的输出电压是否正常。

2. 伺服电机故障：伺服电机可能会出现断线、短路、转子定位不良等故障。

解决方法是检查电机连接线是否正常，使用万用表测量电机的绝缘电阻，重新定位转子。

3. 伺服驱动器故障：伺服驱动器可能会出现过载、过热、过电流等故障，导致伺服电机无法正常工作。

解决方法是检查伺服驱动器的散热情况，检测伺服驱动器的电流输出是否正常，必要时更换伺服驱动器。

二、机械故障1. 进给轴传动件故障：进给轴传动件包括传动皮带、传动齿轮等。

这些传动件可能会出现磨损、断裂等故障，影响机床进给的精度和稳定性。

解决方法是检查传动件的磨损程度，并进行及时更换。

2. 进给轴导轨故障：进给轴导轨可能会因为使用时间长久、润滑不当等原因而出现磨损、松动等故障。

解决方法是定期检查导轨的状态，必要时进行润滑和更换导轨。

3. 进给轴轴承故障：进给轴轴承可能会因为使用时间长久、负载过重等原因而出现磨损、断裂等故障。

解决方法是检查轴承的状态，必要时进行及时更换。

三、控制系统故障1. 数控系统故障：数控系统可能会出现软件崩溃、通信故障等问题，导致机床无法正常工作。

解决方法是重新启动数控系统，检查通信线路是否正常连接，并及时联系厂家进行故障排查。

2. 编码器故障：编码器是用来反馈机床位置和运动状态的重要设备，当编码器出现故障时，会导致机床的加工精度下降。

解决方法是检查编码器的安装情况，检测编码器的信号输出是否正常，必要时更换编码器。

3. 控制器故障：控制器是机床控制系统中的核心部件，当控制器出现故障时，会导致机床无法正常工作。

数控机床进给伺服系统类故障诊断与处理数控机床进给伺服系统是数控机床中非常关键的一个组成部分，它直接影响机床加工的精度和效率。

然而，在使用过程中，由于各种原因，进给伺服系统可能会出现故障。

本文将介绍数控机床进给伺服系统的常见故障及其诊断与处理方法。

一、数控机床进给伺服系统常见故障1. 运动不平稳：机床在加工工件时，出现运动不平稳的情况，可能是由于进给伺服系统的故障引起的。

这种情况表现为运动过程中有明显的抖动或者不稳定的现象。

2. 运动失效：机床无法正常运动，不响应操作指令。

这种情况可能是由于进给伺服系统的电源故障、控制器故障或者连接线路故障引起的。

3. 位置误差过大：机床在加工过程中，位置误差超过了允许范围，导致加工工件的尺寸不准确。

这种情况可能是由于进给伺服系统的位置反馈元件（如编码器）故障引起的。

4. 加工速度过慢：机床在加工时，进给速度远低于预设值，导致加工效率低下。

这种情况可能是由于进给伺服系统的电机故障或者速度控制回路故障引起的。

二、故障诊断与处理方法1. 运动不平稳的诊断与处理：首先，检查机床的润滑系统，确保润滑油是否充足，并且清洁。

其次，检查机床的传动系统，确保螺杆和导轨的润滑良好。

如果问题还未解决，可以通过检查进给伺服系统的控制器参数是否正确、电机驱动器是否正常工作等方式进一步诊断。

2. 运动失效的诊断与处理：首先，检查进给伺服系统的电源供应情况，确保电源正常。

其次，检查进给伺服系统的连接线路，包括电源线、编码器连接线等，确保线路没有松动或者断裂。

如果问题还未解决，可以通过检查进给伺服系统的控制器和电机驱动器是否正常工作等方式进一步诊断。

3. 位置误差过大的诊断与处理：首先，检查进给伺服系统的位置反馈元件，如编码器是否损坏或者松动。

如果问题还未解决，可以通过检查进给伺服系统的控制器参数是否正确、电机驱动器是否正常工作等方式进一步诊断。

4. 加工速度过慢的诊断与处理：首先，检查进给伺服系统的电机是否正常工作，包括电机是否有异常声音或者发热等。

数控机床进给伺服系统类故障诊断与处理范文数控机床进给伺服系统是数控机床的重要组成部分，负责驱动工件或刀具在加工过程中进行准确的运动。

然而，由于工作环境恶劣以及长时间使用，进给伺服系统可能会出现各种故障。

本文将介绍数控机床进给伺服系统故障的诊断与处理方法。

一、断电故障：当进给伺服系统无法正常工作或反应迟缓时，首先需要检查是否存在断电故障。

可以检查电源和连接器是否正常。

如果确认没有断电故障，可以进一步诊断。

二、电缆故障：电缆故障是数控机床进给伺服系统常见的故障之一。

可以通过检查电缆连接器的接触情况、电缆是否断裂或接触不良来判断是否存在电缆故障。

如果发现电缆故障，应及时更换或修复受损的电缆。

三、伺服驱动器故障：伺服驱动器是控制进给伺服系统的主要部件，当进给伺服系统出现故障时，可以首先检查伺服驱动器是否正常工作。

可以通过检查伺服驱动器的电源供应情况、电流是否稳定以及反馈信号是否正常来判断是否存在伺服驱动器故障。

如果发现伺服驱动器故障，应及时更换或修复故障的部件。

四、编码器故障：编码器是进给伺服系统的重要传感器，用于检测工件或刀具的位置信息。

当进给伺服系统无法准确移动或位置偏差较大时，可以检查编码器是否损坏或接触不良。

如果发现编码器故障，应及时更换或修复故障的部件。

五、电机故障：电机是驱动进给伺服系统运动的关键部件，当进给伺服系统无法正常工作或运动异常时，可以检查电机是否正常工作。

可以通过检查电机的电源供应情况、电流是否稳定以及转动是否平稳来判断是否存在电机故障。

如果发现电机故障，应及时更换或修复故障的部件。

六、控制器故障：控制器是进给伺服系统的核心部件，当进给伺服系统无法正常工作或运动异常时，可以检查控制器是否正常工作。

可以通过检查控制器的电源供应情况、信号是否稳定以及参数设置是否正确来判断是否存在控制器故障。

如果发现控制器故障，应及时更换或修复故障的部件。

以上是数控机床进给伺服系统常见故障的诊断与处理方法。

数控机床伺服系统常见故障的诊断及其处理数控机床伺服系统是机床的重要组成部分，其故障会严重影响机床的生产效率和质量。

本文将对数控机床伺服系统常见故障进行分析，提供相应的诊断和处理方法，帮助机床维修工程师进行有效的故障排查。

一、伺服电机输出不稳定或不工作的故障1. 伺服电机电气连接故障。

在伺服电机输出不稳定或不工作的情况下，首先要检查电气连接是否良好，包括伺服电机与伺服主轴电机之间的电气连接是否正常、伺服驱动器电气与伺服电机之间的连接是否正确、接地是否合格等，排除电气连接问题。

2. 伺服电机本身故障。

伺服电机的故障如轴承磨损、线圈断路、电机转子故障等都会导致输出不稳定或不工作的情况，需要进行检测和维修。

常见的检测方法如用万用表测量电机的电阻，检查电机转动是否灵活、轴承是否正常等。

3. 伺服驱动器故障。

伺服驱动器的故障如防护电路故障、电源故障、接口板连接不良等都会导致伺服电机输出不稳定或不工作，需要检查相应的部件进行排查。

常见的检测方法如检查驱动器是否有报警信号、电源是否正常、接口板是否正确插接等。

二、伺服系统位置偏移或误差过大的故障1. 导轨故障。

导轨质量差、磨损严重或进刀太大等都会导致伺服系统位置偏移或误差过大，需要检查导轨表面是否有磨损痕迹以及导向面是否平整。

2. 动态中的机械振动、系统震动或机床本身质量不好。

这些因素在机床运行中都会产生影响，导致伺服系统位置偏移或误差过大，需要进行检查和调整。

调整方法可采用优化机床支撑结构、调整伺服参数等。

3. 伺服系统参数设置错误。

如伺服系统的比例系数、积分系数和微分系数未能正确设置，将导致位置偏移或误差过大。

此时需要检查和调整伺服系统的参数设置。

三、伺服系统温度过高或过低的故障伺服系统的温度过高或过低都会导致数控机床性能下降，进而影响机床的精度和稳定性。

常见的故障原因包括：1. 冷却系统故障。

如冷却水温度过高或过低、冷却系统中水泵或水管路堵塞、扇叶损坏等都会导致伺服系统温度异常。

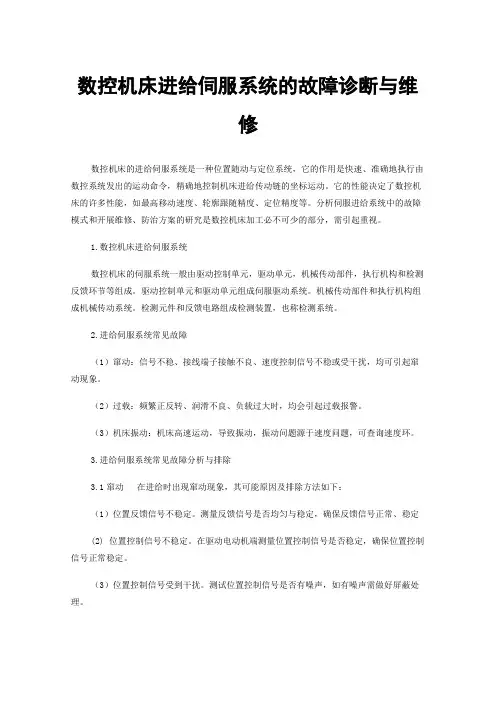

数控机床进给伺服系统的故障诊断与维修数控机床的进给伺服系统是一种位置随动与定位系统，它的作用是快速、准确地执行由数控系统发出的运动命令，精确地控制机床进给传动链的坐标运动。

它的性能决定了数控机床的许多性能，如最高移动速度、轮廓跟随精度、定位精度等。

分析伺服进给系统中的故障模式和开展维修、防治方案的研究是数控机床加工必不可少的部分，需引起重视。

1.数控机床进给伺服系统数控机床的伺服系统一般由驱动控制单元，驱动单元，机械传动部件，执行机构和检测反馈环节等组成。

驱动控制单元和驱动单元组成伺服驱动系统。

机械传动部件和执行机构组成机械传动系统。

检测元件和反馈电路组成检测装置，也称检测系统。

2.进给伺服系统常见故障（1）窜动：信号不稳、接线端子接触不良、速度控制信号不稳或受干扰，均可引起窜动现象。

（2）过载：频繁正反转、润滑不良、负载过大时，均会引起过载报警。

（3）机床振动：机床高速运动，导致振动，振动问题源于速度问题，可查询速度环。

3.进给伺服系统常见故障分析与排除3.1窜动在进给时出现窜动现象，其可能原因及排除方法如下：（1）位置反馈信号不稳定。

测量反馈信号是否均匀与稳定，确保反馈信号正常、稳定(2)位置控制信号不稳定。

在驱动电动机端测量位置控制信号是否稳定，确保位置控制信号正常稳定。

（3）位置控制信号受到干扰。

测试位置控制信号是否有噪声，如有噪声需做好屏蔽处理。

（4）接线端子接触不良。

检查紧固的螺钉是否松动等，紧固好螺钉，同时检查其接线是否正常。

3.2过载当进给运动的负载过大、频繁正、反向运动以及进给传动链润滑状态不良时，均会引起过载的故障。

一般会在CRT上显示伺服电动机过载、过热或过流等报警信息。

同时，在强电柜中的进给驱动单元上，用指示灯或数码管提示驱动单元过载、过电流等信息。

具体故障原因及排除方法如下。

（1）机床负荷异常（2）参数设定错误（3）起动扭矩超过最大扭矩（4）频繁正、反向运动（5）进给传动链润滑状态不良（6）电动机或编码器等反馈装置配线异常（7）编码器有故障故障排除方法如下：（1）变更切削条件，减轻机床负荷。

数控车床伺服刀塔故障诊断与维修摘要：刀塔是数控车床的主要构件，是加工安全性和精度的关键保障，但是刀塔加工的原理和结构都比较复杂，在运转中面临潜在故障，比如刀塔锁不紧或者是运转不到位。

引发刀塔故障的因素是多方面的，本文详细论述伺服刀塔的相关问题，主要是刀塔的常见问题和故障判定方式，以及面临不同的故障如何进行高效修复。

关键词：数控车床；伺服刀塔；故障诊断；维修引言：为了强化数控车床的加工效果，就需要重视伺服刀塔的运行品质，尤其要关注刀塔运转的故障现象，判定刀塔无法锁紧和转半位的原因，然后开展针对性的修复过程，强化刀塔的运转的可靠性，提升刀塔中各个组件的性能，强化整个车床的加工性能和效率。

一、工作原理伺服刀塔是非常关键的机床组件，结构形式十分复杂，但是作业的可靠性和速度都非常高，主要构成为传感器和电机等设备，通过活塞控制分度盘的运行，并且借助于编码器的功能来实现转刀的环节价格，即将转刀的指令输入控制设备中，刀塔就能够依照程序设定实现操作，当刀位正确时，能够保障稳定的加工过程。

二、故障诊断和维修（一）刀塔锁不紧这是伺服刀塔的主要故障，当刀塔不能锁紧的时候，会影响到刀塔的操作安全，总体而言，刀塔锁不紧的情况和维修策略如下所述：1.在换刀结束后，发现刀塔存在晃动问题，再搬动之后无法有效弹回，这是刀塔锁不紧的明显症状。

由此可以判定三联齿盘的问题，可能是其啮合不到位才引发了刀塔的晃动现象。

在实际的情况中，紧缩面之间的关系决定了该装置的啮合情况，也就是相关的紧缩面必须处于合理的齿轮位置，在运行状态中，如果齿轮无法趋于紧缩面的顶部，就会存在啮合不到位的隐患。

该问题一是源于齿轮元件的品质，二是源于设备的轴向距离不合理，倘若装置中存在异物，设备的轴向间距就无法保障，干扰到齿盘的啮合，导致刀塔无法锁紧的问题。

有效的维修策略：一是查验齿轮的状况，如果检查到齿轮磨损，就将齿轮尽快更换掉，二是查看轴向间距，及时调节距离，并且将装置内的异物清理掉。

数控机床典型故障诊断与维修一、数控机床典型故障1. 伺服电机故障：伺服电机是数控机床的主要驱动元件，如伺服电机出现故障，会导致机床无法正常工作。

常见的伺服电机故障包括：电机运行异常、电机发热、电机无法正常启动等。

2. 数控系统故障：数控系统是数控机床的核心，一旦出现故障，会导致整个数控机床无法正常工作。

常见的数控系统故障包括：程序执行错误、操作界面死机、通讯故障等。

3. 传感器故障：传感器在数控机床中起着重要的作用，它能够感知机床状态并将信息反馈到数控系统。

常见的传感器故障包括：传感器信号异常、传感器损坏等。

4. 润滑系统故障：数控机床在工作过程中需要进行润滑，以减少摩擦、降低磨损。

润滑系统故障会导致机床零部件磨损加剧，影响加工精度和机床寿命。

5. 电气元件故障：数控机床中包含大量的电气元件，如断路器、接触器、继电器等。

这些元件一旦出现故障，会直接影响机床的正常运行。

1. 故障现象分析：当数控机床出现故障时，首先要对故障现象进行分析。

包括故障出现的时间、频率、程度等方面，有助于确定故障的性质和范围。

2. 信息收集：通过观察、询问、检测等方式，收集与故障相关的信息，包括数控系统显示的报警信息、机床运行时的异常声音、异味等。

3. 故障检测：根据故障现象和信息收集的结果，对机床进行检测，包括物理检测和电气检测。

物理检测可以发现机床结构的故障，电气检测可以发现电气元件的故障。

4. 故障定位：通过检测结果，确定故障发生的位置和原因，例如伺服电机故障、数控系统故障、传感器故障等。

5. 分析解决方案：根据故障定位结果，分析可能的解决方案，并进行相应的维修或调整。

1. 伺服电机维修：伺服电机故障通常需要专业的维修人员进行处理，首先要对电机进行检测和分析，确定故障原因，然后进行修复或更换。

2. 数控系统维修：数控系统故障可能是软件问题或硬件问题，软件问题可以通过重新设置参数、升级或更换软件来解决，硬件问题则需要更换故障部件。

数控机床进给伺服系统类故障诊断与处理模版数控机床进给伺服系统是数控机床的核心部件之一，负责实现机床的进给运动，保证加工的精度和稳定性。

然而，在使用过程中，由于各种原因，进给伺服系统可能会出现故障。

本文将针对数控机床进给伺服系统的常见故障进行诊断与处理，为解决相关问题提供参考。

一、通电检查1. 确保进给伺服系统的电源插座正常供电，并检查主控箱内的电源是否正常接通。

2. 检查电源线路是否破损或接触不良，特别是接地线是否良好连接。

3. 检查伺服驱动器面板上的电源指示灯是否亮起，以判断驱动器是否接通电源。

二、机械传动部分检查1. 检查进给轴的联轴器是否松动或破损，如有问题及时更换或固定。

2. 检查进给轴的传动皮带或齿轮是否损坏或脱落，如有问题及时更换或修复。

3. 检查进给轴的导轨和导轨滑块是否磨损或变形，如有问题及时更换或调整。

三、编码器检查1. 确保编码器的连接线路是否完好，没有破损或接触不良。

2. 检查编码器的供电电压是否正常，一般应在规定范围内。

3. 检查编码器的信号线是否良好连接，如有问题及时更换或重新连接。

四、伺服驱动器检查1. 确保伺服驱动器的连接线路是否完好，没有破损或接触不良。

2. 检查伺服驱动器的报警指示灯，判断是否存在故障报警，如有报警应根据具体情况查阅驱动器的故障代码进行处理。

3. 检查伺服驱动器的参数设置是否正确，特别是伺服增益、速度环参数等，如有问题应及时调整。

五、伺服电机检查1. 检查伺服电机的连接线路是否完好，没有破损或接触不良。

2. 检查伺服电机的绝缘性能，特别是对地绝缘是否合格，如有问题应及时更换或修复。

3. 检查伺服电机的温度是否过高，一般应在规定范围内，如过高应检查散热风扇是否正常工作。

六、参数设置检查1. 确保数控系统的参数设置与实际使用需求一致，特别是进给轴的相关参数，如脉冲当量、快速倍率等。

2. 检查数控系统是否存在进给轴停止禁止、机床保护等相关设置，如有问题应及时调整。

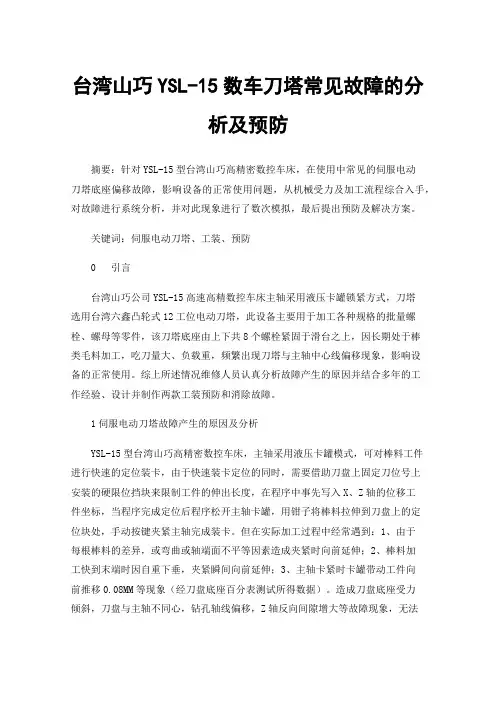

台湾山巧YSL-15数车刀塔常见故障的分析及预防摘要：针对YSL-15型台湾山巧高精密数控车床，在使用中常见的伺服电动刀塔底座偏移故障，影响设备的正常使用问题，从机械受力及加工流程综合入手，对故障进行系统分析，并对此现象进行了数次模拟，最后提出预防及解决方案。

关键词：伺服电动刀塔、工装、预防0 引言台湾山巧公司YSL-15高速高精数控车床主轴采用液压卡罐锁紧方式，刀塔选用台湾六鑫凸轮式12工位电动刀塔，此设备主要用于加工各种规格的批量螺栓、螺母等零件，该刀塔底座由上下共8个螺栓紧固于滑台之上，因长期处于棒类毛料加工，吃刀量大、负载重，频繁出现刀塔与主轴中心线偏移现象，影响设备的正常使用。

综上所述情况维修人员认真分析故障产生的原因并结合多年的工作经验、设计并制作两款工装预防和消除故障。

1伺服电动刀塔故障产生的原因及分析YSL-15型台湾山巧高精密数控车床，主轴采用液压卡罐模式，可对棒料工件进行快速的定位装卡，由于快速装卡定位的同时，需要借助刀盘上固定刀位号上安装的硬限位挡块来限制工件的伸出长度，在程序中事先写入X、Z轴的位移工件坐标，当程序完成定位后程序松开主轴卡罐，用钳子将棒料拉伸到刀盘上的定位块处，手动按键夹紧主轴完成装卡。

但在实际加工过程中经常遇到：1、由于每根棒料的差异，或弯曲或轴端面不平等因素造成夹紧时向前延伸；2、棒料加工快到末端时因自重下垂，夹紧瞬间向前延伸；3、主轴卡紧时卡罐带动工件向前推移0.08MM等现象（经刀盘底座百分表测试所得数据）。

造成刀盘底座受力倾斜，刀盘与主轴不同心，钻孔轴线偏移，Z轴反向间隙增大等故障现象，无法保障设备的正常运转（每隔一周左右就需要维护人员重新调整刀盘底座），严重影响生产进度。

2故障处理及预防措施2.1设计找正伺服电动刀塔调整工装如下图：刀塔调整支撑板H=100MM，支撑板固定螺栓L=90MM。

2.2刀塔调整示意图：3.2刀塔找正方法：（1）将刀塔1#刀位转至加工位区后在该刀位上安装一根直径ø10，L=50MM 的标准圆棒；（2）用两颗M10的螺栓将调整板调平并紧固于X轴的两导轨平面上；（3）将磁力表座吸附在主轴卡盘端面，将百分表表头调整对准于1号刀位上面的圆棒下侧母线。
