水利工程中常见的机电设备基本知识水利工程是指人类为了解决水资源的可持续利用和水灾害防治等问题，设计和建设的一类工程。
在水利工程中，机电设备起着重要的作用，包括水泵、发电机组、水闸、闸门、启闭机、调度设备等。
本文将就这些机电设备的基本知识进行详细介绍。
一、水泵水泵是一种将液体从低处输送到高处的装置。
在水利工程中，水泵主要用于输送水和液体，常见的有离心泵、轴流泵和混流泵等。
1. 离心泵：离心泵是水泵的一种常见类型，通过离心力将液体从中心吸入，然后从出口处排出。
离心泵的特点是结构简单、体积小、效率高、适用范围广。
2. 轴流泵：轴流泵是一种通过叶轮产生的动力将液体沿轴线方向输送的泵。
轴流泵的特点是流量大、占地面积小、输送液体的总能量相对较小。
3. 混流泵：混流泵是介于离心泵和轴流泵之间的一种泵。
它既可以产生离心力带动液体外排，又可以通过叶轮的叶片引导液体沿轴线方向流动。
混流泵的特点是具有离心泵和轴流泵的特点，适用范围广。
二、发电机组发电机组是一种将机械能转化为电能的设备。
在水利工程中，发电机组主要利用水能进行发电，常见的有水轮发电机组和水电站发电机组。
1. 水轮发电机组：水轮发电机组是利用水流的机械能转化为电能的一种设备。
它将水流引入水轮中，通过水轮的旋转产生机械能，然后驱动发电机转子产生电能。
2. 水电站发电机组：水电站发电机组是一种利用大规模水流的机械能转化为电能的设备。
水电站通过引导并控制大规模的水流，既可以产生足够的机械能以驱动发电机转子产生电能，又可以对水资源进行合理利用。
三、水闸与闸门水闸是用于控制水位和调节水流的设备，闸门是水闸的重要组成部分。
1. 水闸：水闸是一种可以开闭的水坝结构，在水利工程中用于控制水位和调节水流。
水闸有多种类型，包括重力式水闸、边喷式水闸、斜面水闸等。
2. 闸门：闸门是水闸的一种门状结构，用于控制水流的通断和调节水位。
闸门有多种类型，包括滑门、升降闸、旋转闸等，根据实际需要选择合适的闸门类型。
水泵与泵站知识点总结（一）1．按出水方向不同，泵分为三种：受离心作用的径向流的叶轮为离心泵，受轴向提升力作用的轴向流的叶轮为轴流泵，同时受两种力作用的斜向流的叶轮为混流泵。
2．离心泵装置最常见的调节是阀调节，就是通过改变水泵出水阀门的开启度进行调节。
关小阀门，管道局部阻力增大，.管道特性曲线变陡，出水量逐渐减小。
对于出水管路安装闸阀的水泵装置来说，把闸阀关小时，在管路中增加了局部阻力，则管路特性曲线变陡，其工况点就沿着水泵的Q～H曲线向左上方移动。
闸阀关得越小，增加的阻力越大，流量就变得越小。
这种通过关小闸阀来改变水泵工况点的方法，称为节流调节或变阀调节。
3．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能和势能。
4．射流泵的工作性能一般可用下列参数表示：①流量比=被抽液体流量／工作液体流量；②压头（力）比=射流泵扬程／工作压力；③断面比=喷嘴断面／混合室断面。
5．射流泵关于吸入室的构造，应保证l值的调整范围，同时使吸水口位于喷口的后方，射流泵吸水口处被吸水的流速不能太大，务使吸入室内真空值Hs ＜7mH2O。
6．真空泵引水启动水泵时，水泵引水时间在3min之内。
7．根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。
离心泵的叶轮，大部分是后弯式叶片。
后弯式叶片的流道比较平缓，弯度小，叶槽内水力损失较小，有利于提高泵的效率。
根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。
当均小于90°时，叶片与旋转方向呈后弯式叶片；当=90°时，叶片出口是径向的；当大于90°时，叶片与旋转方向呈前弯式叶片。
8．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。
离心泵的基本构造由六部分组成，分别是叶轮、泵体、泵轴、轴承、密封环和填料函。
离心泵的主要过流部件有吸水室、叶轮和压水室。
离心泵的基本性能，通常用6个性能参数来表示：①流量Q；②扬程H；③轴功率N；④效率η；⑤转速n；⑥允许吸上真空高度Hs或汽蚀余量。
长沙自平衡多级泵厂 混流泵的运行原理：当原动机带动叶轮旋转后，对液体的作用既有离心力又有轴向推力，是离心泵和轴流泵的综合，液体斜向流出叶轮。
因此它是介于离心泵和轴流泵之间的一种泵。
混流泵的比转速高于离心泵，低于轴流泵，一般在300-500之间。
它的扬程比轴流泵高，但流量比轴流泵小，比离心泵大。
混流泵的结构是介于离心泵与轴流泵之间的一种泵型。
其扬程适中，流量较大，适用范围广，是平原河网地区及微丘地区的好泵型。
按混流泵出水室的不同，混流泵有蜗壳式和导叶式两种类型。
蜗壳式混流泵有卧式和立式之分,其中以卧式应用较多;导叶式混流泵也有卧式和立式两种，其中立式混流泵与立式轴流泵类似。
中、小型混流泵多数属于蜗壳式，大型混流泵多数是导叶式。
与轴流杲一样，混流泵的叶片一般是固定的，但大型导叶式混流泵的叶片可做成全调节式的。
根据运行的需要，随时可调节叶片的安装角，以扩大其高效率运行范围。
混流泵与卧式离心泵和轴流泵相比,其扬程低，流量大，所以叶轮形状比较特殊。
由于叶轮的进口直径与出口直径相差较小，流道宽度与出口直径的比例相对较大，因此蜗壳的相对宽度比离心泵大。
叶片从进口到出口均为扭曲形，叶片出口边倾斜,工作时产生离心力和推力，水流从叶轮出口流出的方向，既不是径向(如离心泵)，也不是轴向(如轴流泵)，而是介于二者之间的斜向，故混流泵也称为斜流泵。
混流泵叶轮的形状。
低比转数叶轮是封闭的，有前后盖板，与离心泵叶轮类似;高比转数叶轮是开敞式的，与轴流泵类似。
混流泵的应用范围：用于输送清洁和污染的介质，化学中性或侵蚀性的介质。
化工流程中强制循环、海水养殖、城市煤气工程、水处理系统。

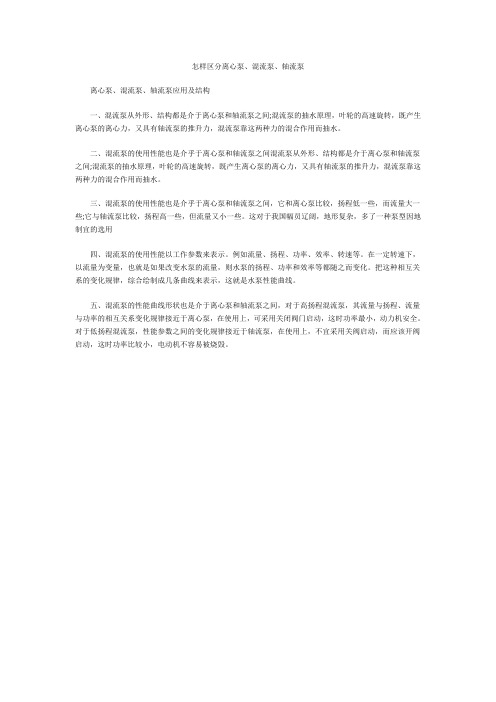

怎样区分离心泵、混流泵、轴流泵
离心泵、混流泵、轴流泵应用及结构
一、混流泵从外形、结构都是介于离心泵和轴流泵之间;混流泵的抽水原理，叶轮的高速旋转，既产生离心泵的离心力，又具有轴流泵的推升力，混流泵靠这两种力的混合作用而抽水。
二、混流泵的使用性能也是介乎于离心泵和轴流泵之间混流泵从外形、结构都是介于离心泵和轴流泵之间;混流泵的抽水原理，叶轮的高速旋转，既产生离心泵的离心力，又具有轴流泵的推升力，混流泵靠这两种力的混合作用而抽水。
三、混流泵的使用性能也是介乎于离心泵和轴流泵之间，它和离心泵比较，扬程低一些，而流量大一些;它与轴流泵比较，扬程高一些，但流量又小一些。
这对于我国幅员辽阔，地形复杂，多了一种泵型因地制宜的选用
四、混流泵的使用性能以工作参数来表示。
例如流量、扬程、功率、效率、转速等。
在一定转速下，以流量为变量，也就是如果改变水泵的流量，则水泵的扬程、功率和效率等都随之而变化。
把这种相互关系的变化规律，综合绘制成几条曲线来表示，这就是水泵性能曲线。
五、混流泵的性能曲线形状也是介于离心泵和轴流泵之间，对于高扬程混流泵，其流量与扬程、流量与功率的相互关系变化规律接近于离心泵，在使用上，可采用关闭阀门启动，这时功率最小，动力机安全。
对于低扬程混流泵，性能参数之间的变化规律接近于轴流泵，在使用上，不宜采用关阀启动，而应该开阀启动，这时功率比较小，电动机不容易被烧毁。
2023年水利工程中常见的机电设备基本知识，包括水泵、发电机组和压力设备等。
一、水泵水泵是水利工程中常见的机电设备之一。
水泵是将低压水转化为高压水的设备，主要用于泵送水源，提供水源给农田灌溉、城市供水、工业用水等。
在2023年的水利工程中，常见的水泵类型包括离心泵、轴流泵和混流泵等。
1. 离心泵离心泵是水利工程中最常见的泵之一。
其工作原理是利用离心力将液体从中心吸入并使其以高速离心运动，然后通过出口放出。
离心泵主要由电机、泵壳、叶轮和密封装置等组成。
它的特点是结构简单、工作稳定、效率高、使用方便，广泛应用于灌溉、供水、给排水等领域。
2. 轴流泵轴流泵是另一种常见的水泵类型。
它的工作原理是通过叶片将液体沿着泵轴方向抽取和排放。
轴流泵主要由驱动装置、泵体、叶轮和密封装置等组成。
轴流泵的主要特点是流量大、占用空间小、外形简单。
它常用于需要大流量、低扬程的场合，如排涝、工业循环水处理等。
3. 混流泵混流泵是介于离心泵和轴流泵之间的一种泵。
它的工作原理是将液体既沿轴线方向抽取和排放，又沿着半径方向产生一定的离心力。
混流泵结构简单、流量范围广，适用于中等扬程和大流量的场合，如城市供水、工业供水等。
二、发电机组发电机组是水利工程中用于发电的装置。
发电机组通过转动机械能将机械能转化为电能，以满足不同领域的用电需求。
在2023年的水利工程中，常见的发电机组类型包括水轮发电机组和柴油发电机组等。
1. 水轮发电机组水轮发电机组是利用水能转化为电能的设备。
它主要由水轮机、发电机、水力系统和电气系统等组成。
水轮发电机组在水能丰富的地区广泛应用，如水电站、潮汐发电站等。
它的特点是能量利用效率高，环保性好。
2. 柴油发电机组柴油发电机组是利用柴油燃烧产生动力，再通过发电机将机械能转化为电能。
柴油发电机组主要由柴油发动机、发电机和电气系统等组成。
柴油发电机组在缺乏电网供电的地区或作为备用电源广泛使用。
它的特点是启动快、运行稳定、可靠性高。
离心泵、混流泵、轴流泵和旋涡泵试验方法离心泵、混流泵、轴流泵和旋涡泵是常见的工业和民用泵类别，其性能参数的测试是保证其实用性的重要手段之一。
以下是这些泵的试验方法：1. 离心泵试验方法：(1) 首先，检查离心泵的外观和内部零部件的完好性，确认是否符合规格要求。
(2) 将离心泵安装在试验台上，并连接好进口和出口管道，确保管道的密封性。
(3) 开启水泵，根据规格要求调整流量和扬程，记录流量、扬程、功率、效率等性能参数。
(4) 重复以上步骤，改变流量和扬程的组合，得出不同工况下的性能曲线。
2. 混流泵试验方法：(1) 检查混流泵的外观和内部零部件的完好性，确认是否符合规格要求。
(2) 将混流泵安装在试验台上，并连接好进口和出口管道，确保管道的密封性。
(3) 开启水泵，根据规格要求调整流量和扬程，记录流量、扬程、功率、效率等性能参数。
(4) 重复以上步骤，改变流量和扬程的组合，得出不同工况下的性能曲线。
3. 轴流泵试验方法：(1) 检查轴流泵的外观和内部零部件的完好性，确认是否符合规格要求。
(2) 将轴流泵安装在试验台上，并连接好进口和出口管道，确保管道的密封性。
(3) 开启水泵，根据规格要求调整流量和扬程，记录流量、扬程、功率、效率等性能参数。
(4) 重复以上步骤，改变流量和扬程的组合，得出不同工况下的性能曲线。
4. 旋涡泵试验方法：(1) 检查旋涡泵的外观和内部零部件的完好性，确认是否符合规格要求。
(2) 将旋涡泵安装在试验台上，并连接好进口和出口管道，确保管道的密封性。
(3) 开启水泵，根据规格要求调整流量和扬程，记录流量、扬程、功率、效率等性能参数。
(4) 重复以上步骤，改变流量和扬程的组合，得出不同工况下的性能曲线。
以上就是离心泵、混流泵、轴流泵和旋涡泵的试验方法，通过实际测试并记录各项性能参数，可以更好地评估其实际使用效果。
