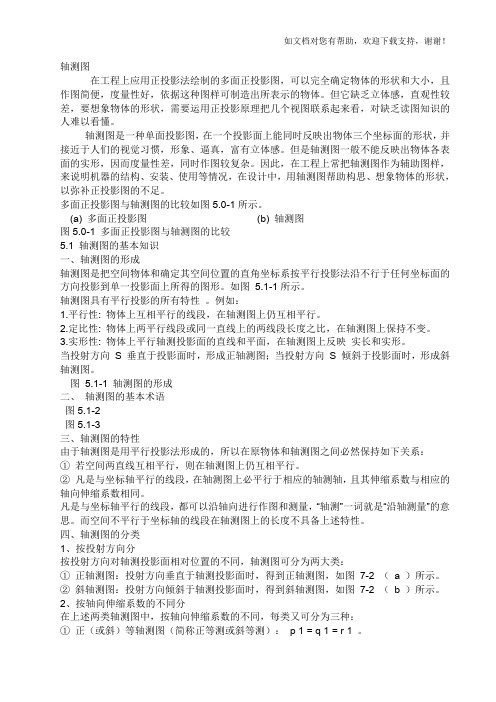

—轴测图基本知识

轴测图在工程上应用正投影法绘制的多面正投影图，可以完全确定物体的形状和大小，且作图简便，度量性好，依据这种图样可制造出所表示的物体。

但它缺乏立体感，直观性较差，要想象物体的形状，需要运用正投影原理把几个视图联系起来看，对缺乏读图知识的人难以看懂。

轴测图是一种单面投影图，在一个投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真，富有立体感。

但是轴测图一般不能反映出物体各表面的实形，因而度量性差，同时作图较复杂。

因此，在工程上常把轴测图作为辅助图样，来说明机器的结构、安装、使用等情况，在设计中，用轴测图帮助构思、想象物体的形状，以弥补正投影图的不足。

多面正投影图与轴测图的比较如图5.0-1所示。

(a) 多面正投影图(b) 轴测图图5.0-1 多面正投影图与轴测图的比较5.1 轴测图的基本知识一、轴测图的形成轴测图是把空间物体和确定其空间位置的直角坐标系按平行投影法沿不行于任何坐标面的方向投影到单一投影面上所得的图形。

如图 5.1-1所示。

轴测图具有平行投影的所有特性。

例如：1.平行性: 物体上互相平行的线段，在轴测图上仍互相平行。

2.定比性: 物体上两平行线段或同一直线上的两线段长度之比，在轴测图上保持不变。

3.实形性: 物体上平行轴测投影面的直线和平面，在轴测图上反映实长和实形。

当投射方向S 垂直于投影面时，形成正轴测图；当投射方向S 倾斜于投影面时，形成斜轴测图。

图5.1-1 轴测图的形成二、轴测图的基本术语图5.1-2图5.1-3三、轴测图的特性由于轴测图是用平行投影法形成的，所以在原物体和轴测图之间必然保持如下关系：①若空间两直线互相平行，则在轴测图上仍互相平行。

②凡是与坐标轴平行的线段，在轴测图上必平行于相应的轴测轴，且其伸缩系数与相应的轴向伸缩系数相同。

凡是与坐标轴平行的线段，都可以沿轴向进行作图和测量，“轴测”一词就是“沿轴测量”的意思。

而空间不平行于坐标轴的线段在轴测图上的长度不具备上述特性。

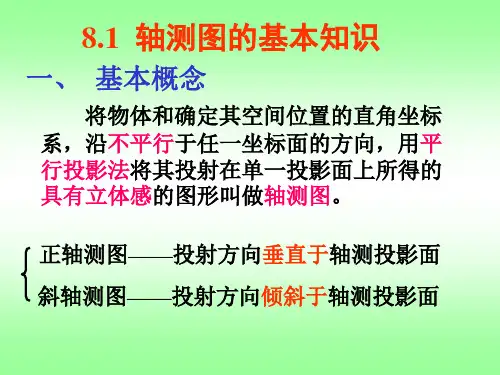

CAD教程第16章－轴测图的基本知识轴测图的基本知识一、轴测图的形成及投影特性用平行投影法将物体连同确定物体空间位置的直角坐标系一起投射到单一投影面，所得的投影图称为轴测图。

由于轴测图是用平行投影法得到的，因此具有以下投影特性：1、空间相互平行的直线，它们的轴测投影互相平行。

2、立体上凡是与坐标轴平行的直线，在其轴测图中也必与轴测轴互相平行。

3、立体上两平行线段或同一直线上的两线段长度之比，在轴测图上保持不变。

二、轴向伸缩系数和轴间角投影面称为轴测投影面。

确定空间物体的坐标轴OX、OY、OZ在P面上的投影O1X1、O1Y1、O1Z1称为轴测投影轴，简称轴测轴。

轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠Z1O1X1称为轴间角。

由于形体上三个坐标轴对轴测投影面的倾斜角度不同，所以在轴测图上各条轴线长度的变化程度也不一样，因此把轴测轴上的线段与空间坐标轴上对应线段的长度比，称为轴向伸缩系数。

三、轴测图的分类轴测图分为正轴测图和斜轴测图两大类。

当投影方向垂直于轴测投影面时，称为正轴测图；当投影方向倾于轴测投影面时，称为斜轴测图。

由些可见：正轴测图是由正投影法得来的，而斜轴测图则是用斜投影法得来的。

正轴测图按三个轴向伸缩系数是否相等而分为三种：1、正等测图简称正等测：三个轴向伸缩系数都相等；2、正二测图简称正二测：只有两个轴向伸缩系数相等；3、正三测图简称正三测：三个轴向伸缩系数各不相等。

同样，斜轴测图也相应地分为三种：1、斜等测图简称斜等测：三个轴向伸缩系数都相等；2、斜二测图简称斜二测：只有两个轴向伸缩系数相等；3、斜三测图简称斜三测：三个轴向伸缩系数各不相等。

工程上用得较多的是正等测和斜二测。

本章只介绍这两种轴测图的画法。

作物体的轴测图时，应先选择画哪一种轴测图，从而确定各轴向伸缩系数和轴间角。

轴测轴可根据已确定的轴间角，按表达清晰和作图方便来安排，而Z轴常画成铅垂位置。

在轴测图中，应用粗实线画出物体的可见轮廓。
