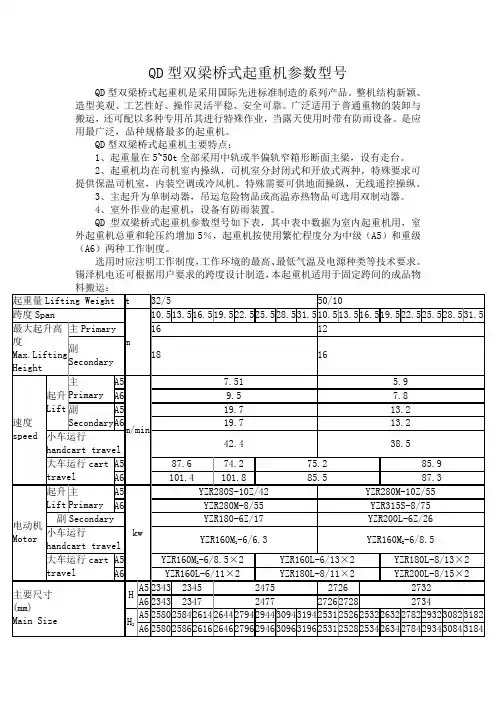

QD型双梁桥式起重机参数型号
QD型双梁桥式起重机是采用国际先进标准制造的系列产品。
整机结构新颖、造型美观、工艺性好、操作灵活平稳、安全可靠。
广泛适用于普通重物的装卸与搬运，还可配以多种专用吊其进行特殊作业，当露天使用时带有防雨设备。
是应用最广泛，品种规格最多的起重机。
QD型双梁桥式起重机主要特点：
1、起重量在5~50t全部采用中轨或半偏轨窄箱形断面主梁，设有走台。
2、起重机均在司机室内操纵，司机室分封闭式和开放式两种，特殊要求可提供保温司机室，内装空调或冷风机。
特殊需要可供地面操纵，无线遥控操纵。
3、主起升为单制动器，吊运危险物品或高温赤热物品可选用双制动器。
4、室外作业的起重机，设备有防雨装置。
QD型双梁桥式起重机参数型号如下表，其中表中数据为室内起重机用，室外起重机总重和轮压约增加5％，起重机按使用繁忙程度分为中级（A5）和重级（A6）两种工作制度。
选用时应注明工作制度，工作环境的最高、最低气温及电源种类等技术要求。
锡泽机电还可根据用户要求的跨度设计制造，本起重机适用于固定跨间的成品物。
起重机型号大全Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT起重机型号表示方法一.通用桥式起重机型号表示方法：例如QD 20/5t— A6 □用处：室外加W，室内省略，工作级别跨度，m，额定起重量，t，代号，见下表注：对于可供用户选择的要素，如电磁吸盘的型号，抓斗的规格，确切的起升高度，司机室的型式及入口方向，运行轨道的型号，机构工作级别的特殊要求，是否提供制冷或供热装置等，应另在订货合同中用文字说明。
标记示例：1.额定起重量20/5t，跨度，工作级别A5，室内用吊钩桥式起重机，应标记为：起重机 QD 20/ GB/T144052.额定起重量5t, 跨度，工作级别A6，室外用三用桥式起重机，标记为：起重机 GB/T14405序号5∽7的名称，亦可称为二用桥式起重机。
二.通用门式起重机型号表示方法：□□—□□，工作级别跨度，m，额定起重量，t，代号，见下表注：对于可供用户选择的要素，如电磁吸盘的型号，抓斗的规格，确切的起升高度，司机室的型式及入口方向，运行轨道的型号，大车导电型式，机构工作级别的特殊要求，是否提供制冷或供热装置等，应另在订货合同中用文字说明。
标记示例：1.额定起重量20/5t，跨度22m，工作级别A4，单主梁吊钩门式起重机，应标记为：起重机 MDG 20/5-22A4 GB/T144062.额定起重量50/10+50/101t, 跨度35m，工作级别A4，双梁，双小车吊钩门式起重机，标记为：起重机 ME50/10+50/10-35A4 GB/T14406序号5∽6，12∽13的名称，亦可称为二用门式起重机。
三.手动梁式起重机型号表示方法：SL □—□—□起升高度，m，跨度，m，额定起重量，t，产品代号，标记示例：起重量5t，跨度，起升高度3m 的手动梁式起重机标记为：起重机 JB/T1114-94四.手动桥式起重机型号表示方法：SQ □—□—□起升高度，m，跨度，m，额定起重量，t，产品代号，标记示例：起重量16t，跨度，起升高度的手动桥式起重机标记为：起重机 JB/T1115-94五.电动单梁起重机型号表示方法：□□—□□□操纵方式：地面 D，司机室 S，工作级别跨度，m，额定起重量，t，产品代号，如下：产品代号：1.电动葫芦小车在主梁下翼缘运行，电动葫芦布置在主梁下方的起重机，其产品代号为 LD。

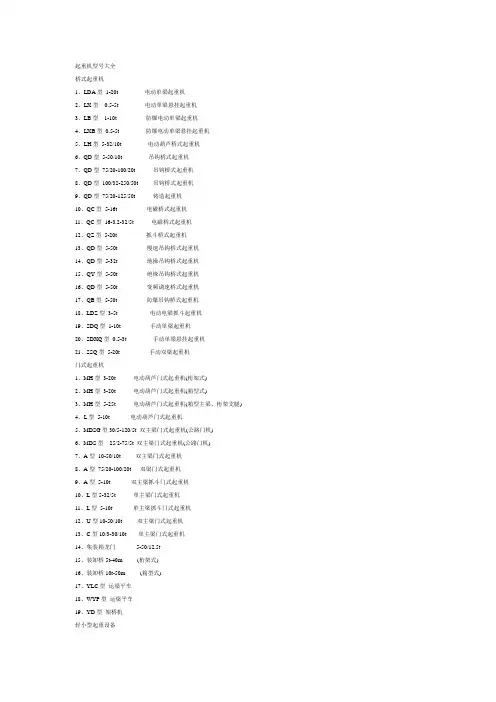

起重机型号大全桥式起重机1、LDA型 1-20t 电动单梁起重机2、LX型 0.5-5t 电动单梁悬挂起重机3、LB型 1-10t 防爆电动单梁起重机4、LXB型 0.5-5t 防爆电动单梁悬挂起重机5、LH型 5-32/10t 电动葫芦桥式起重机6、QD型 5-50/10t 吊钩桥式起重机7、QD型 75/20-100/20t 吊钩桥式起重机8、QD型 100/32-250/50t 吊钩桥式起重机9、QD型 75/20-125/50t 铸造起重机10、QC型 5-16t 电磁桥式起重机11、QC型 16-3.2-32/5t 电磁桥式起重机12、QZ型 5-20t 抓斗桥式起重机13、QD型 5-50t 慢速吊钩桥式起重机14、QD型 5-32t 地操吊钩桥式起重机15、QY型 5-50t 绝缘吊钩桥式起重机16、QD型 5-50t 变频调速桥式起重机17、QB型 5-50t 防爆吊钩桥式起重机18、LDZ型3-5t 电动电梁抓斗起重机19、SDQ型1-10t 手动单梁起重机20、SDXQ型0.5-3t 手动单梁悬挂起重机21、SSQ型 5-20t 手动双梁起重机门式起重机1、MH型3-20t 电动葫芦门式起重机(桁架式)2、MH型3-20t 电动葫芦门式起重机(箱型式)3、MH型5-25t 电动葫芦门式起重机(箱型主梁、桁架支腿)4、L型5-10t 电动葫芦门式起重机5、MDSG型30/5-120/5t 双主梁门式起重机(公路门机)6、MDS型 25/2-75/5t 双主梁门式起重机(公路门机)7、A型10-50/10t 双主梁门式起重机8、A型75/20-100/20t 双梁门式起重机9、A型 5-10t 双主梁抓斗门式起重机10、L型5-32/5t 单主梁门式起重机11、L型5-10t 单主梁抓斗门式起重机12、U型10-50/10t 双主梁门式起重机13、C型10/3-30/10t 单主梁门式起重机14、集装箱龙门5-50/12.5t15、装卸桥5t-40m (桁架式)16、装卸桥10t-50m (箱型式)17、YLC型运梁平车18、WYP型运梁平车19、YD型架桥机轻小型起重设备1、CD，MD型0.5-16t 电动葫芦2、HC，HM型16-50t 电动葫芦3、BCD型0.5-10t 防爆电动葫芦4、HS型0.5-10t 手拉葫芦5、WA型1-10t 手动单轨小车6、201型0.75m3 单轨抓斗起重机7、301型1.5m3 单轨抓斗起重机8、BZ型0.25-5t 定柱式旋臂起重机9、XB型0.25-1t 壁柱式旋臂起重机10、抓斗〈四绳抓斗、两绳抓斗。

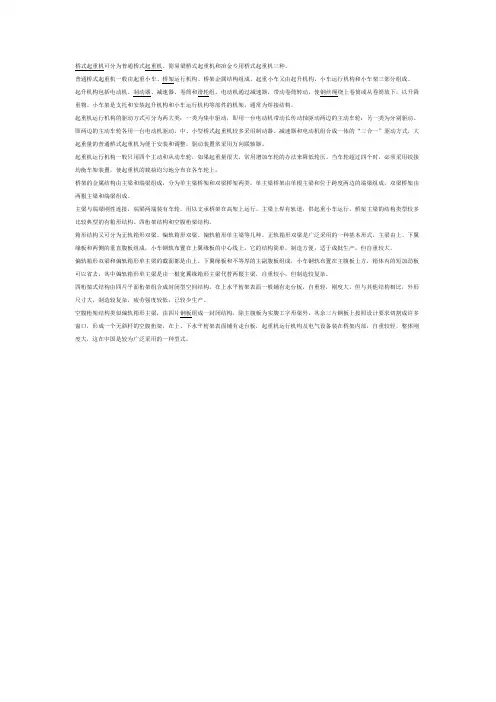

桥式起重机可分为普通桥式起重机、简易梁桥式起重机和冶金专用桥式起重机三种。
普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。
起重小车又由起升机构、小车运行机构和小车架三部分组成。
起升机构包括电动机、制动器、减速器、卷筒和滑轮组。
电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。
小车架是支托和安装起升机构和小车运行机构等部件的机架，通常为焊接结构。
起重机运行机构的驱动方式可分为两大类：一类为集中驱动，即用一台电动机带动长传动轴驱动两边的主动车轮；另一类为分别驱动、即两边的主动车轮各用一台电动机驱动。
中、小型桥式起重机较多采用制动器、减速器和电动机组合成一体的“三合一”驱动方式，大起重量的普通桥式起重机为便于安装和调整，驱动装置常采用万向联轴器。
起重机运行机构一般只用四个主动和从动车轮，如果起重量很大，常用增加车轮的办法来降低轮压。
当车轮超过四个时，必须采用铰接均衡车架装置，使起重机的载荷均匀地分布在各车轮上。
桥架的金属结构由主梁和端梁组成，分为单主梁桥架和双梁桥架两类。
单主梁桥架由单根主梁和位于跨度两边的端梁组成，双梁桥架由两根主梁和端梁组成。
主梁与端梁刚性连接，端梁两端装有车轮，用以支承桥架在高架上运行。
主梁上焊有轨道，供起重小车运行。
桥架主梁的结构类型较多比较典型的有箱形结构、四桁架结构和空腹桁架结构。
箱形结构又可分为正轨箱形双梁、偏轨箱形双梁、偏轨箱形单主梁等几种。
正轨箱形双梁是广泛采用的一种基本形式，主梁由上、下翼缘板和两侧的垂直腹板组成，小车钢轨布置在上翼缘板的中心线上，它的结构简单，制造方便，适于成批生产，但自重较大。
偏轨箱形双梁和偏轨箱形单主梁的截面都是由上、下翼缘板和不等厚的主副腹板组成，小车钢轨布置在主腹板上方，箱体内的短加劲板可以省去，其中偏轨箱形单主梁是由一根宽翼缘箱形主梁代替两根主梁，自重较小，但制造较复杂。
四桁架式结构由四片平面桁架组合成封闭型空间结构，在上水平桁架表面一般铺有走台板，自重轻，刚度大，但与其他结构相比，外形尺寸大，制造较复杂，疲劳强度较低，已较少生产。
LH型5～10吨电动葫芦双梁桥式起重机主要技术参数
1.起重量：LH型5～10吨电动葫芦双梁桥式起重机的起重量范围是
5~10吨，可以根据用户的具体需求进行选择。
2.工作级别：这种起重机一般采用A3～A5工作级别，适用于中等强
度的起重作业。
3.起重高度：起重高度是指起重机的升降距离，一般为6~18米，可
以根据实际需求进行定制。
4.跨度：桥式起重机的跨度一般为10~40米，也可以根据用户的需求
进行定制。
5. 工作速度：这种起重机的工作速度包括：起升速度、移动速度和
大车行走速度。
起升速度一般为8/0.8 m/min（多速率）、7/0.7 m/min （双速率）；移动速度一般为20 m/min；大车行走速度一般为30 m/min。
6.电动葫芦：这种起重机采用电动葫芦进行起升作业。
电动葫芦具有
起升速度快、稳定性好、能耗低等优点。
7.操作方式：起重机的操作方式可以分为地面控制和驾驶室控制两种。
地面控制一般通过按钮或遥控器进行，驾驶室控制则通过驾驶室内的操作
台进行。
8.安全保护：这种起重机配备了多种安全保护装置，如重载限制器、
高度限位器、断相保护、过载保护等，确保起重作业的安全进行。
9.结构形式：LH型5～10吨电动葫芦双梁桥式起重机采用钢结构，
主要包括主梁、大车、小车、电动葫芦等部件组成。
10.适用场所：这种起重机适用于各种场所，包括工厂、仓库、码头等工业领域。
以上是LH型5～10吨电动葫芦双梁桥式起重机的主要技术参数。
根据不同的需求，用户可以选择合适的起重机进行使用，并确保在工作中遵守相关的操作规程和安全要求。
桥式起重机的选用要求桥式起重机是一种重要的起重设备，广泛应用于建筑、制造、运输等行业。
选用合适的桥式起重机具有重要的意义，以下是桥式起重机的选用要求。
一、负载能力桥式起重机的负载能力是非常重要的指标，应该按照工作场地实际需求来确定负载能力，避免在使用过程中发生意外事故。
此外，应该考虑到在日常使用中可能存在的额外负荷，比如强风、地震等。
二、工作速度桥式起重机的工作速度同样是一个重要指标。
在选择桥式起重机时，需要根据实际需求和预算成本因素来考虑工作速度。
如果需要快速完成大量工作，应该选择高速起重机。
如果需要更加精细的操作，则应该选择低速起重机。
三、安全性能安全是企业选择起重机的重要考虑因素之一。
桥式起重机应该具有良好的安全性能，以确保工人在操作过程中不会受伤。
在选购前必须考虑桥式起重机是否符合国家安全标准，并检查起重机是否符合产品质量认证。
四、维护保养桥式起重机的维护保养十分重要。
应该考虑起重机的易于维护性和维护成本。
应该选择易于维修的起重机，以确保维修时间和成本最小化。
此外，应该考虑维护保养的周期和任务，选择合适的桥式起重机。
五、应用场地最后还应该根据实际应用场地来选择桥式起重机。
不同环境下，需要选择不同类型的起重机。
例如，在室内使用的起重机应该选用电动起重机，而在大型建筑工地上需要用到大型桥式起重机等。
总之，选择桥式起重机具有关键的意义，需要综合考虑众多因素，才能选出合适的起重机。
因此，在选购前应该对起重机的性能、安全性、维护保养和应用场地等进行多方面的检查，选择最适合的起重机。
桥式起重机的合理选用时间：2004-4-1 0:08:00北京起重运输机械研究所须雷随着现代工业的迅速发展和生产规模的扩大，物料搬运费用在生产成本中的比例越来越高。
因此如何正确合理地选用起重机，对提高生产率，充分发挥起重机的有效功能，满足使用要求，降低使用成本，提高经济效益，确保运行安全都具有十分重要的意义。
1 基本参数的选择起重机的基本参数表征起重机主要性能特征和作业能力，是起重机正确选用的基本依据。
桥式起重机的基本参数包括起重量、起升高度、工作级别、工作速度和跨度等。
1.1 起重量起重机正常工作时允许一次起吊的最大质量称为额定起重量。
吊钩起重机的额定起重量不包括吊钩和动滑轮组的自重。
抓斗和电磁吸盘等取物装置的质量计入额定起重量内。
按标准规定，桥式起重机的起重量系列采用的是R10优先数系，从3.2 t开始，按1.25公比递增为4，5，6.3，8，10，12.5，16，20，25，32，40，50t……。
但目前国内的桥式起重机产品只是根据多年的生产惯例，从上述数列中选出一部分组成实际的起重量系列。
最为常用的系列是5t，10t，16t，20t，32t和50t。
通常，当起重量超过10t时设两个起升机构，即主起升机构和副起升机构，二者起重量之比约为1：4。
主起升机构的起重量大，用以起吊重的货物；副起升机构的起重量小，但速度较快，用以起吊较轻的货物或作辅助性工作，以提高工作效率。
一般应以起重机可能遇到的最大起吊重物来确定起重量，同时考虑转载工作的条件或工艺过程的要求。
起重机不允许超载使用，因此在起吊物经常发生变化的场合，起重机应考虑一定的裕量。
在某些情况下，偶尔需吊运超重物件时，可用两台起重机协同作业。
在工艺流程固定，起吊物重量基本不变，起重机基本满载使用的情况下，可以取消副起升机构，以简化起重机的结构，降低成本。
国外的大吨位桥式起重机也并不是都带有副起升机构的，而是按需要选装。
1.2 起升高度起升高度是指从地面到取物装置最高起升位置的铅垂距离。
桥式起重机的选用要求一、桥式起重机的概述桥式起重机是一种常见的重型起重设备，被广泛应用于工厂、码头、仓库等各个领域。
它具有高效、稳定、安全的特点，能够满足各种起重作业的需求。
然而，在选用桥式起重机时，需要考虑多个因素才能做出正确的决策。
二、选用桥式起重机的关键因素2.1 起重量和跨度要求根据实际起重工作的需要，需首先确定所需起重机的起重量和跨度。
起重量是指起重机能够承载的最大重量，跨度是指桥架在轨道上移动的距离。
根据工作场地的具体情况，选择适当的起重量和跨度，确保起重机能够满足工作要求。
2.2 工作环境和条件不同工作场地的环境和条件对起重机的选用有重要影响。
考虑到工作场地的空间限制、温度、湿度等因素，选择适当的起重机型号和配置。
例如，在狭小的工作空间中，可以选用较小型号的桥式起重机，或者考虑安装特殊的悬挂系统。
2.3 工作频率和效率要求根据工作任务的频率和效率要求，选择适当的起重机。
对于频繁使用的场合，可以选择配备自动化控制系统和快速行走机构的桥式起重机，以提高工作效率和操作的安全性。
2.4 安全性和可靠性考虑起重机的安全性和可靠性是非常重要的考虑因素。
选择具备先进的安全保护装置和高质量的制造商提供的服务支持的起重机。
必要时，可以参考相关的起重机标准和规范，确保选用的起重机符合安全和质量要求。
三、桥式起重机的选型注意事项3.1 了解不同的桥式起重机类型桥式起重机有不同的类型和结构，包括单梁桥式起重机、双梁桥式起重机等。
了解不同类型的起重机的特点和适用范围，从而做出正确的选择。
3.2 考虑起重机的工作级别和工况根据起重机的工作级别和工况要求，选择适当的起重机。
工作级别包括A1-A8级，不同级别的起重机适用于不同的工况要求。
3.3 选用适当的起重机附件和设备根据具体的起重任务，选择适当的起重机附件和设备，如不同类型的钩具、夹具、可伸缩臂等。
这些附件和设备能够提高起重机的适应性和灵活性。
3.4 考虑维护和维修的便利性选择易于维护和维修的起重机。
