提高数控机床滚珠丝杠进给系统机械刚度的措施

数控机床的进给传动系统摘要：本文主要阐述了数控机床对进给传动系统的基本要求，数控机床进给传动系统的主要形式。

关键词：数控机床；传动系统；进给系统1 数控机床对进给传动系统的基本要求数控机床对机械传动系统的要求主要有以下几点。

1.1 提高传动部件的刚性数控机床的直线运动定位精度和分辨率必须达到微米级，回转运动的定位精度和分辨率必须达到角秒级，伺服电动机的驱动转矩，尤其是起动、制动时的转矩也很大。

假设传动部件的刚度不强，一定会使传动部件发生弹性变形，影响系统的定位精度、动态稳定性和响应快速性。

而加大滚珠丝杠的直径，对滚珠丝杠螺母副、支承部件进行预紧，进行预拉伸等，均为提高传动系统刚度的有效办法。

1.2 减小传动部件的惯量驱动电动机，传动部件的惯量直接决定进给系统的加速度，这是影响进给系统快速性的主要原因。

尤其是高速加工的数控机床，因为对进给系统的加速度要求比较高，所以，在满足系统强度和刚度的条件下，要减小零部件的质量、直径，以降低惯量，提高快速性。

1.3 减小传动部件的间隙在开环、半闭环进给系统中，传动部件的间隙直接影响进给系统的定位精度；在闭环系统中，它是系统的主要非线性环节，影响系统的稳定性，所以，要采取有效措施消除传动系统的间隙。

消除传动部件间隙的措施是对齿轮副、丝杠螺母副、联轴器、蜗轮蜗杆副以及支承部件进行预紧或消除间隙。

而采取措施后将可能增加摩擦阻力，降低机械部件的寿命，因此，必须统筹各种因素，使间隙减小到允许范围。

1.4 减小系统的摩擦阻力进给系统的摩擦阻力会降低传动效率，产生发热；同时，它还直接影响系统的决速性；因为摩擦力的存在，动、静摩擦系数的变化，会导致传动部件的弹性变形，产生非线性的摩擦死区，影响系统的定位精度和闭环系统的动态稳定性。

采用滚珠丝杠螺母副、静压丝杠螺母副、直线滚动导轨、静压导轨和塑料导轨等高效执行部件，能减少系统的摩擦阻力，提高运动精度，避免低速爬行。

2 数控机床进给传动系统的主要形式2.1 滚珠丝杠螺母副它的特点是：摩擦损失小，传动效率高；丝杠螺母之间预紧后，可消除间隙，提高传动刚度；摩擦阻力小，它与运动速度无关，动、静摩擦力的变化会很小，也不可能产生低速爬行现象；工作磨损小，使用寿命长，精度保持性好。

数控机床设计原则和外观要求数控机床的进给系统是由伺服电机驱动，通过滚珠丝杠带动刀具或工件完成各坐标方向的进给运动。

为确定进给系统的传动精度和工作稳定性，在设计机械装置时，以低摩擦、低惯量、高刚度为原则，实在措施有：1、通过消隙装置齿轮、丝杠、联轴器的传动间隙；2、对滚动导轨和丝杠预加载荷，预拉伸。

数控机床的外观大都采纳线型简洁的板块组合式全封闭防护罩，配备有现代特征的集操作、显示、掌控于一体的操作面板，淘汰了一般机床各种操作手柄、手轮和线型多而杂零散的多面型表面形态。

防护罩可防止高压、大流量冷却液及铁屑飞溅、削减粉尘入侵，隔音降噪，有利于机床的精度保持和环境保护，体现了机、电、液一体化的特点；的数控数显装置；对机床的精度和刚度使用的性、防护性及环保等有严格要求；采纳标准的刀具系统及安装位置正确的自动换刀装置；采纳整套商品化、标准化的新型配套件、自动排屑、润滑和冷却装置等。

3、采纳大扭矩、宽调速的伺服电机直接与丝杠相联接，缩短和简化进给传动链；4、依人机工程学宜人性原则设计的桌面式或悬挂式数控操作面板，是机床与操联系和信息交流的界面，指示灯、按钮、按键排列的设计，既适合人的操作特性，又利于人机间的协调与交流，通过视觉良好的键面颜色，标准化的象形符号，能精准反映和传递两者间的信息。

另外，采纳触摸屏操作使得人机界面加友好，加工过程的动态实时显示，使加工过程加直观，操作加简单。

数控装置，是数控机床的核心，包括硬件（印刷电路板、CRT显示器、键盒、纸带阅读机等）以及相应的软件，用于输入数字化的零件程序，并完成输入信息的存储、数据的变换、插补运算以及实现各种掌控功能。

驱动装置，他是数控机床执行机构的驱动部件，包括主轴驱动单元、进给单元、主轴电机及进给电机等。

他在数控装置的掌控下通过电气或电液伺服系统实现主轴和进给驱动。

当几个进给联动时，可以完成定位、直线、平面曲线和空间曲线的加工。

辅佑襄助装置，指数控机床的一些的配套部件，用以数控机床的运行，如冷却、排屑、润滑、照明、监测等。

机床精度包括__几何精度_、传动精度___、运动精度___、___定位精度_、_精度保持性____. 名词1机床几何精度：指机床不运动或空载低速运动时的精度。

2机床传动精度:指内联系传动链两末端执行件相对运动的精度。

3机床运动精度:指机床在额定负载下运动时主要零部件的几何位置精度。

4机床定位精度：指机床工作零部件运动终了时所达到的位置的准确性和机床的调整精度。

5机床精度保持性：指机床加工精度应保持的时间，也称使用寿命.名词：1。

机床可靠性：指机床在使用寿命期内完成规定加工功能的能力。

2机床固有可靠性: 通过设计、制造赋予机床的可靠性能。

3机床使用可靠性: 受使用、维护方式和使用条件的影响。

判断:1。

机床的可靠性指标用平均无故障工作时间及有效度来衡量。

（√)简述机床设计的主要内容和步骤：总体设计，技术设计，零件设计,样机试制,试验鉴定.简述机床运动的分配原则：1.运动分配给质量小的零部件 2.运动分配应有利于提高工件的加工精度3。

运动分配应有利于提高运动部件的刚度4.运动分配应考虑工件形状机床的主要传动形式包括_机械传动__、_液压传动__、_电气传动__.机床主要支承形式包括_卧式支承_、_立式支承_、_单臂支承、_龙门支承（框架式）__简述提高机床动刚度的措施：1。

提高抗振性能2。

减少热变形3.降低噪声简述减少内联系传动链内振源的措施：①采用变频无级调速或双速电动机，缩短传动链。

②提高传动件、主轴组件的刚度。

③设置大传动件动平衡或阻尼机构。

④提高各部件结合面精度，增强局部刚度。

机体振动是噪声源,包括：机械噪声、液压噪声、空气噪声、电磁噪声机床的技术参数包括：主参数、尺寸参数、运动参数和动力参数。

判断：1进给系统的进给量为等差序列（√）2进给系统的进给量为等比数列。

（√）简述主传动系设计应满足的基本要求1）满足机床使用性能要求2）满足机床传递动力要求3）满足机床工作性能的要求4）满足机床设计经济性的要求5）满足机床结构性能要求简述分级变速主传动系设计的内容和步骤：根据已确定的主变速传动系的运动参数，1）拟定传动结构式;2）拟定传动系转速图；3）分配各变速组各传动副的传动比;4）确定尺寸齿数和带轮直径；5)绘制主变速传动系统图。

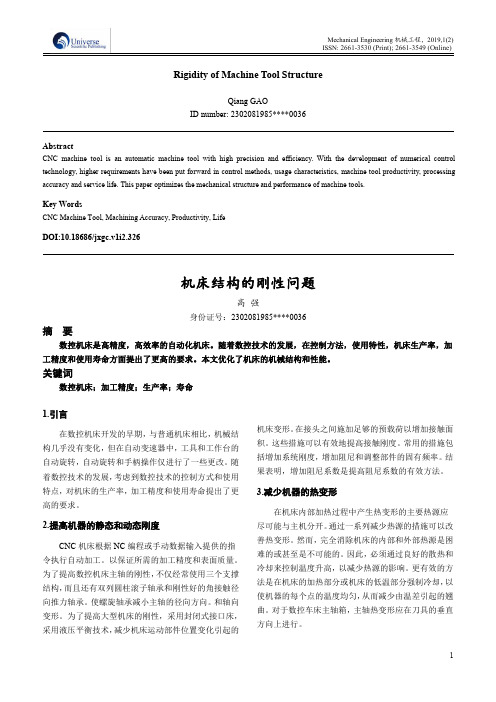

Rigidity of Machine Tool StructureQiang GAOID number:2302081985****0036AbstractCNC machine tool is an automatic machine tool with high precision and efficiency. With the development of numerical control technology, higher requirements have been put forward in control methods, usage characteristics, machine tool productivity, processing accuracy and service life. This paper optimizes the mechanical structure and performance of machine tools.Key WordsCNC Machine Tool, Machining Accuracy, Productivity, LifeDOI:10.18686/jxgc.v1i2.326机床结构的刚性问题高强身份证号：2302081985****0036摘要数控机床是高精度，高效率的自动化机床。
