2-6溶胶-凝胶合成

《Bi2MoO6基异质结光催化剂的可控合成及催化增效机制研究》篇一一、引言随着环境问题的日益严重和能源危机的加剧，光催化技术作为一种绿色、高效的能源转换和污染物处理技术，受到了广泛关注。

Bi2MoO6作为一种具有良好光催化性能的材料，其基异质结光催化剂在光催化领域具有广阔的应用前景。

本文旨在研究Bi2MoO6基异质结光催化剂的可控合成方法及其催化增效机制，以期为光催化技术的发展提供新的思路和方法。

二、文献综述Bi2MoO6具有优良的光催化性能，其异质结的构建能有效提高光催化剂的催化效率。

近年来，关于Bi2MoO6基异质结光催化剂的合成方法、性能及催化机制的研究取得了显著进展。

然而，目前仍存在合成方法复杂、催化剂性能不稳定等问题，需要进一步研究和优化。

三、实验方法（一）材料与试剂实验所需材料包括Bi(NO3)3·5H2O、NaMoO4·2H2O等化学试剂，均购自国内知名化学试剂供应商。

（二）Bi2MoO6基异质结光催化剂的合成采用溶剂热法、水热法等可控合成方法，制备出Bi2MoO6基异质结光催化剂。

通过调整反应条件，如反应温度、反应时间、原料配比等，实现对催化剂形貌和结构的调控。

（三）表征方法利用X射线衍射（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）等手段，对合成的Bi2MoO6基异质结光催化剂进行表征，分析其晶体结构、形貌和微观结构。

（四）催化性能测试通过光催化降解有机污染物等实验，测试Bi2MoO6基异质结光催化剂的催化性能。

采用紫外-可见光谱、电化学工作站等手段，分析催化剂的光响应范围、光电化学性质等。

四、结果与讨论（一）催化剂的表征结果通过XRD、SEM、TEM等表征手段，发现合成的Bi2MoO6基异质结光催化剂具有较高的结晶度和良好的形貌。

催化剂的微观结构表明，异质结的成功构建有助于提高催化剂的光吸收性能和电子传输性能。

（二）催化剂的催化性能光催化降解有机污染物的实验结果表明，Bi2MoO6基异质结光催化剂具有较高的催化性能。

颜料颗粒尺寸和形貌分析
图7是原料 Fe / Cr摩尔比为0.50, 水解 温度为70℃, 溶液pH值=4, 金属离子浓度为 2.5~3.5 mol/L, 在900℃下煅烧合成的颜料 的SEM 图。从图7可以看出, 颜料颗粒多为 球状或扁平状圆柱体, 基本没有团聚和粘连 现象, 颜料粉体的平均粒度约为 50~150 nm 之间, 颗粒尺寸分布较为均匀, 无过烧或颗 粒异常长大。
2.煅烧温度对颜料近红外反射率的影响
选取Fe / Cr摩尔比为0.50的样品各适量, 分别在 400~1000℃温度下煅烧合成, 探讨煅烧温度对颜料的近红 外反射率的影响, 如图3所示。由图3可以看出,在 400~700℃范围内, 随着煅烧温度的升高, 颜料在近红外波 段的平均反射率随之下降, 这主要是由于凝胶在升温干燥 及煅烧过程中, 残余水分和有机物的挥发会形成大量的孔 状结构, 使样品的比表面积增大, 对近红外波段的能量有较 大吸收, 造成颜料反射率总体的降低; 在700~900℃范围内, 随着煅烧温度的升高,颜料的平均反射率随之升高, 当煅烧 温度为900℃时,平均反射率达到最高值77.58%, 这主要是 由于在700℃以上, 水分及有机物已经完全挥发, 样品逐渐 形成晶体结构, 结晶度随着温度的升高而加强, 平均反射率 也升高; 当煅烧温度升高至1000℃时, 颜料过烧, 颗粒粘结 现象严重, 晶粒过大, 结晶度有所下降, 开始产生杂质和缺 陷, 造成对近红外能量的吸收, 使颜料的平均反射率略微降 低。
返回

二.溶胶凝胶法 的特点
优点（与传统烧结法比较）：
• 1 制品的均匀度高，尤其是多组份的制品，其均 匀度可达分子或原子尺度. • 2 制品的纯度高,因为所用原料的纯度高而且溶 剂在处理过程中易被除去. • 3 烧成温度比传统方法约低4 0 0 一5 0 0℃ , 因为所需生成物在烧成前已部分形成,且凝胶的 比表面积很大. • 4 反应过程易于控制,大幅度减少支反应、分相, 并可避免结晶等(对制玻璃而言) • 5 从同一种原料出发,改变工艺过程即可获得不 同的制品,如纤维、粉料或薄膜等.

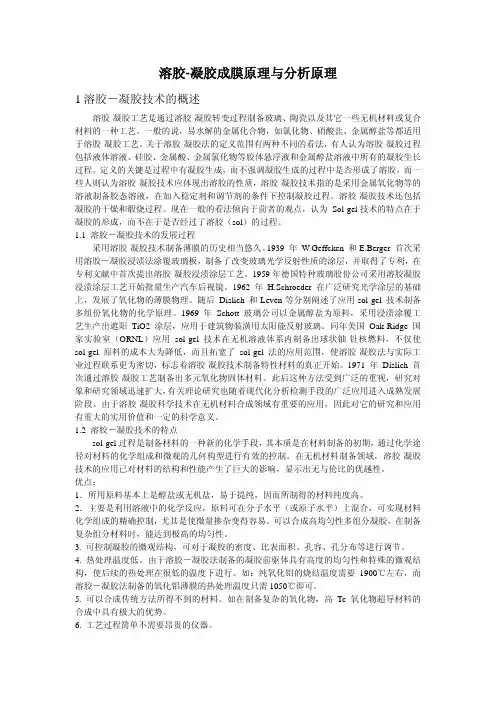

溶胶-凝胶成膜原理与分析原理1溶胶－凝胶技术的概述溶胶-凝胶工艺是通过溶胶-凝胶转变过程制备玻璃、陶瓷以及其它一些无机材料或复合材料的一种工艺。

一般的说，易水解的金属化合物，如氯化物、硝酸盐、金属醇盐等都适用于溶胶-凝胶工艺。

关于溶胶-凝胶法的定义范围有两种不同的看法，有人认为溶胶-凝胶过程包括液体溶液、硅胶、金属酸、金属氯化物等胶体悬浮液和金属醇盐溶液中所有的凝胶生长过程。

定义的关键是过程中有凝胶生成，而不强调凝胶生成的过程中是否形成了溶胶。

而一些人则认为溶胶-凝胶技术应体现出溶胶的性质，溶胶-凝胶技术指的是采用金属氧化物等的溶液制备胶态溶液，在加入稳定剂和调节剂的条件下控制凝胶过程。

溶胶-凝胶技术还包括凝胶的干燥和煅烧过程。

现在一般的看法倾向于前者的观点，认为 Sol-gel技术的特点在于凝胶的形成，而不在于是否经过了溶胶（sol）的过程。

1.1 溶胶－凝胶技术的发展过程采用溶胶-凝胶技术制备薄膜的历史相当悠久。

1939 年 W.Geffcken 和E.Berger 首次采用溶胶－凝胶浸渍法涂覆玻璃板，制备了改变玻璃光学反射性质的涂层，并取得了专利，在专利文献中首次提出溶胶-凝胶浸渍涂层工艺。

1959年德国特种玻璃股份公司采用溶胶凝胶浸渍涂层工艺开始批量生产汽车后视镜。

1962 年 H.Schroeder 在广泛研究光学涂层的基础上，发展了氧化物的薄膜物理。

随后 Dislich 和Leven等分别阐述了应用sol-gel 技术制备多组份氧化物的化学原理。

1969 年 Schott 玻璃公司以金属醇盐为原料，采用浸渍涂覆工艺生产出遮阳TiO2 涂层，应用于建筑物装潢用太阳能反射玻璃。

同年美国 Oak-Ridge 国家实验室（ORNL）应用 sol-gel 技术在无机溶液体系内制备出球状铀-钍核燃料，不仅使sol-gel 原料的成本大为降低，而且拓宽了 sol-gel 法的应用范围，使溶胶-凝胶法与实际工业过程联系更为密切，标志着溶胶-凝胶技术制备特性材料的真正开始。

溶胶—凝胶法制备粉体溶胶－凝胶法就是用含高化学活性组分的化合物作前驱体，在液相下将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明胶溶体系，溶胶经陈化,胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。

凝胶经过干燥、烧结固化制备出分子乃至纳米亚结构的材料。

此方法的化学过程首先是将原料分散在溶剂中，然后经过水解反应生成活性单体，活性单体进行聚合，开始成为溶胶，进而生成具有一定空间结构的凝胶，经过干燥和热处理制备出纳米粒子和所需要材料。

一、基本原理溶胶是指固体或胶体粒子均匀分散在溶液之中，固体粒子尺寸为1nm左右，含有103—109个原子，比表面积大。

胶体粒子受到布朗运动的作用可以稳定持久地悬浮在液相之中，此外粒子的表面电荷引起的双电荷层使固体粒子更加均匀的分布在溶液之中。

凝胶是随着水分的蒸发，溶胶中固体粒子间聚合能量加强，逐渐失去流动而变成的半固态物质。

分散在溶液中的固体粒子间吸引力与排斥力相当，使得凝胶中固态、液态都存在的高分散状态。

溶胶-凝胶法是以无机聚合反应为基础，以金属醇盐或无机金属盐作为前驱物，用水作为水解剂，有醇为溶剂来制备高分子化合物。

在溶液中前驱物进行水解、缩合反应，形成凝胶。

传统的溶胶-凝胶体系中，反应物通常是金属醇盐，通过醇盐缩水而得到溶胶。

但由于稀土金属的醇盐易水解、成本高等问题，限制了溶胶—凝胶法在更多领域的应用。

因此在很多领域中应用较多的是络合溶胶-凝胶法。

该法在制备前驱液时添加强络合剂，通过可溶性络合物的形成减少前驱液中的自由离子，控制一系列实验条件，移去溶剂后得到凝胶，最后再通过分解的方法除去有机配体而得到粉体颗粒。

溶胶-凝胶过程具体包括以下两个反应过程：1.水解反应是把阴离子取代成羟基，诱发综合反应，形成链状或网状交联的聚合物，金属盐类水解：ML + nH2O →M(OH2)z+n + L z-M(OH2)z+n→M(OH)(OH)(z-1)+n-1 + H+2．缩聚反应是把OR或L和OH换去，转换成氧化态：M-OH + M-OH →M-O-M + H2OM-OH + M-OH →M-O-M + ROH聚合程度决定于原颗粒的大小，而聚合速度取决于水解速率。
