导叶接力器检修检修现场安全作业指导书

一、交底目的为确保导杆检修工作的顺利进行，保障施工人员的人身安全，特进行本次安全技术交底。

二、交底对象参与导杆检修工作的全体人员。

三、交底内容1. 导杆检修前的准备工作（1）检修前，应对导杆进行全面的检查，了解其使用年限、结构特点、故障原因等。

（2）根据检修需求，准备相应的检修工具、备品备件等。

（3）检修现场应设置明显的警示标志，确保施工人员的安全。

2. 导杆检修过程中的安全注意事项（1）在进行导杆检修时，必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。

（2）在登高作业时，必须使用安全带，并确保安全带系牢，严禁单独登高作业。

（3）检修过程中，禁止在导杆附近进行其他工作，如焊接、切割等，以免影响检修作业。

（4）在拆卸导杆部件时，应注意避免掉落物伤人，同时确保地面人员的安全。

（5）检修过程中，如发现导杆存在安全隐患，应立即停止检修，并向上级汇报。

3. 导杆检修后的安全措施（1）检修完成后，应对导杆进行试运行，确保其恢复正常工作状态。

（2）对检修过程中更换的部件进行验收，确保其质量符合要求。

（3）清理检修现场，将废弃物品、工具等分类存放，保持现场整洁。

（4）对参与检修人员进行安全教育，提高其安全意识。

四、安全责任1. 施工单位应负责组织导杆检修工作，确保检修过程中的安全。

2. 施工人员应严格遵守安全技术操作规程，确保自身安全。

3. 施工现场管理人员应加强对检修工作的监督，确保安全措施落实到位。

五、应急措施1. 如在检修过程中发生安全事故，应立即停止作业，启动应急预案。

2. 及时向上级汇报事故情况，并采取有效措施，防止事故扩大。

3. 对受伤人员进行救治，确保其生命安全。

六、总结本次导杆检修安全技术交底，旨在提高施工人员的安全意识，确保检修工作的顺利进行。

请全体参与人员认真遵守安全技术操作规程，共同保障施工安全。

PC段检修作业指导书1 范围本指导书适用于低压PC段检修工作和PC段检修项目。

工作涉及的技术资料、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

3 安全措施3.1 严格执行《电业安全工作规程》。

3.2 所检修母线各部电源必须断开并与运行人员确认。

3.3 检修前一定要注意不得走错间隔，认真核对设备标志，工作人员互相提醒，工作地点装设遮栏，作业间隔悬挂安全措施标示牌。

3.4 使用经检验合格的电动工器具，电源接引要使用漏电保护器，防止电动工器具伤人。

3.5 工作前要验明所检修母线无电压，防止人身触电。

3.6 回路检查过程中，解线时要注意做好标记，更换元件过程中注意接线正确。

3.7 如果设备不停电状态的更换，注意不要将取下的线头碰到其它带电元件上,拆下的线头应用绝缘胶布包裹好。

3.8 各作业过程作业组长要进行安全交底，危险点分析全面，做好危险预想。

3.9 所带的常用工具、量具应认真清点，绝不许遗落在控制柜内。

3.10 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

3.11 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.12 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

三讲一落实布置检查危险点分析与控制措施4 备品备件清单5 修前准备5.1 现场准备5.2 专用工具5.3 工作准备☐工器具已准备完毕，材料、备品已落实。

☐检修地面已经铺设防护胶皮，场地已经完善隔离。

☐作业文件已组织学习，工作组成员熟悉本作业指导书内容。

W15.4 办理相关工作票（以下举例）☐已办理工作票及开工手续,确认设备停运。

水轮发电机组检修基础知识一、检修概念（简介）发电机组检修：为保持或恢复发电机组规定的性能而进行的检查和修理。

它包括发电机扩大性大修、大修、小修、抢修和小型技术改造。

发电机组小修：为了保证发电机组在大修周期内安全运行到下一次大修，对发电机进行定期的检查、清扫、试验和修理，消除已发现的发电机局部缺陷或更换个别部件发电机组大修：对发电机有计划的进行彻底的、全面的检查和修理，全部或部分解体，进行更换、修理易损的主要部件，恢复发电机设计性能和出力。

发电机扩大性大修：指吊出发电机转子的检修。

发电机状态检修：指根据设备状态监测和故障诊断系统提供的信息，在设备可能发生故障前有目的安排的检修，属于预测性检修。

检修项目和时间的确定取决于对设备状态诊断分析的结果。

检修间隔：指上次计划检修后发电机并网投产至下一次计划检修开始之间的可用时间。

检修停用时间：指处于计划检修停运状态的时间。

检修等级划分：检修等级是以机组检修规模和停用时间为原则，将发电企业机组的检修分为A， B ，C ，D四个等级。

A级检修：是指对发电机组进行全面的解体检查和修理，以保持、恢复或提高设备性能。

B级检修：是指针对机组某些设备存在问题，对机组部分设备进行解体检查和修理。

B级检修可根据机组设备状态评估结果，有针对性地实施部分A级检修项目或定期滚动检修项目。

C级检修：是指根据设备的磨损、老化规律，有重点地对机组进行检查、评估、修理、清扫。

C级检修可进行少量零件的更换、设备的消缺、调整、预防性试验等作业以及实施部分A级检修项目或定期滚动检修项目。

D级检修：是指当机组总体运行状况良好，而对主要设备的附属系统和设备进行消缺。

D级检修除进行附属系统和设备的消缺外，还可根据设备状态的评估结果，安排部分C级检修项目。

定期检修：定期检修是一种以时间为基础的预防性检修，根据设备磨损和老化的统计规律，事先确定检修等级、检修间隔、检修项目、需用备件及材料等的检修方式。

状态检修：状态检修是指根据状态监测和诊断技术提供的设备状态信息，评估设备的状态，在故障发生前进行检修的方式。

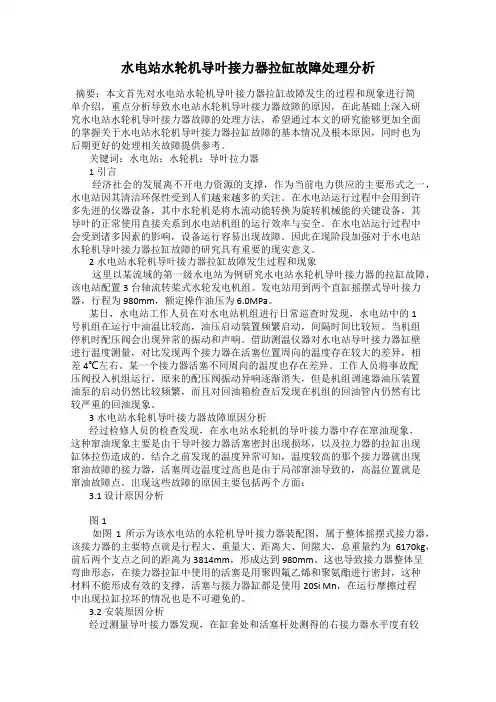

水电站水轮机导叶接力器拉缸故障处理分析摘要：本文首先对水电站水轮机导叶接力器拉缸故障发生的过程和现象进行简单介绍，重点分析导致水电站水轮机导叶接力器故障的原因，在此基础上深入研究水电站水轮机导叶接力器故障的处理方法，希望通过本文的研究能够更加全面的掌握关于水电站水轮机导叶接力器拉缸故障的基本情况及根本原因，同时也为后期更好的处理相关故障提供参考。

关键词：水电站；水轮机；导叶拉力器1引言经济社会的发展离不开电力资源的支撑，作为当前电力供应的主要形式之一，水电站因其清洁环保性受到人们越来越多的关注。

在水电站运行过程中会用到许多先进的仪器设备，其中水轮机是将水流动能转换为旋转机械能的关键设备，其导叶的正常使用直接关系到水电站机组的运行效率与安全。

在水电站运行过程中会受到诸多因素的影响，设备运行容易出现故障。

因此在现阶段加强对于水电站水轮机导叶接力器拉缸故障的研究具有重要的现实意义。

2水电站水轮机导叶接力器拉缸故障发生过程和现象这里以某流域的第一级水电站为例研究水电站水轮机导叶接力器的拉缸故障，该电站配置3台轴流转桨式水轮发电机组。

发电站用到两个直缸摇摆式导叶接力器，行程为980mm，额定操作油压为 6.0MPa。

某日，水电站工作人员在对水电站机组进行日常巡查时发现，水电站中的1号机组在运行中油温比较高，油压启动装置频繁启动，间隔时间比较短。

当机组停机时配压阀会出现异常的振动和声响。

借助测温仪器对水电站导叶接力器缸壁进行温度测量，对比发现两个接力器在活塞位置周向的温度存在较大的差异，相差4℃左右。

某一个接力器活塞不同周向的温度也存在差异。

工作人员将事故配压阀投入机组运行，原来的配压阀振动异响逐渐消失，但是机组调速器油压装置油泵的启动仍然比较频繁，而且对回油箱检查后发现在机组的回油管内仍然有比较严重的回油现象。

3水电站水轮机导叶接力器故障原因分析经过检修人员的检查发现，在水电站水轮机的导叶接力器中存在窜油现象，这种窜油现象主要是由于导叶接力器活塞密封出现损坏，以及拉力器的拉缸出现缸体拉伤造成的。
