溶胶凝胶法制备SiO2凝胶

溶胶凝胶法制备SiO2工艺溶胶凝胶法是一种常见的材料制备方法，具有制备过程简单、产物纯度高、粒度均匀等优点。

在溶胶凝胶法制备SiO2工艺中，通过控制反应条件，可以制备出具有特定形貌、结构和性能的SiO2材料。

本文主要探讨了溶胶凝胶法制备SiO2工艺的过程、实验结果及其应用，分析了该方法的优势和不足，并提出了改进意见。

实验主要采用了硅酸酯、氢氧化钠、去离子水等原料，将硅酸酯和氢氧化钠按一定比例混合，搅拌均匀后加入去离子水，继续搅拌得到溶胶。

将溶胶在一定温度下干燥，得到干凝胶。

将干凝胶在高温下焙烧，去除有机物，得到最终的SiO2产物。

实验过程中，通过控制溶胶时间、固化温度等因素，制备了一系列不同工艺参数的SiO2样品。

采用X射线衍射仪（XRD）、扫描电子显微镜（SEM）等手段对样品的物相、形貌和粒度进行了表征。

实验结果表明，通过控制溶胶时间、固化温度等因素，可以制备出具有不同形貌和粒度的SiO2材料。

当溶胶时间为60分钟、固化温度为400℃时，制备出的SiO2样品具有较高的纯度和良好的分散性。

XRD结果表明，制备的SiO2为结晶度良好的α-石英相。

SEM表征显示，该条件下制备的SiO2粒子呈球形，粒度分布较窄。

通过控制原料浓度、水解速率等因素，可以进一步调节SiO2的粒度和形貌。

通过溶胶凝胶法制备SiO2工艺，可以获得具有高纯度和良好分散性的SiO2材料。

实验结果表明，溶胶时间和固化温度是影响SiO2形貌和粒度的关键因素。

当溶胶时间为60分钟、固化温度为400℃时，制备出的SiO2样品具有最佳的性能。

然而，在实验过程中也发现了一些不足之处，如制备过程中有机物的挥发和残留可能会影响产品的纯度和性能。

为了提高制备效率和产品质量，建议在后续研究中可以对原料浓度、水解速率等参数进行更加深入的探讨，并尝试通过优化工艺流程和添加剂的使用来改善产品的性能。

还可以进一步拓展溶胶凝胶法制备SiO2工艺的应用领域。

由于SiO2具有优异的物理化学性能，如高透明度、低热膨胀系数等，可以将其应用于光学、电子、催化剂等领域。

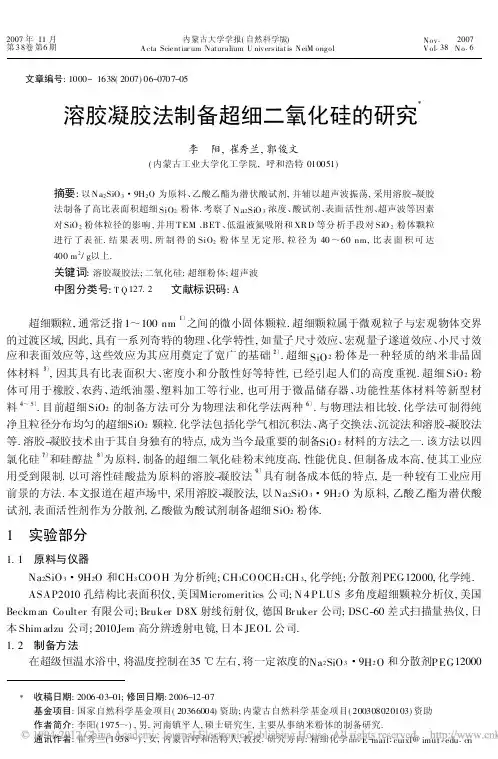

2007年11月内蒙古大学学报(自然科学版)Nov.2007第38卷第6期Acta Scientiar um Naturalium U nivers itatis NeiM ongol Vol.38No.6 文章编号:1000-1638(2007)06-0707-05溶胶凝胶法制备超细二氧化硅的研究X李　阳,崔秀兰,郭俊文(内蒙古工业大学化工学院,呼和浩特010051)摘要:以N aSiO3・9H2O为原料、乙酸乙酯为潜伏酸试剂,并辅以超声波振荡,采用溶胶-凝胶2法制备了高比表面积超细SiO2粉体.考察了N a2SiO3浓度、酸试剂、表面活性剂、超声波等因素对SiO2粉体粒径的影响,并用T EM、BET、低温液氮吸附和XR D等分析手段对SiO2粉体颗粒进行了表征.结果表明,所制得的SiO2粉体呈无定形,粒径为40～60nm,比表面积可达400m2/g以上.关键词:溶胶凝胶法;二氧化硅;超细粉体;超声波中图分类号:T Q127.2 文献标识码:A 超细颗粒,通常泛指1～100nm〔1〕之间的微小固体颗粒.超细颗粒属于微观粒子与宏观物体交界的过渡区域,因此,具有一系列奇特的物理、化学特性,如量子尺寸效应、宏观量子遂道效应、小尺寸效应和表面效应等,这些效应为其应用奠定了宽广的基础〔2〕.超细SiO2粉体是一种轻质的纳米非晶固体材料〔3〕,因其具有比表面积大、密度小和分散性好等特性,已经引起人们的高度重视.超细SiO2粉体可用于橡胶、农药、造纸油墨、塑料加工等行业,也可用于微晶储存器、功能性基体材料等新型材料〔4～5〕.目前超细SiO2的制备方法可分为物理法和化学法两种〔6〕.与物理法相比较,化学法可制得纯净且粒径分布均匀的超细SiO2颗粒.化学法包括化学气相沉积法、离子交换法、沉淀法和溶胶-凝胶法等.溶胶-凝胶技术由于其自身独有的特点,成为当今最重要的制备SiO2材料的方法之一.该方法以四氯化硅〔7〕和硅醇盐〔8〕为原料,制备的超细二氧化硅粉末纯度高,性能优良,但制备成本高,使其工业应用受到限制.以可溶性硅酸盐为原料的溶胶-凝胶法〔9〕具有制备成本低的特点,是一种较有工业应用前景的方法.本文报道在超声场中,采用溶胶-凝胶法,以Na2SiO3・9H2O为原料,乙酸乙酯为潜伏酸试剂,表面活性剂作为分散剂,乙酸做为酸试剂制备超细SiO2粉体.1　实验部分1.1　原料与仪器Na2SiO3・9H2O和CH3COOH为分析纯;CH3COOCH2CH3,化学纯;分散剂PEG12000,化学纯.ASAP2010孔结构比表面积仪,美国Micromeritics公司;N4PLUS多角度超细颗粒分析仪,美国Beckm an Co ulter有限公司;Bruker D8X射线衍射仪,德国Br uker公司;DSC-60差式扫描量热仪,日本Shim adzu公司;2010Jem高分辨透射电镜,日本JEOL公司.1.2　制备方法在超级恒温水浴中,将温度控制在35℃左右,将一定浓度的Na2SiO3・9H2O和分散剂PEG12000X收稿日期:2006-03-01;修回日期:2006-12-07基金项目:国家自然科学基金项目(20366004)资助;内蒙古自然科学基金项目(200308020103)资助作者简介:李阳(1975～),男,河南镇平人,硕士研究生,主要从事纳米粉体的制备研究.通讯作者:崔秀兰(1958～),女,内蒙古呼和浩特人,教授.研究方向:精细化学品.E-mail:cuixl@溶液加入三口烧瓶中,然后在高速搅拌下加入乙酸乙酯.随着乙酸乙酯的水解,溶液中的硅酸盐发生聚合反应生成溶胶,并逐渐聚集转化成凝胶,然后用1∶5的乙酸溶液调节pH 值至6左右.继续搅拌1h,停止反应后在超声波中振荡10min,真空抽滤.并先后用去离子水、无水乙醇和丙酮洗涤,将洗涤后的凝胶在110℃进行干燥,再在800℃左右煅烧即得到白色疏松的SiO 2粉体.2　结果及讨论2.1　原料浓度的影响在合成过程中,沈钟〔1〕等认为硅酸含羟基多(还有水分子结合其中),结构复杂,分子极性较小,溶解度极微,故其凝结速度远大于定向速度,因而极易生成无定型结构的凝胶状沉淀.而硅酸凝胶是由硅酸聚合成硅溶胶,硅溶胶再经胶凝形成硅酸水凝胶.通过实验发现:在一定温度和pH 下,当Na 2SiO 3的浓度较小时,形成的硅酸溶胶较稀,硅溶胶胶凝慢,将有利于形成粗大的晶核.另外,可能由于硅溶胶胶凝不完全,体系中仍有大量的硅溶胶存在,致使硅溶胶中结合的水比较多,根据氢键和化学键作用理论〔10〕知,在后续的干燥过程中很容易硬团聚;在酸试剂足够量时,当Na 2SiO 3的浓度较大,形成的硅酸溶胶浓度大,胶凝速度快,则所成凝胶中的晶核细小.图1是在其它条件不变的情况下[即:在超声场中,制备温度为35℃,以1∶5乙酸为酸试剂调节pH=6.0,乙酸乙酯与N a 2SiO 3的物质的量比为0.65,PEG 的用量为2.0%(相对于Na 2SiO 3的质量百分数)],粒子平均直径随Na 2SiO 3浓度的变化情况.从图1中可以看出,Na 2SiO 3的浓度对产物粒度的影响较大,在Na 2SiO 3浓度大于0.33m ol /L 的时候,所得沉淀的平均粒径偏小.图2是凝胶经乙醇和丙酮洗涤后的产物干湿度随Na 2SiO 3浓度的变化情况.曲线表明当Na 2SiO 3浓度较低时,湿凝胶重量与干凝胶重量比偏高,而当C (Na 2SiO 3)>0.33mol/L 时曲线趋于平缓,比值变化不大.所以,当(Na 2SiO 3)>0.33mo l/L 时,所得SiO 2的前驱体粒径较小,分散性好,无硬团聚.图1　N a 2SiO 3浓度对粒径的影响Fig.1　T he effect o f concentr ation of N a 2SiO 3on the size of pow der 图2　湿凝胶与干凝胶重量比与Na 2SiO 3浓度的关系F ig.2　T he relation betw een co ncentr atio n o f N a 2SiO 3and rat io o f w et gel w eight to dry gel w eig ht 2.2　酸试剂的选择据文献〔11〕报道,酸试剂大多选用盐酸.但在实验中发现,选用盐酸会给实验后续步骤中带来杂质氯离子,如果洗涤不彻底将导致产品纯度不高;而且,盐酸是强酸,在滴加的过程中可能导致局部酸度过大,易使反应体系内微区浓度不均匀,在加料区域H +过饱和度很高,而其它地方过饱和度较低,这样就导致了成核的不均匀性〔12〕.在同样的操作条件下[即:在超声场中,制备温度为35℃,Na 2SiO 3浓度为0.33m ol/L,pH=6.0,乙酸乙酯与Na 2SiO 3的物质的量比为0.65,PEG 的用量为2.0%(相对于Na 2SiO 3的质量百分数),焙烧温度为700℃],不同酸试剂制得的SiO 2的平均粒度和比表面积见表1.2.3　表面活性剂的用量在SiO 2制备过程中,加入表面活性剂可以抑制硅酸凝胶的团聚.如加入量过少起不到有效分散708内蒙古大学学报(自然科学版)2007年的作用,如用量过多易增强溶液的粘度,导致分离困难,使沉淀不容易被洗净,同样起不到有效分散的作用.由图3看出表面活性剂PEG 的最佳用量为1.8～2.5%(相对于Na 2SiO 3的质量百分数).其它制备条件为:N a 2SiO 3浓度为0.33m ol/L,制备温度为35℃,以1∶5乙酸为酸试剂调节pH=6.0,乙酸乙酯与Na 2SiO 3的物质的量比为0.65,在超声波作用下,焙烧温度为700℃.表1　不同酸试剂对SiO 2的平均粒径和比表面积的影响Table 1　The eff ect of acid on the sizeand the specific surf ace area of SiO 2酸试剂1∶5盐酸1∶5乙酸平均粒径/nm115.550.7比表面/(m 2・g -1)310447图3　P EG 用量对粒径的影响F ig .3　T he effect of P EG o n t he size o f po w der2.4　超声波的影响液相中的颗粒在Bor wn 运动、Van der Waals 引力、搅拌力等作用下相互靠近碰撞而不断产生团聚.陈志刚〔13〕认为超声空化形成的大量空泡破灭时产生强大的冲击波,冲击波对团聚颗粒反复冲击,一方面破坏颗粒间的表面吸附,使团聚颗粒被剥离、脱落下来,另一方面也会引起氢键等化学结合力的断裂而使团聚颗粒相互脱离.此外,空化产生的气泡振动,还能对颗粒表面进行剥离,打散团聚.从图4和图5的电镜照片可以发现,经过超声波振荡的目的产品二氧化硅分散均匀,粒度偏小,平均在40～60nm 之间;而没有经过振荡的粒度偏大,平均在100～160nm 之间,且团聚较严重.图4、图5样品的其它制备条件为:Na 2SiO 3浓度为0.33mol/L,制备温度为35℃,以1∶5乙酸为酸试剂调节pH=6.0,乙酸乙酯与Na 2SiO 3的物质的量比为0.65,表面活性剂PEG 的用量为2.0%(相对于Na 2SiO 3的质量百分数),焙烧温度为700℃.图4　超声波中振荡分散的粉体T EM 形貌F ig .4　T EM photo gr aph of pow der prepared by ultr aso nic 图5　未在超声波中振荡分散的粉体T EM 形貌F ig .5　T EM photo gr aph o f pow der pr eparedult raso nic 2.5　二氧化硅的XRD 分析图6为X 射线粉末衍射图(其它制备条件同前述),样品为干凝胶在450℃、800℃和1150℃灼烧2h 的SiO 2粉末,两者在2H =22.8°、2H =22.59°、2H =21.52°和各出现了一个馒头峰,可知灼烧到1150℃,仍未达到SiO 2的晶体转变温度,表明该SiO 2粉末为非晶态无定形结构,且随着煅烧温度的升高,馒头峰的中心发生移动,2H 角减小,但总的变化趋势不大,仍为无定型.文献〔14〕中报道纳米SiO 2由709第6期李阳等　溶胶凝胶法制备超细二氧化硅的研究非晶态转变为晶态是在1230℃左右,而何宜柱〔15〕等人认为,500～950℃焙烧的试样,无衍射峰;大于1000℃焙烧的试样,有衍射峰存在,且脊峰比随焙烧温度升高而降低,即SiO 2逐步晶体化.图6　SiO 2粉末的XR DFig .6　X RD patter ns o f SiO 2pow der 图7　干凝胶的差热-热重曲F ig .7　D T A and T GA cur v es o f dr y g el2.6　差热-热重分析加入表面活性剂可以抑制硅酸凝胶的团聚,若要得到高纯的SiO 2粉体,须通过煅烧方法将表面活性剂除去,另外通过高温煅烧还可除去其它有机杂质(如乙酸乙酯、乙酸等).干凝胶的差热-热重曲线如图7所示,从DT A 曲线可见,58.44℃左右出现的小吸收峰是由干凝胶吸附的水分子蒸发而引起的(这与文献〔16〕中所报道的基本一致);390.20℃处的放热峰是表面活性剂氧化分解引起的.由TGA 曲线可见,从50℃左右开始,由于样品吸附的水分逐渐蒸发,样品开始失重;在300～460℃之间,表面活性剂与氧充分反应,样品失重速度明显加快,直至700℃以上重量才基本不变,且所得产品白度较高.因此,最佳煅烧温度在800℃左右(其它制备条件同前述).3　结　论3.1　以Na 2SiO 3・9H 2O 为原料、乙酸乙酯为潜伏酸试剂制得的纳米SiO 2粉体颗粒呈无定形,粒径为40～60nm ,且分散良好,比表面积大于400m 2/g.3.2　Na 2SiO 3浓度和表面活性剂用量对SiO 2颗粒粒度有较大的影响.较理想的反应条件为:Na 2SiO 3浓度>0.33mol/L,表面活性剂的用量为1.8～2.5%(相对于Na 2SiO 3的质量百分数).3.3　超声波振荡分散有利于防止超细颗粒的团聚,实验表明超声波对凝胶聚集体具有良好的分散效果.参考文献:[1]　沈钟,赵振国,王国庭.胶体与表面化学(第3版)[M ].北京:化学工业出版社,2004.38～142.[2]　瞿其曙,何友昭,淦五二,等.超细二氧化硅的制备及研究进展[J].硅酸盐通报,2000,(5):57～63.[3]　沈军,王珏,甘礼华,等.溶胶-凝胶法制备SiO 2气凝胶及其特性研究[J ].无机材料学报,1995,10(1):69～75.[4]　Zho u Q F,Z hang Q Q ,Zhang J X ,et al.Pr epar ation a nd optical pr operties o f T iO 2nano-cr ysta lline par ticlesdispersed in SiO 2nano -com po sites [J ].M ater ials L etter s ,1997,31:39～423.[5]　鲍希茂,宋海智.硅基发光材料研究进展[J].材料研究学报,1997,11(6):601～611.[6]　周产力,寇战峰,刘钧.超细二氧化硅的制备及应用[J].无机盐工业,2001,33(4):22～24.[7]　W agner E ,Br nner H .Aer o sil ,herstellung ,eigenschaften und V er halt en in o rg anischen F l ssig keiten [J ].A ng ew Chem ,1960,72(1920):744～750.[8]　余家国,张联盟,童兵,等.So l -gel 工艺制备二氧化硅超微细粉及其机理的研究[J ].硅酸盐通报,1992,(3):43～48.[9]　T it ulaer M K ,Jansen J B H ,G eus J W .T he pr epa ration and Char acterizat ion of sol -g el silica spher es [J ].J N on -710内蒙古大学学报(自然科学版)2007年Cry st Solids ,1994,168(1):1～13.[10]　杨建广,唐谟堂,杨声海,等.湿法制备纳米A T O 粉体团聚的形成及消除方法[J].中国涂料,2004,38(7):33～39.[11]　秦晓东,蒋晓明,陈月珠.高比表面积超细二氧化硅粉体的制备[J ].石油大学学报(自然科版),2001,25(3):36～38.[12]　郝臣,陈彩凤,陈志刚,等.化学法合成纳米氧化铝粉体工艺研究[J].机械工程材料,2002,26(7):25～27.[13]　陈志刚,陈彩凤,刘苏.超声场中湿法制备A l 2O 3纳米粉工艺研究[J ].硅酸盐学报,2003,31(2):213～217.[14]　骆锋,阮建明,万千.微乳液法制备纳米二氧化硅基因传递复合载体[J ].硅酸盐学报,2004,32(9):1098～1102.[15]　何宜柱,雷廷权,张吉人.溶胶-凝胶法制备的SiO 2晶化过程的相变行为[J].兵器材料科学与工程,1997,20(4):24～28.[16]　刘忠义,王莉玮,王子忱,等.硅酸钠法合成高比表面多孔二氧化硅[J ].高等学校化学学报,1998,19(5):770～773.(责任编委　边占喜)Study o n the Preparation of U ltrafine SiO 2by Sol-g el M ethodLI Yang ,CU I Xiu -lan ,GU O Jun -w en(College of Chemical E ngineering ,I nner Mongolia Univer sity o f Technology ,H ohhot 010051,China ) Abstract :A kind of ultrafine SiO 2w ith high specific sur face areas w as prepared w ith Na 2SiO 3・9H 2O and CH 3COOCH 2CH 3(ethyl acetate as latent acid r eag ent and PEG as dispersant )as reactants.In the reaction,ultrasonic w as applied to the disper sion too.The effects o f the co ncentratio n of Na 2SiO 3,the acid reagent,the amount of PEG and ultrasonic on the size o f ultrafine SiO 2　have been studied .T he silica pow der w ith particle diameter in the range of 40～60nm and thespecific surface areas above 400m 2/g have been obtained .The silica pow der is char acterized byTEM ,BET ,N 2adsor ption iso therm and XRD .The XRD indicates the silica pow der is amo rphous .Key words :sol-g el method;silica;ultrafine po w der;ultrasonic 711第6期李阳等　溶胶凝胶法制备超细二氧化硅的研究。

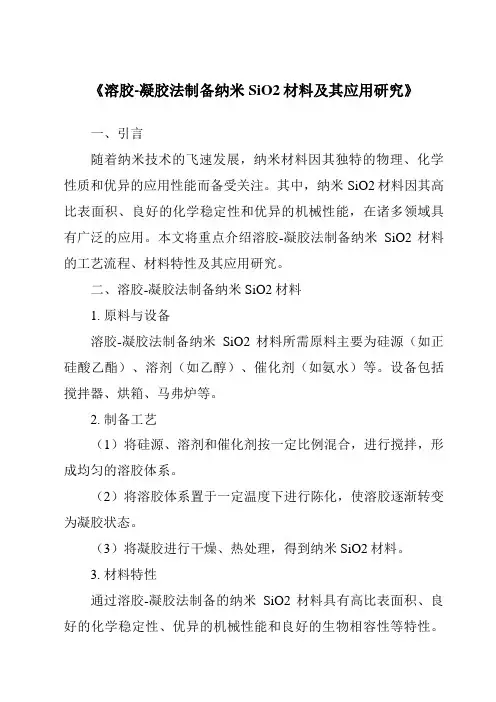

《溶胶-凝胶法制备纳米SiO2材料及其应用研究》一、引言随着纳米技术的飞速发展，纳米材料因其独特的物理、化学性质和优异的应用性能而备受关注。

其中，纳米SiO2材料因其高比表面积、良好的化学稳定性和优异的机械性能，在诸多领域具有广泛的应用。

本文将重点介绍溶胶-凝胶法制备纳米SiO2材料的工艺流程、材料特性及其应用研究。

二、溶胶-凝胶法制备纳米SiO2材料1. 原料与设备溶胶-凝胶法制备纳米SiO2材料所需原料主要为硅源（如正硅酸乙酯）、溶剂（如乙醇）、催化剂（如氨水）等。

设备包括搅拌器、烘箱、马弗炉等。

2. 制备工艺（1）将硅源、溶剂和催化剂按一定比例混合，进行搅拌，形成均匀的溶胶体系。

（2）将溶胶体系置于一定温度下进行陈化，使溶胶逐渐转变为凝胶状态。

（3）将凝胶进行干燥、热处理，得到纳米SiO2材料。

3. 材料特性通过溶胶-凝胶法制备的纳米SiO2材料具有高比表面积、良好的化学稳定性、优异的机械性能和良好的生物相容性等特性。

此外，通过调整制备过程中的工艺参数，可以实现对纳米SiO2材料粒径、形貌和孔隙结构的调控。

三、纳米SiO2材料的应用研究1. 催化剂载体纳米SiO2材料具有较高的比表面积和良好的化学稳定性，可作为催化剂载体，提高催化剂的活性和选择性。

在许多化学反应中，如烃类氧化、加氢等反应中，纳米SiO2作为催化剂载体得到了广泛应用。

2. 复合材料制备纳米SiO2材料可与其他材料复合，制备出具有优异性能的复合材料。

例如，与聚合物复合制备高性能复合材料，用于航空航天、生物医疗等领域。

此外，纳米SiO2还可与金属、陶瓷等材料复合，制备出具有特殊功能的复合材料。

3. 生物医学应用纳米SiO2材料具有良好的生物相容性和低毒性，在生物医学领域具有广泛的应用。

例如，可用于药物载体、生物成像、组织工程等领域。

通过表面修饰等技术，可提高纳米SiO2材料在生物体内的稳定性和生物利用度。

四、结论溶胶-凝胶法是一种制备纳米SiO2材料的有效方法，具有工艺简单、成本低廉、可调控性强等优点。

《溶胶-凝胶法制备纳米SiO2材料及其应用研究》一、引言随着纳米科技的快速发展，纳米材料因其独特的物理和化学性质在众多领域中展现出巨大的应用潜力。

其中，纳米SiO2材料因其高比表面积、优异的化学稳定性和良好的生物相容性，在催化剂、生物医学、电子器件和复合材料等领域具有广泛的应用。

溶胶-凝胶法作为一种制备纳米SiO2材料的重要方法，具有操作简便、原料易得、反应条件温和等优点。

本文将详细介绍溶胶-凝胶法制备纳米SiO2材料的工艺流程、材料特性及其应用研究。

二、溶胶-凝胶法制备纳米SiO2材料1. 实验原理溶胶-凝胶法是一种通过溶胶向凝胶转变的过程来制备纳米材料的方法。

在此过程中，首先将硅源（如正硅酸乙酯）在一定的条件下水解成硅醇（Si-OH）单体，然后通过缩合反应形成三维网状结构的溶胶，进一步干燥形成凝胶，最后经过煅烧处理得到纳米SiO2材料。

2. 实验步骤（1）将硅源与溶剂（如乙醇）混合，加入适量的催化剂（如氨水）进行水解反应；（2）在一定的温度和搅拌速度下进行缩合反应，形成溶胶；（3）将溶胶置于干燥环境中进行干燥处理，得到湿凝胶；（4）将湿凝胶在高温下进行煅烧处理，得到纳米SiO2材料。

三、材料特性通过溶胶-凝胶法制备的纳米SiO2材料具有以下特点：1. 粒径小：纳米SiO2材料的粒径通常在几十到几百纳米之间；2. 分布均匀：溶胶-凝胶法能够使原料分子在三维空间内均匀分布，从而得到粒径分布均匀的纳米SiO2材料；3. 结构可调：通过调整原料配比、反应温度等参数，可以调节纳米SiO2材料的结构；4. 化学稳定性好：纳米SiO2材料具有良好的化学稳定性，能够抵抗酸碱等化学物质的侵蚀。

四、应用研究纳米SiO2材料因其独特的性质在众多领域中具有广泛的应用。

以下是其在几个主要领域的应用研究：1. 催化剂：纳米SiO2材料具有较高的比表面积和良好的吸附性能，可作为催化剂载体或催化剂活性组分。

将其应用于催化反应中，能够提高催化效率并降低催化剂用量；2. 生物医学：纳米SiO2材料具有良好的生物相容性和无毒性，可广泛应用于生物医学领域。

TEOS溶胶凝胶法制备二氧化硅有机硅复合体系二氧化硅-有机硅复合材料由于兼具无机二氧化硅和有机硅的特性具有广阔的应用前景。

因此将纳米SiO_2和有机硅聚合物有效地复合，形成无机-聚合物复合材料，在国内外是一个非常活跃的领域，也是本论文研究的主要对象。

本文首先在阅读、分析和研究大量国内外文献资料的基础上，针对正硅酸乙酯溶胶-凝胶过程制备二氧化硅、二氧化硅与有机硅形成复合体系、二氧化硅表面活性、正硅酸乙酯(TEOS)与二甲基二乙氧基硅烷(DDS)的反应等问题的国内外研究现状进行了详细的分析和总结。

在此基础上，结合正硅酸乙酯溶胶-凝胶过程制备二氧化硅及前人对过程的研究现状，确定了以酸催化正硅酸乙酯溶胶-凝胶过程为手段来制备活性二氧化硅中间体，并结合动态激光光散射和红外光谱为主要手段来对过程进行分析。

针对国内外对DDS-TEOS的研究，确定了本论文首先要研究不同用水量情况下，DDS对TEOS溶胶-凝胶过程的影响。

然后根据过程机理的探讨，结合在高的用水量情况下水解更充分的特征，立足于研究在高的用水量隋况下得到的二氧化硅-有机硅复合体系。

借助各种测试手段，通过控制有机硅单体的种类和反应条件，可得到具备特殊性能的复合材料。

以上述思想为主导，提出了论文题目、研究路线和研究方法，并对论文工作的主要创新点作了简要叙述。

本项研究主要包括以下四个部分：1、正硅酸乙酯溶胶-凝胶过程研究动态激光光散射(DLS)方法是测量纳米及亚微米颗粒粒径的有效方法，以此作为手段来研究正硅酸乙酯溶胶-凝胶过程，得到了中间产物的粒径随时间变化的曲线，能比较直观地反映出正硅酸乙酯溶胶-凝胶溶胶粒子的形成乃至凝胶生成的特征，在国内外未有文献报导。

实验过程中首先控制不同的反应条件，通过测定凝胶时间，来研究反应温度(T)、酸度(HCl∶H_2O)、用水量(H_2O∶Si-OR)、乙醇的用量(C_2H_5OH∶Si)等对酸催化正硅酸乙酯溶胶-凝胶过程的影响。

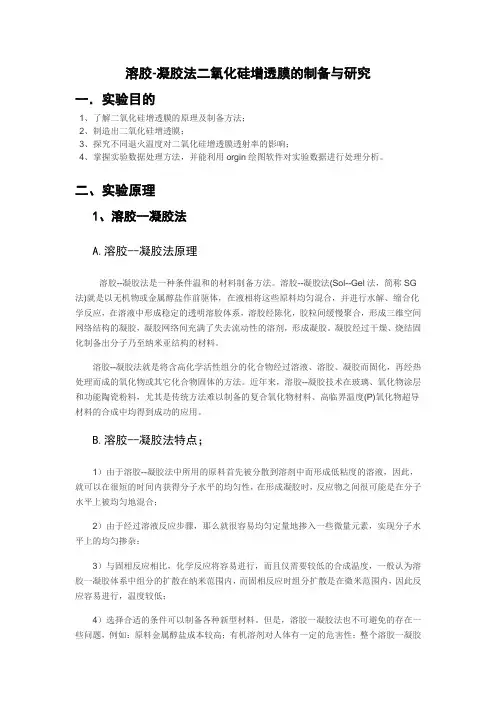

溶胶-凝胶法二氧化硅增透膜的制备与研究一．实验目的1、了解二氧化硅增透膜的原理及制备方法；2、制造出二氧化硅增透膜；3、探究不同退火温度对二氧化硅增透膜透射率的影响；4、掌握实验数据处理方法，并能利用orgin绘图软件对实验数据进行处理分析。

二、实验原理1、溶胶--凝胶法A.溶胶--凝胶法原理溶胶--凝胶法是一种条件温和的材料制备方法。

溶胶--凝胶法(Sol--Gel法，简称SG 法)就是以无机物或金属醇盐作前驱体，在液相将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明溶胶体系，溶胶经陈化，胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。

凝胶经过干燥、烧结固化制备出分子乃至纳米亚结构的材料。

溶胶--凝胶法就是将含高化学活性组分的化合物经过溶液、溶胶、凝胶而固化，再经热处理而成的氧化物或其它化合物固体的方法。

近年来，溶胶--凝胶技术在玻璃、氧化物涂层和功能陶瓷粉料，尤其是传统方法难以制备的复合氧化物材料、高临界温度(P)氧化物超导材料的合成中均得到成功的应用。

B.溶胶--凝胶法特点；1）由于溶胶--凝胶法中所用的原料首先被分散到溶剂中而形成低粘度的溶液，因此，就可以在很短的时间内获得分子水平的均匀性，在形成凝胶时，反应物之间很可能是在分子水平上被均匀地混合；2）由于经过溶液反应步骤，那么就很容易均匀定量地掺入一些微量元素，实现分子水平上的均匀掺杂；3）与固相反应相比，化学反应将容易进行，而且仅需要较低的合成温度，一般认为溶胶一凝胶体系中组分的扩散在纳米范围内，而固相反应时组分扩散是在微米范围内，因此反应容易进行，温度较低；4）选择合适的条件可以制备各种新型材料。

但是，溶胶一凝胶法也不可避免的存在一些问题，例如：原料金属醇盐成本较高；有机溶剂对人体有一定的危害性；整个溶胶一凝胶过程所需时间较长，常需要几天或儿几周；存在残留小孔洞；存在残留的碳；在干燥过程中会逸出气体及有机物，并产生收缩。

用溶胶凝胶法制备SiO2气凝胶的方法研究作者：张宏宇吴建兵来源：《时代经贸》2013年第24期【摘要】本文研究了一种以低成本的水玻璃为硅源，通过溶胶凝胶法在常压干燥条件下制备了SiO2气凝胶的方法。

探究了凝胶过程中pH对于气凝胶性能的影响。

利用六甲基二硅氧烷对硅凝胶进行表面改性处理，使疏水的硅烷基接到凝胶表面，有效的避免了干燥过程中的孔隙结构坍塌，所得气凝胶的比表面积可达876.1m2/g。

【关键词】气凝胶；水玻璃；常压干燥SiO2气凝胶是一种具有连续三维孔隙网格结构的那么多孔材料。

由于其独特的微观结构，其具有低导热系数、低密度、高比表面积、高孔隙率等优异性能[1，2]。

目前对于SiO2气凝胶的研究多采用正硅酸甲酯、正硅酸乙酯等硅醇盐作为硅源，以超临界干燥的工艺制得[3，4]。

SiO2气凝胶制备过程通常分为凝胶、陈化和干燥过程。

其中干燥过程对于SiO2气凝胶的孔隙结构的形成至关重要。

干燥过程中，孔隙内部的液体挥发会使固相表面暴露出来，表面能更高的固气界面取代了原来的固液界面，由于液体的不断挥发，孔隙内部液体体积减少，这样产生的液体界面的弯曲变形会产生一定的应力，这种应力即为弯曲液面产生的毛细管力。

毛细管力便是破坏孔隙结构的根本原因[5]。

传统的超临界干燥工艺可以消除毛细管力的不利影响，但超临界干燥工艺过程复杂，能耗高，成本昂贵且具有较大危险性。

因此，如何实现SiO2气凝胶低成本大规模生产，采用廉价硅源和常压干燥得到SiO2气凝胶已成为国内外研究的热点。

本文采用廉价的水玻璃为硅源，采用常压干燥方法制备了SiO2气凝胶。

通过溶胶-凝胶法得到湿凝胶，经过溶剂交换和老化处理之后，采用六甲基二硅氧烷/盐酸混合溶液为改性剂，在常压干燥的条件下制备二氧化硅气凝胶，研究了气凝胶的微观形貌、孔隙率、比表面积等性能参数，并讨论了其制备过程中的优化实验条件。

一、实验部分（一）原料所用的水玻璃为工业级水玻璃，模数为3.1，试验中使用的氨水、硫酸、盐酸、六甲基二硅氧烷、无水乙醇均为分析纯。

二氧化硅气凝胶的生产及应用现状二氧化硅气凝胶是一种具有广泛应用前景的新型材料，其独特的物理和化学性质使其在许多领域具有重要应用。

本文将介绍二氧化硅气凝胶的生产工艺、应用领域、现状分析以及创新点，以全面了解其重要性和应用价值。

二氧化硅气凝胶的生产工艺主要包括以下三种：溶胶-凝胶法：将硅酸盐溶液通过物理或化学作用形成凝胶，然后进行热处理得到二氧化硅气凝胶。

该工艺操作简单，但生产周期较长，成本较高。

直接合成法：在高温高压条件下，通过气相反应直接合成二氧化硅气凝胶。

该工艺具有生产周期短、成本低等优点，但需要严格的反应条件和设备。

模板法：利用特定模板剂的作用，在凝胶网络中引入孔洞，然后去除模板剂并热处理得到二氧化硅气凝胶。

该工艺操作简单，但需要选择合适的模板剂并严格控制模板剂的用量。

二氧化硅气凝胶在许多领域具有重要应用，以下是其中几个领域：空气净化：二氧化硅气凝胶具有很高的比表面积和孔容，可以吸附和过滤空气中的有害物质，如甲醛、苯等有机挥发性气体。

隔音：二氧化硅气凝胶具有很好的隔音效果，可以被应用于建筑、交通工具等领域的隔音材料。

隔热：二氧化硅气凝胶具有很高的热导率，可以被应用于隔热材料中，如航天器、高温炉等高温领域。

结构加固：二氧化硅气凝胶具有很好的强度和稳定性，可以作为结构加固材料应用于土木工程、石油化工等领域。

目前，二氧化硅气凝胶的生产和应用仍处于不断发展和完善阶段。

在市场前景方面，随着人们对环保和节能要求的不断提高，二氧化硅气凝胶的市场需求将会持续增长。

在竞争格局方面，尽管国内外有许多企业都在研究和生产二氧化硅气凝胶，但大多数企业规模较小，技术水平不高，缺乏核心竞争力。

在技术水平方面，二氧化硅气凝胶的生产工艺仍存在生产周期长、成本高等问题，需要进一步优化和改进。

为了推动二氧化硅气凝胶的发展和应用，以下创新点值得：新型生产工艺：探索新型的二氧化硅气凝胶生产工艺，降低生产成本，提高产量和品质。

复合材料：将二氧化硅气凝胶与其他材料复合，制备出具有更多功能的复合材料，以满足不同领域的需求。

溶胶凝胶法制备sio2工艺
溶胶凝胶法制备氧化二硅酸铝（SiO2）的工艺主要由以下步骤组成：
1. 水溶液准备：将氢氧化钠（NaOH）和氯化钠（NaCl）溶解在水中，形成NaOH-NaCl混合溶液；
2. 溶胶凝胶：将氢氧化铝（Al(OH)3）加入NaOH-NaCl混合溶液中，通过溶胶凝胶法将氢氧化铝分解为硫酸铝（Al2(SO4)3）和氢氧化钠；
3. 煅烧：将硫酸铝煅烧，使其发生高温反应，形成氧化二硅酸铝；
4. 洗涤：将煅烧后的产物进行洗涤，去除残留在氧化二硅酸铝上的杂质；
5. 干燥：将洗涤后的氧化二硅酸铝进行干燥，即可得到最终的氧化二硅酸铝。
