低压集抄集中器(华立、威胜)调试教程目录营销资料8位、12位电表号码编制 (3)集中器的通讯设置 (8)华立I型集中器下发教程 (9)华立集中器排查教程 (17)华立II型集中器下发教程 (28)威胜I型集中器下发教程 (39)威胜集中器排查教程 (42)威胜II集中器下发教程 (48)营销资料8位、12位电表号码编制图1（1）打开营销资料，点击文档下方“插入工作表”新建工作表，点击文档左上角全选复制到新工作表中，如图2所示；图2（2）选择第一、第二列插入两列空白列，如图3所示；图3（3）点击上方函数公式（fx），选择函数公式RIGHT，出现如图4所示。

函数公式填写：①第一行选择需要修改的文本，如图4中“资产编号”；②第二行填“8”即可，点击“确定”计算出结果，得到一个8位数电表编号；图4（4）点击上方函数公式（fx），选择函数公式COMCATENATE，出现如图5所示。

函数公式填写：①第一行填入“”000””（要带双引号，双引号为英语半角输入）；②第二行选择上一步的8位，点击“确定”计算出结果，得到一个12位数电表编号；。

图5（5）选择刚做出的8位、12位数电表编号，出现黑色实习“+”，双击得出两列数列。

如图6所示；图6（6）全选两列数列复制，右键选择“选择性粘贴”选择“数值”确定即可，否则复制出其他电子表格为公式不可使用。

如图7所示；图7集中器的通讯设置图1在对集中器下发资料前，先对集中器进行通讯设置，移动卡与联通卡的设置有区别详细如图1所示；华立I型集中器下发教程图1（1）打开华立集中器调试软件模板，如图1所示。

图2（2）在“表地址”复入12位电表编码并保存，如所图2所示。

图3（3）打开软件，双击“采集模型按钮”，点击“端口”。

弹出如图4所示。

图4（4）点击确定“串口”，确保波特率为9600。

图5（5）点击“[参数]”前的“+”，出现如图5所示。

图6（6）点击“测量点参数”，出现如图6所示。

烟台东方威思顿电气有限公司
CHL064－1j 集中器用户手册
———————————————————————————————————————————
目录
一 概 述 ............................................................................................................. 2 二 质量承诺 ....................................................................................................... 3 三 注意事项 ....................................................................................................... 3 四 产品功能 ....................................................................................................... 4 五 技术指标 ....................................................................................................... 5 六 现场安装 ....................................................................................................... 6
烟台东方威思顿电气有限公司 地址：烟台市机场路 2 号 邮编：264000 电话：0535-6582159 传真：0535-6582235 Email：wisdom@

支持1～2路Modem通讯口，计费主站可以通过拨号、专线访问；
支持1路以太网口，计费主站可以通过TCP/IP协议访问；
支持1路GPRS，计费主站可以通过GPRS方式访问；
具有1路红外通讯口，用于现场维护或现场抄表。
6
内置可移动式电子盘（容量32M～1G），能存储全电子电能表的各种类型电能数据和瞬时量数据以及失压断相数据等；存储周期1min～60min灵活设置；停电或出现故障时，可以从存储卡中读出数据。文件格式和Windows完全兼容，可以很容易地进行拷贝；掉电后数据卡中的数据保持10年以上。
图3 电表与集中器连线
如图3，将各只电能表RS485口的A端并联在一起，最后与集中器一个RS485口的“A”端相接，将电能表RS485口的B端并联在一起，与集中器该RS485口的“B”端相接。
注意：
建议每条RS485总线上连接相同规约种类的电能表，并且每条总线上所接的表计尽量少，以提高集中器的抄表效率；
485－1灯：RS485口1发送/接收指示；
485－2灯：RS485口2发送/接收指示；
485－3灯：RS485口3发送/接收指示；
485－4灯：RS485口4发送/接收指示；
485－5灯：RS485口5发送/接收指示；
485－6灯：RS485口6发送/接收指示；
MDM1灯：MODEM1口通讯指示；
（3）设置参数：
1)建立子站及添加处理器；
2)给下行通道端口（RS485口）添加连接，设置通讯规约等参数；
3)分别添加各下行端口表计设备及编辑数据库；
4)上行通道端口（MODEM、网络、RS232）属性设置、添加连接，设置通讯规约等参数；
5)添加上行设备及发送参数设置；
6)连好维护线路，设好维护笔记本电脑的通信参数，并确认是否建立通讯；

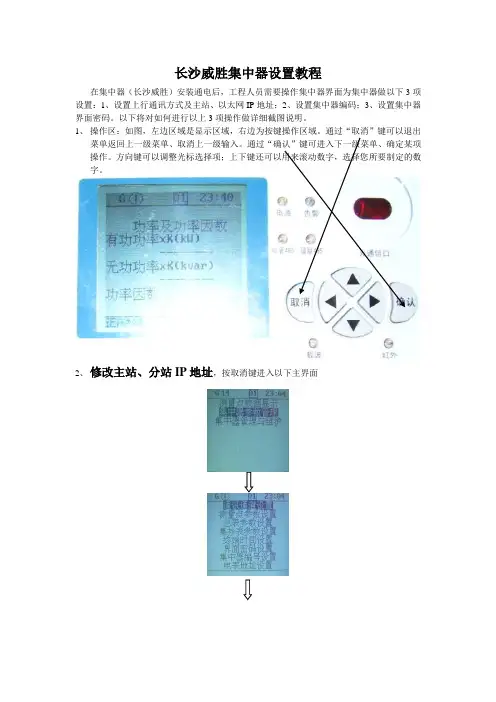

长沙威胜集中器设置教程
在集中器（长沙威胜）安装通电后，工程人员需要操作集中器界面为集中器做以下3项设置：1、设置上行通讯方式及主站、以太网IP地址；2、设置集中器编码；3、设置集中器界面密码。

以下将对如何进行以上3项操作做详细截图说明。

1、操作区：如图，左边区域是显示区域，右边为按键操作区域。

通过“取消”键可以退出
菜单返回上一级菜单、取消上一级输入。

通过“确认”键可进入下一级菜单、确定某项操作。

方向键可以调整光标选择项；上下键还可以用来滚动数字，选择您所要制定的数字。

2、修改主站、分站IP地址，按取消键进入以下主界面
此步骤设置的IP
地址请记录在记
录单内
以上步骤可以通过“上”、“下”按键滚动数字
修改完成后要选择OK确定，以保存设置
通过以上步骤将主站IP、集中器IP按要求配置到位。

3、修改表计档案，按取消键进入以下主界面
修改完成后要选择OK确定，以保存设置4、表计随抄，按取消键进入以下主界面
5、修改集中器编码，按取消键进入以下主界面
修改完成后要选择OK确定，以保存设置
6、集中器是否联网成功判断
在完成IP设置、集中器编码设置并连接好网线后，重启集中器。

集中器重启完成后，注意观察液晶屏左下方显示，“正在connect”、“connect成功”、“正在注册”、“注册成功”。

当观察到“注册成功”后，表示集中器已经成功连接主站。

如果观察到“注册失败”则表示集中器尚未连接至主站。
