带电流互感器的三相四线有功电能表的接线课件

电表的接线形式有很多种，包括单相电表接线和三相电表接线；有直接接线，也有电流互感器和电压互感器接线。

其中，三相表主要测量三根380V电压带电导线的“功耗之和”。

三相表包括三相三线表和三相四线表。

接下来，让我们知道如何连接三相四线安培计接线和三相四线安培计变压器。

三相四线安培计接线图有多种接线形式，但一般来说，只有两种电路：电压电路和电流电路。

电表接线的一般原则是：电流线圈与负载串联，或与电流互感器二次侧连接，电压线圈与负载并联或与电压互感器二次侧连接。

三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。

接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

上图（右）为三相四线制有源安培计通过电流互感器连接，带电导线u、V、W分别与电流互感器一次侧第一端L1连接，一次侧L2端与负载连接，端子1，电度表的4、7分别与电流互感器二次侧的第一端K1相连，3、6、9号端子分别与二次侧的K2端相连，电流互感器的2、5、8号端子分别与电流互感器的第一端L1相连，拆下它们的连接件。

为保证安全，电流互感器二次侧K2单独接地。

右边的图是电路图的模拟演示。

请注意电流互感器和电流表之间的接线。

三相四线是什么一。

三相输电接线方式三相四线制是指a、B、C和N，其中N线是中性线，也称为零线。

N线设计为从380v相电压中获得220v 相电压。

在某些情况下，它还可以用于零序电流检测，从而监测三相电源的平衡。

a线为黄色，B线为蓝色，C线为红色，N线为棕色，PE线为黄绿色。

2。

单相三线，三相四线和三相五线有什么区别？单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相电表，主要计量的是220V电压的单根火线的“耗电量”，主要用在城镇居民用电，照明用电。

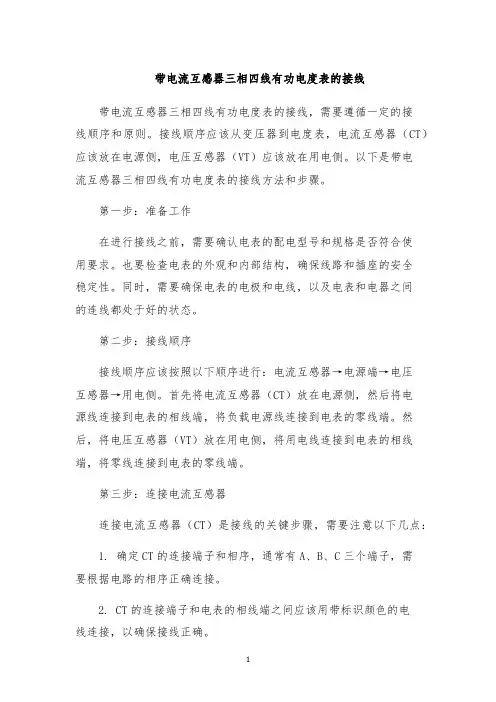

带电流互感器三相四线有功电度表的接线带电流互感器三相四线有功电度表的接线，需要遵循一定的接线顺序和原则。

接线顺序应该从变压器到电度表，电流互感器（CT）应该放在电源侧，电压互感器（VT）应该放在用电侧。

以下是带电流互感器三相四线有功电度表的接线方法和步骤。

第一步：准备工作在进行接线之前，需要确认电表的配电型号和规格是否符合使用要求。

也要检查电表的外观和内部结构，确保线路和插座的安全稳定性。

同时，需要确保电表的电极和电线，以及电表和电器之间的连线都处于好的状态。

第二步：接线顺序接线顺序应该按照以下顺序进行：电流互感器→电源端→电压互感器→用电侧。

首先将电流互感器（CT）放在电源侧，然后将电源线连接到电表的相线端，将负载电源线连接到电表的零线端。

然后，将电压互感器（VT）放在用电侧，将用电线连接到电表的相线端，将零线连接到电表的零线端。

第三步：连接电流互感器连接电流互感器（CT）是接线的关键步骤，需要注意以下几点：1. 确定CT的连接端子和相序，通常有A、B、C三个端子，需要根据电路的相序正确连接。

2. CT的连接端子和电表的相线端之间应该用带标识颜色的电线连接，以确保接线正确。

3. CT的连接电线应该尽可能短，不要过长，否则可能影响电表的测量精度。

第四步：连接电源端将电源连接到电表的相线端，使用带标识颜色的电线，确保连接正确。

同时，将负载电源线连接到电表的零线端。

这样可以确保电表正确测量电流的大小和方向，达到准确计量用电量的目的。

第五步：连接电压互感器连接电压互感器（VT）是接线的另一个关键步骤，也需要注意以下几点：1. 确定VT的连接端子和相序，通常有A、B、C和N四个端子，需要根据电路的相序和接地方式正确连接。

2. VT的连接端子和电表的相线端之间应该用带标识颜色的电线连接，以确保接线正确。

3. VT的连接电线应该尽可能短，不要过长，否则可能影响电表的测量精度。

第六步：连接用电侧将用电线连接到电表的相线端，使用带标识颜色的电线，确保连接正确。

电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式，也有经过电流互感器和电压互感器接线的。

其中，三相电表，主要计量的是380V电压的三根火线的“耗电量之和”，三相电表有三相三线电表和三相四线电表之分。

下面，就来了解下三相四线电表接线怎么接，三相四线电表互感器的接法。

三相四线电表接线图电表的接线形式很多，但是总的来说，只有两种回路：电压回路和电流回路。

电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。

三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。

接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

上图（右）为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1，3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。

为保证安全，电流互感器二次侧末端K2应分别接地。

右图为接线图的模拟演示，大家注意电流互感器与电表的接线。

三相四线分别是什么线1、三相电源输送的配线方法三相四线制是指有A、B、C、N，其中，N线是中线，也叫零线。

N线是为了从380V相间电压中获得220V 相间电压而设的，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

A线用黄色，B 线用蓝色，C线用红色，N线用褐色，PE线用黄绿色。

2、单相三线、三相四线、三相五线，三者有什么区别？单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相电表，主要计量的是220V电压的单根火线的“耗电量”，主要用在城镇居民用电，照明用电。

三相有功电度表经电流互感器的接线图有三相三线式(三相两元件)和三相四线式(三相三元件)两种。

两种。

按图接线(实做)选件及接线要求选件及接线要求1.电度表的额定电压应与电源电压一致，额定电流应是5A 的。

的。

2.要按正相序接线。

要按正相序接线。

3.电流互感器要和LQG 型的，精度应不低于0.5级。

电流互感器的极性要用对。

级。

电流互感器的极性要用对。

三相四线式(三相三元件)电度表经电流互感器接线原理图电度表经电流互感器接线原理图三相三线式(三相两元件)电度表经电流互感器接线原理图电度表经电流互感器接线原理图4.二次线应使用绝缘铜导线，中间不得有接头。

其截面：电压回路应不小于 1.5mm²；电流回路不小于小于2.5mm²。

5.二次线应排列整齐，两端穿带有回路标记和编号的“标志头”。

6.当计量电流超过250A 时，其二次回路应经专用端子接线，各相导线在专用端子上的排列顺序：自上至下，或自左至右为U 、V 、W 、 N 。

7.三相四线有功电度表(DT 型)，可对三相四线对称或不对称负载作有功电量的计量；可对三相四线对称或不对称负载作有功电量的计量；而三相三线有而三相三线有功电度表(DS 型)，仅可对三相三线对称或不对称负载作有功电量的计量。

，仅可对三相三线对称或不对称负载作有功电量的计量。

例某三相四线负荷电流为361A ，经电流互感器接线的三相有功电度表作有功是量计量。

，经电流互感器接线的三相有功电度表作有功是量计量。

可选DT86型 380/220 3×3×6A 6A 的有功电度表。

用LQZ LQZ——0.5 400/5的电流互感器。

的电流互感器。
