第二章航空集装设备佟士祺●重量限制飞机制造商规定了每一货舱可装载货物的最大重量限额。
任何情况下，所装载的货物重量都不可以超过此限额分货舱不能都进行满负荷的装载，以不超过整个前货舱的重量限制为准必须满足每个分货舱及整个货舱的重量限制条件不同航空公司和机场的人力状况和运输设备不同，对每件货物重大重量的规定也不同●体积限制飞机容积是有限的，货舱的尺寸决定可装运货物的体积体积限制与重量限制应结合起来考虑把轻泡货和高密度货物混装在一起，可增如货舱利用率在运输活体动物时，不能满负荷装载，需要在活体动物周围预留一定的空间●舱门限制由于货物只能通过舱门装入货舱内，货物的尺寸必然会受到舱门的限制。
为了便于确定一件货物是否可以装入货舱，飞机制造商提供了舱门尺寸表。
●地板承受力飞机货舱内每一平方米可承受一定的重量。
如果超过它的承受能力，地板和飞机结构很有可能遭到破坏。
因此，装载货物时应注意不能超过地板承受力的限额。
●每件货物的最大尺寸限制查阅飞机装载表（舱门尺寸表）课堂练习货物A：长105厘米、宽105厘米、高105厘米，能否采用B737运输？请说明原因。
货物B：长190厘米、宽72厘米、高110厘米，采用哪些机型运输合适？货物C：长280厘米、宽180厘米、高170厘米，采用那种机型运输合适（选择1个机型即可），应选择该机型的哪个货仓放置货物。
地板的承重限制［例1］一件货物要装入一架B747的后下货舱的集货舱。
其重量为700千克；尺寸为150厘米×60厘米×50厘米。
按照公式：地板承重力＝货物的重量÷底面的面积＝700千克÷（150厘米×60厘米）＝777.8千克／平方米［例2］一件货物要装入一架B747的后下货舱的集货舱。
其重量为900千克；尺寸为150厘米×60厘米×50厘米，应当如何放置？地板的承重限制按照公式：地板承重力＝货物的重量÷底面的面积＝900千克÷（150厘米×60厘米）＝1 000千克／平方米与规定的限额976千克／平方米相比，该货物的重量超过了规定的限额。
一.飞机机型介绍---------------------------------------------------------------------------------------宽体机：客舱内有两条或两条以上通道，机舱宽度≥472CM，且下货舱可以装载集装器的飞机。
（窄体机：不能同时满足宽体飞机规格的飞机。

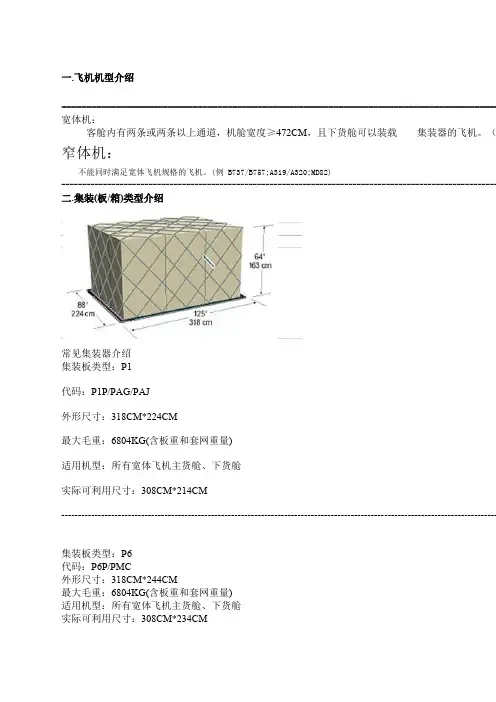

(例 B737/B757;A319/A320;MD82)---------------------------------------------------------------------------------------------------------二.集装(板/箱)类型介绍常见集装器介绍集装板类型：P1代码：P1P/PAG/PAJ外形尺寸：318CM*224CM最大毛重：6804KG(含板重和套网重量)适用机型：所有宽体飞机主货舱、下货舱实际可利用尺寸：308CM*214CM-----------------------------------------------------------------------------------------------------------------------------------集装板类型：P6代码：P6P/PMC外形尺寸：318CM*244CM最大毛重：6804KG(含板重和套网重量)适用机型：所有宽体飞机主货舱、下货舱实际可利用尺寸：308CM*234CM---------------------------------------------------------------------------------------集装板类型：P7代码：P7E/PGA外形尺寸：606CM*244CM最大毛重：13608KG(含板重和套网重量)适用机型：B747F/COMBI主货舱实际可利用尺寸：596CM*234CM-----------------------------------------------------------------------------------------------------------------------------------集装板类型：LD3代码：AKE/AKN最大毛重：1588KG(含箱重)轮廓容积：4.8m³可用容积：4.3m³外形尺寸：156CM底(201CM顶)*153CM*163CM内容尺寸：146CM底(146CM顶)*143CM*150CM适用机型：所有宽体飞机下货舱---------------------------------------------------------------------------------------代码：ALF最大毛重：3175KG(含箱重)轮廓容积：10.1m³可用容积：9.9m³外形尺寸：318CM底(472CM顶)*153CM*163CM内容尺寸：308CM底(469CM顶)*143CM*160CM适用机型：B747下货舱---------------------------------------------------------------------------------------三.常用机型装载板型介绍B747-400F舱门尺寸鼻门大小：宽356CM 高249CM主货舱门大小：宽340CM 高305CM前、后下货舱门大小：宽264CM 高168CM散货舱门大小：宽112CM 高119CM---------------------------------------------------------------------------------------B747-400F装板数和载量主货舱能装：29PMC/PAG前下货舱能装：16AKE或5PMC/PAG后下货舱能装：14AKE或4PMC/PAG散仓能装：2500K左右（考虑到联合限载，此重量为参考值）整机大约能装100-120吨（视航线长短，载量有所变化）---------------------------------------------------------------------------------------747-400F板型简介Q6板：96英寸板（最高为244CM）Q7板：118英寸板（最高为299CM，244CM收角）低板：63英寸板（高度为160CM；飘板两边各能飘45-77CM）---------------------------------------------------------------------------------------MD-11F舱门尺寸主货舱门大小：宽356CM 高259CM前下货舱门大小：宽264CM 高168CM后下货舱门大小：宽178CM 高168CM散货舱门大小：宽91CM 高76CM---------------------------------------------------------------------------------------MD-11F装板数和载量主货舱能装：26PMC/PAG前下货舱能装：6PMC/PAG或者18AKE后下货舱能装：14AKE散舱能装：2000KG（考虑到联合限载，此重量为参考值）整机大约能装80-90吨（视航线长短，载量有所变化）---------------------------------------------------------------------------------------MD-11F板型简介高板：高度248CM （110CM收角或140CM收角）低板：高度160CM (票飘板的话两边各能飘45-77CM)----------------------------------------------------------------------------------------------------------------------------------1.集装设备的分类（1）按注册与非注册划分①注册的飞机集装器：注册的飞机集装器是国家政府有关部门授权集装器生产厂家生产的，适宜于飞机安全载运的，在其使用过程中不会对飞机的内部结构造成损害的集装器。
航空集装器知识标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一.飞机机型介绍-----------------------------------------------------------------------------------------宽体机：客舱内有两条或两条以上通道，机舱宽度≥472CM，且下货舱可以装载集装器的飞机。
（例窄体机：不能同时满足宽体飞机规格的飞机。
(例 B737/B757;A319/A320;MD82)-----------------------------------------------------------------------------------------二.集装(板/箱)类型介绍常见集装器介绍集装板类型：P1代码：P1P/PAG/PAJ外形尺寸：318CM*224CM最大毛重：6804KG(含板重和套网重量)适用机型：所有宽体飞机主货舱、下货舱实际可利用尺寸：308CM*214CM---------------------------------------------------------------------------------------------集装板类型：P6代码：P6P/PMC外形尺寸：318CM*244CM最大毛重：6804KG(含板重和套网重量)适用机型：所有宽体飞机主货舱、下货舱实际可利用尺寸：308CM*234CM-----------------------------------------------------------------------------------------集装板类型：P7代码：P7E/PGA外形尺寸：606CM*244CM最大毛重：13608KG(含板重和套网重量)适用机型：B747F/COMBI主货舱实际可利用尺寸：596CM*234CM----------------------------------------------------------------------------------------------集装板类型：LD3代码：AKE/AKN最大毛重：1588KG(含箱重)轮廓容积：4.8m3可用容积：4.3m3外形尺寸：156CM底(201CM顶)*153CM*163CM内容尺寸：146CM底(146CM顶)*143CM*150CM适用机型：所有宽体飞机下货舱-----------------------------------------------------------------------------------------代码：ALF最大毛重：3175KG(含箱重)轮廓容积：10.1m3可用容积：9.9m3外形尺寸：318CM底(472CM顶)*153CM*163CM内容尺寸：308CM底(469CM顶)*143CM*160CM适用机型：B747下货舱-----------------------------------------------------------------------------------------三.常用机型装载板型介绍B747-400F舱门尺寸鼻门大小：宽356CM 高249CM主货舱门大小：宽340CM 高305CM前、后下货舱门大小：宽264CM 高168CM散货舱门大小：宽 112CM 高119CM-----------------------------------------------------------------------------------------B747-400F装板数和载量主货舱能装：29PMC/PAG前下货舱能装：16AKE或5PMC/PAG后下货舱能装：14AKE或4PMC/PAG散仓能装：2500K左右（考虑到联合限载，此重量为参考值）整机大约能装100-120吨（视航线长短，载量有所变化）-----------------------------------------------------------------------------------------747-400F板型简介Q6板：96英寸板（最高为244CM）Q7板：118英寸板（最高为299CM，244CM收角）低板：63英寸板（高度为160CM；飘板两边各能飘45-77CM）-----------------------------------------------------------------------------------------MD-11F舱门尺寸主货舱门大小：宽356CM 高259CM前下货舱门大小：宽264CM 高168CM后下货舱门大小：宽178CM 高168CM散货舱门大小：宽91CM 高76CM-----------------------------------------------------------------------------------------MD-11F装板数和载量。
航空集装板种类PGA PMC,PQP,P6P PEB P1P,PAG PLA集装板---PEB集装板类型:PEB Pallet集装板尺寸:Base : 53 x 88 Height: 84集装板重量:55Kg集装板最高可容重量［包括集装板重量］: 1,800 kg (B-HIH - 1,300 kg)集装板适载机型: 747F集装板---PGA集装板类型:PGA Pallet集装板尺寸:Base: 96 x 238.5 Height: 96 (Q6 Contour), 118 (Q7 Contour)集装板重量:480Kg集装板最高可容重量［包括集装板重量］: 11,340 kg集装板适载机型: 747F集装板---PLA集装板类型:PLA Pallet集装板尺寸:Base : 60.4 x 125 Height : 64集装板重量:103Kg集装板最高可容重量［包括集装板重量］: 3,175 kg集装板适载机型: 747, 747F, 777, Airbus集装板---P1P,PAG集装板类型:P1P.PAG Pallet集装板尺寸:Base : 88 x 125 Height : 64 (Passenger flight), 96 (Q6 Contour), 118 (Q7 Contour)集装板重量:105Kg集装板最高可容重量［包括集装板重量］: 4,626 kg (LD), 6,033 kg (MD)集装板适载机型: 747, 747F, 777, Airbus集装板---PMC,PQP,P6P集装板类型:PMC,PQP,P6P Pallet集装板尺寸:Base : 96 x 125 Height: 64 (passenger flight), 96 (Q6 Contour), 118 (Q7 Contour)集装板重量:105Kg集装板最高可容重量［包括集装板重量］: 5,035 kg (LD), 6,804 kg (MD)集装板适载机型: 747, 747F, 777, Airbus4．ULD：是Unit Load Device的缩写，即指集装板或集装箱，它们是飞机装载货物的器具。
第一章 集装器第一节 基本常识1.1 集装器识别代码1.1.1 集装器识别代码的产生和标识1.1.1.1集装器识别代码是指由国际航协规定的表示集装器种类、规格和所属人的一组代码。
集装器在投入使用前，必须在国际航协进行代码注册。
1.1.1.2 集装箱的识别代码一般标识在集装箱的两个侧面。
1.1.1.3 集装板的识别代码一般标识在集装板四个角正面的边框上。
1.1.2 集装器识别代码的组成国际航协统一规定，集装器的识别代码由三部分组成。
1.1.2.1 第1部分表示集装器的种类、底板尺寸及装载轮廓。
1.1.2.2 第2部分表示该集装器的编号，使用5位数字编号。
1.1.2.3 第3部分为该集装器所属人的两字代码。
板。
D表示经审定不适航,但允许使用的集装箱。
表1－1 集装器底板尺寸代码一览表集装器外形尺寸字母代码 公制cm 英制inA 224×318 88×125B 224×274 88×108E 224×135 88×53F 244×299 96×117 3/4G 244×606 96×238 1/2H 244×914 96×359 1/4K 153×156 60×62L 153×318 60×125M 244×318 96×125N+ 156×244 62×96P+ 120×153 47×60Q+ 153×244 60×96表1－2 常用集装设备种类及代码类型 特征 适用机型AVE LD3普通集装箱 所有宽体飞机下货舱AKE LD3普通集装箱 所有宽体飞机下货舱DPE LD2普通集装箱 限767飞机下货舱（注）RKN LD3冷藏集装箱 所有宽体飞机下货舱RAK LD7进口冷藏箱 所有宽体飞机主/下货舱AAP LD7集装箱(163cm高) 所有宽体飞机主/下货舱AMP LD7集装箱(163cm高) 所有宽体飞机主/下货舱AMA 244cm高集装箱 波音747货机主货舱DQF 767双体集装箱 限767飞机下货舱ALF 双体集装箱 所有宽体飞机下货舱(767禁用)HMJ 马匹运输专用箱 747.MD-11主货舱PAG/P1P 标准集装板 所有宽体飞机主/下货舱PMC/P6P 普通集装板 所有宽体飞机主/下货舱PMW 边框加强型翼板 所有宽体飞机下货舱PLA 普通集装板 所有宽体飞机下货舱(767禁用)PLW 普通集装板翼板 所有宽体飞机下货舱(767禁用)PLB 高强度集装板 所有宽体飞机下货舱(767禁用)FQA 普通集装板 限767飞机下货舱FQW 边框加强型翼板 限767飞机下货舱PGE/P7E 20英尺集装板 747F或COMBI、MD11F等型飞机主货舱 PRA 16英尺集装板 747F或COMBI、MD11F等型飞机主货舱注：DPE型集装箱可以在波音777、747下货舱装载，但必须符合限制条件。
第五节民用航空运输飞机一、按机身的宽窄，飞机可以分为宽体飞机和窄体飞机1、窄体飞机(narrow-body aircraft)窄体飞机的机身宽约三米，旅客座位之间有一个走廊，这类飞机往往只在其下货舱装运散货。
2、宽体飞机(wide-body aircraft)宽体飞机的机身较宽，客舱内有两条走廊，三排座椅，机身宽一般在4.72m以上，这类飞机可以装运集装箱货物和散货。
3、飞机舱位结构一般飞机主要分为两种舱位：主舱、下舱，但波音747分为三种舱位：上舱、主舱、下舱。
二、按飞机使用用途来分，民用飞机可划分为三种1、全货机：主舱及下舱全部载货。
2、全客机：只在下舱载货。
3、客货混用机：在主舱前部设有旅客座椅，后部可装载货物，下舱内也可以装载货物。
三、飞机的装载限制1、重量限制飞机制造商规定了每一货舱可装载货物的最大重量限额。
2、容积限制由于货舱内可利用的空间有限，因此，这也成为运输货物的限制条件之一。
3、舱门限制由于货物只能通过舱门装入货舱内，货物的尺寸必然会受到舱门的限制。
4、地板承受力飞机货舱内每一平方米的地板可承受一定的重量，如果超过它的承受能力，地板和飞机结构很有可能遭到破坏。
在实际操作中，可以按照公式：地板承受力= 货物的重量/地板接触面积计算出地板承受货物实际的压强，如超过飞机的地板承受力最大限额，应使用2～5cm厚的垫板，加大底面面积，可按照公式：垫板面积= 货物的重量/地板承受力限额。
第六节集装器简介一、航空集装运输的特点航空集装运输：是将一定数量的单位货物装入集装货物的箱内或装在带有网套的板上作为运输单位进行运输。
航空集装运输具有如下特点：（1）减少货物装运的时间，提高工作效率。
（2）以集装运输替代散件装机，可以减少地面等待时间。
（3）减少货物周转次数、提高完好率。
（4）减少差错事故，提高运输质量。
（5）节省货物的包装材料和费用。
（6）有利于组织联合运输和门到门服务。
二、集装设备的种类1、集装器按注册与非注册划分注册的飞机集装器：是国家政府有关部门授权集装器生产厂家生产的，适用于飞机安全载运的，在其使用过程中不会对飞机的内部结构造成损害的集装器。
集装器集装器是一种容器或载体，航空货运时专用，它不像海运和陆运的集装箱那么庞大，它是专为飞机设计的，特点轻便、小巧。
规格包括集装板和集装箱，型号多种多样，常见的有AKE、AVE、DPE、DQF、PMC、PAG、PLA、PKC。
他们都是按照飞机机身的样子做的，所以大小都适合飞机大小。
集装箱用于运载一般货物、行李和邮件AMA | AMF | ALF | AKE冷藏集装箱主要用于运送鲜活物品，如水果、蔬菜、海鲜等等。
冷藏集装箱可使用澳洲锁。
内部另设干冰箱恒温.KN集装板集装板是一块平面的铝板。
货件放置在板上，由绳网固定。
PGA | PMC, PQP, P6P | PEB | P1P, PAG | PLA车架车架放置在PGA集装板，使两辆车可以相迭放置。
VZA, VRA一．集装器的识别代码：AKE 21886 CAA——集装器的代码K——集装器底板尺寸的代码E——适配代码21886——集装器的编号CA——集装器所属承运人二．集装器种类：A/D——集装箱P/F——集装板R ——保温集装箱三．底板尺寸：1英寸=2.54厘米五．集装板装货高度和体积：集装板装货高度一般有三种：低板1.6米，中板2.4米，高板2.9米低板装在宽体飞机的下舱，中板和高板装在B747全货机的上舱。
高板在装到2.4米处收口收进0.5米，一般限重5吨。
M1挂衣箱限高2.35米，重量为2.4吨。
麦道11全货机上舱只能装中板，限高2.35米，限重4.5吨。
PAP板1.9米处收口0.45米，PMP板1.55米处收口0.3米，1.9米处再收口0.3米。
低板限重4.5吨，LD3箱可装货3立方米，限重1.5吨。
LD7箱可装货8立方米，限重1.6吨。
PAP板装低板高度可装8.5立方米货物，中板高度可装12.8立方米货物，高板高度可装15.5立方米货物。
PMP板装低板高度可装9.5立方米货物，中板高度可装14立方米货物，高板高度可装17.5立方米货物。
一.飞机机型介绍------------------------------------------------------------------------------------宽体机：客舱内有两条或两条以上通道，机舱宽度≥472CM，且下货舱可以装载集装器的飞机。
（窄体机：不能同时满足宽体飞机规格的飞机。
(例 B737/B757;A319/A320;MD82)------------------------------------------------------------------------------------------------------二.集装(板/箱)类型介绍常见集装器介绍集装板类型：P1 代码：P1P/PAG/PAJ 外形尺寸：318CM*224CM 最大毛重：6804KG(含板重和套网重308CM*214CM -------------------------------------------------------------------------集装板类型：P6 代码：P6P/PMC 外形尺寸：318CM*244CM 最大毛重：6804KG(含板重和套网重量) 适用-------------------------------------------------------------------------------------集装板类型：P7代码：P7E/PGA外形尺寸：606CM*244CM最大毛重：13608KG(含板重和套网重量)适用机型：B747F/COMBI主货舱实际可利用尺寸：596CM*234CM-------------------------------------------------------------------------------------集装板类型：LD3 代码：AKE/AKN 最大毛重：1588KG(含箱重) 轮廓容积：4.8m³可用容积：4.3m³(146CM顶)*143CM*150CM 适用机型：所有宽体飞机下货舱-------------------------------------------------------------------------------------代码：ALF 最大毛重：3175KG(含箱重) 轮廓容积：10.1m³可用容积：9.9m³外形尺寸：318CM底(472适用机型：B747下货舱-------------------------------------------------------------------------------------三.常用机型装载板型介绍B747-400F舱门尺寸鼻门大小：宽356CM 高249CM主货舱门大小：宽340CM 高305CM前、后下货舱门大小：宽264CM 高168CM散货舱门大小：宽 112CM 高119CM-------------------------------------------------------------------------------------B747-400F装板数和载量主货舱能装：29PMC/PAG前下货舱能装：16AKE或5PMC/PAG后下货舱能装：14AKE或4PMC/PAG散仓能装：2500K左右（考虑到联合限载，此重量为参考值）整机大约能装100-120吨（视航线长短，载量有所变化）-------------------------------------------------------------------------------------747-400F板型简介Q6板：96英寸板（最高为244CM）Q7板：118英寸板（最高为299CM，244CM收角）低板：63英-------------------------------------------------------------------------------------MD-11F舱门尺寸主货舱门大小：宽356CM 高259CM前下货舱门大小：宽264CM 高168CM后下货舱门大小：宽178CM 高168CM散货舱门大小：宽91CM 高76CM-------------------------------------------------------------------------------------MD-11F装板数和载量主货舱能装：26PMC/PAG 前下货舱能装：6PMC/PAG或者18AKE 后下货舱能装：14AKE 散舱能装：载量有所变化）----------------------------------------------------------------------MD-11F板型简介高板：高度248CM （110CM收角或140CM收角）低板：高度160CM (票飘板的话两边各能飘45-77CM)------------------------------------------------------------------------------------1.集装设备的分类（1）按注册与非注册划分①注册的飞机集装器：注册的飞机集装器是国家政府有关部门授权集装器生产厂家生产的，适宜于飞机安全载运的，在其使用过程中不会对飞机的内部结构造成损害的集装器。
②非注册的飞机集装器：非注册的集装船是指未经有关部门授权生产的，未取得适航证书的集装器，非注册的集装器不能看作飞机的一部分。
因为它与飞机不匹配，一般不允许装入飞机的主货舱，它仅适合于某些特定机型的特定货舱。
（2）按用途分类①集装板(PALLET)集装板是具有标准尺寸的，四边带有卡销轨或网带卡销限，中间夹层为硬铝合金制成的平板，以使货物在其上码放。
网套是用来把货物固定在集装板上，网套是靠专门的卡锁装置来固定。
②集装棚非结构式集装棚：无底、前端敞开，套到集装板及网套之间。
结构式集装棚：与集装板固定成一体，不需要网套。
航空集装箱航空集装箱是指在飞机的底舱与主舱中使用的一种专用集装箱，与飞机的固定系统直接结合，不需要任何附属设备。
2．航空集装器编号每个集装器都有IATA(国际航空运输协会)编号，编号由九位字母与数字组成，例如AKE12032MU。
一般分为AKE、AKN、DPE和DPN四种类型，每位含义如下：每一位：集装器的种类码。
“A”代表经适航审定的集装箱；“D”代表未经适航审定的集装箱。
每二位：底板尺寸码。
“K”代表底面尺寸为1 534mm x 1 562mm的集装箱；“P”代表底面尺寸为1 534mm X 1 194mm的集装箱。
第三位：箱外形、与机舱相容性码(为适配代码)。
“E”适配于宽体机型的底舱，无叉槽；“N”适配于宽体机型的底舱，有叉槽。
第四～第七位：集装器序号码。
由各航空公司对其所拥有的集装器进行编号。
第九位：校验码，为序列号除以七的余数第十位：注册号码(字母表示)。
一般为航空公司的ITAT 二字代码。
集装器的识别代号，例：AKE30914CA。
A——集装器各种代码；K——集装器底板尺寸代码；E——标准拱外形和适配代码；30914——集装器识别编号；CA——集装器所属承运人；二、集装器种类A/D——集装箱；P/F——集装板；R——保温集装箱。
三、底板尺寸（见下表）代码尺寸A或I（1）88inX125in/224cmX318cmG或7 96inX238.5in/244cmX606cmK或V 60.4inX61.5in/153cmX156cmL 60.4inX125in/153cmX318cmM或Q（6）96inX125in/244cmX318cmQ 60.4inX96in/153cmX244cmP 47inX60.4in/119cmX153cm3．对集装器货物的限制（1）最大载重限制各类集装器都有最大承重限制LD3（AVE\AKE\RKN）型最大载重1588公斤，LD2（DPE)型最大载重1250公斤，LD-6(DQF)最大载重2499公斤，LD-8(ALF\HMJ\AMA）ALF型3175公斤，HMJ型最大载重3800公斤,AMA型最大可以载重6800公斤（2）体积、尺寸限制●货物装载后的体积受货舱舱容限制；●货物装载后的形状应与货舱内部形状相适应；●货物装载后的尺寸受舱门尺寸限制。
机型舱门尺寸收货尺寸单位CMMD-82 135×75125×65A-320 120×180110×170B737-200 85×12075×110B737-300 85×12075×110B757-200 110×140100×100FK-100 75×6565×55TU-154 135×80125×70B-146 135×76125×66注：FK-100单件重量不超过80公斤，其他散装飞（3）集装器内货物限制●货物品名限制；危险品、活动物、贵重品、尸体不能放入集装器；●货物集重不能超过集装器底板承重限制。
波音系列：下货舱散舱：732公斤/平米，下货舱集装舱：976公斤/平米主货舱集货舱：1952公斤/平米；488公斤/平米（T）区空客系列：下货舱散舱：732公斤/平米下货舱集货舱：1050公斤/平米。
