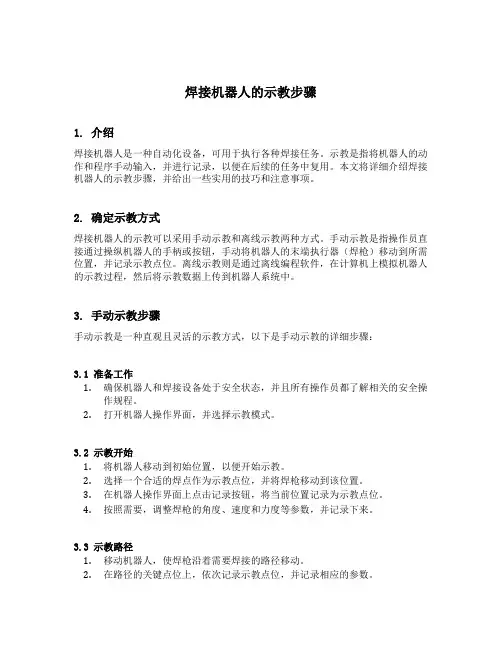

焊接机器人的示教步骤1. 介绍焊接机器人是一种自动化设备，可用于执行各种焊接任务。
示教是指将机器人的动作和程序手动输入，并进行记录，以便在后续的任务中复用。
本文将详细介绍焊接机器人的示教步骤，并给出一些实用的技巧和注意事项。
2. 确定示教方式焊接机器人的示教可以采用手动示教和离线示教两种方式。
手动示教是指操作员直接通过操纵机器人的手柄或按钮，手动将机器人的末端执行器（焊枪）移动到所需位置，并记录示教点位。
离线示教则是通过离线编程软件，在计算机上模拟机器人的示教过程，然后将示教数据上传到机器人系统中。
3. 手动示教步骤手动示教是一种直观且灵活的示教方式，以下是手动示教的详细步骤：3.1 准备工作1.确保机器人和焊接设备处于安全状态，并且所有操作员都了解相关的安全操作规程。
2.打开机器人操作界面，并选择示教模式。
3.2 示教开始1.将机器人移动到初始位置，以便开始示教。
2.选择一个合适的焊点作为示教点位，并将焊枪移动到该位置。
3.在机器人操作界面上点击记录按钮，将当前位置记录为示教点位。
4.按照需要，调整焊枪的角度、速度和力度等参数，并记录下来。
3.3 示教路径1.移动机器人，使焊枪沿着需要焊接的路径移动。
2.在路径的关键点位上，依次记录示教点位，并记录相应的参数。
3.确保示教路径尽可能覆盖所有需要焊接的部位。
3.4 程序生成和验证1.完成示教后，生成机器人的程序。
2.在验证模式下，运行程序，观察机器人是否按照预期的方式移动。
3.如有需要，可以对程序进行微调，以获得更好的效果。
4. 离线示教步骤离线示教相对于手动示教更加灵活和高效，以下是离线示教的详细步骤：4.1 准备工作1.安装离线编程软件，并配置好机器人的通信和参数设置。
2.准备焊接任务的3D模型或CAD数据。
4.2 示教路径规划1.在离线编程软件中导入焊接任务的3D模型或CAD数据。
2.根据任务要求，设置焊接路径和焊点，并生成程序。
3.根据需要，对生成的程序进行调整和优化。

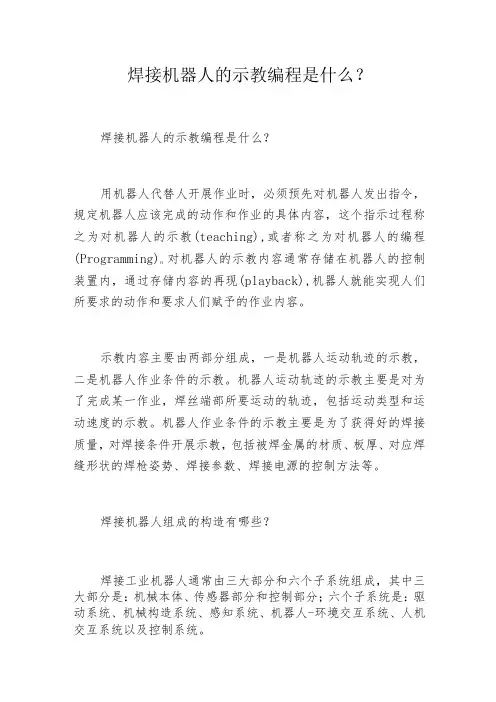

焊接机器人的示教编程是什么？焊接机器人的示教编程是什么？用机器人代替人开展作业时，必须预先对机器人发出指令，规定机器人应该完成的动作和作业的具体内容，这个指示过程称之为对机器人的示教(teaching),或者称之为对机器人的编程(Programming)o对机器人的示教内容通常存储在机器人的控制装置内，通过存储内容的再现(playback),机器人就能实现人们所要求的动作和要求人们赋予的作业内容。
示教内容主要由两部分组成，一是机器人运动轨迹的示教，二是机器人作业条件的示教。
机器人运动轨迹的示教主要是对为了完成某一作业，焊丝端部所要运动的轨迹，包括运动类型和运动速度的示教。
机器人作业条件的示教主要是为了获得好的焊接质量，对焊接条件开展示教，包括被焊金属的材质、板厚、对应焊缝形状的焊枪姿势、焊接参数、焊接电源的控制方法等。
焊接机器人组成的构造有哪些？焊接工业机器人通常由三大部分和六个子系统组成，其中三大部分是：机械本体、传感器部分和控制部分；六个子系统是：驱动系统、机械构造系统、感知系统、机器人-环境交互系统、人机交互系统以及控制系统。
机械本体部分根据机构类型的不同可分为直角坐标型、圆柱坐标型、极坐标型、垂直关节型、水平关节型等多种形式。
出于对焊接作业灵活性，高效性等要求的考虑，出于对焊接作业灵活性、高效性等要求的考虑。
焊接机器人多为关节型机器人，在关节处安装作为执行器的直流（伺服）电动机,驱动机器人各关节的转动。
焊接机器人通常采用的传感器主要包括非接触式的视觉传感器与接触式的触觉传感器和力传感器。
此外，用于焊接过程传感的电弧传感器、声信号传感器、光谱传感等也受到研发人员的关注。
控制部分由中央处理控制单元、机器人运动路径记忆单元、伺服控制单元等组成，控制系统由中央处理承受运动路径的指令和传感器信息，通过各关节坐标系之间的坐标变换关系将指令值传送到各轴，各轴对应的伺服机构对各轴运动开展控制，是的末端执行器根据目标开展运动。
焊接机器人示教编程过程中存在的问题及解决办法焊接机器人示教编程是指将机器人操作员的行动记录下来，然后通过模拟立体动画的形式来进行演示，以便机器人能够自动执行相同的动作。
在实践中，经常会遇到一些问题，需要及时解决，以确保机器人能够准确地执行焊接任务。
以下是一些常见的问题及解决办法：问题1：示教编程过程中操作员的动作不够准确，导致机器人无法正确执行任务。
解决办法：在示教编程前，操作员应接受相关培训，掌握正确的示教技巧。
可以使用辅助工具，如传感器、标记物等，来帮助操作员更准确地示教。
问题2：示教编程过程中操作员的动作过于复杂或繁琐，不利于机器人自动执行。
解决办法：在示教编程过程中，应尽量简化操作员的动作，减少冗余步骤。
可以通过调整焊接路径、优化姿态等方式来简化示教过程。
问题3：示教编程过程中机器人出现碰撞或安全问题。
解决办法：在示教编程前，应先进行机器人工作区域的安全评估，并设置合理的工作范围和限位。
可以使用碰撞检测功能，通过传感器来监测机器人的位置和姿态，避免碰撞。
问题4：示教编程过程中机器人的执行速度过慢或过快。
解决办法：可以通过调整机器人的速度参数来控制其执行速度。
可以使用视觉引导或传感器来实时监测焊接工件的位置和状态，从而调整机器人的执行速度。
问题5：示教编程过程中机器人的动作重复性差，导致焊接质量不稳定。
解决办法：可以通过增加示教点数、调整示教顺序等方式来提高动作的重复性。
可以使用检测机制，如视觉系统或传感器，来实时监测焊接质量，并及时调整机器人的动作。
问题6：示教编程过程中机器人的路径规划不合理，导致动作冲突或空间限制。
解决办法：在示教编程前，应先进行路径规划的仿真和优化。
可以使用计算机辅助设计软件来模拟机器人的运动轨迹，并进行冲突检测和空间布局分析。
根据分析结果，调整机器人的路径和姿态，以确保其能够顺利执行焊接任务。
问题7：示教编程过程中机器人的程序复杂度高，不易维护和调试。
解决办法：在示教编程中，应注重程序的模块化和结构化设计。
