云锡式摇床

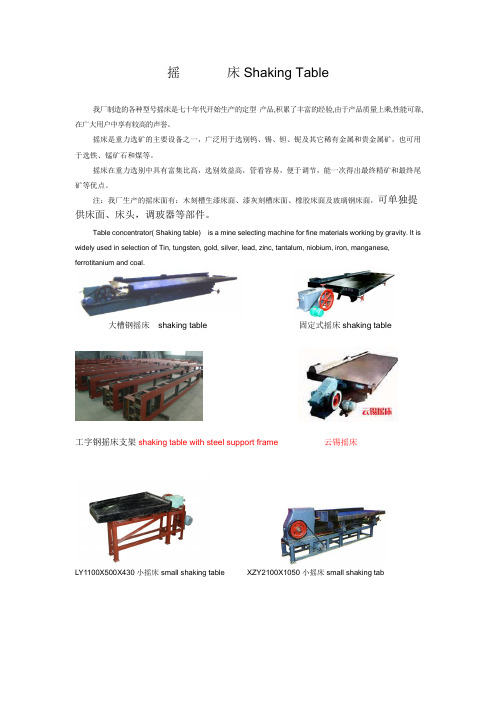

摇床Shaking Table
我厂制造的各种型号摇床是七十年代开始生产的定型产品,积累了丰富的经验,由于产品质量上乘,性能可靠,在广大用户中享有较高的声誉。

摇床是重力选矿的主要设备之一，广泛用于选别钨、锡、钽、铌及其它稀有金属和贵金属矿，也可用于选铁、锰矿石和煤等。

摇床在重力选别中具有富集比高，选别效益高，管看容易，便于调节，能一次得出最终精矿和最终尾矿等优点。

注：我厂生产的摇床面有：木刻槽生漆床面、漆灰刻槽床面、橡胶床面及玻璃钢床面，可单独提供床面、床头，调玻器等部件。

Table concentrator( Shaking table) is a mine selecting machine for fine materials working by gravity. It is widely used in selection of Tin, tungsten, gold, silver, lead, zinc, tantalum, niobium, iron, manganese, ferrotitanium and coal.
大槽钢摇床shaking table 固定式摇床shaking table
工字钢摇床支架shaking table with steel support frame 云锡摇床
LY1100X500X430小摇床small shaking table XZY2100X1050小摇床small shaking tab。

立志当早，存高远摇床概述摇床属于流膜选矿类设备，由早期的固定式和可动式溜槽发展而来，直到20 世纪40 年代，还划为溜槽类，到了20 世纪50 年代，由于摇床得到广泛应用，才以其不对称性往复运动为特征而自成体系。

1890 年美国制成用于选煤的摇床，利用打击方法造成床面的不对称往复运动；19 世纪末由威尔弗利研制出选矿用的、用偏心连杆机构推动床面运动的摇床，至今仍在使用，但摇床型式已多样化。

摇床从用途上分有矿砂摇床（处理0. 074~2mm 粒级矿砂）和矿泥摇床（处理-0.074mm 粒级矿泥）、选矿用及选煤用摇床。

根据摇床的床头结构、床面型式和支撑方式等结构上的不同，可将其分为6-S 摇床、云锡摇床、CC-2 摇床、弹簧摇床、离心摇床等选矿用摇床。

国外于20 世纪50 年代开始研究悬挂式多层摇床，1957 年美国研制出一种新型传动机构——悬挂式多偏心惯性床头，1961 年制造出双、三层选煤摇床，1973 年研制出改进型选矿用摇床，从而实现了摇床发展史上的一大创新。

我国在20 世纪50 年代也制造了多层摇床，但由于床面重心与传动轴线不相重合而往往引起振动，故没能推广。

我国于1975 年又开始研制悬挂摇床，1977 年北矿院研制出8YC（4 层）、9YC(3 层）悬挂式玻璃钢摇床，随后，唐山分院研制出XLY 型悬挂式菱形三层、四层玻璃钢摇床，云锡设计研究院（以下简称云锡设计院，原云锡研究所）将原有座式六层矿泥摇床改为悬挂式六层矿泥摇床等。

典型的摇床结构示于图1，所有的摇床基本上都是由床面、机架和传动机构三大部分组成。

平面摇床的床面近似呈矩形或菱形，在床面纵长的一端设置传动装置，在床面的横向有较明显的倾斜，在倾斜的上方设有给矿槽和给水槽。

床面上沿纵向设有床条（俗称来复条）。

床条的高度自传动端向对侧逐渐降低，并沿一条或两条斜线尖灭。

整个床面由机架支撑或吊起，机架上装有调坡装置。

矿浆或干料。

立志当早，存高远摇床的类型及其应用场合摇床是选别细粒物料应用较广的重选设备，能一次得出高品位精矿和废弃尾矿以及中矿产物。

根据处理的物料粒度不同，可分为粗砂（2－0.074mm）摇床、细砂（0.5－0.074mm）摇床和矿泥（0.074－0.02mm）摇床，其区别在于床机上的床条（或槽沟）高度（或深度）和断面形状等。

根据床头的不同又分为云锡摇床、CC－2 摇床、弹簧摇床和6－S 摇床。

这些摇床单位面积处理量较小，占用厂房面积较大，为增大台时能力、减少厂房面积，目前有些重选厂使用云锡六层矿泥摇床，可以回收74－19μm粒级的重矿物，可以比单层同等床面规格能力增大2 倍。

但设计时一定要注意，即使给矿粒度相同，冲程、冲次相近，对不同种类、品级的物料，其摇床台时能力的差异也是很大的。

因此，摇床台时能力一般应根据处理同类矿石的生产实贵数据或试验确定，下列式中只能作为粗略计算。

式中qy－摇床处理能力，t/h；ρ、ρ1、ρ2－分别为矿石、重矿物、脉石的密度，g/cm3；dav－选别物料的平均粒径，mm；A－床面长与宽之比最适宜时床面面积，m2。

式中适于原矿粗选作业，而精选作业比实际处理量低40％－50％，中矿再选作业比实际偏低20％－40％。

不同类型摇床处理不同粒度物料能力参考数据见表1。

表1 不同类型摇床处理不同粒度物料的生产能力参考数据摇床类型应用场合给矿粒度/mm 台处理量/t·d－1 给矿浓度/％应用特点云锡摇床砂矿系统第一段摇床2～0.0742525～30 此类摇床面涂刷生漆、抗腐蚀、抗磨、床面平整、不易变形、便于局部修补、复洗系统摇床生产能力比左侧数据相应降低50％，给矿浓度相近第二段摇床0.5～0.0742020～25 第三段摇床0.2～0.0741515～20 粗泥摇床0.074～0.0375～715 弹簧摇床广西二矿－0.074mm 占80％6.510～15 床头结构较简单，易制造，重量较轻，造价较低，。

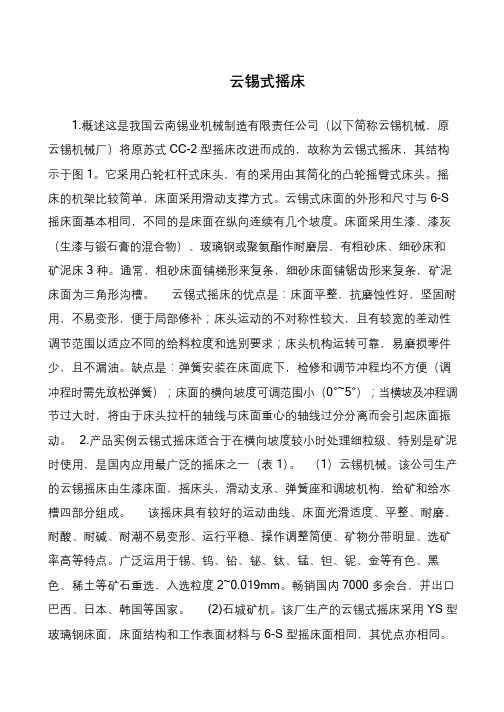

立志当早，存高远云锡式摇床1.概述这是我国云南锡业机械制造有限责任公司（以下简称云锡机械，原云锡机械厂）将原苏式CC-2 型摇床改进而成的，故称为云锡式摇床，其结构示于图1。

它采用凸轮杠杆式床头，有的采用由其简化的凸轮摇臂式床头。

摇床的机架比较简单，床面采用滑动支撑方式。

云锡式床面的外形和尺寸与6-S 摇床面基本相同，不同的是床面在纵向连续有几个坡度。

床面采用生漆、漆灰（生漆与锻石膏的混合物）、玻璃钢或聚氨酯作耐磨层，有粗砂床、细砂床和矿泥床3 种。

通常，粗砂床面铺梯形来复条，细砂床面铺锯齿形来复条，矿泥床面为三角形沟槽。

云锡式摇床的优点是：床面平整，抗磨蚀性好，坚固耐用，不易变形，便于局部修补；床头运动的不对称性较大，且有较宽的差动性调节范围以适应不同的给料粒度和选别要求；床头机构运转可靠，易磨损零件少，且不漏油。

缺点是：弹簧安装在床面底下，检修和调节冲程均不方便（调冲程时需先放松弹簧）；床面的横向坡度可调范围小（0°~5°）；当横坡及冲程调节过大时，将由于床头拉杆的轴线与床面重心的轴线过分分离而会引起床面振动。

2.产品实例云锡式摇床适合于在横向坡度较小时处理细粒级、特别是矿泥时使用，是国内应用最广泛的摇床之一（表1）。

（1）云锡机械。

该公司生产的云锡摇床由生漆床面，摇床头，滑动支承、弹簧座和调坡机构，给矿和给水槽四部分组成。

该摇床具有较好的运动曲线、床面光滑适度、平整、耐磨、耐酸、耐碱、耐潮不易变形、运行平稳、操作调整简便、矿物分带明显、选矿率高等特点。

广泛运用于锡、钨、铅、铋、钛、锰、钽、铌、金等有色、黑色、稀土等矿石重选，入选粒度2~0.019mm。

畅销国内7000 多余台，并出口巴西、日本、韩国等国家。

(2)石城矿机。

该厂生产的云锡式摇床采用YS 型玻璃钢床面，床面结构和工作表面材料与6-S 型摇床面相同，其优点亦相同。

新型高效云锡式摇床关键技术装备开发与应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
