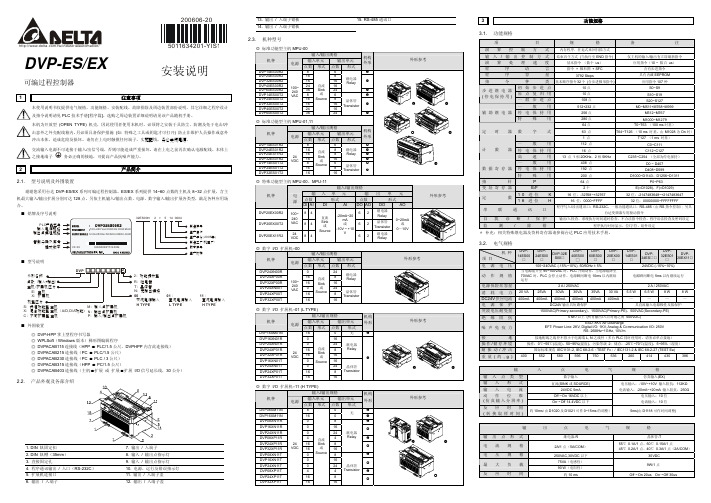

200606-205011634201-YIS1DVP-ES/EX可编过程控制器安装说明1 注意事项本使用说明书仅提供电气规格、功能规格、安装配线、故障排除及周边装置部份说明，其它详细之程序设计及指令说明请见PLC技术手册[程序篇]，选购之周边装置详细说明请见该产品随机手册。

本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将之安装于具防尘、防潮及免于电击/冲击意外之外壳配线箱内。

另必须具备保护措施(如: 特殊之工具或钥匙才可打开) 防止非维护人员操作或意外冲击本体，造成危险及损坏。

请勿在上电时触摸任何端子，实施配線，務必關閉電源。

交流输入电源不可连接于输入/出信号端，否则可能造成严重损坏，请在上电之前再次确认电源配线。

本体上之接地端子务必正确的接地，可提高产品抗噪声能力。

2 产品简介2.1. 型号说明及外围装置谢谢您采用台达DVP-ES/EX系列可编过程控制器。

ES/EX系列提供14~60点数的主机及8~32点扩展，含主机最大输入/输出扩展分别可达128点。

另依主机输入/输出点数、电源、数字输入/输出扩展各类型，满足各种应用场合。

铭牌及序号说明PLC產品型號輸入電源規格輸出點模組規格管制條碼及序號程式版本製造序號生產週次製造工廠桃園廠()版本序號生產機種32ES00R2T5140004生產年份(年2005)型号说明系列名稱DVP2點數 (輸入+輸出)主機/擴展機區分E：主機機型區分X：擴展機S：標準功能型主機X A/D,D/A)：混合功能型主機 (功能M：輸入點擴展機N：輸出點擴展機P：輸入/輸出點擴展機2：功能提升型R：繼電器T：晶體管N：無輸出模塊00：交流電源輸入H TYPE01：直流電源輸入L TYPE11：直流電源輸入H TYPEC：不可擴展型主機外围装置◎ DVP-HPP掌上型程序书写器◎ WPLSoft（Windows版本）梯形图编辑程序◎ DVPACAB115连接线（HPP PLC/1.5公尺，DVPHPP内含此连接线）◎ DVPACAB215连接线（PC PLC/1.5公尺）◎ DVPACAB230连接线（PC PLC / 3公尺）◎ DVPACAB315连接线（HPP PC/1.5公尺）◎ DVPACAB403连接线（主机 扩展或扩展 扩展 I/O信号延长线，30公分）2.2. 产品外观及各部介绍1. DIN 轨固定扣 7.输出 / 入端子2. DIN 轨糟（35mm） 8.输入 / 输出点指示灯3. 直接固定孔 9.输入 / 输出点指示灯4. 程序通讯输出 / 入口（RS-232C） 10.电源、运行及错误指示灯5. 扩展机连接口 11.输出 / 入端子盖6. 输出 / 入端子 12.输出 / 入端子盖13. 输出 / 入端子铭板 15.RS-485通讯口14. 输出 / 入端子铭板2.3. 机种型号3功能规格3.1. 功能规格项目规格备注演算控制方式内存程序．往返式来回扫描方式输入/输出控制方式结束再生方式(当执行至END指令)仅主机的输入/输出有立即刷新指令演算处理速度基本指令（数个 us）应用指令（10 ~ 数百 us）程序语言指令 + 梯形图 + SFC 含有步进指令程序容量3792 Steps 具有内藏EEPROM指令种类基本顺序指令32个(含步进梯形指令)应用指令107种初始步进点10点S0~S9原点复归用10点S10~S19步进继电器(停电保持用)一般步进点108点S20~S127一般用512+232点M0~M511+M768~M999停电保持用256点M512~M767辅助继电器特殊用280点M1000~M127964点 T0~T63（100 ms时基）63 点 T64~T126（10 ms 时基，由M1028为On时）定时器数字式1 点 T127（1 ms 时基）一般用112 点C0~C111停电保持用16 点C112~C127计数器高速用13 点1相20KHz，2相5KHz C235~C254（全部为停电保持）一般用408 点D0 ~ D407停电保持用192 点D408~D599数据寄存器特殊用200 点 D1000~D1143、D1256~D1311指针P 64点P0~P63变址寄存器E/F 2个 E(=D1028)，F(=D1029)10进位 K 16 位：-32768~+32767 32位：-2147483648~+2147483647定数16进位 H 16 位：0000~FFFF 32位：00000000~FFFFFFFF串联通讯口程序写入/读出通讯口：RS-232C，一般功能通讯口：RS-485（由RS指令控制）；另具台达变频器专用驱动指令自我诊断/保护输出/入检查、系统执行时间逾时检查、不合法指令检查、程序语法检查及密码设定监测/除错程序执行时间显示、位/字符、组件设定＊补充：相关特殊继电器及资料寄存器请参阅台达PLC应用技术手册。

CM431GBCS中文资料

CM431GBCS中文资料

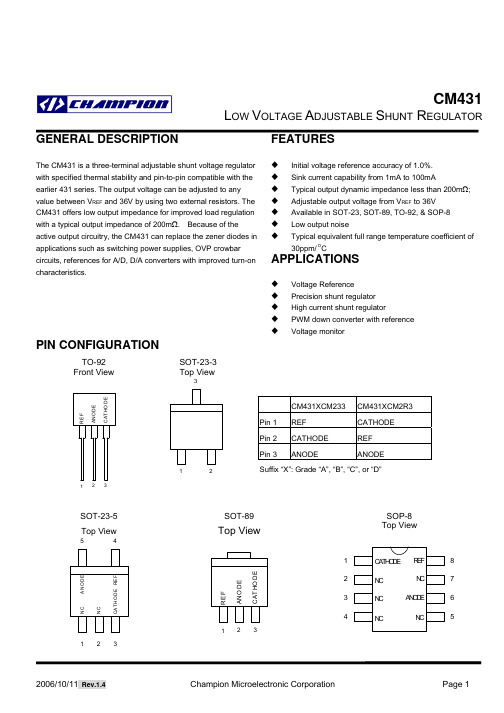

Package SOP-8 TO-92 SOT-89 θJA ( C/W )
B B
O
P P
O Derating factor ( mW/ C ) O TA≧25 C
P P B B P P
O TA≦25 C Power rating(mW)
B B P P
TA=70 OC Power rating(mW)
PACKAGE 0.5% SOT-23（1）
P P
TOLERANCE 0.7% CM431DCM233 CM431DCM2R3 CM431DCM89 CM431DCN CM431DCS CM431GDCM233* CM431GDCM2R3* CM431GDCM89* CM431GDCN* CM431GDCS* 1.0% CM431BCM233 CM431BCM2R3 CM431BCM89 CM431BCN CM431BCS CM431GBCM233* CM431GBCM2R3* CM431GBCM89* CM431GBCN* CM431GBCS* TR=3K TR=3K TR=1K TA=2K T/R Quantity TR=3K TR=3K TR=1K TA=2K
B B B B P P B B B B B B B B B B B B B B B B B B B B B B
RECOMMENDED OPERATING CONDITIONS
Min Operating free air temperature range, TA
B B
Max 105
Units
O
P P
ELECTRICAL CHARACTERISTICS
Unless otherwise specified, these specifications apply over the operating ambient temperatures with TA = 25°C.

石家庄市静远电子 JYC432C 系列产品说明书

石家庄市静远电子 JYC432C 系列产品说明书

JYC432 系列CDMA DTU (短信＋CDMA＋DNS)说明书第一章产品简介 (5)1.1产品概述 (5)1.2产品特点 (5)1.3终端原理组成 (6)1.4工作原理 (6)1.5技术参数 (6)第二章功能描述 (7)2.1 CDMA 数据通道工作模式 (7)2.1.1传输协议 (7)2.1.1.1标准TCP协议 (7)2.1.1.2标准UDP协议 (8)2.1.1.3静远UDP协议 (9)2.1.1.4静远TCP协议 (9)2.1.1.5宏电UDP协议 (9)2.1.1.6宏电TCP协议 (9)2.1.1.7桑荣TCP协议 (9)2.1.1.8组态王TCP协议 (10)2.2短信工作模式 (10)2.3串口数据接收处理 (11)2.3.1以时间分割数据 (11)2.3.2以包头包尾分割数据 (11)2.3.3串口定时分包功能 (12)第三章设备的安装 (12)3.1概述 (12)3.2 整套DTU设备组成 (12)3.3 安装与电缆连接 (12)3.3.1串口线的连接 (12)3.3.2电源的连接 (13)3.3.3 DTU的固定 (13)3. 4 网络状况的检测 (14)第四章 DTU的设置 (16)4.1通信串口的选择。

(17)4.2设定现场采集设备所需要的串口通信速率 (17)4.3工作方式 (17)4.4CDMA参数配置 (18)4.4.1接入点APN的名称 (18)4.4.2用户名称和密码 (18)4.4.3设定中心的IP地址 (18)4.4.4设定中心的端口号 (18)4.4.5选择使用协议的类型 (19)4.4.6设定设备的编号 (19)4.4.7设定设备的SIM卡识别号码 (19)4.4.8心跳设置 (19)4.4.9域名解析 (20)4.5短信参数配置 (21)4.5.1模式选择 (21)4.5.2数据包含号码 (21)4.5.3短信编码 (21)4.5.4短信中心 (22)4.5.5目标号码 (22)4.6串口定时发送数据处理方式。

用友NMC使用说明

用友NMC使用说明
概述................................................................................................................................ 15
第四章：OverView ......................................................................................................... 16
单机的部署 ....................................................................................... 8 集群的部署 ....................................................................................... 8 Was启用安全管理............................................................................. 9 服务器端主要的配置文件 ................................................................ 9 服务器端部署的几个注意事项....................................................... 11 NMC客户端的获取.......................................................................... 12 启动客户端 ..................................................................................... 12 客户端使用的几种模式 .................................................................. 12 利用邮件传输协议进行远程监控................................................... 13 客户端主要的配置文件 .................................................................. 14 第二部分:实时监控............................................................................................................ 15

CM断路器

CM断路器

CM断路器常熟开关厂部分型号如下：联系电话：0577－27874656/27874655 杨小姐四极CW2-2000 智能型万能式断路器（ACB)三四极CW2-2500 智能型万能式断路器（ACB)三四极CW2-4000 智能型万能式断路器（ACB)三四极CW2-63 00 智能型万能式断路器（ACB)三四极CW1-2000 智能型万能式断路器（ACB）三极CW1-3200 智能型万能式断路器（ACB）三极CW1-4000 智能型万能式断路器（ACB）三极CW1-5000 智能型万能式断路器（ACB）三极CM1-63L 塑料外壳式断路器(MCCB)二三极本体CM1-63M 塑料外壳式断路器(MCCB) 二三极本体CM1-100 塑料外壳式断路器(MCCB)二三极本体CM1-100C 塑料外壳式断路器(MCCB)二三极本体CM1-100L 塑料外壳式断路器(MCCB)二三极本体CM1-100M 塑料外壳式断路器(MCCB)二三极本体CM1-100H 塑料外壳式断路器(MCCB)二三极本体CM1-160 塑料外壳式断路器(MCCB)二三极本体CM1-160C 塑料外壳式断路器(MCCB)二三极本体CM1-160L 塑料外壳式断路器(MCCB)二三极本体CM1-160M 塑料外壳式断路器(MCCB)二三极本体CM1-160H 塑料外壳式断路器(MCCB)二三极本体CM1-225 塑料外壳式断路器(MCCB)二三极本体CM1-225C 塑料外壳式断路器(MCCB)二三极本体CM1-225L 塑料外壳式断路器(MCCB)二三极本体CM1-225M 塑料外壳式断路器(MCCB)二三极本体CM1-225H 塑料外壳式断路器(MCCB)二三极本体CM1-2 50L 塑料外壳式断路器(MCCB)二三极本体CM1-250M CM1-250H CM1-400 C CM1-400L CM1-400M CM1-400H CM1-630C CM1-630L CM1-630M CM1-630H CM1-800M CM1-800H CM1-63/4300A 塑料外壳式断路器（MCCB)四极本体CM1-63/4300B CM1-63/4300C CM1-63/4300D CM1-100/4300A CM1-100/4300B CM1-100/4300C CM1-100/4300D CM1-160/4300A CM1-1 60/4300B CM1-160/4300C CM1-160/4300D CM1-225/4300A CM1-225/430 0B CM1-225/4300C CM1-225/4300D CM1-250/4300A CM1-250/4300B CM 1-250/4300C CM1-250/4300D CM1-400/4300A CM1-400/4300B CM1-400/ 4300C CM1-400/4300D CM1-630/4300A CM1-630/4300B CM1-630/4300C CM1-630/4300D CM1-800/4300A CM1-800/4300B CM1-800/4300C CM1-800/4300D CM1L-100A.B.C.D.M.H带剩余电流保护塑料外壳式断路器三四极本体CM1L-225 A.B.C.D.M.H CM1L-400 A.B.C.D.M.H CM1L-630 A.B.C.D. M.H CM1E-100 M.H 电子式塑壳断路器三四极本体CM1E-225 M.H CM1E -400 M.H CM1E-630 M.H CM1E-800 M.H CM1E-1250 M.H CM1-63L.M三极四极附件CM1-100 二三四极CM1L-100 三极CM1E-100 四极M1 Z-100 CM1-160 CM1-225 CM1L-225 CM1E-225 CM1Z-225 CM1-400 CM 1L-400 CM1E-400 CM1Z-400 CM1-630 CM1E-630 CM1L-630 CM1-800 C M1E-800 CM1Z-630 CM1Z-800 CM1E-1250 CA1-63 CA1-100 自动转换开关CA1-160 CA1-225 自动转换开关CA1-250 CA1-400 CA1-630 CA1-800 CAP1-32 CAP1-63 CAP1-100 CAP1-125 CAP1-140 CAP1-160 CAP1-20 0 CAP1-225 CAP1-250 CAP1-315 CAP1-350 CAP1-400 JR,JS （经济型）自动转换开关自动控制器ER, ES, EF (电子型）ZR, ZS, ZF (智能型）ZT R, ZTS, ZTF （通讯型）CM2-63L CM2-63M 塑料外壳式断路器（MCCB)三极本体CM2-63H CM2-125L 塑料外壳式断路器（MCCB)三极本体CM2-12 5M CM2-125H 塑料外壳式断路器（MCCB)三极本体CM2-225L CM2-225M 塑料外壳式断路器（MCCB)三极本体CM2-225H CM2-400L 塑料外壳式断路器（MCCB)三极本体CM2-400M CM2-400H 塑料外壳式断路器（MCCB)三极本体CM2-630L CM2-630M 塑料外壳式断路器（MCCB)三极本体CM2-630H 塑料外壳式断路器（MCCB)三极本体CV1-12/T630-25 户内高压真空断路器CV1-12/T630-31.5 CV1-12/T1250-25 CV1-12/T1250-31.5 CV1-12/T1600-31.5 CV1-12/T1600-40 CV1-12/T1600-31.5 CV1-12/T2000-40 CV1-12/T2500-31.5 CV1-12/T2500-40 CV1-12/T3150-31.5 CV1-12/T3150-40 CV1-12/T630 -31.5 CV1-12/T1250-25 CV1-12/T1250-31.5 CH2-63B CH2-63C(照明保护器）小型断路器CH2-63D（动力保护型）CH2L-63B CH2L-63C CH2L-63D 漏电断路器CH2L-100C CH2L-100D CH1-32C CH1L-50C CH1-32C CH1-6 3C 小型断路器SC-E02□-C SC-E02P□-C （SC系列交流接触器）SC-E02□11-C SC-E02P□11-C （SC系列交流接触器）SC-E03□-C SC-E03P□-C SC -E03□11-C SC-E03P□11-C SC-E04□-C SC-E04P□-C SC-E04□11-C SC-E0 4P□11-C SC-E05□-C SC-E05P□-C SC-E05□11-C SC-E05P□11-C SC-E1□-C SC-E1P□-C SC-E1□11-C SC-E1P□11-C SC-E2□-C SC-E2P□-C SC-E2□11-C SC-E2P□11-C SC-E2S□-C SC-E2SP□-C SC-E2S□11-C SC-E2SP□1 1-C SC-E3□-C SC-E3P□-C SC-E3□11-C SC-E3P□11-C SC-E4□-C SC-E4 P□-C SC-E4□11-C SC-E4P□11-C SC-E02A□10-C SC-E02A□01-C SC-E03 A□10-C SC-E03A□01-C SC-E04A□10-C SC-E04A□01-C SC-E05A□10-C S C-E05A□01-C SC-E5□-C SC-E5P*□-C SC-E56□-C SC-E6P*□-C SC-E7□-C SC-E7P*□-C SC-N8□-C SC-N10□-C SC-N11□-C SC-N12□-C SC-N14□-C SC-N16□-C TK-E02<>-C TK-E02<>-ANC （TK系列热过载继电器）TK-E0 2Q<>-C TK-E2<>-C （TK系列热过载继电器）TK-E2P*<>-C TK-E2Q<>-C TK-E3<>-C TK-3P*<>-C TK-E3Q<>-C TK-E5<>-C TK-E5P*<>-C TK-E5Q <>-C TK-E6<>-C TK-6P*<>-C TK-E7P*<>-C TK-E6H<>-C TK-N6P*H<>-C TK-N7P*H<>-C TK-N8<>-C TK-N10<>-C TK-N10H<>-C TK-N12<>-C TK-N 12H<>-C TK-N14<>-C TK-0N<>-C SZ-HCE SZ-HDE SZ-HEE SZ-HD SZ-HD SZ-HE SZ-HB SZ-A40 SZ-A31 SZ-A22 SZ-A20 SZ-A11 SZ-A02 SZ-A S1 SZ-AS2 SZ-AS3H SZ-RM SZ-ERW1J SZ-ERW2W SZ-ERW3W SZ-Z1 SZ-Z2 SZ-Z3 SZ-Z31 SZ-Z32 SZ-Z33代理常熟开关CM1-400C/3600CM1-100M/33002 100ACM1-100M/33002 40ACM1-100M/33002 32ACM1-100M/33002 50ACM1-225M/33002 160ACM1-400M/33002 400ACM1-400M/33002 250ACM1-630M/33002 630ACM1-63M/33002 1.6ACM1-63M/33002 12.5ACM1-63M/33002 16ACM1-63M/33002 2.5ACM1-63M/33002 4ACM1-63M/33002 6.3A CM1-100/4300A/32ACM1-400M/33002 315CM2U32-95CM1-100L/33402 20ACM1-100L/33602 100A CM1-100L/33602 16ACM1-100L/33602 32ACM1-100L/33602 63ACM25DM-24HCM-L032BCMI-100L/3300 80ACM1-100M/3CM1-160ML/4CM1-225M/3CM1-400M/3CM1-400ML/4CM1-630ML/4CM1-63ML/4CMA2-30-200单耳式) CMA2-30-200双耳式)CM2L40-25MGGLB50-300 CM2L40-50CM42-CAA001EAE00CM42-PAA001EAE00CM1-160L/3300 125A 3P CM1-63L/3300 63A 3P CM1-100M/3320 100A CM1-225M/3320 200A CM1-400M/3320 400A CM2C40-75SY-040BCM1-160LZ/4300BCM200DY-24HCM300DY-12HCM200DY-24HCM300DY-12HCM2-400L/3300CM1-400L/3300 400ACM1-100L/3300 100ACM1-100L/3300 63ACM1-100M/3300 100A CM1-225L/3300 225ACM1-800M/3300 800ACM755-27CM62PS 230VAC/10DC/1A CM62PSCM2-100MCM2-40MCM2-630MCM2-63MCM2-80MCM-PVSCM-SRNCM-PVSCM-SRNCM-PVSCM-SRNCMK2-00-20-125-M33-D CMK2-00-20-160-M33-D-V CMK2-C-00-25-35-M33-D-V CMK2-C-00-25-90-M33-D-V CMK2-CC-25-75-M33-D-V CMK2-C-FA-25-90-M33-D-V CMK2-C-FA-32-40-M33-D-V CM-MSS 220-240VAC CM1-100M/3320 CM1-160L/3320CM1-225M/4340/125ACM1-400L/3320CM1-400M/3340CM1-630M/3340CM1-630M/4340CM1-630M/4340/400ACM1-63M/33002CM1-63M/3320/32ACM-F032BCM2L40-25CM2L40-50CM1-100/3300 50ACM1-100L/3300 100ACM1-225L/3300 125ACM1-225L/3300 160ACM1-400L/3300 315ACM1-630L/3300 400ACM1-630L/3300 500ACM1-630L/3340 630A 10InCM1-225L/3300 140ACM2L40-25CM2L40-50CMK2-20-30CM1-100M/50ACM1-100M63ACM1-160M/100ACM1-160M/140ACM1-400M/250ACM1-630M/400ACM1-630M/500ACM1-63M/10ACM1-63M/16ACM1-63M/20ACM1-63M/32ACM1-63M/63ACM1-63M/6ACM1-160 2P 板后接连CM62PS230VAC/10VDC/1ACM30-16BPP-KW1CM50-PS-120 230AC/24DC/2.5/F CM1-100M/3300/50A CM1-100M/3300/80ACM2B40-400AJCM1-100M/3300 100ACM1-400MP/33700 400ACM1-100/2CM1-100H/3300CM1-225H/3300CM1-400H/3300CM1-63/3CM1-630H/3300CM1L-100/30CM30-25NNP-KW1CMPR35SP120-02CM1-63M/33203THCM200DY-24HCM50YE13-12HCMA2-00-40-25CMC-600 AC220VCM2KBZ20-50CMK2-CC-20-25CM1-225M/3300 160A CMA2-00-40-25 CM1-100M-63A/3PCM1-100M-80A/3PCM1-225M-200A/3PCM1-400M-315A/3PCM1-400M-400A/3PCM1-63M-16A/3PCM1-100H/3300 100ACM1-100H/3300 30ACM1-225H/3328 140ACM1-400H/3328 400ACM1-100L/3300 63ACM1-100L/3300 100A CM1-63L/3300 16A CM1-63L/3300 20ACM1-63L/3300 32ACM1-63L/3300 40ACM1-63L/3300 50ACM1-63L/3300 63ACM1-400L/3300 400ACM1-100M/3300 80ACM1-225L/3300 225ACM1-100L/3300 80ACM1-225L/3300 125ACM1-400L/3300 300A CMC10G001A000CM90-PS-230AC/24DCU/2 CM1-150LCM1-630LCM42-MAA000EAE00 CMX-2CM1-225/3400 160ACM2E40-50CM62-PS-230AC/24VDC CMP12-KCM1-100M/3300 20ACM1-100M/3300 40ACM1-100M/3300 80ACM2B25-50CM2B25-75CM2B25-85CM2B32-50CM2C40F-100CM2E25-50CM2E32-150ACM1-225M/3210 IN=160 脱扣线圈AC3 CM1-225L/3308 200ACM1-400M/3300 B2R 400ACM1-630L/3308 400ACM1-100L/3300 100ACM1-100ACM1-225ACM1-40ACM1-100M/3300 100A CM1-225M/3300 225A CM1-63L/3300 50A CM1-63M/3300 40A CM22D32-50CM1-100M/3200 50A CM1-100M/3300 100A CM1-100M/3300 50A CM1-100M/3300 80A CM1-100M/33002 50A CM1-100M/3310 80A CM1-225M/3300 100A CM1-225M/3300 125A CM1-225M/3300 160A CM1-225M/3300 200A CM1-225M/3310 100A CM1-225M/3310 125A CM1-225M/3310 160A CM1-225M/3310 200A CM1-63M/3200 16A CM1-63M/3300 100A CM1-63M/3300 32A CM1-63M/3300 40A CM1-63M/3300 50A CM1-63M/3300 63A CM1-63M/33002 25A CM1-63M/3310 40A CM1-63M/3310 50A CM1-63M/3310 63ACM1L-400Z/4300 250A (300MA)CM1L-400Z/4300 315A (300MA)CM1L-400Z/4300 350A (300MA) CM1L-630Z/4300 400A (300MA) CM1L-630Z/4300 400A (500MA) CM1L-630Z/4300 500A (500MA) CM2B40-200ACM2E40-50CM1-160M/33003P/100ACM1-225M/33003P/120ACM1-63M/33003P/32ACM1-63M/33003P/63ACM1-100/4300 100ACM1-100/4300 80ACM1-225/4300 125ACM1-400/4300 350ACM1-63/4300 50ACM1-630/4300 630ACM1-225/4300 150ACM1-225/4300 180ACM1-225/4300 200ACM1-100L/33402 16ACM1-100L/33402 32ACM1-400L/33402 250ACM2D32-50CM1-160M/3310 140ACM1-225M/3310 160ACM1-225M/3310 180ACM1-225M/3310 200ACM1-630M/3310 425ACM1-400M/3300 250ACM1-630M/3300 630ACMK2-CC 40-150-R3-R-1CM2B40-200ACM42-CAA000EAZ00CM42-MAA000EAE00CMK2-00-20-70CMK2-FA-32-100-R0-R/ZCMK2-FA-32-100-RO-D/ZCMK2-LB-32-300/ZCMK2-LB-32-400/ZCMK2-LS-25-120-R3-D/CMK2-M-00-40-30CM42-MAA000EAC00CM30-25NNP-KW1CM2B25-50CM2D32-50CMT-2ACMT-2ACM1-225M/33202 180A CM1-225M/33202 225A CM1-400M/33202 315A CM1-630M/3302 630A CM1-63M/33202 10A CM1-63M/33202 16A CM1-63M/33202 40A CM1-225C/3300 225A CM4K2-TX DC24V CM2E25-10CM2U25-10ACM1-100H/32082 10A CM1-100H/32082 32A CM1-100H/32082 63A。

BCS100 独立式电容调高器用户手册V3.4

BCS100独立式电容调高器用户手册上海柏楚电子科技股份有限公司Ver 3.4BCS100独立式电容调高器2感谢您选择本公司的产品！本手册对BCS100独立式电容调高器的使用做了详细的介绍，包括系统特性、操作、安装说明等。

若用户还想了解与之配套使用并能提高其性能的CypCut激光切割软件的使用请参看软件的帮助文档。

其它事项可直接咨询本公司。

在使用本控制器及相关的设备之前，请您详细阅读本手册。

这将有助于您更好地使用它。

由于产品功能的不断更新，您所收到的产品在某些方面可能与本手册的陈述有所出入。

在此谨表歉意。

3BCS100独立式电容调高器目录第一章产品介绍 (5)1.1 简介 (5)1.2 性能描述 (5)第二章操作说明 (6)2.1 按键说明 (6)2.2 系统功能层次图 (6)2.3 主界面 (7)2.3.1 主界面隐藏功能 (8)2.4 标定界面 (8)2.4.1 伺服标定 (9)2.4.2 浮头标定 (10)2.4.3 自动调整 (11)2.5 参数界面 (12)2.5.1 工艺参数 (12)2.5.2 速度参数 (13)2.5.3 复位参数 (14)2.5.4 点动参数 (14)2.5.5 机械参数 (14)2.5.6 网络设置 (16)2.5.7 报警设置 (16)2.5.8 高级参数 (17)2.6 测试界面 (18)2.7 高级设置界面 (19)2.7.1 版本信息 (19)2.7.2 加密与解密 (20)2.7.3 报警信息 (20)2.7.4 重新启动 (21)2.7.5 系统设置 (21)2.8 示波器 (21)第三章接线说明 (23)3.1 配件介绍 (23)3.2 安装尺寸 (24)3.2.1 前置放大器 (24)3.2.2 主控制器 (25)3.3 接口说明 (26)3.3.1 接口布局 (26)3.3.2 电源接口说明 (26)3.3.3 伺服驱动器接口说明和参数设置 (27)3.3.4 伺服抱闸接线说明 (36)3.3.5 输入输出接口说明 (37)3.3.6 传感器接口说明 (37)3.4 调试步骤 (37)BCS100独立式电容调高器4第四章报警及异常分析 (39)4.1 系统报警及可能原因 (39)4.1.1 上/下限位有效 (39)4.1.2 超出Z轴行程 (39)4.1.3 上限位常有效 (39)4.1.4 下限位常有效 (39)4.1.5 伺服报警 (39)4.1.6 编码器异常动 (39)4.1.7 编码器无响应 (40)4.1.8 位置偏差过大 (40)4.1.9 电容变0 (40)4.1.10 本体电容变小 (40)4.1.11 电容异常变大 (41)4.1.12 跟随误差过大 (41)4.1.13 使用时间已到 (41)4.1.14 点动靠近板面 (41)4.2 常见问题分析 (41)4.2.1 跟随运动时有明显的抖动和机械冲击 (41)4.2.2 跟随运动时经常会碰撞板面 (42)4.2.3 跟随的高度与实际设置的高度误差较大 (42)4.2.4 上抬高度不正常 (42)4.2.5 升级时提示“校验错误，ARM升级失败” (42)4.2.6 浮头标定时，碰不到板面就上抬了 (42)4.2.7 开机显示主板初始化失败 (42)4.2.8 升级不成功或找不到U盘 (43)5BCS100独立式电容调高器第一章产品介绍1.1简介BCS100独立式电容调高器（以下简称BCS100）采用了闭环控制方法控制激光切割电容随动头，是一款高性能的电容调高装置。

光盛 CM系列摩托车电池 说明书


3、 将配套的专制电解液逐瓶垂直注入每个加酸孔内，电池每个加酸孔定量一瓶电解液，不能漏加、少加，
否则会造成电池寿命缩短。注入电解液的温度不超过 35℃。在注酸时，如有电解液未下完，可轻轻地
拍打注酸瓶，使电解液完全注入。
4、 注酸后立即用专制工具旋转 60。将伞型安全阀轻轻地压入加酸孔，一定要保证安全阀压到位，否则电
4.新型干水两用摩托车电池系列
●生产历史
从 2004 年开始,光盛开始研究国内市场需求,开始在国内销售长寿命免维护蓄电池 免维护长寿命新一代摩托车电池
●设计寿命:3 年
●特征
☉密封结构，安装时不用加酸和充电，使用时免维护 ☉独特的富液结构解决电池失水问题,确保了电池的长寿命 ☉容量大,具有卓越的快速启动性能是一般电池所不具备的 ☉干湿两用,结合干电池和水电池的优点,去除两者的不足,一方面可延长电池寿命和储存期,另外一方
②、断路：是制造不良而引起、搬运中震动或过大电流充放电，其现象是充不进电放不出电，用电子式万 用表并灯光测量电压为零。此现象不能维修，换回新旧程度电池。
③、不存电，不管充电多长时间，放电时很快就放完，不存电，其原因： a、电解液干涸，可以维修，必须加电池专用水，加至隔板纸上面约 5mm，这种现象占 50%。 b、活性物质松脱（板板质量一般是批量性的、过充电主要是恒流或恒压充电时间太长），c 电池老化， 寿命已到，b 和 c 现象很难维修，反充电工艺可以修复部份电池，可以换同等新旧程度电池；d 极板 硫酸盐化，用专用恒流充电机循环充放电 3 次。如不行，换同等新旧程度电池；所有换的电池都按照 原来的质量保修期贴
水冲洗，严重时须立即送医院治疗。 ● 搬运 1、 搬运时，要轻拿轻放，不得扔掷、重压，否则会造成壳体、端子损伤或破裂，致使电池失效或造成环

北京诚创CCES软件说明文档

@likai522128第1章 .................................................................................. CCES 的安装与启动7§1.1 软件运行环境 (7)§1.2 安装CCES (7)第2章系统图 (9)§2.1 订货图表 (9)§2.1.1 高低压订货图模板和格式定义： (9)§2.1.2 高低压订货图： (10)§2.1.3 表格的编辑： (12)§2.2 元件赋值 (13)§2.3 赋值显示 (13)§2.4 配电箱 (13)§2.5 方案设计 (14)第3章原理图 (16)§3.1 快速入门 (16)§3.2 原理图的组成 (16)§3.3 绘制原理图的方法 (16)§3.4 绘制原理图的注意事项（重要） (16)§3.5 绘制回路线的方法 (17)§3.5.1 方法一： (17)§3.5.2 方法二： (18)§3.5.3 方法三： (19)§3.5.4 方法四： (19)§3.6 绘制符号 (20)§3.6.1 通用设计： (20)§3.7 绘制端子 (22)§3.8 功能单元 (24)§3.9 转换开关 (27)§3.10 代号标注 (28)§3.10.1 手工标注： (28)§3.10.2 提示标注： (28)§3.10.3 快速复制相同代号： (28)§3.10.4 删除标注： (28)§3.11 线号标注 (29)§3.11.1 区域标注： (29)§3.11.2 截线标注： (29)§3.11.3 代号显示/隐藏线号显示/隐藏： (29)§3.11.4 比较： (29)§3.12 型规选择 (29)§3.12.1 选择要变更的元件： (30)§3.12.2 选型： (30)§3.12.3 关联清除： (30)§3.12.4 选项：保留原来的型号规格名称： (30)§3.12.5 修改型号、规格、名称： (31)§3.13 材料表 (32)§3.14 端号编辑 (33)§3.14.1 自动生成元件脚号： (33)§3.14.2 强制标注： (33)§3.14.3 端号逻辑检查： (34)§3.14.4 删除脚号： (35)§3.14.5 显示/隐藏/选择显示： (35)§3.15 断点检查 (36)§3.16 回路检查 (37)§3.17 回路查找 (38)§3.18 元件匹配检查 (39)§3.19 辅助工具 (40)§3.20 常见问题的解答与技巧 (41)§3.20.1 系统网格与栅格在绘制原理中的作用对比 (41)§3.20.2 为什么有时插入符号断不了线? (41)§3.20.3 自己绘制的线系统承认吗？ (41)§3.20.4 AUTOCAD命令是否可以用？ (41)§3.20.5 怎样在已经存在的回路中插入一段回路？ (41)§3.20.6 可以用文字修改功能修改代号和线号吗？ (41)§3.20.7 母线怎样画？ (42)§3.20.8 转换开关的保留线是什么意思？ (42)§3.20.9 转换开关和功能块是一个整体，如何修改里面的图形？ (42)§3.20.10 材料表可以类似EXCEL那样操作吗？ (42)§3.20.11 回路设计中的回路间距的技巧 (42)§3.20.12 功能单元的端子太大，能不能用小端子 (42)§3.20.13 能不能生成元件的端子号，怎么办？ (42)§3.20.14 F9的作用？ (42)§3.20.15 功能块可以用板式端子吗？ (42)§3.20.16 进行通用设计时画错了怎么办？ (43)第4章接线图自动生成 (44)§4.1 术语和概念 (45)§4.2 接线图自动生成的要点 (45)§4.3 柜体设计 (46)§4.3.1 设计窗体的布局 (46)§4.3.2 单位或分区的操作 (46)§4.3.3 柜内设备和柜外设备 (47)§4.3.4 元件的分行 (47)§4.3.5 生成序号 (47)§4.3.6 熔断器端子 (47)§4.3.7 设定接单线元件和全上端子元件 (48)§4.3.8 高级选项窗体 (49)§4.3.9 指定分区关系 (49)§4.3.10 上端子排方向 (49)§4.3.11 接线路径的指定 (50)§4.3.12 视 (50)§4.3.13 布置（接线）和布置（开孔） (50)§4.3.14 技巧 (50)§4.4 端子排的设定 (51)§4.4.1 窗体 (51)§4.4.3 生成自己想要的端子排 (51)§4.4.4 公用已有的端子排 (52)§4.4.5 端子排的更新 (52)§4.4.6 在表格中直接修改数据 (53)§4.4.7 调整端子次序 (53)§4.4.8 插入端子 (53)§4.4.9 删除端子 (53)§4.4.10 设定该端子接地，接零和电流 (53)§4.4.11 修改端子排名称 (53)§4.4.12 选择端子排出线方向 (53)§4.4.13 一个单位中有多个端子排怎么办 (53)§4.4.14 技巧 (53)§4.5 小母线排的设定 (55)§4.5.1 设置母线排 (55)§4.5.2 生成母线排 (55)§4.6 元件放置 (56)§4.6.1 快速布置元件 (56)§4.6.2 调整自动放置时参数 (56)§4.7 接线图自动生成 (57)§4.8 接线表 (57)§4.8.1 查询回路接线 (57)§4.8.2 生成接线表 (58)§4.8.3 号码管文件 (58)§4.8.4 接线检查 (58)§4.9 端子排直接绘制 (58)§4.10 分区隐藏和显示 (58)第5章接线图编辑 (59)§5.1 接线编辑 (59)§5.1.1 怎样调用新的元件 (59)§5.1.2 调用端子排、母线排、和熔断器排的工具 (59)§5.1.4 删除一条线 (59)§5.1.5 修改一条线 (59)§5.1.6 修改回路号 (60)§5.1.7 元件代号序号修改 (60)§5.1.8 端子接地 (60)§5.1.9 元件删除 (60)§5.1.10 元件移动和多元件移动 (60)§5.1.11 接线端连线 (60)§5.1.12 动态查线 (60)§5.1.13 序号增减 (60)§5.1.14 调用图面调整工具 (60)§5.2 端子排 (61)§5.2.1 绘制端子排 (61)§5.2.2 修改端子排 (62)§5.2.3 将一个长端子排分成若干部分 (62)§5.2.4 还原端子排 (62)§5.2.5 插入端子 (63)§5.2.6 删除端子 (63)§5.2.7 同号端子 (63)§5.2.8 端子移动 (63)§5.2.9 封底显示 (63)§5.2.10 进出换位 (63)§5.2.11 端子排绘制试验端子 (63)§5.2.12 端子排删除试验端子 (63)§5.2.13 端子排绘制联络端子 (63)§5.2.14 端子排绘制接地接零和删除 (64)§5.2.15 端子排引出线 (64)§5.2.16 端子排和接线 (64)§5.3 端子排提取 (65)§5.3.1 修改端子排使其成为系统能够识别转换的端子排 (65)§5.4 母线排 (66)§5.5 熔断器排 (66)§5.6 图面调整 (67)§5.7 标注形式 (68)第6章图库管理 (71)§6.1 软件的目录结构 (71)§6.2 基本操作 (71)§6.3 怎样做符号 (71)§6.4 定义常用符号和常用次序 (72)§6.5 制作逻辑图块 (73)第7章辅助功能 (75)§7.1 图框及图签 (75)§7.1.1 绘制图框 (75)§7.1.2 图签的填写 (76)§7.1.3 自定义图签 (76)§7.2 字型 (76)§7.2.1 如何将当前字型设置成汉字字型 (76)§7.2.2 如何改变文字的字型 (77)§7.3 表格 (78)§7.4 文字功能 (79)§7.5 词组调用 (81)§7.6 修改线宽和变细线 (83)§7.7 用户图纸 (83)第1章CCES 的安装与启动§1.1软件运行环境CCES是以AutoCAD为基础平台二次开发的专业电气CAD软件，因此软件的运行首先自动启动AutoCAD，然后系统自动加载CCES的整个系统。

pmc_43m说明书cct

pmc_43m说明书cct
摘要：
1.引言
2.产品概述
3.产品规格
4.安装与使用
5.操作说明
6.维护与保养
7.安全注意事项
8.售后服务
正文：
【引言】
本文主要介绍了pmc_43m 产品的说明书，包括产品概述、产品规格、安装与使用、操作说明、维护与保养、安全注意事项以及售后服务等内容。

【产品概述】
pmc_43m 是一款功能强大的设备，适用于各种场合。

它具有出色的性能和稳定性，可以满足用户的高要求。

【产品规格】
具体规格信息如下：
- 处理器：高性能处理器
- 内存：大容量内存
- 存储：高速存储设备
- 接口：多种接口类型
【安装与使用】
设备的安装和使用方法如下：
1.确保电源线已连接并插入电源插座。

2.打开设备，启动应用程序。

3.根据需要设置相关参数。

【操作说明】
设备的操作方法如下：
1.接通电源，打开设备。

2.操作控制面板上的按钮，进行相关设置。

3.根据实际需求进行操作。

【维护与保养】
设备的维护与保养方法如下：
1.定期检查设备，确保设备运行正常。

2.保持设备清洁，避免灰尘积累。

3.避免在潮湿环境中使用设备。

【安全注意事项】
使用设备时，请务必注意以下安全事项：
1.请勿将设备暴露在雨水中。

2.请勿在高温、潮湿或灰尘环境中使用设备。

3.请勿擅自拆卸或改装设备。

【售后服务】
我们提供优质的售后服务，确保设备的正常使用。

如有任何问题，请随时联系我们。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

MODEL 43CPULSED FLUORESCENCE SO2 ANALYZER脉冲莹光法二氧化硫分析仪INSTRUCTION MANUALP/N 100100-00THERMO ELECTRON CORPORATIONENVIRONMENTAL INSTRUMENTS27 FORGE PARKWAY FRANKLIN MASSACHUSETTS 02038(866) 282-0430 Toll Free(508) 520-0430 International(508) 520-1460 Fax/eid7Apr2004The 220V option complies with 89/336/EEC directive for electromagneticcompatibility.© 2003 Thermo Electron Corporation. All rights reserved. Thermo Electron Corporation, question everything, and Analyze. Detect. Measure. Control are trademarks of Thermo Electron Corporation. All other product names and logos are the property of their respective owner.Specifications, terms and pricing are subject to change. Not all products are available in all countries. Please consult your local sales representative for details.目录第一章简介 (1)工作原理 (1)第二章仪器安装 (2)安装步骤 (2)开机 (2)第三章操作 (3)显示屏 (3)按键 (3)RUN 键 (3)MENU 键 (3)ENTER 键 (3)HELP 键 (3)↑↓←→键 (3)软件简介 (4)开机屏幕 (4)自测试屏幕 (5)运行屏幕 (5)主菜单 (6)量程菜单 (7)单量程方式 (8)双量程方式 (8)自动量程方式 (8)气体浓度单位 (10)量程 (11)用户量程菜单 (13)用户量程屏幕 (14)平均时间 (15)校准系数菜单 (16)SO2的零背景校准值 (17)SO2的跨度系数 (19)校准菜单 (20)校零 (21)SO2的校准 (22)仪器控制菜单 (23)温度修正 (24)压力修正 (25)闪光灯 (26)屏幕亮度 (27)维修方式 (28)时间 (29)诊断菜单 (31)程序号 (32)电压 (33)温度 (34)压力 (35)流量 (36)灯光强度 (37)光路测试 (38)测试模拟输出 (39)调零 (40)满度值 (41)数模转换测试 (42)选择开关 (43)报警 (44)机内温度 (45)机内温度报警的最高和最低限值 (46)反应室温度 (47)最高和最低反应室温度限值 (48)压力 (49)最高和最低压力报警极限 (50)样气流量 (51)样气流量最大和最小报警限值 (52)光强 (53)光强报警限值 (54)灯电压 (55)灯电压报警限值 (56)SO2浓度 (57)最大和最小SO2浓度报警极限 (58)维修方式菜单 (59)灯电压 (60)光电信增管(PMT)电源电压 (61)调节LED (62)压力 (62)样气流量 (63)A/D频率 (64)设置测试显示 (65)机内选择开关 (66)遥控 (66)RS－232 (66)零/跨和样气电磁阀 (66)双量程和自动量程 (67)锁定 (67)渗透炉标气源 (67)第四章校准 (68)校零 (68)校标 (68)第五章故障诊断和排除 (69)第六章日常维护 (71)第一章简介工作原理43C分析仪是一种脉冲荧光分析仪，原理是基于二氧化硫(SO2)分子吸收了紫外线并被一定波长的紫外线激发，当被激发的SO2分子返回低能级时释放出另一波长的紫外光, 所发出光的强度于的浓度呈线性关系，43C分析仪就是利用检测光强来进行SO2的检测, 其化学反应式如下:SO2 + hν1──→ SO2*──→ SO2 + hν2如图1-1所示, 样品气通过标有SAMPLE的进气口被抽入43C分析仪，样品气体通过一个能去处对检测有影响的碳氢化合物的“kicker‖管进入荧光室，在荧光室内SO2分子将被紫外线激发，然后样品气通过流量计，毛细管和“kicker‖管的外套排出。

一个聚光镜把脉冲紫外光聚焦到一个和反应室相连能产生激发SO2分子紫外线的光学组件。

进入反应室的紫外光激发SO2分子，SO2分子返回低能级时释放出另一波长的紫外光。

带通滤镜使只有SO2分子返回低能级时释放出的紫外光能到达光电倍增管（PMT）。

光电倍增管（PMT）检测SO2分子释放出的紫外光。

在反应室另一面的光电检测器连续检测脉冲紫外光源的情况，并通过电子线路对光源的波动进行补偿。

43C仪器不仅可在前面板上显示SO2的浓度值，同时可将这些值输出到仪器的模拟输出端。

第二章仪器安装安装步骤1，把采样管连接到仪器后面板的SAMPLE采样口（见Figure 2-1）。

安装前要确认采样管中没有脏的、潮湿的和有干扰的物质。

采样管应使用材料为FEP Teflon、316不锈钢的，外径为1/4”，内径不小于1/8”，长度小于10英尺的管子。

注意：要保证送入仪器的气体的压力和环境气压相同。

有必要时可加装如Figure 2-2所示的旁路排气装置。

如果样品气体中含有大于5微米的颗粒物，必须在仪器的进气口加装一个过滤器。

仪器加装过滤器以后，仪器校准时零气和标气都必须经过过滤器。

过滤器中的过滤膜须经常更换，以防过滤膜上的颗粒物吸附SO2。

2，从EXHAUST排气口把排气管连接到合适的排放口。

排气管应用外径为1/4”，内径不小于1/8”，长度小于10英尺的管子。

确认排气管中无堵塞物。

3，给仪器接上合适的电源。

开机1，打开电源。

2，让仪器预热并稳定30分钟。

3，设置仪器的参数。

4，在仪器进行实际监测以前，对仪器进行一次校准。

第三章操作本章介绍前面板的屏幕显示、前面板上的按键及菜单驱动软件显示屏屏幕显示为4行，每行20个字符，可显示样气的浓度、仪器的参数、仪器的控制及帮助信息。

有时菜单所包括的内容较多，屏幕不能同时显示菜单的全部内容。

这时, 可用↑和↓键来移动光标，这样即可观察菜单的每一项。

按键RUN 键RUN键如图 Figure 3-1 所示，用于显示运行屏幕。

运行屏幕通常来说就是显示SO2的浓度。

此外，RUN键还用于控制附加零跨电磁阀的切换。

MENU 键MENU键用于显示主菜单，当按此键时，如果仪器不是正处于显示运行屏幕，则按此键显示最靠近的菜单，要了解更多的有关主菜单的情况，请阅读在此之后的有关―主菜单‖的章节。

ENTER 键ENT键用于选择菜单项、完成一项输入或是触发ON/OFF功能。

HELP 键HELP键为帮助说明键，即提供正在显示内容以外的信息。

按HELP 键会显示有关当前屏幕或菜单的简单说明。

帮助信息用底部的字符行显示，因此很容易同操作屏幕区分开。

如果想退出帮助屏，则可按MENU键以返回原先屏幕或按RUN键以返回到运行屏幕。

↑↓←→键这四个箭头键 ( ↑↓和←→ ) 用于向上、下、左和右移动光标。

软件简介43C仪器的菜单驱动软件流程图如图3-2所示。

流程图的最上边为开机和自测试屏幕，仪器每次开机时都显示这两屏幕内容，在预热阶段或是做自检过程中，也显示这些内容(可按RUN键或MENU键跳过这些屏幕显示)。

预热过程结束后，仪器自动显示运行屏幕。

运行屏幕即为正常的操作屏幕，通常显示 SO2的浓度。

在显示运行屏幕时，若按MENU键即显示主菜单。

主菜单由子菜单的列单构成，每个子菜单中则包括仪器相应的参数及功能。

本章将对每个子菜单及其屏幕显示做详细介绍。

开机屏幕每次在43C仪器开机时, 即显示开机屏幕, 如下图所示:开机屏幕自测试屏幕自测试屏幕，如下图所示，在仪器内部元件预热过程中或是在仪器进行故障诊断时显示。

按RUN键或MENU键可跳过此屏幕显示。

自测试屏幕运行屏幕标准的运行屏幕如下图所示，显示SO2的浓度。

此外，它还显示选件遥控接口板和选件零/跨及采样电磁阀的状态。

运行屏幕主菜单包含数个子菜单，如下图所示。

根据不同的功能，仪器的参数和特性被划分到个子菜单中。

用↑和↓键可将光标移到各子菜单名上。

当从运行屏直接进入主菜单时，可用←键跳过最近显示的子菜单屏。

用 ENTER键来选择一个子菜单。

INSTRUMENT CONTROLS 仪器控制DIAGNOSTICS 诊断ALARM 报警主菜单.量程菜单包括气体浓度单位，SO2量程和用户定义量程等项内容。

在显示屏幕的右上角，显示Single、dual或auto等字样。

以指示仪器当前所处的方式。

量程菜单在双量程(dual) 和自动量程(autorange)方式时，所显示的内容相同，只是在右上角所显示的字样分dual(双量程)和auto(自动量程)不同而已。

请详见下面章节有关单量程、双量程和自动量程方式的内容。

若要显示量程菜单：♦从主菜单中选Range量程菜单的应用：♦按↑和↓键, 把光标>移到所需要的项目名称上。

♦按ENTER 键, 以确认选项。

♦按MENU键, 可返回主菜单。

♦按RUN键, 可返回运行屏幕。

量程菜单单量程方式在单量程方式中，SO2有一个量程，一个平均时间和一个跨度系数。

在仪器的后面板上，有两个模拟输出端，排列方式如图3-3所示。

若要启用单量程方式，应将内部选择开关4和5置OFF(见图3-7)双量程方式在双量程方式中，有两个相互独立的SO2模拟输出。

在双量程方式中，仪器后面板上的模拟输出端子排列如图3-4所示。

SO2通道有两个量程，即高量程和低量程，相对应的分别有高量程和低量程的SO2两个模拟输出。

这就使同一个样气浓度的读数可以同时有两个不同范围的模拟输出，例如：将低模拟输出的浓度范围设成0到50ppb；而将高的模拟输出浓度范围设成0到100ppb。

也可将高低两个量程设置成相等。

以提供两个相同的输出。

每个通道除有两个量程范围的输出外，还有两个跨度系数，所以每个量程可单独进行校准。

这对于两个量程范围相差比较远的情况下是很有必要的。

如低量程的浓度范围为0－50ppb，而高量程的量程范围为0－100,000ppb。

在这种情况下，就有必要设置两个模拟输出范围。

若要启用双量程方式，应将选择开关4置ON，5置OFF（见图3－7）。
