表面光洁度与表面粗糙度对照表光洁度级别(旧标) 粗糙度Ra（μm）1)表面状况、2)加工方法和3)应用举例▽1 40~80▽2 20~40 1)明显可见的刀痕2)粗车、镗、刨、钻3)粗加工后的表面，2焊接前的焊缝、粗钻孔壁等。
▽3 10~20 1)可见刀痕2)粗车、刨、铣、钻3)一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面▽4 5~10 1)可见加工痕迹2)车、镗、刨、钻、铣、锉、磨、粗铰、铣齿3)不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等▽5 2.5~5 1)微见加工痕迹2)车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿3)和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。
不重要的紧固螺纹的表面。
需要滚花或氧化处理的表面▽6 1.25~2.5 1)看不清加工痕迹2)车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿3)安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面▽7 0.63~1.25 1)可辨加工痕迹的方向2)车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压3)要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等▽8 0.32~0.63 1)微辨加工痕迹的方向2)铰、磨、镗、拉、刮3～10点/cm^2、滚压3)要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面▽9 0.16~0.32 1)不可辨加工痕迹的方向2)布轮磨、磨、研磨、超级加工3)工作时受变应力作用的重要零件的表面。

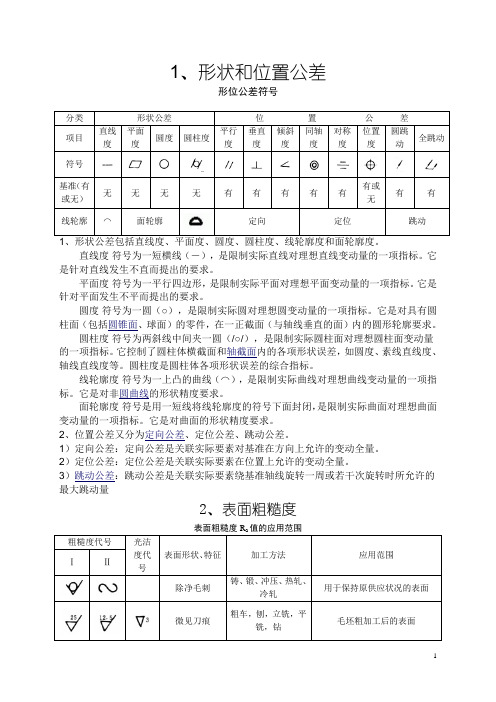

1、形状和位置公差形位公差符号1、形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度。
直线度符号为一短横线（－），是限制实际直线对理想直线变动量的一项指标。
它是针对直线发生不直而提出的要求。
平面度符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度符号为一圆（○），是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度符号为两斜线中间夹一圆（/○/），是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度符号为一上凸的曲线（⌒），是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
2、位置公差又分为定向公差、定位公差、跳动公差。
1）定向公差：定向公差是关联实际要素对基准在方向上允许的变动全量。
2）定位公差：定位公差是关联实际要素在位置上允许的变动全量。

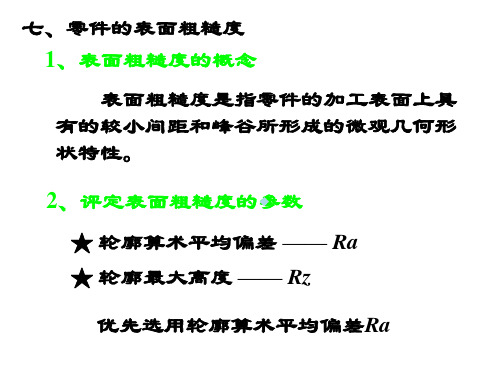

3）跳动公差：跳动公差是关联实际要素绕基准轴线旋转一周或若干次旋转时所允许的最大跳动量2、表面粗糙度表面粗糙度R值的应用范围注：1. 粗糙度代号I为第一种过渡方式。
它是取新国标中相应最靠近的下一档的第1系列值，如原光洁度（旧国标）为▽5，R a的最大允许值取6.3。
因此，在不影响原表面粗糙要求的情况下，取该值有利于加工。
2. 粗糙度代号Ⅱ为第2种过渡方式。
它是取新国标中相应最靠近的上一档的第1系列值，如原光洁度为▽5，R a的最大允许值取3.2。
因此，取该值提高了原表面粗糙度的要求和加工的成本。
