全自动裁线剥皮扭线机使用说明书

全自动剥线机操作指导书
（ISO9001-2015）
一、操作步骤
1.1打开电源开关；
1.2把所要剥线的线材穿过导直轮，再穿过压线轮进入线导管，调节压线轮，把线材压实即可；
1.3功能设置，设置长线模式。

长线：剪线长度在40mm以上，短线：剪线长度在40mm以下；
1.4按剥线设置按键，设置前剥，后剥，总长度，半剥，后剥，刀值，退刀等参数，按确认键确认。

不同芯线直径的线材除总长度按需求设置外，刀值也不同，其他参数不变，如芯线直径为0.5mm2时刀值为48，芯线直径为1.0mm2时刀值为65，芯线直径为1.5mm2时刀值为76；
1.5待设置完成后，按试样键，查看剥线设置是否合适。

确认后，按运行键即可；
1.6剥完所需数量后按停止键，如过程中遇不良情况，可按急停键；
1.7作业完成后整理工作台面，切断电源。

二、设备保养
2.1请定期在刀架的注油孔内加入适量的机油以保持润滑，以减低噪音，延长机器使用寿命（一周加一次为）；
2.2更换刀片时需关闭电源卸下刀架，更换好后对准刀架转动轴的一字型插槽按原位安装，然后用手转动刀架后的转动轴使其转动顺畅再拧紧刀架上的螺丝
（注：避免安装位置偏移，系统提示刀架不能复位），如系统提示刀架不能复位，请调整刀口位置，具体调整请参阅说明书刀口位置调整方法；
2.3定期清洁进线轮与出线轮上的污垢以保证剥线的效果质量，如有剥线长短不一的现象，可能是轮子上出现污垢而打滑，此时需清洁处理。

如不能排除此现象请参阅说明书故障排除方法。

全自動單頭端子壓着機使用說明書六、保修卡用戶公司行號:用戶公司地址:機器型號: 機器編號:1 . 通過我公司或其代理店購買的機器者用於一般用途以外所發生的問題我公司不予負責.2 . 保證期間為從購買日起1年,以發票日期為准.本促證只對原購買者適用,不對其後的購買者(二手)適用.3 . 保證期內對於所發生的零件更換和修理一概免費,交換的舊零件屬我公司所有.4 . 不是在我公司或其代理店購買的機器,不適用本保證,本促證內容由於以下原因發生問題不予負責.(a).事故及誤用/濫用(b).不按說時書記載的內容啟動(c).不是我公司制造及銷售的零件(d).機器的變更(e).接受不是我公認同的服務機構的第三者的服務.前言感謝貴司選擇了本公司的產品，本公司不僅給貴公司提供質量優良的產品，而且將提供可靠的售後服務。

為確保使用人員之人身安全及機器的完好性，在使用本機器前請詳細閱讀此使用說明書，確實留意其使用上的注意事項。

本使用說明書詳細介紹了此機器的構造，操作規範，保養，墾故障的情形及排除方法等內容。

如仍有不解之處，請與本公司業務代表聯系，我們將竭誠為您服務。

特別聲明：本使用說明書不能作為向本公司提出任何要求的依據本使用說明書最終解釋權屬於本公司。

目錄前言 (2)一、產品外形 (3)二、電腦屏幕操作介紹 (5)（1）首頁畫面 (5)（2）操作畫面 (5)（3）功能设置畫面 (7)（4）手动调试畫面 (8)112三、出現故障的解決方法 (9)四、注意事項 (10)五、用戶須知 (11)六、保證卡 (12)五、用戶須知一、由購機之日起保修一年，消耗品不在保修之內，消耗品包括：（電器、碰傷零件等）二、下列情況不在保修範圍內1.因錯誤操作，疏忽使用，自然災害引起的機器損壞。

2.因操作不正常導致機失靈。

3.曾被非本公司技術人員拆開或修理的機器。

4.使用非本公司消耗品或配件而引起的損壞。

5使用非本公司規定電壓之範圍而引起的損壞。

S W T系列全自动电脑剥线机使用说明书瑞安市赛威特电子设备厂网址：Email：raswtdz@适用范围本厂生产的SWT系列全自动电脑剥线机适用于单股、多股导线的切断、剥头、剥尾、中间剥的加工，加工最大截面积0.1-4.5mm 2，切断最大长度为9999mm，剥头35mm，剥尾15mm。

该机器主要适用于电子、电器、玩具、汽摩配等行业的线束加工。

重量：31KG外形尺寸：390mm×350mm×255mm功率：120 – 200W显示方式：LCD液晶显示屏切割长度：1mm – 9999mm切割公差：0.002×L以内（L =切割长度）剥离长度：0 – 35mm切割线芯截面积：0.1 – 4.5mm2导管最大直径：￠8中间剥皮：10处剥刀具材料：优质钨钢剥线速度：2000 – 80000根/小时驱动方式：两轮调节速度：0最慢，9最快安全使用注意事项首先非常感谢您购买SWT系列全自动电脑剥线机！为了确保您能安全与正确地使用该机器，请在使用之前详细阅读本使用说明书。

一、电源适配器：AC 220–250V，50–60HZ，为了使机器工作电压稳定，敬请用户选配电源稳压器，以避免电压过高而烧坏该机器。

二、使用时该机器应放置于平坦稳固的表面上操作，以免掉落损坏机器。

三、请勿在靠近电磁场较强的区域内使用该机器，以免对该机器产生干扰。

四、使用时不得在该机器上面放置任何物品，不得接近腐蚀性的化学物品，务必保持工作环境干燥、通风、无灰尘，工作室温：0–35℃。

五、使用时该机器如果出现不理想的剥线效果或不同程度的故障，敬请阅读本使用说明书中的故障及排除方法，如果仍无法解决，请拨打我们的技术服务电话咨询检修的方法，为了您的安全起见，请勿自行拆卸该机器进行检修。

注：依照中华人民共和国相关的法律法规之规定，本使用说明书上的相关内容的解释权属本厂所有，如有变化恕不另行通知！手册版本号：V2.0。

目录一、剥线机的主要结构二、快速操作方法三、机械部分工作原理四、面板操作与参数设定五、刀口位置调整六、参数名词说明七、售后服务承诺八、故障及排除方法二、快速操作方法与维护1、开机后按↑或↓移动光标选择一个程序。

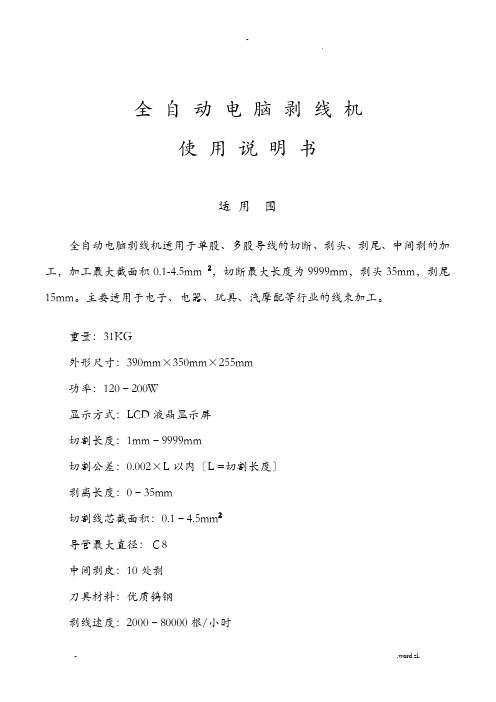

全自动电脑剥线机使用说明书适用围全自动电脑剥线机适用于单股、多股导线的切断、剥头、剥尾、中间剥的加工，加工最大截面积0.1-4.5mm 2，切断最大长度为9999mm，剥头35mm，剥尾15mm。

主要适用于电子、电器、玩具、汽摩配等行业的线束加工。

重量：31KG外形尺寸：390mm×350mm×255mm功率：120–200W显示方式：LCD液晶显示屏切割长度：1mm–9999mm切割公差：0.002×L以内〔L =切割长度〕剥离长度：0–35mm切割线芯截面积：0.1–4.5mm2导管最大直径：￠8中间剥皮：10处剥刀具材料：优质钨钢剥线速度：2000–80000根/小时驱动方式：两轮调节速度：0最慢，9最快平安使用考前须知首先非常感谢您购置SWT系列全自动电脑剥线机！为了确保您能平安与正确地使用该机器，请在使用之前详细阅读本使用说明书。

一、为了使机器工作电压稳定，敬请用户选配电源稳压器，以防止电压过高而烧坏该机器。

二、使用时该机器应放置于平坦稳固的外表上操作，以免掉落损坏机器。

三、请勿在靠近电磁场较强的区域内使用该机器，以免对该机器产生干扰。

四、使用时不得在该机器上面放置任何物品，不得接近腐蚀性的化学物品，务必保持工作环境枯燥、通风、无灰尘，工作室温：0–35℃。

五、使用时该机器如果出现不理想的剥线效果或不同程度的故障，敬请阅读本使用说明书中的故障及排除方法，如果仍无法解决，请拨打我们的技术效劳咨询检修的方法，为了您的平安起见，请勿自行拆卸该机器进展检修。

目录一、剥线机的主要构造二、快速操作方法三、机械局部工作原理四、面板操作与参数设定五、刀口位置调整六、参数名词说明七、售后效劳承诺八、故障及排除方法二、快速操作方法与维护1、开机后按↑或↓移动光标选择一个程序。

〔01 – 89为常规程序，90 – 99为超短线程序〕2、在线长里设定剥线长度〔单位：毫米〕。

3、在线头里设定剥开数值，后面的剥头数值大于线头即全剥，小于那么为半剥。

JSBX-9全自动裁线剥皮扭线机使用说明书OPERATING INSTRUCTION目录一、简介……………………………………………………………………………P03二、物品清单………………………………………………………………………P03三、功能介绍………………………………………………………………………P04四、使用说明（一）、控制面板…………………………………………………………………P05 （二）、长线裁线范例……………………………………………………………P06（三）、短线裁线范例……………………………………………………………P06（四）、短线半剥裁线范例………………………………………………………P07（五）、三段剥皮范例……………………………………………………………P08（六）、扭线功能使用……………………………………………………………P09（七）、特殊功能使用……………………………………………………………P10（八）、小数点设定………………………………………………………………P12（九）、资料归零设定……………………………………………………………P12（十）、工作数量归零……………………………………………………………P12（十一）、错误讯息………………………………………………………………P13 （十二）、刀片更换………………………………………………………………P13 （十三）、作业前调整步骤………………………………………………………P14五、维护、保养及注意事项………………………………………………………P14六、保修卡…………………………………………………………………………P16一、简介:中山市金盛机械自动化有限公司位于中山市火炬开发区，是一家专业生产电子设备的厂家。

金盛机械创建以来始终秉持品质、服务、创新的理念配合技术的革新，设备的更新，优秀的技术人才，设计开发制造、销售于一体的一条龙的经营模式。

20系列（201型、202型、203型）○4○2○3○1○21○25○22○24○26○23○5○6○7○8○9○10○11○12○13○14○15○16○17○18○19○201.中文液晶显示屏2.机壳3.出线两个轮之间的间隙大小指示4.调节出线压力装置（注：用5mm内六角扳手往里按住才能调节）5.出线间隙调节轮6.换向齿轮7.聚氨脂带8.出线被动轮9.出线主动轮10.刀架11.刀片（注：有进口高速钢和进口钨钢两种）12.导管13.导管座（注：可上下调节）14.进线被动轮15.进线主动轮16定位导管17.定位导管座（注：可上下调节）18支撑脚（注：可上下调节）19.缺线检测片20.打结检测管21.铝质面板22.进线间隙调节轮23.调节进线压力装置（注：用5mm内六角扳手往里按住才能调节）24.进线两个轮之间的间隙大小指示25.操作面板26.电源总开关80系列（801型、802型、803型）○5○2○4○3○1○6○23○22○21○24○207○8○9○10○11○12○13○14○15○16○17○19○181.中文液晶显示屏2.机壳3.出线离合旋钮4.出线间隙调节轮5.出线两个轮之间的间隙大小指示6.铝制面板7.调节出线压力装置（注：用5mm内六角扳手往里按住才能调节）8.出线轮9.刀架总成。

10.刀片（注：有进口高速钢和进口钨钢两种）11.跳动导管12.跳动导管座。

（注：可上下调节）13.进线轮14.定位导管15定位导管座（注：可上下调节）16.支撑脚（注：可上下调节17.调节进线压力装置18.缺线检测片19.打结检测管20.进线两个轮之间的间隙大小指示21.进线间隙调节轮22.进线离合旋钮23.操作面板24.电源总开关50系列（501型、502型、503型）○18○16○17○15○6○14○10○1○2○3○4○5○7○9○8○13○12○111.刀架总成2.刀片（注：有进口高速钢和进口钨钢两种）3.导管4.导管座（注：可上下调节）5.输送轮6.定位导管7.定位导管座（注：可上下调节）8.支撑脚（注：可上下调节）9.调节输送轮压力装置10.调直系统11.铝制面板12.输送轮之间的间隙大小指示13.输送轮间隙调节轮14.输送轮离合旋钮15.操作面板16.中文液晶显示屏17.电源总开关18.机壳一、控制面板操作1.按钮部分按此键可以从前往后锁定所要设置的功能参数，锁定后字会反显。

全自動裁線剥皮扭線機FULL AUTOMA TIC WIRE CUTTING STROPPING ＆TWISTING MACHINEH-----200 ＆H-----200T使用說明書目錄（1）各部名稱…………………………………………P.01（2）個部名稱…………………………………………P.02（3）長線裁線範例……………………………………P.03（4）短線裁線範例……………………………………P.04（5）短線半剥裁線範例………………………………P.05（6）三段剥皮範例……………………………………P.06（7）扭線範例…………………………………………P.07（8）特殊功能使用……………………………P.08～P.09（9）小數點設定………………………………………P.09（10）資料歸零設定……………………………………P.09（11）工作數量歸零……………………………………P.09（12）特殊功能表………………………………………P.10（13）錯誤訊息…………………………………………P.11（14）刀片更換…………………………………………P.12（15）規格表……………………………………………P.13（16）H-200+T扭線機安裝方式………………………P.14（17）作業前調整步驟…………………………………P.15（18）整直器安裝方式…………………………………P.18 (1)各部名稱:(1)前端剥皮長度設定(C)數值設定板(2)前端半剥長度設定(D)功能設定板(3)線材總長設定(E)扭線裝置正轉反轉之開關(4)後端半剥長度設定(F)長線,短線之開關(5)後端剥皮長度設定(G)蜂嗚器開關(6)刀值(H)偵測有無線材之開關(7)退刀(I)總電源開關(8)把數(J)啟動開關(9)加工總數設定(K)停止開關(B)液晶顯示板(L)緊急停止開關※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※附注:(F)長線,短線之開關:線長(指中間留皮部分)大於34㎜為 (長線)線長(指中間留皮部分)小於34㎜為 (短線)(H)偵測有無線材之開關:ON………無線材會自動停機OFF……無線材不會自動停※當線裁為28AW G～32AWG時請將偵測開關調到OFF（2）個部名稱：（1）左側滾輪上升開關– UP / DOWN （8）左下滾輪（2）右側滾輪上升開關– UP / DOWN （9）右上滾輪（3）左側滾輪間隙調整開關（10）右下滾輪（4）偵測有無線材之指示燈（11）左出線孔（5）左側滾輪壓力調整鈕（12）刀座（6）右側滾輪壓力調整鈕（13）道管（7）左上滾輪（14）右進線孔（3）裁線範例：（長線）1． 將電線放置於滾輪中間，調整滾輪間隙，調至微接觸到電線表皮後再往下2大格。

1、8、右进线孔
2、9、右侧滚轮压力调整钮
3、10、导管
4、11、左上滚轮
5、12、左下滚轮
6、13、左侧滚轮压力调整钮
7、14、进线滚轮
2011-12-14
页数
1/3左侧滚轮上升开关右下滚轮左侧轮间隙调整开关右侧轮间隙调整开关刀座右上滚轮1.0
生效日期
修订日期
2011-12-14
右侧滚轮上升开关版本
一、操作步骤：
1、连接好剥线机电源与气管，将右侧滚轮上升开关调到上位置，将待剥电源线按上图方式插入
导管内，再将滚轮开关调到下位置，并调节右侧轮间隙调整开关，使滚轮间隙至刚刚接触到线材后再往下调2大格；
1
2
3
4
6
57
8
9
1012
1113
14
上
上
下
下
2、打开电源开关，按图纸要求调节剥线机参数设置；
（1）工作模式设置：
线长≥34mm 时，按【功能切换】键，设置为长线剥法；线长<34mm 时,选用短线剥法；（其它剥法，目前公司尚未使用）
佛山市****有限公司。

裁线剥皮机的使用罗金承2010-4-241.功能设置面板：●F：功能键；●（F）（CF）：资料归零；●（CE）（-1）：取消加工数；●TOTAL：累计加工数；2.面板设定键与设置方法：●前端剥皮长度F、S 请输入数值※按确认SET●前端半剥长度FH、S 请输入数值※按确认SET●总长度LENGTH 请输入数值※按确认SET●后端半剥长度RHS 请输入数值※按确认SET●后端剥皮长度RS 请输入数值※按确认SET●刀值/退刀请输入BF数值Y/。

请输入退刀位置数值按确认SET（注：BF值的设定：线大则BF值大，线小则BF值小，每减1为0、02mm，以不刮伤内芯为好）●总数/每100根停1次：请输入加工总数Y/。

请输入停1次几根数按确认SET例如：裁剥线总长50mm，前端剥皮10mm，后端剥皮10mm，总数1000根，每100根停一次：按F、S→10→SET→FH、S→0→SET→50→SET→0→SET→10→SET→40→Y/。

→15→SET→1000→Y/。

→100→SET例如：裁线总长80mm，前端剥皮29mm，前端半剥5mm（4+20+5），后端剥皮6mm，总数1000根，每100根停一次：按F、S→29→Y/。

→Y/。

→4→SET→FH、S→5→SET→80→SET→0→SET→6→SET→40→Y/。

→15→SET→1000→Y/。

→100→SET设置好数值后请穿线，指示灯亮后即可试机3.长短线切换（中间留皮部分为长短线长度，大于30MM为长，小于30MM为小），线管切换保持值为标准位S、W为好，T、W小线管位；4.特殊功能的应用：●F1/F2：加速使用。

分别可设定为0——9，0和5为正常，5之前为慢，5之后为快；●F1：滚轮设定。

请按F1→输入滚轮剥皮速度→请输入滚轮送线总长→按确认SET；●F2：切刀速度。

请按F2→请输入切刀切断速度→请输入切刀到芯线速度→按确认SET；●F3：前端刀值BF加深或者加浅。
