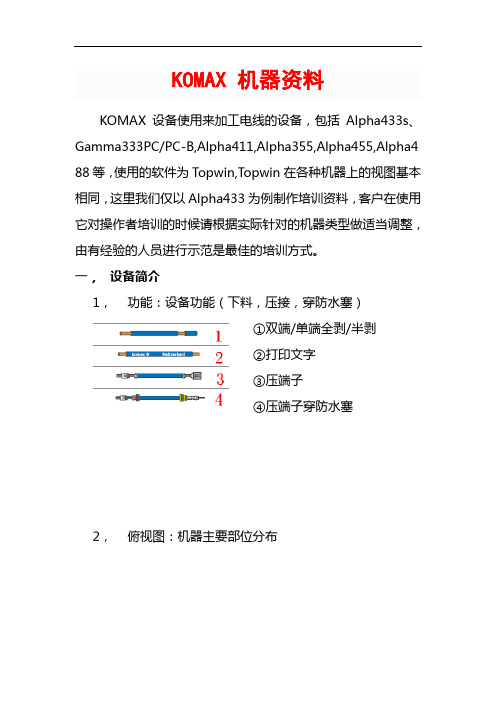

KOMAX 机器资料KOMAX设备使用来加工电线的设备，包括Alpha433s、Gamma333PC/PC-B,Alpha411,Alpha355,Alpha455,Alpha4 88等，使用的软件为Topwin,Topwin在各种机器上的视图基本相同，这里我们仅以Alpha433为例制作培训资料，客户在使用它对操作者培训的时候请根据实际针对的机器类型做适当调整，由有经验的人员进行示范是最佳的培训方式。
一，设备简介1，功能：设备功能（下料，压接，穿防水塞）①双端/单端全剥/半剥②打印文字③压端子④压端子穿防水塞2，俯视图：机器主要部位分布3，操作台分布图：4，TOPWIN各个界面简介a)配置界面：用于机器配置，操作者用不到b)工艺界面：设置工艺参数，（见软件详解）c)样品界面：加工样品取样，（见软件详解）d)生产界面：用于自动生产，（见软件详解）e)错误统计：显示错误信息，操作者用不到。
f)状态统计：显示生产状态，操作者用不到二，软件详解a)工艺界面总体视图：在工艺界面中，我们可以根据工艺卡的规定的导线规格、长度、剥头长度、端子和雨塞等建立待加工产品或者选择以前建立的工艺进行加工。
对应上图中所标数字部位的说明：①：后端剥皮长度，鼠标左键点击数字可更改，单位是毫米②：加工长度，鼠标左键点击数字可更改，单位毫米③：前端剥皮长度，鼠标左键点击数字可更改，单位毫米④：进线驱动部位，鼠标左键点击可进入导线选择和编辑界面⑤：端子压接机，鼠标左键点击可进入端子选择和编辑界面⑥：雨塞加工设备，鼠标左键点击可进入雨塞选择和编辑界面⑦：背景黄色并显示电源可打开，此时可按下给电按钮i.选择或添加导线（名称，线径，颜色）第一步：第二步：（鼠标点击上图所示后弹出下面窗口）第三步：（在第二步中选择建立/复制后弹出下面界面）第四步：输入导线规格颜色①这里输入导线截面积，比如0.5平方毫米②这里输入导线芯线直径，一般使用默认值即可③这里输入绝缘皮直径，一般使用默认值即可④这里用来设置线的颜色，可设多色线⑤点此按钮将正在编辑的线加载为要加工的线ii.选择或添加端子（名称，尺寸，外观）第一步：鼠标左键点压接机位置（类似于添加线）第二步：选择你需要的端子，如果没有选择“建立/复制”第三步：输入端子序号（类似于添加线）第四步：输入端子数据，如下图①鼠标点这里可进入速度设置界面，可使用默认选项②鼠标点这里进入CFA设置界面，操作者禁用③这里输入端子长度，参考⑥位置所示④这里输入该端子需要的剥头长度，工艺卡上有规定⑤端子样式，都是开式端子垂直地，不需要更改⑥端子图象，可以看到端子长度剥头长度测量位置iii.选择或添加雨塞（名称，尺寸，颜色）雨塞的选择和建立复制过程等同与端子，不再复述。
