塞尺计量说明

塞尺塞规的使用规范一、塞尺1、简介塞尺又称测微片或厚薄规，是用于检验间隙的测量器具之一，由一组具有不同厚度级差的薄钢片组成的量规，横截面为直角三角形，在斜边上有刻度，利用锐角正弦直接将短边的长度表示在斜边上，这样就可以直接读出缝的大小了。

塞尺是一个整体，里面有16片铁条，用于测量间隙尺寸。

在检验被测尺寸是否合格时，可以用通止法判断，也可由检验者根据塞尺与被测表面配合的松紧程度来判断。

塞尺一般用不锈钢制造，最薄的为0.02毫米；最厚的为3毫米。

自0.02～0.1毫米间，各钢片厚度级差为0.01毫米；自0.1～1毫米间，各钢片的厚度级差一般为0.05毫米；自1毫米以上，钢片的厚度级差为1毫米。

2、塞尺的使用方法（1）用干净的布将塞尺测量表面擦拭干净，不能在塞尺沾有油污或金属屑末的情况下进行测量，否则将影响测量结果的准确性。

（2）将塞尺插入被测间隙中，来回拉动塞尺，感到稍有阻力，说明该间隙值接近塞尺上所标出的数值；如果拉动时阻力过大或过小，则说明该间隙值小于或大于塞尺上所标出的数值。

（3）进行间隙的测量和调整时，先选择符合间隙规定的塞尺插入被测间隙中，然后一边调整，一边拉动塞尺，直到感觉稍有阻力时拧紧锁紧螺母，此时塞尺所标出的数值即为被测间隙值。

3、注意事项（1）根据结合面的间隙情况选用塞尺片数，但片数愈少愈好。

（2）测量时动作要轻，不允许硬插，也不允许测量温度较高的零件。

（3）不允许在测量过程中剧烈弯折塞尺，或用较大的力硬将塞尺插入被检测间隙，否则将损坏塞尺的测量表面或零件表面的精度。

（4）使用完后，应将塞尺擦拭干净，并涂上一薄层工业凡士林，然后将塞尺折回夹框内，以防锈蚀、弯曲、变形而损坏。

（5）存放时，不能将塞尺放在重物下，以免损坏塞尺。

二、塞规（塞针）1、简介塞规是由白钢、工具钢、陶瓷、钨钢轴承钢等或其他材料制成的硬度较高的具有特定尺寸的圆棒。

规适用于机械电子加工中孔径、孔距、内螺纹小径的测量，特别适于弯曲槽宽及模具尺寸的测量。

塞尺一、塞尺的分类塞尺的种类非常的多，下面我来介绍一下常用的塞尺：单片塞尺和数字显示型楔形塞尺二、单片塞尺1.概述单片塞尺是由一组具有不同厚度级差的薄钢片组成的量规（见图）。

塞尺用于测量间隙尺寸。

在检验被测尺寸是否合格时，可以用通止法判断，也可由检验者根据塞尺与被测表面配合的松紧程度来判断。

塞尺一般用不锈钢制造，最薄的为0.02毫米；最厚的为3毫米。

自0.02～0.1毫米间，各钢片厚度级差为0.01毫米;自0.1～1毫米间，各钢片的厚度级差一般为0.05毫米；自1毫米以上，钢片的厚度级差为1毫米。

2.定义塞尺又称测微片或厚薄规，是用于检验间隙的测量器具之一，横截面为直角三角形,在斜边上有刻度,利用锐角正弦直接将短边的长度表示在斜边上,这样就可以直接读出缝的大小了。

塞尺使用前必须先清除塞尺和工件上的污垢与灰尘。

使用时可用一片或数片重叠插入间隙，以稍感拖滞为宜。

测量时动作要轻，不允许硬插。

也不允许测量温度较高的零件。

3.使用方法(1)用干净的布将塞尺测量表面擦拭干净，不能在塞尺沾有油污或金属屑末的情况下进行测量，否则将影响测量结果的准确性。

(2)将塞尺插入被测间隙中，来回拉动塞尺，感到稍有阻力，说明该间隙值接近塞尺上所标出的数值；如果拉动时阻力过大或过小，则说明该间隙值小于或大于塞尺上所标出的数值。

(3)进行间隙的测量和调整时，先选择符合间隙规定的塞尺插入被测间隙中，然后一边调整，一边拉动塞尺，直到感觉稍有阻力时拧紧锁紧螺母，此时塞尺所标出的数值即为被测间隙值。

4.使用注意事项（1）使用卡尺前须确认是否经校验及在校验有效期内。

（2）不允许在测量过程中剧烈弯折塞尺，或用较大的力硬将塞尺插入被检测间隙，否则将损坏塞尺的测量表面或零件表面的精度。

（3）根据结合面的间隙情况选用塞尺片数，但片数愈少愈好；（4）不能测量温度较高的工件；（5）用塞尺时必须注意正确的方法(测间隙必须垂直被测面，测断差必须放平)；（6）读数时，按塞标尺片上所标数值直接读数即可；（7）塞尺必须定时保养；（8）使用完后，应将塞尺擦拭干净，并涂上一薄层工业凡士林，然后将塞尺折回夹框内，以防锈蚀、弯曲、变形而损坏。

塞尺使用说明标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
塞尺使用说明
一、塞尺说明：
（一）、塞尺由厚度不同的若干尺片组成，其中0.02mm至0.1mm的尺片厚度差为
0.01mm；0.15mm至0.3mm的尺片厚度差为0.05mm；以及0.4mm、0.5mm、
0.75mm和1.0mm的各一片。

（二）、依待测尺寸选择相应厚度的尺子，当待测尺寸无对应塞尺时可选择两片塞尺叠加使用，如0.8mm则选择0.3mm和0.5mm的尺片同时使用。

二、使用说明：
首先将产品被测面紧贴平台，手握塞尺，选用标准厚度的尺片。

将尺片平贴平台，从贴面缝隙中插入。

如果尺片能顺利通过，则表示贴面缝隙过大，判定产品的平面度不合格；如果塞尺不能滑过或虽然能滑过但需要轻轻用力，则表示贴面间存在缝隙，但在范围之内，判定产品平面度合格。

三、清洁保养：
（一）、清洁周期在每次使用完毕后，不做记录。

（二）、以干净试布擦拭塞尺外表，并擦拭干净。

（三）、必要时以防锈油擦拭尺片之外表，防止生锈。

四、注意事项：
（一）、在每次使用时应注意勿将尺片折叠而影响测量精度。

（二）、当两尺片叠加使用时应将尺片捏紧测量，尽量减少误差。

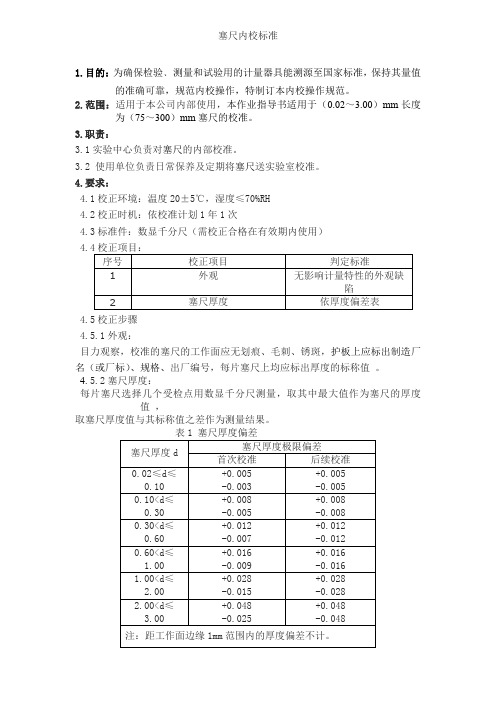

塞尺内校标准1.目的：为确保检验﹑测量和试验用的计量器具能溯源至国家标准，保持其量值的准确可靠，规范内校操作，特制订本内校操作规范。

2.范围：适用于本公司内部使用，本作业指导书适用于（0.02～3.00）mm长度为（75～300）mm塞尺的校准。

3.职责：3.1实验中心负责对塞尺的内部校准。

3.2使用单位负责日常保养及定期将塞尺送实验室校准。

4.要求：4.1校正环境：温度20±5℃，湿度≤70%RH4.2校正时机：依校准计划1年1次4.3标准件：数显千分尺（需校正合格在有效期内使用）4.4校正项目：序号校正项目判定标准1外观无影响计量特性的外观缺陷2塞尺厚度依厚度偏差表4.5校正步骤4.5.1外观：目力观察，校准的塞尺的工作面应无划痕、毛刺、锈斑，护板上应标出制造厂名（或厂标）、规格、出厂编号，每片塞尺上均应标出厚度的标称值。

4.5.2塞尺厚度：每片塞尺选择几个受检点用数显千分尺测量，取其中最大值作为塞尺的厚度值，取塞尺厚度值与其标称值之差作为测量结果。

表1塞尺厚度偏差塞尺厚度d塞尺厚度极限偏差首次校准后续校准0.02≤d≤0.10+0.005-0.003+0.005-0.0050.10<d≤0.30+0.008-0.005+0.008-0.0080.30<d≤0.60+0.012-0.007+0.012-0.0120.60<d≤1.00+0.016-0.009+0.016-0.0161.00<d≤2.00+0.028-0.015+0.028-0.0282.00<d≤3.00+0.048-0.025+0.048-0.048注：距工作面边缘1mm范围内的厚度偏差不计。

5.校准结果处理5.1将校准数据进行整理，按表1塞尺厚度偏差判断塞尺是否合格，将校准结果记录于塞尺内校记录表中。

5.2被校塞尺各项要求均符合本指导书中相应项目的要求，则说明该塞尺校准合格，否则为校准不合格。

塞尺的使用说明EE塞尺塞尺的施用说明一﹑基本定义塞尺由一组具有不同厚度级差的薄钢片组成的量规（见图）。

塞尺用于测量间隙尺寸。

在检验被测尺寸是否合格时，可以用通止法判断，也可由检验者根据塞尺与被测表面配合的松紧程度来判断。

塞尺一般用不锈钢制造，最薄的为0.02毫米；最厚的为3毫米。

自0.02～0.1毫米间，各钢片厚度级差为0.01毫米;自0.1～1毫米间，各钢片的厚度级差一般为0.05毫米；自1毫米以上，钢片的厚度级差为1毫米。

编辑本段定义塞尺又称测微片或厚薄规，是用于检验间隙的测量器具之一，横截面为直角三角形,在斜边上有刻度,利用锐角正弦直接将短边的长度表示在斜边上,这样就可以直接读出缝的大小了。

塞尺使用前必须先清除塞尺和工件上的污垢与灰尘。

使用时可用一片或数片重叠插入间隙，以稍感拖滞为宜。

测量时动作要轻，不允许硬插。

也不允许测量温度较高的零件。

编辑本段使用方法(1)用干净的布将塞尺测量表面擦拭干净，不能在塞尺沾有油污或金属屑末的情况下进行测量，否则将影响测量结果的准确性。

(2)将塞尺插入被测间隙中，来回拉动塞尺，感到稍有阻力，说明该间隙值接近塞尺上所标出的数值；如果拉动时阻力过大或过小，则说明该间隙值小于或大于塞尺上所标出的数值。

(3)进行间隙的测量和调整时，先选择符合间隙规定的塞尺插入被测间隙中，然后一边调整，一边拉动塞尺，直到感觉稍有阻力时拧紧锁紧螺母，此时塞尺所标出的数值即为被测间隙值。

1﹑隙位﹕两平面贴合时因平面度差别而产生的缝隙。

2﹑起级﹕两平面贴合时因面与面不平而产生的高度差。

3﹑变形﹕产品因受外力作用或内应力过大等原故而造成的弯曲或扭曲。

二﹑施用方法1﹑塞尺的构成﹕塞尺由一系列厚度为标准值的不锈钢片构成﹐厚度巨细标在塞片上。

2﹑在施用前应先检查塞片有无生锈﹑折痕﹑脏污等不良。

如果有脏污应先将其清洁干净后方可施用﹐对有生锈和折痕的塞片不可再施用。

3﹑测隙位﹕（1）施用时首先应对被测隙位的宽度巨细举行大略估计﹐然后根据估计来选择类似厚度的塞片。

塞尺使用方法及维护和保养
塞尺又称厚薄规或间隙片。

主要用来检验机床特别紧固面和紧固面、活塞与气缸、活塞环槽和活塞环、十字头滑板和导板、进排气阀顶端和摇臂、齿轮啮合间隙等两个结合面之间的间隙大小。

塞尺是由许多层厚薄不一的薄钢片组成（图1-10）按照塞尺的组别制成一把一把的塞尺，每把塞尺中的每片具有两个平行的测量平面，且都有厚度标记，以供组合使用。

测量时，根据结合面间隙的大小，用一片或数片重迭在一起塞进间隙内。

例如用0.03mm的一片能插入间隙，而0.04mm的一片不能插入间隙，这说明间隙在0.03～0.04mm之间，所以塞尺也是一种界限量规。

塞尺的规格见表1-1。

图1-10 塞尺
图1-11 是主机与轴系法兰定位检测，将直尺贴附在以轴系推力轴或第一中间轴为基准的法兰外圆的素线上，用塞尺测量直尺与之连接的柴油机曲轴或减速器输出轴法兰外圆的间隙Z X 、Z S，并依次在法兰外圆的上、下、左、右四个位置上进行测量。

图1-12是检验机床尾座紧固面的间隙（<0.04mm）。

1-直尺 2-法兰
图1-11 用直尺和塞尺测量轴的偏移和曲折图1-12 用塞尺检验车床尾座紧固面间隙使用塞尺时必须注意下列几点：
1.根据结合面的间隙情况选用塞尺片数，但片数愈少愈好；
2.测量时不能用力太大，以免塞尺遭受弯曲和折断；
3.不能测量温度较高的工件。

表1-1 塞尺的规格。

塞尺的使用说明范文塞尺是一种常见的测量工具，通常用于测量长度、宽度和深度等尺寸。

它可以帮助人们快速、准确地进行测量，并广泛应用于各种生活和工作场合。

下面是关于塞尺的详细使用说明，以帮助您更好地使用它。

1.塞尺的结构塞尺通常由两个可滑动的刻度尺组成。

一个刻度尺是主刻度尺，通常是固定的，另一个刻度尺是滑动尺，可以沿着主刻度尺滑动。

刻度尺上通常有标尺单位，如厘米和英寸等。

2.测量长度首先，确保塞尺处于关闭状态。

然后，将被测量物体放置在塞尺的两个刻度尺之间。

将滑动尺滑动到合适的位置，使其与物体的两端对齐。

读取滑动尺上的数字，这将是物体的长度。

3.测量宽度对于测量宽度，同样将被测量物体放置在塞尺的两个刻度尺之间。

然而，这次将滑动尺滑动到与物体的一侧对齐，然后读取滑动尺上的数字。

这将是物体的宽度。

4.测量深度塞尺也可以用于测量物体的深度。

将滑动尺放置在物体的一侧，然后让滑动尺靠近物体，直到触及物体底部。

读取滑动尺上的数字，这将是物体的深度。

5.单位切换塞尺通常具有厘米和英寸两种单位。

通过移动滑动尺上的开关，可以轻松切换单位。

确保选择正确的单位，以便获得准确的测量结果。

6.注意事项在使用塞尺进行测量时，应注意以下几点：-确保塞尺干净和整洁，以避免对测量结果产生影响。

清除它上面的任何杂质或涂层。

-要尽量避免扭曲或扭动刻度尺，否则会影响测量结果的准确性。

-使用塞尺时要保持稳定，以避免滑动尺的移动或刻度尺松动。

-注意保持适当的压力，以确保刻度尺与物体有效接触，避免干扰和误差。

总结：塞尺是一种简单而实用的测量工具，可广泛应用于各种场合。

使用塞尺时，只需放置被测量物体，然后读取刻度尺上的数字即可获得准确的测量结果。

但请务必遵循上述注意事项，以确保测量结果的准确性。

希望这份使用说明能帮助您更好地使用塞尺，并获得准确的测量结果。

塞尺使用说明及注意事项塞尺是一种常见的测量工具，用于测量线段的长度。

它主要由一个刻度盘和一个可滑动的移动尺组成。

塞尺的准确度和可靠性使其成为工程师、木工和制造商等行业经常使用的工具之一、下面是塞尺的使用说明及注意事项。

一、使用说明：1.准备工作：在使用塞尺之前，将两个刻度盘对准，并确保塞尺的测量面完全平行。

2.测量方法：将塞尺的测量面靠近要测量的线段两端，使之与线段的两个端点对齐。

然后，将移动尺滑动，直到它贴紧线段的另一端。

3.读数：读取移动尺与刻度盘对应位置的数值。

通常，刻度盘上的数字代表毫米或厘米的单位，移动尺上的刻度表示较小的单位，如1/10毫米。

4. 计算长度：将刻度盘上的数值与移动尺上的数值相加，即可得到线段的准确长度。

例如，刻度盘上的数值为12 cm，移动尺上的数值为0.5 cm，则线段的长度为12.5 cm。

5.固定测量结果：如果需要固定测量结果，可以使用塞尺上的锁定装置将移动尺固定在所需位置，然后再进行读数。

二、注意事项：1.清洁与保养：使用塞尺后，应及时清洁尺面和刻度盘，以确保下次使用时的准确度。

可以使用软布擦拭测量面，切勿使用硬物或化学溶液清洗。

另外，定期涂抹塞尺上的润滑油，以保持移动尺的灵活性。

2.避免碰撞：塞尺是一个精密的测量工具，避免将其与硬物相撞或受到过大的冲击，以免损坏刻度盘或移动尺。

3.防止过度推拉：在移动尺的推拉过程中，避免应用过大的力量，以免损坏塞尺的结构或导致不准确的测量结果。

4.避免湿润环境：塞尺通常是由金属制成的，长时间在湿润的环境中使用容易生锈。

因此，在使用完毕后，应将其放置在干燥的地方。

5.校准与修理：在使用一段时间后，塞尺的准确度可能会有所偏差。

如果发现塞尺的读数不准确，可以进行校准或修理。

校准通常需要将其送往专业的维修机构或测量仪器公司。

总之，正确使用塞尺对于测量结果的准确性至关重要。

遵守上述使用说明和注意事项，能够保证塞尺的正常工作，并最大限度地延长其使用寿命。
