石材幕墙石板材与立柱（横梁）怎样连
接？
石板材用于饰面装修历史悠久，应用范围广泛，且具有独特的装饰效果。
以前石材饰面施工基本工艺是湿贴，由于工艺落后，在外部环境影响下，板材不断热胀冷缩，石材与基材粘接力下降，甚至可导致石材面板脱落，同时由于采用砂浆粘贴，一旦水进入粘接部位后再排出，将砂浆溶融析出形成泛白。
于是石材面板干挂工艺应运而生，石板材干挂应用范围很广，即可用于墙面（柱）干挂石板饰面板，也可用于建筑幕墙石材面板安装，其安装工艺是一致的，仅是安装结构体系不同而已。
经常采用的工艺有：钢销式、通槽式、短平槽式（孤形短槽式）、背栓式等。
1。
石材幕墙配件施工标准现场测量放线1.根据土建提供测设轴线控制网，对立柱位置，分层位置进行放垂直通线和水平通线，基于该线对后置埋板进行定位。
2.按幕墙设计的完成面外皮尺寸要求，根据石材在横梁上的安装距离，及横梁在立柱上的安装距离，定位立柱离墙距离。
3.根据石材立面分割的尺寸，定位横梁的上下间距，左右跨度。
4.在墙体阴阳角部位设置永久性垂直通线。
后置埋件安装1.埋板安置必须摆放平整并且保证埋板直接与混凝土结构紧密结合。
2.锚栓头外露尺寸为15-25mm。
3.锚栓垫片摆放平整，对角点焊清渣防腐。
4.补强片必须与埋板平齐焊缝8公分清渣防腐。
转接件与埋件连接1.转接件必须平整与埋板垂直安置。
2.转接件与板式预（后置）埋件采用焊接连接，焊接质量（焊缝长度、高度）应符合设计及规范要求（三面焊），且焊缝表面不得有裂纹、焊瘤等缺陷。
3.所有焊接位置均应做好清渣防腐处理。
立柱与转接件连接1.立柱与转接件采用螺栓连接，螺栓规格应符合设计要求，配套对穿螺栓应拧紧，保证连接牢固。
2.限位质量：螺栓与转接件间配置直径≥2.5倍锚栓直径的垫圈或边长≥2.5倍锚栓直径的方形垫片（即采用M12锚栓时应采用30*30方垫片），限位垫片应点焊定位。
3.所有焊接位置均应做好清理焊渣防腐处理。
立柱伸缩缝及芯柱安装1.立柱的加工长度应满足立柱的伸缩功能，伸缩缝尺寸应符合设计及规范要求；立柱相邻上下立柱之间应有≮15mm的缝隙，并应采用芯柱连结。
2.芯柱的材质、壁厚、规格应符合设计及规范要求；芯柱与下柱之间应采用不锈钢螺栓固定，螺栓规格应符合设计要求，一端固定、一端自由。
根据现场情况，转接件与立柱的螺栓可兼做芯柱的固定螺栓。
3.符合设计/规范要求；玻璃幕墙芯柱与立柱间空隙处应做密封处理。
横梁与立柱连接1.钢横梁的加工长度应满足横梁的伸缩功能，伸缩缝尺寸应符合设计及规范要求。
2.钢横梁的安装：钢横梁的两端与立柱（连接角码）的连接方式应符合设计及规范要求；横梁至少有一端有位移功能，可以一端焊接，一端栓接。
幕墙横梁与立柱安装不合格原因以及治理措施随着现代建筑的快速发展，幕墙已经成为了建筑主体结构之外的一道重要“装饰”，并被广泛应用于商业、办公和公共领域。
幕墙的主要功能是防水、防风、隔热、隔音和装饰，通过玻璃、金属板、陶瓷、石材等材料和结构系统实现。
然而，在幕墙工程的施工过程中，由于施工单位的管理缺陷或技术不足等原因，常常出现幕墙横梁与立柱安装不合格的情况，严重影响幕墙的品质和安全性。
本文将从原因和治理措施两方面探讨幕墙横梁与立柱安装不合格的问题。
一、原因分析1、设计不合理在幕墙工程设计阶段，如果设计人员没有充分考虑施工实际情况，如横梁和立柱连接处的尺寸未考虑到钢材的收缩、结构的变形等问题，就容易导致立柱和横梁的安装不合格。
2、施工单位管理缺陷幕墙工程属于综合性工程，施工人员在现场施工时需要涉及到材料采购、物流配送、现场协调等多个环节，如果施工单位管理不善，就难以保证施工质量。
同时，施工人员的技术水平也可能存在欠缺，如焊接、熟练掌握幕墙横梁与立柱连接处的基本知识不合格。
3、材料不合格幕墙工程需要大量金属材料，如钢材、铝合金等，如果采购的材料存在质量问题，就会影响横梁和立柱的连接质量。
如材料强度较低、相互匹配性不良、加工精度不足等。
二、治理措施1、加强幕墙工程设计幕墙工程设计需要充分考虑到施工实际情况，保证横梁和立柱的连接质量。
设计过程中要充分考虑钢材的收缩、构建的变形等因素，避免因为设计不合理而导致安装不合格。
2、加强施工单位管理施工单位需要加强施工人员的教育培训，提高其技术水平。
同时，加强对材料和现场施工的管理，严格控制施工质量，保证施工过程中的安全性和质量。
3、加强材料的质量控制对于幕墙工程所需的金属材料，需要建立完善的供应链管理体系，严格按照国家质量标准进行采购。
同时，加强材料的质量检测，确保其质量符合设计要求，避免因材料质量问题而导致安装不合格等问题。
4、加强监督检查有关部门需要加强对幕墙工程的监督检查，及时发现和处理幕墙横梁与立柱安装不合格的问题。
幕墙规范GB和JGJ执行中的一些问题赵西安提要：国标《建筑幕墙》GB/T 21086作为产品标准已颁布实施，而行标JGJ 102、JGJ 133作为工程标准正在执行，业主、幕墙公司和监理部门对幕墙设计中的一些问题常常会产生的不同意见，本文就作者的理解提出一些看法，供各方考虑。
其中涉及到设计一般原则、材料、建筑设计和结构设计等。
关键词：建筑幕墙幕墙设计幕墙规范最近一段时间，业主、监理部门和幕墙厂商之间，常常的一些问题产生不同的意见。
其原因主要是国标《建筑幕墙》GB/T 21086-2007 作为产品标准已经颁布；而作为工程标准，《玻璃幕墙工程技术规范》JGJ102和《金属与石材幕墙工程技术规范》JGJ133正在执行，两者因产品和工程的着眼点会有些差别，规定会有细微的不同。
另外，就工程规范本身而言，JGJ102已经是修订过的2003版本，而JGJ133还是2001年的版本，对同一问题两者规定会有不一致；并且在这几年新技术、新材料的应用中也提出了一些现行规范未涉及的问题。
目前，JGJ133规范正在修订中，正式颁布施行还需一段时间。
目前处于如此复杂的规范标准环境，难免执行中出现各方意见不同的局面。
本文对一些问题就个人的理解作一些说明和解释，供大家参考。
1 设计的一般原则1.1幕墙对幕墙下一个严格的定义并不容易。
一般而言，幕墙不同于一般的外墙装饰主要是有以下两个特征：它是由面板和支承结构组成的完整结构体系；它具有自身平面内的变形能力和（或）相对于主体结构有相当的位移能力。
由于幕墙的构造特点，它有很多机制可以实现自身平面内的变形和相对于主体结构的位移能力。
从面板一直到主体结构，中间有许多构造环节都可以对变形和位移能力作出贡献。
例如面板之间存在板缝；面板与附框之间有弹性的胶缝；面板与挂件之间可以相对移动；挂件与横梁立柱间用长圆孔螺栓固定；横梁与立柱连接采用螺栓；上下层立柱之间设置变形用的滑动连接；立柱与角码之间用长圆孔螺栓连接；支承结构与主体结构之间采用摇臂、可动铰、辊轴和弹簧等连接等等。

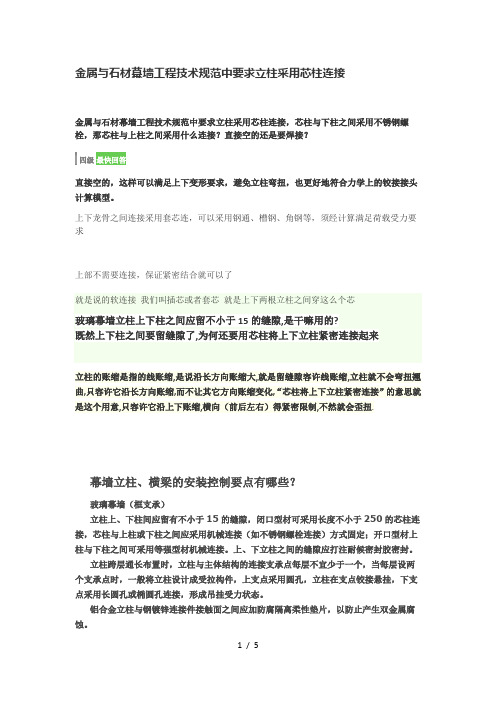

金属与石材幕墙工程技术规范中要求立柱采用芯柱连接金属与石材幕墙工程技术规范中要求立柱采用芯柱连接，芯柱与下柱之间采用不锈钢螺栓，那芯柱与上柱之间采用什么连接？直接空的还是要焊接？|四级直接空的，这样可以满足上下变形要求，避免立柱弯扭，也更好地符合力学上的铰接接头计算模型。
上下龙骨之间连接采用套芯连，可以采用钢通、槽钢、角钢等，须经计算满足荷载受力要求上部不需要连接，保证紧密结合就可以了就是说的软连接我们叫插芯或者套芯就是上下两根立柱之间穿这么个芯玻璃幕墙立柱上下柱之间应留不小于15的缝隙,是干嘛用的?既然上下柱之间要留缝隙了,为何还要用芯柱将上下立柱紧密连接起来立柱的账缩是指的线账缩,是说沿长方向账缩大,就是留缝隙容许线账缩,立柱就不会弯扭翘曲,只容许它沿长方向账缩,而不让其它方向账缩变化,“芯柱将上下立柱紧密连接”的意思就是这个用意,只容许它沿上下账缩,横向（前后左右）得紧密限制,不然就会歪扭.幕墙立柱、横梁的安装控制要点有哪些？玻璃幕墙（框支承）立柱上、下柱间应留有不小于15的缝隙，闭口型材可采用长度不小于250的芯柱连接，芯柱与上柱或下柱之间应采用机械连接（如不锈钢螺栓连接）方式固定；开口型材上柱与下柱之间可采用等强型材机械连接。
上、下立柱之间的缝隙应打注耐候密封胶密封。
立柱跨层通长布置时，立柱与主体结构的连接支承点每层不宜少于一个，当每层设两个支承点时，一般将立柱设计成受拉构件，上支点采用圆孔，立柱在支点铰接悬挂，下支点采用长圆孔或椭圆孔连接，形成吊挂受力状态。
铝合金立柱与钢镀锌连接件接触面之间应加防腐隔离柔性垫片，以防止产生双金属腐蚀。
立柱在每个连接部位的受力螺栓至少需要布置2个，螺栓直径不宜少于10。
横梁可通过角码、螺钉或螺栓与立柱连接，角码厚度不应小于3。
横梁与立柱立柱连接处，为防止幕墙构件连接部位产生摩擦噪声，避免刚性接触，应设置柔性垫片或预留1～2的间隙，间隙内填胶。
幕墙立柱中的套芯长度是多少?[ 发布日期：2014-9-16 9:18:45 ] 浏览人数： 5511由于各种技术规范标准均不断修改更新，不会同时修订、同时颁布，因此在规范应用中，采用“以最新版本为准”的原则，不会一一通知。
幕墙横梁与立柱安装不合格原因以及治理措施在建筑工程中，幕墙作为建筑的外立面，是建筑外观美观、阳光透射、保温防水的主要结构之一。
而幕墙的结构由横梁和立柱构成，它们的安装不合格，将会对建筑物的结构和整体安全性产生很大危害。
本文将围绕幕墙横梁与立柱安装不合格原因以及治理措施展开讨论。
一、幕墙横梁与立柱安装不合格的原因（一）施工人员专业素质不高幕墙横梁与立柱的安装需要一定的专业技巧和操作经验，如果施工人员的专业素质不高，则可能出现安装精度不高、焊接不牢固等问题，导致横梁与立柱安装不合格。
（二）质量监督不到位幕墙横梁与立柱的安装需要经过严格的质量监督，如果监督不到位，监督人员未及时发现问题和及时处理，则会导致横梁与立柱的安装不合格。
（三）材料质量不过关幕墙横梁与立柱的材料质量直接影响着安装质量。
材料质量不过关，可能会出现变形、开裂等情况，从而导致横梁与立柱安装不合格。
（四）施工过程中的事故和违规行为施工过程中可能会出现意外事故、施工人员的违规行为，如违反安全操作规程、使用不符合标准的工具等，这些都可能导致横梁与立柱的安装不合格。
二、幕墙横梁与立柱安装不合格的治理措施（一）加强施工人员安全教育和职业培训为避免施工人员出现专业素质不高的问题，应该加强安全教育和职业培训。
提高施工人员的专业技能和操作经验，使他们具备严格的安装标准和规程。
（二）完善质量监管制度和机制为避免出现质量监管不到位的问题，应完善质量监管制度和机制，明确责任分工和监管流程，及时发现和处理问题。
（三）优化材料选择和加强检测为避免出现材料质量差的问题，应优化材料选择，确保质量过关。
同时应加强材料检测，及时发现材料缺陷和质量问题。
（四）加强施工安全管理为减少施工过程中的意外事故和违规行为，应加强施工安全管理。
完善安全管理制度和机制，加大监管力度，严格落实安全规程和操作标准。
三、结语幕墙横梁与立柱的安装不合格是一个严肃的问题，必须引起我们的高度重视。
幕墙主龙骨与次龙骨连接方式根据《金属与石材幕墙工程技术规范》第5.6.6条：横梁应通过角码、螺钉或螺栓与立柱连接，角码应能承受横梁的剪力。
螺钉直于径不得小于4mm ，每处连接螺钉数量不应少于 3 个，螺栓不应少于 2 个。
横梁与立柱之间应有一定的相对位移能力。
本规范用词说明1 为便于在执行本规范条文时区别对待，对要求严格程度不同的用词说明如下: 1)表示很严格，非这样做不可的:正面词采用"必须"；反面词采用"严禁"。
2)表示严格，在正常情况下均应这样做的:正面词采用"应"；反面词采用"不应"或"不得"。
3)表示允许稍有选择，在条件许可时首先应这样做的:正面词采用"宜"；反面词采用"不宜"。
表示有选择，在一定条件下可以这样做的，采用"可"。
2 条文中指明应按其他标准执行的写法为"应按……执行"或"应符合……的规定(或要求)"根据规范要求幕墙的主龙骨立柱与次龙骨横梁的连接正常情况下应该采用螺栓连接的方式。
规范并未注明主次龙骨必须要两边都采用螺栓连接，且别墅项目的幕墙工程有很多复杂的进出关系，次龙骨有很多转接的情况，存在规范所释义正常情况之外。
如上图所示窗边线条这边的次龙骨横梁如果采用螺栓连接牢固程度就没有焊接的强，因为螺接的次龙骨横梁相对主龙骨立柱是有一定相对位移能力的，而窗边这种位置的次龙骨横梁一端是与主龙骨连接，另一端是悬挑的。
有相对位移能力的次龙骨横梁肯定是没有固定死在主龙骨立柱上的牢靠。
固在本项目中采用了半边螺接半边焊接的做法。
半边焊接半边螺接既满足规范所说的应采用螺接，也满足横梁与立柱有一定的相对位移能力。
对比幕墙墙主龙骨立柱与次龙骨横梁连接的几种做法：1：上图是主龙骨立柱两边都采用螺接的做法。
