幕墙立柱与横梁连接

一种用于固定玻璃幕墙的铝合金横梁与立柱的连接结构的制作方法(二)一种用于固定玻璃幕墙的铝合金横梁与立柱的连接结构的制作方法简介玻璃幕墙在现代建筑中越来越常见，铝合金横梁和立柱的连接结构是玻璃幕墙中的关键部件。

本文将详细介绍一种用于固定玻璃幕墙的铝合金横梁与立柱的连接结构的制作方法。

方法一：螺纹连接法1.首先，将铝合金横梁和立柱的连接部分进行处理，确保表面光滑、无划痕。

2.在连接部位预先打孔，并根据预定螺纹规格进行加工。

3.使用螺纹刀具，在孔口和立柱直径相近的位置车削出精密的螺纹，确保连接牢固。

4.将螺纹销子插入横梁和立柱的连接孔中，通过旋转固定。

方法二：插销连接法1.准备一根直径适中的插销和一对开槽孔，分别位于横梁和立柱的连接部分。

2.通过冲孔机或者其他加工设备，在横梁和立柱上分别打上适量的开槽孔，使得插销可以顺利插入并固定。

3.将插销插入横梁上的开槽孔，然后用锤子轻击插销，使其牢固地固定在开槽孔中。

4.同样地，将另一端的插销插入立柱上的开槽孔，用锤子轻击插销，使其牢固地固定在开槽孔中。

方法三：焊接连接法1.在铝合金横梁和立柱的连接部位，使用氩弧焊接设备进行焊接。

2.通过选择适当的焊接方式和材料，将横梁和立柱焊接在一起，形成坚固的连接。

3.在焊接过程中，注意控制焊接温度、时间和焊缝质量，以保证连接的强度和稳定性。

4.完成焊接后，对焊接部分进行抛光和处理，确保焊接点与其他部分的表面一致。

总结以上介绍了一种用于固定玻璃幕墙的铝合金横梁与立柱的连接结构的制作方法，包括螺纹连接法、插销连接法和焊接连接法。

根据具体需求和工艺条件，可以选择适合的连接方式。

这些连接方法都能够有效地固定铝合金横梁与立柱，保证玻璃幕墙的稳定性和安全性。

参考文献无。

玻璃幕墙横梁立柱新型连接结构施工工法一、前言玻璃幕墙是现代建筑中常见的外墙装饰材料，其美观、透光、保温隔音等特点，使其广泛应用于高层建筑和商业综合体等项目中。

然而，在玻璃幕墙的施工过程中，横梁与立柱的连接结构一直是一个难题。

传统的连接结构存在着施工难度大、安全隐患高等问题，为了解决这些问题，新型的玻璃幕墙横梁立柱连接结构施工工法应运而生。

二、工法特点新型的玻璃幕墙横梁立柱连接结构施工工法具有以下几个特点：1. 简化施工流程：传统的连接结构需要使用焊接或螺栓连接，施工周期长且工艺复杂。

而新型连接结构采用了一体化设计，通过特殊的预应力装置和连接件，简化了施工流程，提高了施工效率。

2. 提高安全性：传统的连接结构存在着焊接时的高温和螺栓松动的风险，容易导致施工事故。

而新型连接结构使用特殊的连接件，材料精良，可靠性高，能够提供更高的安全性。

3. 适应性强：新型连接结构可以根据不同的设计要求进行调整，能够适应各种不同形状和尺寸的玻璃幕墙横梁和立柱连接。

同时，它还能够适应各种不同材质的幕墙横梁和立柱。

4. 提高美观度：新型连接结构设计合理，连接件隐藏在横梁和立柱内部，不会影响幕墙的整体美观度，使外观更加精致。

三、适应范围新型连接结构适用于各种玻璃幕墙横梁立柱连接，尤其适用于高层建筑和商业综合体等重要项目。

它可以用于不同类型的玻璃幕墙，包括单层、双层、多层的玻璃幕墙。

四、工艺原理新型连接结构的施工工法基于以下原理：1. 负荷传递原理：通过预应力装置将横梁和立柱连接，在外力作用下，通过预应力装置使连接结构处于紧张状态，将横梁和立柱之间的荷载传递。

2. 结构稳定原理：新型连接结构采用了特殊的连接件，通过预应力装置进行力学调整，使连接结构处于稳定状态，提高了结构的稳定性和安全性。

3. 施工嵌装原理：新型连接结构在施工过程中，采用了嵌装技术，即在横梁和立柱上预留了特殊的连接孔，通过预应力装置将连接件嵌入孔内，实现了横梁和立柱的连接。

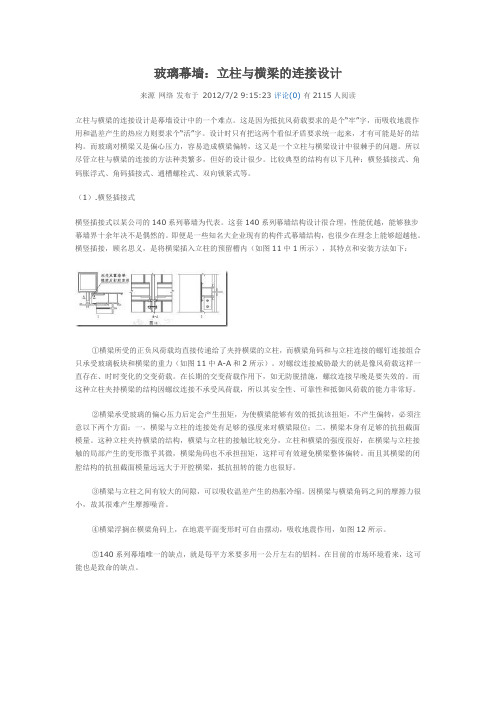

玻璃幕墙：立柱与横梁的连接设计来源网络发布于2012/7/2 9:15:23 评论(0)有2115人阅读立柱与横梁的连接设计是幕墙设计中的一个难点。

这是因为抵抗风荷载要求的是个“牢”字，而吸收地震作用和温差产生的热应力则要求个“活”字。

设计时只有把这两个看似矛盾要求统一起来，才有可能是好的结构。

而玻璃对横梁又是偏心压力，容易造成横梁偏转，这又是一个立柱与横梁设计中很棘手的问题。

所以尽管立柱与横梁的连接的方法种类繁多，但好的设计很少。

比较典型的结构有以下几种：横竖插接式、角码胀浮式、角码插接式、通槽螺栓式、双向锁紧式等。

（1）.横竖插接式横竖插接式以某公司的140系列幕墙为代表。

这套140系列幕墙结构设计很合理，性能优越，能够独步幕墙界十余年决不是偶然的。

即便是一些知名大企业现有的构件式幕墙结构，也很少在理念上能够超越他。

横竖插接，顾名思义，是将横梁插入立柱的预留槽内（如图11中1所示），其特点和安装方法如下：①横梁所受的正负风荷载均直接传递给了夹持横梁的立柱，而横梁角码和与立柱连接的螺钉连接组合只承受玻璃板块和横梁的重力（如图11中A-A和2所示）。

对螺纹连接威胁最大的就是像风荷载这样一直存在、时时变化的交变荷载。

在长期的交变荷载作用下，如无防脱措施，螺纹连接早晚是要失效的。

而这种立柱夹持横梁的结构因螺纹连接不承受风荷载，所以其安全性、可靠性和抵御风荷载的能力非常好。

②横梁承受玻璃的偏心压力后定会产生扭矩，为使横梁能够有效的抵抗该扭矩，不产生偏转，必须注意以下两个方面：一，横梁与立柱的连接处有足够的强度来对横梁限位；二，横梁本身有足够的抗扭截面模量。

这种立柱夹持横梁的结构，横梁与立柱的接触比较充分，立柱和横梁的强度很好，在横梁与立柱接触的局部产生的变形微乎其微，横梁角码也不承担扭矩，这样可有效避免横梁整体偏转。

而且其横梁的闭腔结构的抗扭截面模量远远大于开腔横梁，抵抗扭转的能力也很好。

③横梁与立柱之间有较大的间隙，可以吸收温差产生的热胀冷缩。

幕墙钢横梁和钢立柱的焊接随着建筑技术的不断进步，幕墙已经成为现代建筑设计中不可或缺的一部分。

而幕墙的核心部位就是钢结构，其中钢横梁和钢立柱是承载幕墙的重要部件。

因此，钢横梁和钢立柱的焊接质量直接关系到幕墙的稳定性和安全性。

焊接工艺钢横梁和钢立柱的焊接通常采用电弧焊接技术。

这种技术是将钢结构放在工作台上，先用切割机将钢材剪成需要的形状和长度，然后在钢材连接的位置进行手动焊接。

焊接使用的电流由直流或交流提供，焊接材料为金属焊条，常使用的是低氢钙钛型焊条。

焊接种类钢横梁和钢立柱的焊接种类主要有以下两种：对接焊对接焊是将两个相邻的钢横梁或钢立柱焊接在一起，使用最常见的是横向对接焊和纵向对接焊。

对接焊需要对接处的钢材进行削角、倒角和坡口处理，保证钢材连接时的完全贴合，焊接应该均匀，做到防止钢材出现偏差和裂纹。

悬挂焊悬挂焊是将钢横梁或钢立柱悬挂在连接梁或柱上时进行的焊接，常见的悬挂焊有角焊、对垫焊等，这些焊接通常较为复杂，需要特别注意处理好焊接的过程，避免注意在焊接过程中出现的问题，如空隙、歪斜和变形等。

焊接的质量要求钢横梁和钢立柱的焊接质量要求高，必须要符合以下标准：焊缝平整焊接后的钢结构的焊缝平整度应符合要求。

需要注意的是，即使焊接时出现了不规则的焊缝，也应该及时予以整治。

焊缝无裂纹焊接后的钢结构的焊缝不能有任何裂纹。

在焊接过程中，要严格按照标准规范进行操作，避免钢结构出现缺陷。

焊接强度高焊接的强度是焊接质量的重要评判标准之一。

在设计焊接方案时，应根据横梁或立柱的实际情况进行合理设计。

焊接美观钢横梁和钢立柱是幕墙的两个重要部位，其焊接质量的好坏直接影响幕墙的美观度。

因此，在进行焊接的过程中，应尽量减少焊渣和颗粒的产生，保证焊接的美观。

焊接检验焊接结束后，需要进行焊缝检验。

焊接检验针对如下几个方面：外观质量外观质量检测主要针对焊接处缺陷、歪斜和变形等问题，是焊接检验的基础。

支撑力检验焊接处的支撑力检验是对焊接质量的终极评价，焊接后应进行支撑力等参数的综合测试，确保焊接质量符合国家标准和相关规定。

幕墙工程钢横梁和钢立柱能否焊接问题的探讨发布时间：2022-12-25T09:02:29.373Z 来源：《工程建设标准化》2022年第16期作者：朱明哲[导读] 近些年，金属与石材幕墙骨架一般是以钢结构为主朱明哲江苏华盛工程咨询股份有限公司江苏淮安 223001摘要：近些年，金属与石材幕墙骨架一般是以钢结构为主，钢结构焊接已经成为幕墙骨架的主要连接方式。

在加工流程中，钢结构焊接十分普遍，应用范围极广，整体效果良好。

但是现行《金属与石材幕墙工程技术规范》(JGJ133-2001)第５.６.６条规定：“对于横梁来讲，需要采取螺栓和立柱的方式相互连接到一起，不过此种结论引起了幕墙行业的很多争议。

本篇文章中主要论述了幕墙钢结构横梁和钢立柱能否焊接的问题。

关键词：幕墙工程；钢横梁；钢立柱；焊接问题上个世纪90年代针对铝合金型材的大量使用编制了《金属与石材幕墙工程技术规范》，随着国家的改革开放，我国大型公共建筑和高层建筑的建设有了较大的发展，在新时代发展背景下，钢结构被广泛引进到了幕墙工程中，然后形成了幕墙工程内钢横梁和钢立柱能否采取焊接的现实问题。

在具体的施工过程中横梁与立柱连接是通过螺钉或者螺栓立柱连接还是采取焊接，引起了各项争议，曾经产生了被迫停工的事件。

因此，对该规范条文的理解以及规范性的实施墙钢结构焊接连接是面临的一项难点。

1、编制金属和石材幕墙工程技术规范基本背景对于金属和石材幕墙工程技术规范来讲，颁布于2001年，同时是上个世纪90年代编制的一项产物，已经经过了近二十多年的发展历史，对该项规范全面理解和应用离不开当时的历史背景和技术水平。

我国上个世纪80年代出现了幕墙，90年代形成了幕墙行业，可是刚开始进入该项行业的并不是建筑领域，而是飞机制造行业。

幕墙公司全部是军转民的飞机制造厂，他们对于铝合金材料有着一定的掌握和认识，可是并不了解钢结构。

在当时情况下，公共建筑或者酒店中应用幕墙，具体的层高为3m~4m左右，使用铝合金型材能够与其基本的受力要求相符合，幕墙行业达成的共识为幕墙只采取铝合金结构，并不会应用钢结构。

【精品工程监理知识】幕墙立柱、横梁的安装控制要点有哪些？幕墙立柱、横梁的安装控制要点有哪些？玻璃幕墙（框支承）立柱上、下柱间应留有不小于15mm的缝隙，闭口型材可采用长度不小于250mm的芯柱连接，芯柱与上柱或下柱之间应采用机械连接（如不锈钢螺栓连接）方式固定；开口型材上柱与下柱之间可采用等强型材机械连接。

上、下立柱之间的缝隙应打注耐候密封胶密封。

立柱跨层通长布置时，立柱与主体结构的连接支承点每层不宜少于一个，当每层设两个支承点时，一般将立柱设计成受拉构件，上支点采用圆孔，立柱在支点铰接悬挂，下支点采用长圆孔或椭圆孔连接，形成吊挂受力状态。

铝合金立柱与钢镀锌连接件接触面之间应加防腐隔离柔性垫片，以防止产生双金属腐蚀。

立柱在每个连接部位的受力螺栓至少需要布置2个，螺栓直径不宜少于10mm。

横梁可通过角码、螺钉或螺栓与立柱连接，角码厚度不应小于3mm。

横梁与立柱立柱连接处，为防止幕墙构件连接部位产生摩擦噪声，避免刚性接触，应设置柔性垫片或预留1～2mm的间隙，间隙内填胶。

幕墙与砌体结构连接时，宜在连接部位的主体结构上增设钢筋砼或钢结构梁柱，轻质填充墙不应作为幕墙的支承结构。

现场使用的螺栓未采用不锈钢螺栓或热镀锌钢螺栓。

《金属与石材幕墙工程技术规范》JGJ133-2001中5.7.2条款规定芯柱与下柱之间应采用不锈钢螺栓固定结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

玻璃幕墙横梁立柱新型连接施工工法
玻璃幕墙的横梁与立柱之间是连接的重要部位，传统的连接方式
常常存在安全隐患。

为了解决这一问题，提高施工效率和安全性，近
年来出现了一种新型的连接施工工法。

该工法采用特殊的构件，将横
梁与立柱通过角铁和螺栓等方式牢固地连接起来，从而达到更加稳固
和耐久的效果。

具体施工步骤如下：首先，先要对幕墙横梁和立柱进行精确测量，以确保所选用的连接件与构件能够完美契合。

其次，根据测量结果选
择合适的连接件和构件，并进行预先组装。

将准备好的构件通过特殊
的工具安装在横梁和立柱上。

接着，将连接件与构件进行牢固的连接，通过调整连接件的位置，使其处于合适的施工状态。

最后，对连接件
进行实心螺栓的紧固，以确保横梁和立柱的连接结构牢固稳定，达到
预期效果。

综上所述，该新型连接施工工法能够提高玻璃幕墙的施工效率和
安全性，有效避免了传统连接方式存在的安全隐患，为幕墙工程的建
设和维护提供了更加优良的解决方案。
