安装立柱与横梁

2.立柱与横梁的连接设计立柱与横梁的连接设计是幕墙设计中的一个难点。

这是因为抵抗风荷载要求的是个“牢”字，而吸收地震作用和温差产生的热应力则要求个“活”字。

设计时只有把这两个看似矛盾要求统一起来，才有可能是好的结构。

而玻璃对横梁又是偏心压力，容易造成横梁偏转，这又是一个立柱与横梁设计中很棘手的问题。

所以尽管立柱与横梁的连接的方法种类繁多，但好的设计很少。

比较典型的结构有以下几种：横竖插接式、角码胀浮式、角码插接式、通槽螺栓式、双向锁紧式等。

(1).横竖插接式横竖插接式以某公司的140系列幕墙为代表。

这套140系列幕墙结构设计很合理，性能优越，能够独步幕墙界十余年决不是偶然的。

即便是一些知名大企业现有的构件式幕墙结构，也很少在理念上能够超越他。

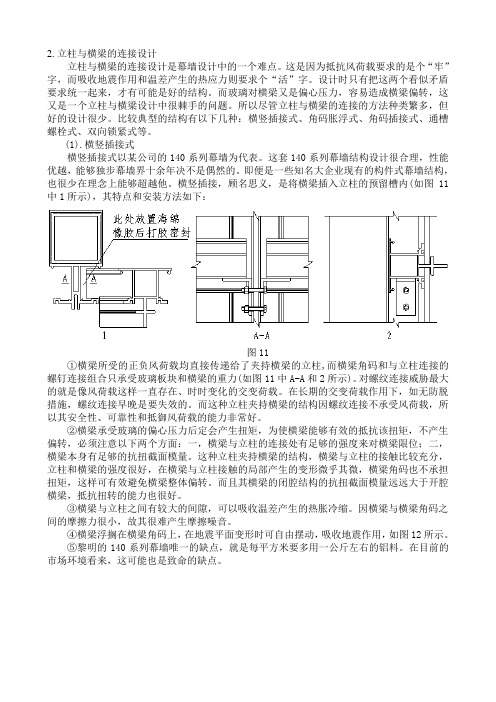

横竖插接，顾名思义，是将横梁插入立柱的预留槽内(如图11中1所示)，其特点和安装方法如下：图11①横梁所受的正负风荷载均直接传递给了夹持横梁的立柱,而横梁角码和与立柱连接的螺钉连接组合只承受玻璃板块和横梁的重力(如图11中A-A和2所示)。

对螺纹连接威胁最大的就是像风荷载这样一直存在、时时变化的交变荷载。

在长期的交变荷载作用下，如无防脱措施，螺纹连接早晚是要失效的。

而这种立柱夹持横梁的结构因螺纹连接不承受风荷载，所以其安全性、可靠性和抵御风荷载的能力非常好。

②横梁承受玻璃的偏心压力后定会产生扭矩，为使横梁能够有效的抵抗该扭矩，不产生偏转，必须注意以下两个方面：一，横梁与立柱的连接处有足够的强度来对横梁限位；二，横梁本身有足够的抗扭截面模量。

这种立柱夹持横梁的结构，横梁与立柱的接触比较充分，立柱和横梁的强度很好，在横梁与立柱接触的局部产生的变形微乎其微，横梁角码也不承担扭矩，这样可有效避免横梁整体偏转。

而且其横梁的闭腔结构的抗扭截面模量远远大于开腔横梁，抵抗扭转的能力也很好。

③横梁与立柱之间有较大的间隙，可以吸收温差产生的热胀冷缩。

因横梁与横梁角码之间的摩擦力很小，故其很难产生摩擦噪音。

钢结构梁柱的施工方法引言本文档旨在介绍钢结构梁柱的施工方法。

钢结构梁柱是一种在建筑和工程领域中常用的结构形式，其采用钢材来支撑建筑物的重量，具有高强度、耐久性和稳定性的优势。

正确的施工方法对于确保钢结构梁柱的安全和有效性至关重要。

施工准备在开始施工前，需要进行充分的准备工作。

以下是施工准备的关键步骤：1. 设计和计划：在施工前，需要进行详细的设计和计划。

这包括确定梁柱的尺寸、材料、连接方式等。

2. 材料采购：根据设计和计划，采购所需的钢材和其他施工材料。

3. 施工区域准备：清理施工区域，确保没有障碍物和危险物品。

并确保施工区域的平整度和稳定性。

4. 人员培训：对施工人员进行培训，确保他们了解梁柱的安装和连接方法。

施工步骤一旦准备工作完成，可以开始进行钢结构梁柱的施工。

以下是一般的施工步骤：1. 安装立柱：首先，根据设计要求，将立柱按照正确的位置竖立起来。

确保立柱的垂直度和位置准确。

2. 安装横梁：在竖立好的立柱之间，安装横梁。

根据设计要求，使用正确的连接方式将横梁固定在立柱上。

确保横梁的水平度和连接稳固。

3. 安装次梁：在横梁上，根据需要，安装次梁。

次梁的安装方式与横梁类似。

4. 连接和焊接：在安装好梁柱后，进行连接和焊接。

确保连接和焊接的质量和稳固性。

5. 质量检查：在施工完成后，进行质量检查。

检查梁柱的安装质量和连接稳定性，确保符合设计和建筑要求。

安全注意事项在钢结构梁柱的施工过程中，需要注意以下安全事项：1. 使用合适的个人防护装备，如安全帽、安全鞋、手套等。

2. 遵守相关的安全操作规程和标准。

3. 对施工区域进行适当的警示和隔离，确保他人的安全。

4. 定期检查施工设备和工具的状态，确保其正常运行和安全性。

5. 与其他施工人员保持良好的沟通，协调工作并避免意外发生。

结论本文档介绍了钢结构梁柱的施工方法。

通过正确的施工准备、施工步骤和安全注意事项，可以确保钢结构梁柱的安装质量和连接稳定性。

施工人员应严格按照设计要求和标准操作，并关注安全事项，以确保施工过程的安全性和有效性。

幕墙横梁与立柱安装不合格原因以及治理措施随着现代建筑的快速发展，幕墙已经成为了建筑主体结构之外的一道重要“装饰”，并被广泛应用于商业、办公和公共领域。

幕墙的主要功能是防水、防风、隔热、隔音和装饰，通过玻璃、金属板、陶瓷、石材等材料和结构系统实现。

然而，在幕墙工程的施工过程中，由于施工单位的管理缺陷或技术不足等原因，常常出现幕墙横梁与立柱安装不合格的情况，严重影响幕墙的品质和安全性。

本文将从原因和治理措施两方面探讨幕墙横梁与立柱安装不合格的问题。

一、原因分析1、设计不合理在幕墙工程设计阶段，如果设计人员没有充分考虑施工实际情况，如横梁和立柱连接处的尺寸未考虑到钢材的收缩、结构的变形等问题，就容易导致立柱和横梁的安装不合格。

2、施工单位管理缺陷幕墙工程属于综合性工程，施工人员在现场施工时需要涉及到材料采购、物流配送、现场协调等多个环节，如果施工单位管理不善，就难以保证施工质量。

同时，施工人员的技术水平也可能存在欠缺，如焊接、熟练掌握幕墙横梁与立柱连接处的基本知识不合格。

3、材料不合格幕墙工程需要大量金属材料，如钢材、铝合金等，如果采购的材料存在质量问题，就会影响横梁和立柱的连接质量。

如材料强度较低、相互匹配性不良、加工精度不足等。

二、治理措施1、加强幕墙工程设计幕墙工程设计需要充分考虑到施工实际情况，保证横梁和立柱的连接质量。

设计过程中要充分考虑钢材的收缩、构建的变形等因素，避免因为设计不合理而导致安装不合格。

2、加强施工单位管理施工单位需要加强施工人员的教育培训，提高其技术水平。

同时，加强对材料和现场施工的管理，严格控制施工质量，保证施工过程中的安全性和质量。

3、加强材料的质量控制对于幕墙工程所需的金属材料，需要建立完善的供应链管理体系，严格按照国家质量标准进行采购。

同时，加强材料的质量检测，确保其质量符合设计要求，避免因材料质量问题而导致安装不合格等问题。

4、加强监督检查有关部门需要加强对幕墙工程的监督检查，及时发现和处理幕墙横梁与立柱安装不合格的问题。

立柱与横梁焊接方法
立柱与横梁焊接方法是在建筑和结构工程中常用的一种连接方式。

焊接是通过
熔化材料并将其与工件接合的方法，使得立柱与横梁能够形成牢固的连接，提供结构的稳定性和强度。

在立柱与横梁的焊接过程中，首先需要准备好所需的焊接设备和工具，包括焊
接机、焊条、焊盘、工具箱等。

接下来，按照以下步骤进行焊接：
1. 准备工作：在进行焊接之前，需要对立柱和横梁的表面进行清洁处理，以去
除杂质和污垢。

可以使用刷子、砂纸或者其他清洁工具进行清洁，确保焊接面干净。

2. 设置焊接设备：根据焊接材料的特点和要求，设置焊接机的电流、电压和其
他参数。

根据焊接工艺规范，选择适当的焊接方法和焊接材料。

3. 定位与安装：确定立柱与横梁的连接位置，使用合适的夹具将其固定在焊接
位置上。

确保立柱与横梁之间的接触面充分接触，没有间隙。

4. 焊接操作：根据所选择的焊接方法，将焊条在焊接部位进行加热，使其熔化
并与立柱和横梁接触。

焊接过程中要控制好焊接速度和角度，以确保焊接质量。

同时，需注意焊接的均匀性和坚固性，保证焊缝质量。

5. 检查与修整：焊接完成后，应对焊缝进行检查，并进行必要的修整与磨光。

焊缝应该是均匀的、连续的，并且没有明显的焊接缺陷，如气孔、裂纹等。

总之，立柱与横梁的焊接方法是通过合适的焊接设备和工具，按照相应的焊接
规范和要求，进行清洁、定位、焊接和修整等步骤来完成的。

正确的焊接方法能够确保连接的稳定性和强度，提高结构的安全性。

这一焊接技术在建筑和结构工程中具有广泛的应用。

幕墙立柱、横梁的安装控制要点有哪些？
幕墙立柱、横梁的安装控制要点有哪些？
玻璃幕墙（框支承）
立柱上、下柱间应留有不小于
15mm
的缝隙，闭口型材可采用长度不小于
250mm
的芯柱连接，芯柱与上柱或下柱之间应采用机械连接（如不锈钢螺栓
连接）方式固定；开口型材上柱与下柱之间可采用等强型材机械连接。

上、下立柱之间的缝隙应打注耐候密封胶密封。

立柱跨层通长布置时，立柱与主体结构的连接支承点每层不宜少于一个，当每层设两个支承点时，一般将立柱设计成受拉构件，上支点采
用圆孔，立柱在支点铰接悬挂，下支点采用长圆孔或椭圆孔连接，形
成吊挂受力状态。

铝合金立柱与钢镀锌连接件接触面之间应加防腐隔离柔性垫片，以防
止产生双金属腐蚀。

立柱在每个连接部位的受力螺栓至少需要布置2个，螺栓直径不宜少
于
10mm。

横梁可通过角码、螺钉或螺栓与立柱连接，角码厚度不应小于
3mm。

横梁与立柱立柱连接处，为防止幕墙构件连接部位产生摩擦噪声，避免刚性接触，应设置柔性垫片或预留1～2mm的间隙，间隙内填胶。

幕墙与砌体结构连接时，宜在连接部位的主体结构上增设钢筋砼或钢结构梁柱，轻质填充墙不应作为幕墙的支承结构。

现场使用的螺栓未采用不锈钢螺栓或热镀锌钢螺栓。

《金属与石材幕墙工程技术规范》JGJ133-2001中
5.7.2
条款规定“芯柱与下柱之间应采用不锈钢螺栓固定”。

抗震支架安装顺序及要点抗震支架是一种用于建筑物结构加固的重要设备，可以提供抵抗地震力和减小地震灾害的效果。

其正确的安装顺序和要点对于确保建筑物的稳定性和安全性至关重要。

本文将重点介绍抗震支架的安装顺序和一些关键要点。

首先，抗震支架的安装需要按照以下顺序进行：1. 建立基础：在进行抗震支架安装之前，必须确保建筑物的基础牢固可靠。

检查基础的稳定性和强度，必要时进行加固。

2. 准备工作：在实际安装之前，需要进行一些准备工作。

这包括清理工作区域，确保没有障碍物或杂物阻碍安装的进行。

3. 安装立柱：立柱是抗震支架的主要组成部分，承担着支撑结构和承载重量的重要作用。

确保立柱的垂直度和稳定性，并根据设计要求进行定位和固定。

4. 安装横梁：横梁是连接立柱的关键部件，可以提供抗震支撑的整体稳定性。

在安装横梁时，需要确保其与立柱的连接牢固可靠，并进行必要的固定和调整。

5. 连接支撑构件：安装完成立柱和横梁后，需要根据设计要求连接支撑构件，如斜撑和拉杆。

这些构件能够增加抗震支架的刚度和稳定性，并提供更好的抗震性能。

6. 调整和固定：完成所有的安装工作后，需要进行最后的调整和固定。

检查抗震支架的垂直度和水平度，同时确保各个部件都得到适当的固定，以保证其在地震中的效果。

除了安装顺序，以下是一些抗震支架安装的关键要点：1. 设计要求：在进行抗震支架的选择和安装之前，必须进行详细的设计。

确保选择合适的型号和规格，根据建筑物的实际情况，确定具体的安装位置和方式。

2. 材料质量：抗震支架的质量直接影响安装后的稳定性和耐久性。

选择优质的材料，并进行必要的质量检查和认证。

3. 安全措施：在进行抗震支架安装时，必须严格遵守相关的安全规范和标准。

确保工作人员佩戴必要的个人防护装备，并采取必要的防护措施，确保施工过程中的安全。

4. 工作监督：抗震支架的安装应有专业的监督和指导。

确保工作人员具备必要的技术和经验，了解安装操作的要求，并及时解决施工中的问题。

玻璃幕墙：立柱与横梁的连接设计来源网络发布于2012/7/2 9:15:23 评论(0)有2115人阅读立柱与横梁的连接设计是幕墙设计中的一个难点。

这是因为抵抗风荷载要求的是个“牢”字，而吸收地震作用和温差产生的热应力则要求个“活”字。

设计时只有把这两个看似矛盾要求统一起来，才有可能是好的结构。

而玻璃对横梁又是偏心压力，容易造成横梁偏转，这又是一个立柱与横梁设计中很棘手的问题。

所以尽管立柱与横梁的连接的方法种类繁多，但好的设计很少。

比较典型的结构有以下几种：横竖插接式、角码胀浮式、角码插接式、通槽螺栓式、双向锁紧式等。

（1）.横竖插接式横竖插接式以某公司的140系列幕墙为代表。

这套140系列幕墙结构设计很合理，性能优越，能够独步幕墙界十余年决不是偶然的。

即便是一些知名大企业现有的构件式幕墙结构，也很少在理念上能够超越他。

横竖插接，顾名思义，是将横梁插入立柱的预留槽内（如图11中1所示），其特点和安装方法如下：①横梁所受的正负风荷载均直接传递给了夹持横梁的立柱，而横梁角码和与立柱连接的螺钉连接组合只承受玻璃板块和横梁的重力（如图11中A-A和2所示）。

对螺纹连接威胁最大的就是像风荷载这样一直存在、时时变化的交变荷载。

在长期的交变荷载作用下，如无防脱措施，螺纹连接早晚是要失效的。

而这种立柱夹持横梁的结构因螺纹连接不承受风荷载，所以其安全性、可靠性和抵御风荷载的能力非常好。

②横梁承受玻璃的偏心压力后定会产生扭矩，为使横梁能够有效的抵抗该扭矩，不产生偏转，必须注意以下两个方面：一，横梁与立柱的连接处有足够的强度来对横梁限位；二，横梁本身有足够的抗扭截面模量。

这种立柱夹持横梁的结构，横梁与立柱的接触比较充分，立柱和横梁的强度很好，在横梁与立柱接触的局部产生的变形微乎其微，横梁角码也不承担扭矩，这样可有效避免横梁整体偏转。

而且其横梁的闭腔结构的抗扭截面模量远远大于开腔横梁，抵抗扭转的能力也很好。

③横梁与立柱之间有较大的间隙，可以吸收温差产生的热胀冷缩。

幕墙横梁与立柱安装不合格原因以及治理措施在建筑工程中，幕墙作为建筑的外立面，是建筑外观美观、阳光透射、保温防水的主要结构之一。

而幕墙的结构由横梁和立柱构成，它们的安装不合格，将会对建筑物的结构和整体安全性产生很大危害。

本文将围绕幕墙横梁与立柱安装不合格原因以及治理措施展开讨论。

一、幕墙横梁与立柱安装不合格的原因（一）施工人员专业素质不高幕墙横梁与立柱的安装需要一定的专业技巧和操作经验，如果施工人员的专业素质不高，则可能出现安装精度不高、焊接不牢固等问题，导致横梁与立柱安装不合格。

（二）质量监督不到位幕墙横梁与立柱的安装需要经过严格的质量监督，如果监督不到位，监督人员未及时发现问题和及时处理，则会导致横梁与立柱的安装不合格。

（三）材料质量不过关幕墙横梁与立柱的材料质量直接影响着安装质量。

材料质量不过关，可能会出现变形、开裂等情况，从而导致横梁与立柱安装不合格。

（四）施工过程中的事故和违规行为施工过程中可能会出现意外事故、施工人员的违规行为，如违反安全操作规程、使用不符合标准的工具等，这些都可能导致横梁与立柱的安装不合格。

二、幕墙横梁与立柱安装不合格的治理措施（一）加强施工人员安全教育和职业培训为避免施工人员出现专业素质不高的问题，应该加强安全教育和职业培训。

提高施工人员的专业技能和操作经验，使他们具备严格的安装标准和规程。

（二）完善质量监管制度和机制为避免出现质量监管不到位的问题，应完善质量监管制度和机制，明确责任分工和监管流程，及时发现和处理问题。

（三）优化材料选择和加强检测为避免出现材料质量差的问题，应优化材料选择，确保质量过关。

同时应加强材料检测，及时发现材料缺陷和质量问题。

（四）加强施工安全管理为减少施工过程中的意外事故和违规行为，应加强施工安全管理。

完善安全管理制度和机制，加大监管力度，严格落实安全规程和操作标准。

三、结语幕墙横梁与立柱的安装不合格是一个严肃的问题，必须引起我们的高度重视。

室外健身器械的安装方式为了确保室外健身器械的正常运行和用户安全，正确的安装方式至关重要。

本文档将为您详细介绍室外健身器械的安装步骤和注意事项。

一、准备工作1. 在安装室外健身器械之前，请确保所选位置符合我国相关法规和安全要求。

2. 确认安装地点的地基状况。

如地基不平或软化，需要进行加固处理。

3. 准备安装所需工具和设备，如电钻、扳手、螺丝等。

4. 检查室外健身器械的配件是否齐全，如有缺少或损坏的配件，请及时与供应商联系。

二、安装步骤1. 固定器材底座：固定器材底座：- 使用电钻在器材底座上打孔。

- 插入膨胀螺丝，将器材底座与地面固定。

- 确保器材底座稳固，不得摇晃。

2. 安装立柱和横梁：安装立柱和横梁：- 将立柱和横梁按照设计图纸组装好。

- 使用扳手将立柱和横梁与底座连接，确保连接紧密。

3. 安装健身器械本体：安装健身器械本体：- 根据图纸将健身器械本体安装在横梁上。

- 确保器械本体与横梁连接稳固，不得摇晃。

4. 调试器械：调试器械：- 检查器械的运动轨迹是否正常，如有异常，请调整。

- 测试器械的安全性，确保无隐患。

5. 铺设地面：铺设地面：- 根据器材底座大小，铺设合适的地砖或草坪。

- 确保地砖或草坪与器材底座之间无空隙，以防尘土进入。

6. 接通电源（如有需要）：接通电源（如有需要）：- 根据器械需求，接通适当的电源。

- 检查电源线是否符合国家安全标准，连接是否牢固。

三、注意事项1. 请确保在安装过程中遵循我国相关法规和安全要求。

2. 安装过程中务必注意个人安全，如遇困难，请寻求专业人员帮助。

3. 定期对室外健身器械进行检查和维护，确保其正常运行和用户安全。

4. 安装完成后，请填写《室外健身器械安装验收表》，并存档备查。

通过遵循以上安装步骤和注意事项，您将能够顺利地完成室外健身器械的安装工作。
