工程图学中组合体课件

工程图学中组合体课件
组合体在其基本组合形体中，相邻表面连接关系可分为三种： 1.对齐 如图4-2所示，该形体上、下两部分的长度相等，两者左右 端面是对齐的，位于同一平面上。因此，在此端面连接处就不应该再 画线（见左视图）。 2.相切 当两形体表面相切时，两表面光滑地连接在一起，相切处 不应该画轮廓线，如图4-2所示。
图4-2 对齐和相切的画法
§4-4 看组合体三视图
§4-5 组合体的构形设计
§4-1 组合体的构造及形体分析法
组合体——由两个或两个以上的基本形体组成的物体。 两个简单形体的结合情况为：平齐、相切、相交。 形体分析法——把形状较复杂的立体分析成基本几何体构
成的方法。 分析时要明确组合方式；各基本形体的相对位置和表面 连接关系 。
四、平面图形的尺寸标注
五、截割体的尺寸标注
六、定位尺寸标注
两个形体之间一般有长、宽、高 三个方向的定位尺寸。
省略定位尺寸的条件： 当两个形体在某一方向 处于叠加、平齐、对称、 同轴三种情况之一时， 省略该方向的定位尺寸
六、总体的尺寸标注注法
当形体的外轮廓为曲面时，总体尺寸应注到该曲面的中心线位置， 同时加注该曲面的半径，
[例4-4]பைடு நூலகம்读懂图4-19所示支座的视图。
⑴分解视图
从主视图着手，将图形 分解成若干部分，如图中 的1、2、3三个部分。
图4-19 形体分析法读图
⑵投影关系 ⑶单个想象
根据视图间投影规律，找出分解后各组成部分 在各视图中的投影。
根据分解后各组成部分的视图想象出各 自的空间形状，如下图所示。
图4-20 各组成部分的投影联系
图4-22 线面分析法读图
解：分析：由已知三个视图 可知，该物体可以看成由一 个长方体切割而成。

工程图学基础教程(第4版)课件：组合体

工程图学基础教程(第4版)课件：组合体
必须将几个视图联系起来对照分析，才能明确视图中的线框和图线的含义。
C’
B’
F’
D’
E’
A’
线框的含义： 1. 平面； 2. 曲面（基本形体）
CF
E
图线的含义
1.垂直于投影面的平面或曲面
A
B
（基本形体）；
D
2. 两个平面的交线；
3. 回转体的转向轮廓线
(a)
(b)
4.3.2 看图（读图）的基本方法
1.形体分析法
4.1 组合体的形成方式及其表面连接关系 4.2 组合体三视图的绘制 4.3 看组合体视图 4.4 组合体的尺寸标注 4.5 轴 测 图
4.1组合体的形成方式及表面连接关系
4.1.1 组合体的形成方式 从几何形状考察任何机器零件，一般都可以看作由若干
简单立体(常称为基本体)：如棱柱、棱锥、圆柱、圆锥、 圆球、圆环等通过叠加、切割等方式而形成的组合体。
将立体分为几个简单体组合而成，按照它们之间的相对位 置，逐一画出各简单体，从而得到整个立体的轴测图。
其中坐标法是最基本的画法。无论何种轴测图，都采用 以上这些画法。
轴测图中，一般不画物体的不可见轮廓， 只用粗实线画出物体的可见轮廓线。
[例1] 画出立体的正等测。
cZ’ ’
0’ bY 5 6
0 24
平齐
相错
相切
相交
2、不同连接关系时的画法要点
多线
平齐
两形体的表面平齐时， 中间应该没有线隔开。
(a) 正确 （b）错误
漏线
相错
两形体的表面相错时， 中间应该有线隔开。
(a) 正确 （b）错误
注意：此处无线
a’
a”
A

上海交通大学 工程图学 04组合体(1)

上海交通大学 工程图学 04组合体(1)

13
13
第二节 组合体的组合形式
1）平面立体被 切割、开槽
二、切割
• 先在主视图上作切 口投影，再根据投影 规律找到各交线在其 他视图上的投影 • 在左视图上作梯型 槽投影,并求其他视 图上的投影 • 在俯视图上作燕尾 槽投影,求其他视图 上的投影
例② 组合体是一个四棱柱 经过三次切割（左上方切 口，上方开梯型槽,左方开 燕尾槽）而形成的
一、读图要注意的问题
1、掌握常见组合体的投影特点 2、几个视图联系起来看
3、找出特征视图
4、弄清图线和线框的含义 5、判断相邻表面的相对位置
二、读图的方法
1、形体分析法 2、线面分析法
21
21
附：练习题
第四节 组合体的读图
一、读图要注意的问题
1、要掌握常见组合体的投影特点 ① 熟悉基本形体和常见结构的形体的视图，很快地想象 出它们的形状
圆柱孔
31
31
第四节 组合体的读图 5 后 中 后 右 、 判 左 前 断 面 上 的 后 相 对 中 下 位 前 置
一、读图要注意的问题
相交平面 相交平面
32
32
第四节 组合体的读图
二、读图的基本方法
1、形体分析法读图
形体分析法是读图的最基本方法。形体分析 法读图正好是形体分析法画图的逆过程。按照三 视图的投影规律，从组合体视图上分解并逐个识 别出若干个基本形体，并确定各形体间的组合形 式，及各形体之间的相对位置，从而综合想象出 组合体完整的形状。
41
第四节 组合体的读图
二、读图的基本方法 2、线面分析法读图
例4 线面分析法读图
42
①两个零件的 主视图完全相 同，结构也相 似。右上方切 去一角，左上 方斜切掉较大 一块，后面偏 左开了矩形上 下通槽，右部 前后穿了圆孔

工程图学7-组合体

工程图学7-组合体
1.2.2 一平面与一曲面的连接（表面相交、相切）（图7-3）
1.2.3 两回转体相交时表面交线的简化画法和特殊情况 1）两圆柱正交时表面交线的画法（图7-4、5） 2）表面交线为平面曲线和直线的特殊情况（图7-6）
2 组合体三视图的绘制 2.1 形体分析（图7-1b） 2.2 选择主视图（图7-1a）
4、补画图示三视图中的缺线
5、补画图示三视图中的缺线
6、补画左视图
Thank you
CLICK HERE TO ADD A TITLE
7、补画主视图
演讲人姓名
2.4 清洁图面，检查校核，描粗加深
图7-7 叠加体三视图的画图步骤
2.5 应用举例 画出图7-8a所示叠加体的三视图
图7-8 叠加体三视图的画图示例
图7-8 叠加体三视图的画图示例
图7-8 叠加体三视图的画图示例
3 读组合体的三视图 3.1 读图方法与步骤 3.1.1 抓住特征分部分（图7-9a） 3.1.2 按照部分补视图（图7-9）、补缺线（图7-10）
图7-12 叠加体尺寸标注的步骤
图7-12 叠加体尺寸标注的步骤
单击此处添加文本具体内容
PART.01
图7-13 叠加体尺寸标注示例
图7-13 叠加体尺寸标注示例
图7-13 叠加体尺寸标注示例
综合练习 1、画出图示物体三视图并标注尺寸
2、画出图示物体三视图并标注尺寸
3、补画出物体的俯视图并想象其立体形态的左视图
图7-10 补叠加体的缺线
图7-11 补叠加体的缺线
组合体的尺寸标注 4.1 标注尺寸的方法与步骤 先标注各部分的定形尺寸（图7-12b、c） 再标注各部分的定位尺寸（图7-12a、c） 最后标注出总体尺寸（图7-12d） 注意：定位尺寸与总体尺寸必须从尺寸基准出发直接进行标注， 否则就不标注。

组合体的三视图工程制图课件

组合体的三视图工程制图课件

实例一
实例三
轴承座的三视图解读：通过分析主视 图中的圆形轮廓和阶梯状结构，以及 俯视图中的圆形开槽，可以确定轴承 座的形状和尺寸。
机座的三视图解读：通过分析主视图 中的长方体结构和俯视图中的圆形孔 洞，可以确定机座的形状和尺寸，并 理解其内部结构。
实例二
减速器的三视图解读：通过解读主视 图、左视图和俯视图，可以全面了解 减速器的整体结构和各部分的位置关 系。
感谢观看
SketchUp
SketchUp是一款易于学习的三维建模软件，适 用于初学者和专业人士，支持三视图的绘制。
3
SolidWorks
SolidWorks是一款功能强大的三维CAD软件， 支持各种工程设计和分析，也支持三视图的绘制 。
三视图绘制软件操作技巧
学习软件基本操作
掌握软件的基本操作是绘制三 视图的基础，如线条的绘制、
编辑和删除等。
熟悉视图切换
在绘制三视图时，需要熟练掌 握视图之间的切换，以便更好 地观察和绘制各个面的视图。
学习图层管理
图层管理是软件绘图中非常重 要的功能，通过合理地创建和 编辑图层，可以更好地组织和 管理图纸。
掌握尺寸标注
在绘制三视图时，尺寸标注是 非常重要的，需要掌握各种标
注方法和技巧。
THANKS
三视图在电子工程中的应用
电路板设计
在电子工程中，三视图常用于电路板的设计和制 造，展示电路板的布局和元件的相对位置。
元件封装绘制
在电子工程中，三视图用于绘制元件的封装图， 提供元件的尺寸和引脚信息。
复杂系统分析
对于复杂的电子系统，三视图能够提供更全面的 信息，帮助工程师进行系统分析和优化。
06
CATALOGUE

机械工程图学习题集答案(上海交大第3版)ppt课件

机械工程图学习题集答案(上海交大第3版)ppt课件

精选PPT课件
动画
40
1. 求 作 立 体 的 水 平 投 影 。
精选PPT课件
41
精选PPT课件
42
2. 求 作 立 体 的 侧 面 投 影 。
精选PPT课件
43
精选PPT课件
44
4-5 曲面立体截交线（二）
1. 完 成 圆 柱 被 截 后 的 水 平 投 影 。
精选PPT课件
45
1. 完成圆柱被截后的水平投影。
8
（2）已知直线AB=20mm，AB为正垂 线,点B在点A之后，AB=18mm。
b” b`
（3）AB为一般位置直线,点B距V 面20mm。
a``
b``
b
20
b
18
a
精选PPT课件
9
3-4 直线的投影（二）
1. 求直线AB上点K的水平投影。
精选PPT课件
10
4. 标出交叉直线AB、CD上的重影点，并判别可见性。
P29-4 答案
第6章 组合体的视图 及尺寸标注
精选PPT课件
95
7-4 补 画 全 剖 视 图 中 的 漏 线
精选PPT课件
96
精选PPT课件
97
精选PPT课件
98
精选PPT课件
99
精选PPT课件
100
精选PPT课件
101
精选PPT课件
102
精选PPT课件
103
精选PPT课件
104
n’
m``
n’’
n
20 mm
精选PPT课件
15
3. 由点A作直线AB与直线CD相交并使交点距H 面12mm。
b` b

工程图学基础第四章组合体

工程图学基础第四章组合体

2
注意避免尺寸线与轮廓线
相交或重叠。
3 注意检查尺寸标注是否完
整、准确，避免出现遗漏 或错误。
Part
04
组合体的读图与绘图实践
读图的方法和技巧
形体分析法
将组合体分解为若干个基本体， 分析各基本体的形状、相对位置 和组合方式，从而理解整体结构。
线面分析法
通过分析物体的线、面的形状和相 对位置来理解物体的整体形状。
视图选择
根据物体的形状和结构 特点，选择合适的视图
表达方式。
剖面视图
用剖面线表示物体内部 的结构。
局部视图
将物体的某一部分向某 个方向投影所得到的视
图。
组合体的三视图
01
02
03
三视图的形成
将一个组合体分别向三个 互相垂直的方向投影，得 到主视图、俯视图和左视 图。
三视图的对应关系
主、俯、左三个视图之间 应符合长对正、高平齐、 宽相等的投影关系。
绘制轴测图
选择一个简单的组合体，按照轴测图的绘制方法和步骤，绘制出该 组合体的轴测图。
Part
05
组合体的应用与实例分析
组合体在工程设计中的应用
建筑结构设计
组合体在建筑结构设计中广泛应 用，如桥梁、房屋、塔架等，通 过将不同形状和材料的部件组合 起来，实现复杂结构的稳定性和
功能性。
机械设计
在机械设计中，组合体用于构建 各种机器和设备，如机床、发动 机、减速器等，通过合理设计组 合体的各个部分，确保机器设备
三视图的作图步骤
先画出基准线，然后依次 画出主、俯、左三个视图。
Part
03
组合体的尺寸标注
尺寸标注的基本规则
尺寸线应清晰可见，与图样中的 轮廓线保持一定间隔。

工程制图电子教案第五章 组合体视图

工程制图电子教案第五章 组合体视图

二、读图的基本方法
图５－２１ 形体分析法读组合体视图
图5-22 读组合体视图
图５－23 线面分析法读图
§５－4 组合体视图的尺寸标注 一、基本体的尺寸注法
图５－２4 基本体的尺寸标注
二、切割体和相贯体的尺寸注法
图５－２5 切割基本体的尺寸标注
图５－２6 截切体的尺寸标注正误对比
图５－２7 相贯体的尺寸标注正误对比
图５－８ 形体分析
图５－９ 组合体分解后各部分形状
图５－１０ 组合体的整体形状
图５－１１ 线面分析法
§5－2 组合体视图的画法 一、形体分析
图５－１２ 组合体的形体分析
二、 选择主视图
图５－１３ 分析主视图的投影方向
三、画图步骤
图５－１４ 组合体画图步骤
图５－１４ 组合体画图步骤
图５－１４ 组合体画图步骤

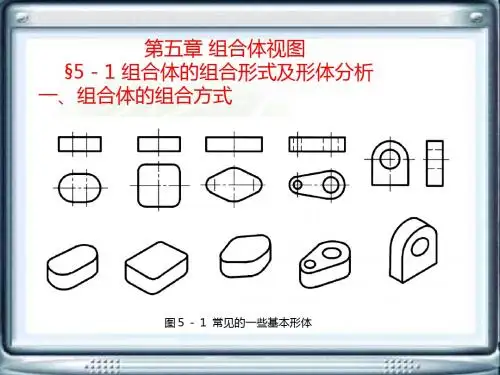

第五章 组合体视图 §5－1 组合体的组合形式及形体分析 一、组合体的组合方式
图５－１ 常见的一些基本形体
图５－２ 组合体的组合形式
图５－３ 形体间表面不平齐的画法
图５－４ 形体间表面平齐的画法
图５－５ 形体间表面相交的画法
图５－６ 相贯线的简化画法
图５－７ 形体间表面相切的画法
二、形体分析法和线面分析法
三、组合体的尺寸注法
图度尺寸示例
图５－30 轴承座的尺寸标注
图５－１5 组合体画图举例
图５－１5 组合体画图举例
图５－１5 组合体画图举例
图5-16 切割型组合体画图举例
§５－3 读组合体视图的方法 一、读组合体视图的基本要领
图５－１７ 主、俯视图联系起来读图
图５－１８ 三个视图联系起来读图
图５－１９ 由反映位置特征的视图读图

工程制图课件 09读组合体的三视图

工程制图课件 09读组合体的三视图
例1：
例:2：
读图要点——形状特征视图
❖ 读图时，应首先关注那些能识别出立体基本形状特征信息 的特征视图。
❖ 反映立体形状特征的视图被称为形状特征视图。
形状特征视图
—
——
读图要点——位置特征视图 ❖ 反映组成部分位置特征的视图被称为位置特征视图。
位置特征 视图
位置特征 视图
读图要点——找到特征视图
读图要点——线框的含义
❖ 图线将视图划分为若干个封闭线框，每个线框可以表示：
➢ 一个平面的投影；
➢ 一个曲面的投影；
➢ 若干相切的表面的投影。
➢孔
通孔
圆柱面
平面
若干个光滑过渡的面
读图要点——显真性、积聚性和类似性
❖ 面在三视图中的投影，是显真性投影，或者积聚为线，或 者为边数相同、形状相似的类似形。
第9讲
组合体—读组合体的三视图
LOGO
读三视图时应当注意的问题 形体分析法读图 线面分析法读图
组合体空间构型
目录
读图要点——掌握基本规律和基本形体
读图就是根据物体的已知视图想象出它的空间结构形状。 读图时应当掌握：
正投影的基本特性：显真性、积聚性、类似性。 基本视图的投影规律：长对正、高平齐、宽相等。
先看容易确定的部分，后看难以确定的部分；先看 某一组成部分的整体形状，后看其细节部分的形状。
Hale Waihona Puke 组合体空间构型❖ 根据一个视图构思立体形状，并画出其它视图。 ❖ 两个相邻线框所代表的面一定不在同一个面上。它们在空
间一定或凸出，或凹入，或相交。
组合体空间构型
❖ 凹凸构思 凹凸构思是根据相邻两表面的凹凸层次关系，构
❖ 两个正平面。 ❖ 两个水平面。 ❖ 一个台阶孔。

《工程制图组合体》课件

《工程制图组合体》课件

整或产生歧义。
错误标注
02
在标注尺寸时，容易出现错误，如尺寸线与图样轮廓线重合、
尺寸数字注写不准确等。
不规范标注
03
在标注尺寸时，容易忽略规范要求，如尺寸界线不与被注边缘
平行、尺寸数字书写不规范等。
04 组合体的截交与相贯
截交线的概念与性质
总结词
截交线是平面与立体表面相交所得的交线，它具有封闭性和 几何特性。
《工程制图组合体》 PPT课件
目录
• 组合体的基本概念 • 组合体的投影 • 组合体的尺寸标注 • 组合体的截交与相贯 • 组合体的读图与画图
01 组合体的基本概念
组合体的定义
组合体
由两个或两个以上的基 本几何体通过叠加或挖 切的方式组合而成的立 体。
基本几何体
长方体、圆柱体、圆锥 体、球体等。
详细描述
截交线是平面与立体表面相交时形成的交线，它通常是封闭 的。根据平面的位置和立体的形状，截交线可能是一个点、 一条直线或一个平面曲线。截交线的几何特性取决于立体表 面的形状和与平面相交的方式。
相贯线的概念与性质
总结词
相贯线是两个立体相交时形成的交线，它具有特定的几何性质和作图方法。
详细描述
相贯线是两个立体相交时形成的交线，其形状取决于立体的形状、大小和相对位 置。相贯线通常是封闭的曲线或折线，也可能是一个点或一条直线。在工程制图 中，相贯线的作图方法通常包括表面取点法和辅助平面法。
培养空间想象能力和分析解 决问题的能力。
为后续学习工程制图、机械 设计等课程打下基础。
在实际工程中，能够根据需 要设计合理的组合体结构， 提高工程质量和效率。
02 组合体的投影
投影法的基本概念
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3、相切：表面光滑过渡
× 是否有投影线 ？
14
3、相切：表面光滑过渡
重叠线发生了重大变化！
15
3、相切：表面光滑过渡
思考题
切线是否画出？
×
16
3、相切：表面光滑过渡
悬空线（脱空线）
无线
无线
相切处无线！17
4、相交：截交与相贯
表面产生截交线与相贯线！
18
二、视图选择
19
20
形状特征清楚 主要形状不可见 相对位置明确
也可以采用直接画法9
2、挖切
将每一次挖切作为一个整体 10
3、相切：表面光滑过渡
空心圆柱
两立体叠加
双圆双孔腰型底座
11
3、相切：表面光滑过渡
思表完考面成题 光了滑吗过？渡处是否画切线？
没有画切线！
×
×
底座三视图
12
3、相切：表面光滑过渡
思考题
重叠线是否发生变化？
×
思考题
×是否应该去掉？
13
相对位置明确
虚线增加
主要形状投影可见
21
方案一
俯
左
主
22
方案二
俯
左
主
23
方案一：主视图突出形状特征 方案二：主视图突出相对位置
俯
俯
左
主
左
主24
小结
1、主视图选择原则： 主视图应比较多的反映物体的形状
特征和相互位置关系 2、其它视图选用条件：
应能反映物体某部分的形状特征； 与主视图或其它视图配合反映物体 形状特征和相互位置 3、注意选择不可见投影较少的视图 4、注意图幅布置应合理
⒊ 选择主视图
原则：主视图应较多地表达出物体的形状特征及
各部分的相对位置。
28
⒋ 画底稿
⑴ 布置视图： 画对称中心线、轴线及定位基准线 ⑵ 逐个画各形体的三视图：
从反映形体特征
●
●
●
的视பைடு நூலகம்开始画，
三个视图对照画。
先整体，后局部。 先定位置，后定形 状。
●
●
●
●
① 画底板 ② 画套筒 ③ 画支撑板 ④ 画肋板
例3、由轴测图画三视图 (P39-(2))
37
谢谢观赏！
2020/11/5
38
25
三、组合体视图的画法
26
形体分析法
1.根据组合体的形状，将其分解成若 干部分，弄清各部分的形状，分别画出 各部分的相应视图。
2.综合各部分的相对位置及组合关系， 正确画出各部分相互形成的交线。
3.检查、加深，完成视图。
27
例1：画轴承座的三视图
套筒
支撑板
肋板
⒈ 分解形体
底板
⒉ 分析各部分的相对位置及组合关系
⒌ 检查、加深
29
答案
红色虚线是否存在？
×
30
例2：求作导向块的三视图
⒈ 形体分析
p
作图时注意分 析P面的投影
31
⒉ 画底稿 ⒊ 检查、加深
p
32
答案
33
课外作业 P38;P41(2);P42
34
例1、由轴测图画三视图 (P38-(2))
35
例2、由轴测图画三视图 (P40-(6))
36
上海交通大学工程图学 课件组合体视图
组合体视图（教材P45-49）
一、组合关系 二、视图选择 三、组合体视图的画法
2
一、组合关系
3
1、叠 加
两平面重叠
4
1、叠 加
思考题
？ 重叠部分是否要画两条线
×
5
1、叠 加
思考题
？ 重叠部分是否有分界面
×
6
2、挖切
7
2、挖切
可以采用截交线方法8
2、挖切
