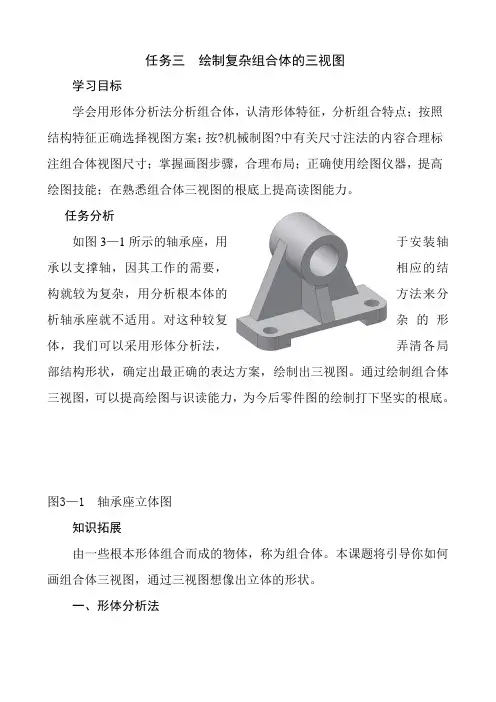

任务三绘制复杂组合体的三视图学习目标学会用形体分析法分析组合体，认清形体特征，分析组合特点；按照结构特征正确选择视图方案；按?机械制图?中有关尺寸注法的内容合理标注组合体视图尺寸；掌握画图步骤，合理布局；正确使用绘图仪器，提高绘图技能；在熟悉组合体三视图的根底上提高读图能力。
任务分析如图3—1所示的轴承座，用于安装轴承以支撑轴，因其工作的需要，相应的结构就较为复杂，用分析根本体的方法来分析轴承座就不适用。
对这种较复杂的形体，我们可以采用形体分析法，弄清各局部结构形状，确定出最正确的表达方案，绘制出三视图。
通过绘制组合体三视图，可以提高绘图与识读能力，为今后零件图的绘制打下坚实的根底。
图3—1 轴承座立体图知识拓展由一些根本形体组合而成的物体，称为组合体。
本课题将引导你如何画组合体三视图，通过三视图想像出立体的形状。
一、形体分析法A BCD 肋板底板大圆筒小圆筒图3—2 组合体的组合形式假想将一个复杂的组合体分解成假设干个根本形体，分析这些根本形体的形状、组合形式以及它们的相对位置关系，以便进行画图、看图和标注尺寸，这种分析组合体的方法称为形体分析法。
〔一〕组合形式按组合体中各根本形体组合时的相对位置关系以及形状特征，组合体的组合形式可分为叠加、切割和综合三种形式，如图3—2所示。
１．叠加构成组合体的各根本形体相互堆积、叠加。
按叠加方式不同，可分为同轴叠加〔图3—3〕、对称与不对称叠加、平齐与不平齐叠加。
２．切割从较大根本形体中挖切出较小形体而形成的组合体。
３．综合既有叠加、又有切割的组合体称为综合型的组合体。
〔a〕阶梯轴〔b〕曲轴图3—3 同轴叠加与不同轴叠加〔二〕相邻外表的连接关系组合体各形体相邻外表之间按其外表形状和相对位置不同，连接关系可分为平齐、不平齐、相切和相交四种情况。
连接关系的不同，连接处的投影的画法也不相同。
1．不平齐当相邻两形体的外表不平齐时，即两外表不在同一平面上，它们之间有线隔开，如图3—4所示。
