三级活塞式空压机结构三级活塞式空压机是一种常见的工业设备，广泛应用于各种领域，尤其在制造业中扮演着重要角色。
该空压机通过三个活塞的协同工作，将空气压缩提高压力，为各类设备和工具提供所需的压缩空气。
在实际应用中，三级活塞式空压机的结构设计和工作原理对于其性能和效率至关重要。
三级活塞式空压机是由多个主要部件组成的复杂系统，包括压缩机、驱动装置、冷却系统、控制系统等。
其中，压缩机是三级活塞式空压机的核心部件，负责将空气吸入并通过连续压缩提高压力。
在压缩机内部，三个活塞分别负责不同的作用，依次进行吸气、压缩和排气的过程。
通过这种分级压缩的方式，三级活塞式空压机能够实现更高的排气压力和效率。
另一个重要的部件是驱动装置，通常采用电动机或柴油机作为动力源。
驱动装置的性能将直接影响到三级活塞式空压机的工作效率和稳定性。
在实际应用中，用户需要根据具体工况选择适当功率的驱动装置，以确保空压机的正常运行。
三级活塞式空压机的冷却系统也是至关重要的组成部分。
在空气被压缩的过程中，会产生大量的热量，如果不能及时散热，将对空压机的性能和寿命造成负面影响。
因此，冷却系统的设计和运行状态需要得到重视，以确保空压机能够在恰当的温度范围内工作。
除此之外，控制系统也是三级活塞式空压机不可或缺的组成部分。
通过合理的控制策略，可以实现对空压机运行参数的监测和调节，提高其工作效率和稳定性。
现代化的控制系统通常采用PLC等智能设备，能够实现自动化控制和远程监控，提升用户的使用体验。
总的来说，三级活塞式空压机的结构设计和工作原理直接影响到其性能和可靠性。
通过对其各个部件的深入研究和优化，可以进一步提高空压机的效率和使用寿命，为各行各业提供可靠的压缩空气供应。
在未来的发展中，随着科技的不断进步和市场需求的不断变化，三级活塞式空压机将会迎来更多的创新和发展机遇，为工业生产带来更大的便利和效益。
KZSMII型集中式轴温报警器使用维护说明书1附录 18KZS／M-Ⅱ型集中式轴温报警器使用维护说明书1概述KZS/M-Ⅱ型铁路客车集中式轴温报警器是根据铁道部要求最新研制的用于铁路客车轴温监测和报警的高技术产品。
它采用最新的微型计算机芯片，结构简单、工艺先进、可靠性高、抗干扰能力强。
随着客车结构的不断变化，要求客车电器装备体积缩小，以提高有效的载客空间。
在铁道部有关部门的要求下，我公司对KZS/M-I型轴温报警器的结构进行重新调整，实现体积小型化，以满足新型客车发展的需要。
为区分与KZS/M-I型轴温报警器的不同，特将小体积报警器定为KZS/M-II型轴温报警器，其功能、接线方式、性能指标、键面操作方式与KZS/M-I型轴温报警器基本相同。
2特点2.1 该仪器是数字式传感器和模拟传感器兼容的机器。
仪器自动识别、自动兼容任意混装的数字和模拟传感器。
该仪器既能够使用TKZW-1T型(统一型)传感器，也能够使用数字式传感器。
用户使用非常方便。
2.2 该仪器具有全列车报警和单独报警功能。
乘务员在列车的任何一节车厢都能够知道整个列车任何一节车厢任何一个轴位的轴温。
这将大大方便乘务人员的工作。
该仪器采用一体化结构、温度测量、显示、数据信号传输、电源等都在一台机器内、只需接上传感器就能够正常工作。
若不连接载波线，则只能当一般的轴报仪使用。
仪器使用时对广播无任何干扰。
2.3 该仪器采用先进的模块式开关稳压电源，能在DC36—72V或DC77V~138V（110V标准时）范围内可靠工作。
一体化结构，工作可靠，带负载能力、抗干扰能力强、不易损坏、克服了一般逆变电源的缺点。
2.4 由于该仪器采用大规模集成电路、计算机微处理器（CPU），智能化处理传感信息、模块化结构，因此结构简单、没有一个需要调节的元件，可靠性大为提高，仪器达到“免维护”，解除了用户的后顾之忧。
2.5 如果采用数字式传感器，能够去除由于线路带来的测量温度误差，仪器的抗干扰能力大为提高。
B53RT3Series RT3 Thermistor Protection Relays are used in applications where exact temperature monitoring is crucial. The RT3 takes into account extraneous influences such as increased ambient temperature, ventilation system breakdown and obstructed cooling.In addition to overtemperature pro-tection, the RT3 also trips because of a short or open in the sensor mea-suring circuit. The RT3-M and RT3-U models provide a critical safeguard by storing the switching status in memory during a power failure.Straightforward designThe RT3 interface is clearly and logically designed. Tripping is dis-tinctly indicated by a red LED. The RT3-M and RT3-U models have a manual reset button and terminals for remote reset. Model RT3-U also has a test button to check operating readi-ness and a green LED for power-on and power-loss indication.For the very highest protectionrequirements, the RT3 can be used in combination with Sprecher + Schuh’s CT Thermal Overload Relays, KTA Motor Circuit Control-lers or the CET4 Electronic Motor Protector.Theory of operationThermistors are installed in the ther-mally critical locations of the device to be protected. For motors this is the stator winding. The resistance of the thermistors has a positive temperature coefficient (PTC). The resistance of the PTC sensor increases immediately when the response temperature is ex-ceeded. Sensing this increase, the RT3 trips, switch-ing off the protect-ed device. It then indicates a fault by lighting the red LED.ModelRT3-A RT3-M RT3-UThermal overload protection●●●Short-circuit/open-circuit protection in the sensor measuring circuit ●●●Trip indication (red LED)●●●Automatic reset ●●●Manual reset●●Remote reset (external button)●●Storage of switching status in memory Three hours at +250C ●●Unlimited ●Test button●Power-on indication (green LED)●Feature comparisonRT3ThermistorProtection RelaysWhen exact temperature sensing is criticalAutomatic reset standardRT3 Relays feature an automatic reset once the resistance of the sensormeasuring circuit falls below the reset value. To prevent undesirable starting of the motor, automatic reset should only be provided with three-wire/momentary control. The RT3-M and RT3-U models also have a manual reset button and terminals for remote reset.Memory with loss of supply voltageOn the RT3-M and RT3-U, theswitching status is stored in memory in the event of a power supply failure.After power is restored, the output relay and red LED trip indicator revert to the status existing before the failure.On the RT3-U, memory time is un-limited. Memory on the RT3-M is 3hours at +25°C.Temperature prewarningIf the manufacturer installs additional PTC sensors having a lower re-sponse temperature, a second RT3 can be used to provide a preliminary tempera-ture warning. This permits early detection of an impending fault and can prevent an interruption to the operation.Discount Schedule EB54RT3Dimensions mm (inches)RT3 PricingRated VoltageMaximum [V]440To UL & CSA [V]240Supply VoltageAlternting Current (AC) 50/60Hz - Normal [V]110, 220, 240, 380, 415 or 440Alternting Current (AC) 50/60Hz - Special [V]24 or 48Direct Current (DC)[V]24 or 48Permissible fluctuation AC 0.80 to 1.10 of rated supply voltage DC0.90 to 1.20 of rated supply voltage Power Consumption AC: 2.5VA (2.2 Watt) DC: 2.2 WattOutput RelayContact arrangement1 N.O. & 1 N.C. (electrically isolated)Continuous thermal current [A] 4 AmpsRated operating current (AC)24-110V/4A, 220-240V/3A, 380-415V/2A, 440V/1.5ARated operating current (DC)24V/0.6A, 48V/0.3A, 60V/0.25A, 110V/0.15A, 220-240V/0.05A Ambient TemperatureNormal operation [°C]-25o C to +60o C For storage (dry)[°C]-40o C to +60o CClimatic Resistance [°C]40o C @ 92% relative humidity (56 days)Terminals [AWG]14-20Sensor Measuring CircuitMaximum cold resistance of PTC sensor chain [Ω]1500 ΩMaximum number of series connected PTC sensors 6Response level (-25°C to +60°C)[Ω]3300 Ω (±300 Ω)Reset level (-25°C to +60°C)[Ω]1800 Ω (±300 Ω)Response level with short circuit in sensor circuit (-25°C to +60°C)[Ω]≤15 ΩMeasuring voltage < 2.5 VDC Measuring LineMinimum cross-section (mm 2)[mm 2]0.50.751 1.5 2.5Maximum length (m)[m]2003004006001000ResetRT3-AAutomaticRT3-M & RT3-U Manual or automatic (for automatic reset connect r1-r2)Trip MemoryRT3-M 3 hours @ 25°C; 1 hour @ 40°C; 15 min @ 60°C RT3-U Unlimited (not temperature dependent)Remote ResetExternal contact 1 N.O. (volt free)Maximum line length 300m twisted; 1000m shielded Terminal ConnectionsA1 (pos) -A2 (neg)Power21(97)-22(98)N.C. contact (with power off or trip)13(95)-14(96)N.O. contact (with power off or trip)p1-p2PTC temperature sensorr1-r2Remote reset (RT3-M & RT3-U only)Technical Information。

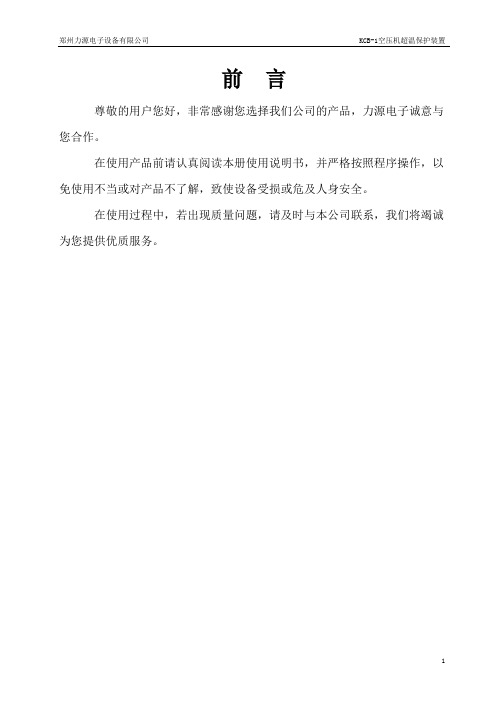

前言尊敬的用户您好，非常感谢您选择我们公司的产品，力源电子诚意与您合作。
在使用产品前请认真阅读本册使用说明书，并严格按照程序操作，以免使用不当或对产品不了解，致使设备受损或危及人身安全。
在使用过程中，若出现质量问题，请及时与本公司联系，我们将竭诚为您提供优质服务。
一、简介KCB-1型空压机超温保护装置是郑州力源电子设备有限公司根据《煤矿安全规程》、《煤矿在用空气压缩机安全检测检验规范》、《煤矿安全程度评估办法和标准》要求及空压机工作原理的特点，自主研发生产的产品。
该装置抗干扰能力强，传输数据精确，保护功能齐全，能够切实实现在线实时监控，对空压机的安全运行起到有效的保护作用，有效的扼制了空压机在故障状态下的运行，广泛应用于矿山、冶金、化工等行业。
二、装置的工作要求及规格工作环境温度测量精度：±1℃电源电压：AC220V±10%环境温度：0-40℃相对湿度：≤90%输出继电器容量：AC220V、10A尺寸（宽×深×高）： 400mm×350mm×110mm三、装置组成及各部分简介KCB-1型空压机超温保护装置由五部分组成：显示器、指示灯、主机、键盘、温度传感器组成。
1、显示器功能：显示器由LED数码管组成，用来显示风包温度。
另有万年历功能，可方便记录工作时间。
2、指示灯显示：设有电源指示、故障指示、联机指示、脱机指示。
3、主机功能：主机功能是对空压机的各个环节传感器及按键实时扫描，分析处理，并把显示数据上传到显示器显示以及控制安全继电器。
4、键盘：按键用于设定系统时间，以及联机脱机状态。
5、温度传感器：温度传感器为Pt100，用于测量风包温度。
四、装置主要功能1、数显风包温度测定：可数字显示风包温度。
2、超温报警功能：当测定的风包温度超过120℃时，温度值开始闪烁，同时发出警报声音，继电器控制主机停机，正常后自动解除。
3、万年历功能：显示系统时间（时间可以设置）。

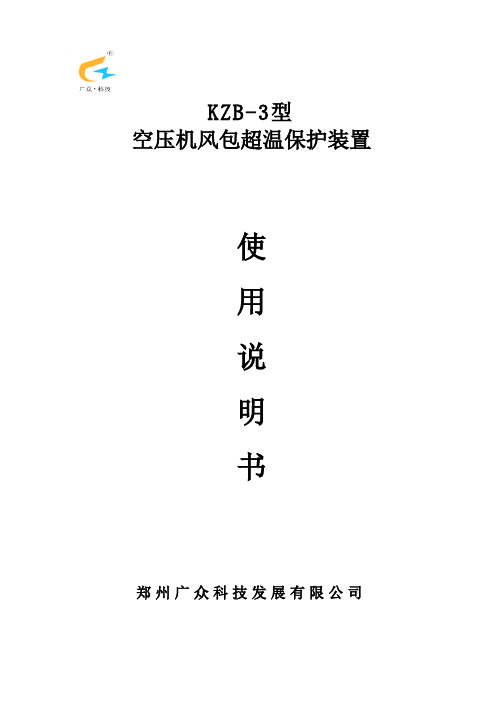

YFB-2型空压机微机保护装置KZB-3型空压机风包超温保护装置使用说明书郑州广众科技发展有限公司《煤矿安全规程》第四百三十九空气压缩机的风包，在地面应设在室外阴凉处，在井下应设在空气流畅的地方。
在井下，固定式压缩机和风包应分别设在2个硐室内，风包内的温度应保持在120℃以下，并装有超温保护装置，在超温时可自动切断电源和报警。
风包上必须装有动作可靠的安全阀和放水阀，并有检查孔，必须定期清除风包内的油垢。
新安装或检修后的风包，应用1.5倍空气压缩机工作压力做水压试验。
在风包出口管路上必须加装释压阀，释压阀的口径不得小于出风口管的直径，释放压力应为空气压缩机最高工作压力的1.25-1.4倍。
尊敬的用户使用本空压机风包综合保护装置前，必须认真阅读本使用说明书，按说明书要求使用和维护！2目录一、简介 (4)二、工作原理 (4)三、主要功能 (4)四、安装调试 (4)五、工作及调试过程 (6)六、故障及处理 (6)七、规格 (7)八、使用注意事项 (7)九、售后服务承诺 (7)一、简介3KZB-3型空压机风包超温保护装置是我公司根据矿山空压机的特点和要求研制开发的一种安全保护仪器。
该仪器能对空压机的各故障点进行测试，数显温度数值直观准确，并且可声光报警。
可对设备的安全运行起到有效的保护作用。
二、基本原理KZB-3型空压机风包超温保护装置通过对风包温度信号的采集，实现对空压机风包的超温保护。
该装置主机由高精度测控微处理器、数据存贮器、输入输出开关量接口及键盘等组成。
高精度测控微处理器分时检测、处理设备接口电路输入的数据信号，经过程序的数据处理，再输出至控制电路完成压风机的超温保护功能。
数显风包温度检测点的温度超过温度设定值事，装置切断空压机急停回路，同时声、光报警。
该装置抗干扰能力强，实用可靠，可广泛应用于煤矿、冶金、矿山、化工等行业。
三、主要功能：1.数显一路温度测定值：本装置可数显风包温度；2.超温报警功能：当测定的风包温度超过设定温度（出厂设定120℃）时其对应输出报警指示灯变亮，其对应输出报警指示灯变亮时，警报器输出高强度报警；3.喇叭报警保护控制输出后，设备中的保护继电器输出，控制压风机停机。
比泽尔压缩机保护模块se-b3使用说明书
比泽尔压缩机保护模块SEB3是一种用于保护比泽尔压缩机运行安全性的模块。
下面是关于如何使用比泽尔压缩机保护模块SEB3的使用说明书：
一、安装和接线
1.在安装时，请仔细查看模块的规格和性能参数，确保其与比泽尔压缩机的规格相符，以避免使用不当或不正确导致设备损坏。
2.模块必须使用专用的比泽尔压缩机安装支架，并严格按照说明书上的图示进行安装。
3.接线时，请务必关闭电源开关，以避免电击危险。
请按照说明书上的图示将电缆正确连接好。
二、使用方法
1.在开机前，务必先按照说明书上的参数进行电气设定，并检查相关设备的工作状态。
2.在开机后，模块的LED指示灯应稍作闪烁后即亮起，表示模块工作正常。
如灯不亮或闪烁不正常，请检查模块和电源的连接是否正确。
3.当比泽尔压缩机出现过负荷、过热和低油压等故障时，模块会自动发出报警信号，并在LED指示灯上显示相应的警告码。
此时应关闭压缩机的电源，检查故障原因并予以消除。
4.在调试和维修时，请先关闭比泽尔压缩机的电源，以保证安全。
三、注意事项
1.模块必须由专业人士进行安装和维修。
2.在使用过程中，应定期检查模块和比泽尔压缩机的连接情况，并严格按照说明书进行维护和保养。
3.请勿将模块暴露在高温、潮湿或震动较大的环境中。
4.请勿将模块拆卸或进行改装。
5.请勿将模块和电源过度负荷。
以上就是比泽尔压缩机保护模块SEB3的使用说明书，希望对大家有所帮助。
在使用时，请严格按照说明书的要求操作，以确保设备安全运行。
专利名称：一种多级式空气压缩安全装置专利类型：实用新型专利
发明人：李如楠,胡忠伟,郭亮亮
申请号：CN201920530076.3
申请日：20190418
公开号：CN210107868U
公开日：
20200221
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种多级式空气压缩安全装置：包括有空气压缩装置，所述空气压缩装置包括有第一空压机、第二空压机和第三空腔压缩机，所述第一空压机的进气口与自洁式空气过滤器的出气口连通设置，所述第一空压机、第二空压机和第三空压机依次连通设置；所述第三空压机的出气口与空气预冷系统的进气口通过增压管连通设置。
本实用新型通过第一空压机、第二空压机和第三空压机对空气逐级加压设置；这样保障了空气的增压效率的同时也对空压机起到了保护的作用。
申请人：无锡联众气体有限公司
地址：214000 江苏省无锡市惠山区前洲街道北幢村
国籍：CN
代理机构：无锡松禾知识产权代理事务所(普通合伙)
代理人：段小丽
更多信息请下载全文后查看。
KZB-3型空压机超温保护装置风包释压阀使用说明书洛阳正义电子科技有限公司《煤矿安全规程》第四百三十九条空气压缩机的风包，在地面应设在室外阴凉处，在井下应设在空气流畅的地方。
在井下，固定式压缩机和风包应分别设在2个硐室内，风包内的温度应保持在120℃以下，并装有超温保护装置，在超温时可自动切断电源和报警。
风包上必须装有动作可靠的安全阀和放水阀，并有检查孔，必须定期清除风包内的油垢。
新安装或检修后的风包，应用1.5倍空气压缩机工作压力做水压试验。
在风包出口管路上必须加装释压阀，释压阀的口径不得小于出风口管的直径，释放压力应为空气压缩机最高工作压力的1.25-1.4倍。
尊敬的用户使用本空压机超温保护装置和释压阀前，必须认真阅读本使用说明书，按说明书要求使用和维护！目录第一部分空压机超温保护装置一、简介 (1)二、工作原理 (1)三、主要功能 (1)四、安装调试 (1)五、工作及调试过程 (4)六、故障及处理 (5)七、规格 (5)八、使用注意事项 (6)九、附图 (6)十、售后服务承诺 (6)第二部分风包释压阀一、用途 (7)二、适用条件 (7)三、规格与性能 (7)四、工作原理与结构特征 (8)五、安装与调试 (9)六、使用与维护 (10)一、简介KZB-3型空压机超温保护装置是我公司根据矿山空压机的特点和要求研制开发的一种安全保护仪器。
该仪器能对空压机的各故障点进行测试，数显温度数值，直观准确，声光报警。
可对设备的安全运行起到有效的保护作用。
二、基本原理KZB-3型空压机超温保护装置通过对空压机各路信号的采集，实现对空压机设备的综合保护。
该装置主机工业可编程控制器PLC、数据存贮器、输入输出开关量接口及键盘等组成。
PLC进行检测、处理设备接口电路输入的各数据信号，经过程序的数据处理，再输出至控制电路完成压风机的各种保护功能。
数显各温度检测点的温度值，同时声、光报警。
该装置抗干扰能力强，功能齐全，实用可靠，可广泛应用于煤矿、冶金、矿山、化工等行业。
三、主要功能：1.数显六路温度测定值：本装置可数显风包温度、一级缸温度、二级缸温度、润滑油温度、冷却水进、出水温度。
测试精度为±1℃；2.超温报警功能：当测定的风包温度、一级缸温度、二级缸温度、润滑油油温、冷却水进、出水温度分别超过120℃、160℃、160℃、70℃、35℃、40℃时其对应指示灯闪烁，声光报警；3.超风压保护功能：当风压超过设定值，本装置对应指示灯闪烁，声光报警；4.超油压保护功能：当润滑油超过设定值，本装置对应指示灯闪烁，声光报警；5.超水压保护功能：当水压超过设定值时，本装置对应指示灯闪烁，声光报警；6.油压过低保护功能：当润滑油低于设定值，本装置对应指示灯闪烁，声光报警；7.断水保护功能：本装置共设三路断水信号，当有开机信号25秒后，其中任一路断水，其对应指示灯闪烁，声光报警；8.喇叭报警后输出继电器吸合，控制压风机停机。
四、安装调试本装置由主机、六路温度传感器、三路压力传感器和输出继电器等组成。
其安装过程如下：1.主机安装：将KZB-3型空压机超温保护装置安装于压风机房内，电源采用AC220V供电。
2.温度传感器安装：本装置共有六路温度传感器，分别检测风包温度、一级缸温度、二级缸温度、润滑油温度、冷却水进（出）水温度。
每只温度传感器有两只引线端子，需接三根线至主机，即有两根线并联接至主机，如下图所示：A B C温度传感器接线端子代号以下均以每只温度传感器的引线如上图所示定义为A 、B 、C 。
六路温度传感器分别安装于一级缸温度、二级缸温度、风包温度、冷却水进、出水温度和润滑油温度的检测点位置，其接线如下：注：2#、4#、6#、8#端子为正极，11#--20#端子为负极。
温度传感器为：数字传感器3.风压电接点压力表接线：将风压的电接点压力表安装于风压测试点位置，并将该电接点压力表的两根常开输出引线接至本装置的输出插头1（14芯插头）的3＃9＃端子。
压力管电接点压力表输出触点4．润滑油电接点压力表接线：将润滑油的电接点压力表安装于润滑油测试点位置，并将该电接点压力表的三根常开输出引线接至本装置的输出插头1（14芯插头）的2#(欠油压接点，绿色)、1#(超油压接点，红色)、10#端子(公共端，黑色)。
5.超水压电接点压力表接线：将水压的电接点压力表安装于水压测试点位置，将该电接点压力表的两根常开输出引线接至本装置的输出插头1（14芯插头）的4﹟(超水压接点，绿色)、9﹟端子(公共端，黑色)。
6．断水接点安装：将三路断水插针分别安装于三路断水回路中，并每一路接点分别接至本装置的输出插头1（14芯插头）的5#(断水1)、6#(断水2)、7#(断水3)端子，另将公共端由插头的11#或12#接到水管上。
其接线见下图所示：7．输出继电器接线：将装置的输出插头1（14芯插头）的13#、14#端子串入压风机停机线路中，该继电器为一常闭触点（调试正常之后接此线）。
电接点压力表、断水引线及输出继电器常开触点接线表如下：14芯插头：注：9#--12#为各接点公共端五、工作及调试过程1.接通电源：打开主机电源，前面板各显示窗口均应正常显示对应状态。
2.显示及调试说明：⑴将六路温度传感器分别正确地安装于对应的测温点位置，数显窗口将显示正确的温度值。
如接线错误或断线，则其温度值为“000”。
⑵当温度指示窗口数值闪烁，则说明其对应的测温点超温，同时喇叭报警。
若有数路温度同时超温，则喇叭报警，数显窗口同时闪烁。
⑶将风压电接点压力表安装于风压管路中，并将电接点位置调整到风压设定值，风压指示灯灭表示风压低于设定值；风压指示灯闪表示风压高于设定值，此时面板上对应的风压指示灯闪烁，声音报警。
⑷将润滑油电接点压力表安装于润滑油管路中，并将电接点位置调整到适当位置，润滑油欠压指示灯亮表示润滑油无压力，润滑油欠压指示灯灭表示润滑油有压力，润滑油欠压指示灯闪表示润滑油在开机20秒后无压力即断油，此时报警喇叭报警。
润滑油超压指示灯闪表示润滑油压力过高，报警喇叭报警。
⑸将水压电接点压力表安装于水压管路中，并将水压电接点压力表高点调整至设定值，当水压超过此值，水压指示灯闪烁，报警喇叭报警。
（6）断水指示灯；断水指示灯亮表示冷却水无水，断水指示灯灭表示冷却水有水。
3．空压机停机功能本装置在开机后若有指示灯闪烁、喇叭报警，2秒钟后输出继电器吸合，常闭触点断开，空压机停机。
六、故障及处理1.打开电源开关，主机无显示：检查电源；2.温度数显窗口显示“000”，则说明该路温度传感器断线，或传感器损坏，应及时检修；3.风压超压无报警，风压电接点压力表损坏，更换；4.油压无压力时不报警，油压电接点压力表损坏，更换；5.断水总报警，断水公共端未接好，重新接线。
七、规格1.主机电输入电源：AC 220V 0.3A；2.环境温度：0℃～40℃；环境湿度≤85%；3.主机外型尺寸：长×宽×高 440mm×360mm×220mm；4.继电器触点容量均为220V 10A。
八、使用注意事项1.接通电源前一定要反复检查各连接线，以确认接线无误；2.本装置外壳必须可靠接地；3.操作人员必须每日检查本装置的功能，如有异常现象应立即维修；4.在全部接线完毕后整机调试时，应通知各有关部门注意安全。
5.输出继电器应接中间继电器转换后控制压风机的开和停。
本产品主机保修一年（传感器及电接点压力表除外）。
九、附图： KZB-3型空压机超温保护装置主机原理示意图十、售后服务承诺本产品只限于在正常情况使用下，由于原器件或制造工艺所造成的损坏而进行保修。
对于意外重压、跌落、严重变形的损坏及随机传感器，本公司不负保修责任。
第二部分风包释压阀一、用途：本释压阀用于地面或井下空气压缩机系统中，安装在风包出口管路正对气流方向上，起保护作用。
二、适用条件：各种规格的释压阀适用条件如下：型号工作压力(Pa) 环境温度(℃) 适用的空压机容量(m3/min)QHF-1000.78×105(8kgf/cm2) -40～120 10QHF-125 20 QHF-150 40 QHF-200 60 QHF-250 100三、规格与性能：表2型号工作压力(Pa)释放压力(Pa)重量(kg)气缸内径(mm)外形尺寸(mm)连接法兰螺孔分布圆直径(mm)QHF-1000.78×105(8kgf/cm2)(1.03±0.049)(10.5±0.05kgf/cm2)16 100 Φ215×364 Φ180QHF-12521 125 Φ245×404Φ210 QHF-150 32 150 Φ280×454 Φ240 QHF-200 46 200 Φ335×546 Φ295QHF-250 65 205 Φ390×613 Φ350四、工作原理与结构特征：本释压阀由气缸、活塞组、保护罩等组成(见图1)、气缸由左、右端法兰及气缸体组焊而成，为了增强耐磨性和防止生锈，气缸内表面镀硬铬。
活塞组由卡板、O形密封圈、活塞、拉杆等组成。
活塞组可从气缸左端装入并通过卡板对将活塞组固定在气缸中，使之无法左右移动。
保护罩由法兰、简体和挡盖组焊而成。
当释压阀释压时，保护罩可防止活塞飞出伤人，起安全保护作用。
本释压阀安装在空气压缩机系统中风包出口管路正对气流方向上，当空压机系统正常工作时，系统压力≤0.785(8kgf/cm2 )，在此压力下，释对阀正常工作。
当风包因积炭着火或由于某种原因导致风包内气体爆炸时，系统内温度、压力1、卡板5、O形密封圈2、拉杆6、保护罩3、气缺7、缓冲垫4、活塞瞬时升高，当压力升至1.03±0.049MPa(10.5±0.5kgf/cm2)时，拉杆立即拉断，释压阀释压，风包及管路中的高温、高压气体得以迅速释放，从而起到缓解爆炸冲击波，避免产生事故的作用。
五、安装与调试：5.1释压阀安装于空气压缩机中风包出口管路正对气流向上，距风包出口弯头部位30-40cm。
释压阀与风包间需安装闸阀。
空气压缩机风包水平放置安装时如图2，空气压缩机风包安装如图3.释压阀安装时应注意一下几点：5.1.1 释压阀释压方向不要向正对行人，设备及易损物件，防止释压阀释压时造成事故。
5.1.2 释压阀活塞组在汽缸中的松紧程度应适应，应不漏气。
活塞组的轴向拉力应符合表3规定：规格活塞组的轴向拉力（kgf）QHF-100 ≦255QHF-125QHF-150QHF-2005.1.4 安装时，O形密封圈涂上防腐油。
5.2 释压阀调整：5.2.1 释压阀安装好以后，应检查汽缸活塞、法兰连接处、管路等，不应有漏气现象。
