海德堡印刷机故障分析100例（76-82）时间：2007-12-22 来源：科印传媒《印刷技术》【内容提要】本文主要为广大读者介绍海德堡印刷机的各种常见故障，并为读者分析故障原因。
如：水斗辊摆架跳动，将导致计量辊跳动，计量辊对靠版水辊的压力出现周期性变化，导致印版版面润版液分布均匀，满版网点或实地印刷时，印品墨色不匀。
76.如何调节中间辊对靠版水辊间的压力？调节中间辊对靠版水辊间的压力步骤如下（参见图1）：图1 中间辊对靠版水辊的压力调节统产生联系；（2）落下靠版水辊和靠版墨辊；（3）在靠版水辊A和中间辊Z之间的两侧分别插入纸条（窄条朝向Z）；（4）调节传动面和操作面的调节螺丝，使中间辊与靠版水辊轻微接触；（5）取出纸条；（6）顺时针转动传动面及操作面的调节螺丝①半周；（7）拧紧传动面和操作面的锁紧螺母②。
说明：中间辊与靠版水辊间的墨杠宽度约为3mm。
77.如何调节中间辊对靠版墨辊之间的压力？调节前，必须落下靠版水辊和靠版墨辊（参见图2）。
图2 中间辊对靠版墨辊的压力调节丝筒②，使其与支座之间存在间隙；（3）拧动丝筒，使其与支座接触并且能感觉到弹簧的力量（注：老式机器与新式机器的调节方法恰好相反）；（4）反方向转动丝筒半圈；（5）重新拧紧锁紧螺丝①。
中间辊与靠版墨辊间的墨杠宽度大约为3mm。
78.如何调节水斗辊与计量辊间的压力？调节水斗辊与计量辊间压力的方法是（如图3所示）：图3 计量辊对水斗辊的压力调节；（2）抬起靠版水辊；（3）松开传动面及操作面水斗辊摆架上的固定螺丝①，如图3所示；（4）按动水斗辊按钮，使水斗辊及计量辊转动；（5）逆时针转动调节手柄②，直到整根水斗辊和计量辊表面看到清晰的水膜；（6）再顺时针转动两侧调节手柄②，直到水斗辊辊体中央区域呈现湿润状态；（7）继续转动调节手柄，至水斗辊两侧还能看到10cm 宽的水膜后，再继续顺时针转动调节手柄半圈；（8）锁紧固定螺丝①。
79.如何调节计量辊对靠版水辊的压力？调节计量辊对靠版水辊压力时，不能使靠版水辊朝向滚筒缺口位置。
印刷机故障排除心得海德堡印刷机系列故障与维修经验汇总海德堡GTO系列胶印机故障及排除故障一．收纸凌乱不齐原因：1.左右不齐属侧齐纸装置故障；2.前后不齐多属收纸减速装置故障。
具体故障如下：收纸减速电机不转；传动软轴断；减速吸鼓胶圈断。
故障排除方法：A．排除侧齐纸故障；B．逐件检查减速装置。
1.更换或修复减速电机。
行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油，装入已严格清洗(排除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机动轴，手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱空间充满。
如果电机线圈烧坏，则修理是很困难的，因体积很小，且密封要求较高，建议换电机。
2.更换传动软轴，或选用国产相近规格软轴(φ4mm)，若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等；3.更换胶圈，或选用国产0型密封胶圈代用，价廉易购。
故障二．喷粉防粘装置失效原因：1.气泵坏；2.喷粉管路堵塞；3.喷粉传动齿带断。
故障排除法：1.检查修理气泵。
为了延长使用寿命，要定期维修保养，更换易损片垫，清理滤气阀，一般每半年一次；2.查明并排除堵塞之处；3.更换胶带，以国产胶带代用。
故障三．传递滚筒包衬布烂脱原因：1.水浸辗压，疲劳磨损；2.外力致烂。
故障排除方法：1.若小面积烂损，可局部粘复；2.更换新件；3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm厚。
故障四：升纸台架断裂，滚针轴承损坏原因：外力碰撞，疲劳磨损。
故障排除方法：1.焊接修复或测绘加工；2.车铜套代用，φ10Xφ14X10；3.换轴承sz888 xx-04-17 19:46 谈海德堡八色轮转机电气技术故障排除一工厂海德堡哈里斯八色轮转机出现电气故障，现将实施的简要方案总结如下，与同行分享。
海德堡K系列胶印机故障及排除故障1：印品烂咬口，起皱原因：①前规挡纸爪插入输纸板缺口过多，与传纸夹在下止点尚未放开的纸边相撞、卷边、烂纸口；②前规让位晚或让位不够，打烂递纸牙所夹着的纸边；③摆动递纸牙踢纸；④摆动递纸牙与压印滚筒干涉，或叼纸口不平，两端高低不等；⑤压印滚筒咬牙烂纸口；⑥侧规拉纸不当，纸很薄时易起皱；⑦环境温度大，或保管不当使纸受潮；排除：①调整前规规纸限位螺钉、使挡纸爪插入输纸板缺口lmm(视咬口需要，以不碰传纸夹末放的纸边为度)；②修补前规让位凸轮磨损面或压杆面，使摆动递纸牙咬口保持3mm左右；③正确调整输纸板高度，使交接处板面与递纸牙垫工作面相干，或稍高于牙垫面约0.5-lmm为宜;④调整递纸牙架上的两个微调螺钉，使离开压印滚筒lmm左右，且咬口合适;⑤A、修复磨损的滚筒开牙凸轮工作面；B、若因滚筒交接不当(此时一般咬口较大)，拔出压印滚筒轴径上的递纸牙摆动控制凸轮定位销，检查有无折弯或断裂痕迹，松开紧固螺栓，把控制凸轮按逆时针方向退回一线位置；C、若滚筒咬口较小，则只须顺时针移动控制凸轮，然后紧固定位;D、此凸轮在出厂前均已调整好并紧固，一般不可轻易调整，仅在机器大中修时或其它办法对排除故障不奏效时再考虑调整.⑥认真调整侧规，使薄纸通过时顺利；⑦回晾纸张，减小环境湿度。
故障2：收纸咬牙接不出印张原因：①收纸咬牙与滚筒咬牙交接时，重迭咬纸时间过短，或根本没有重迭时间，使纸张瞬间失控而脱落；②收纸咬牙位置较滚筒超前，使交接咬纸太少而振动脱落；③压缩弹簧疲劳失效或弹性减弱，使收纸牙排咬力变小，或咬牙调节不当，使有的咬牙叼不住纸或叼不紧而脱落；④前规失调，滚筒牙咬纸少，收纸牙咬纸也少；⑤链条磨损使链节变长较多，或传动链轮及齿轮磨损严重，或因收纸排轴座孔磨损拉长且各排磨损量不均匀，导致收纸传送器步距不等，即相邻两排咬牙排间距不等，与滚筒交接位置不稳定造成接纸失败，甚至与滚筒发生干涉而损坏机件；排除：①调整或修补磨损的链条接纸凸轮工作面，使有适当的重迭(共同)咬纸时间：②调整或更换压簧，保持各牙咬力均匀适当；③调整收纸排与滚筒牙排，使二者在相切点等速交接纸张(相对速度为零)；④调整前规，使咬口增大；⑤调整链轮中心距，拉紧链条，借动主动链轮传动齿轮的位置，或更换磨损严重的链条、链轮、轴座。
海德堡GTO系列胶印机故障及排除故障一．收纸凌乱不齐原因：1.左右不齐属侧齐纸装置故障；2.前后不齐多属收纸减速装置故障。
具体故障如下：收纸减速电机不转；传动软轴断；减速吸鼓胶圈断。
故障排除方法：A．排除侧齐纸故障；B．逐件检查减速装置。
1.更换或修复减速电机。
行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油，装入已严格清洗(排除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机动轴，手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱空间充满。
如果电机线圈烧坏，则修理是很困难的，因体积很小，且密封要求较高，建议换电机。
2.更换传动软轴，或选用国产相近规格软轴(φ4mm)，若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等；3.更换胶圈，或选用国产0型密封胶圈代用，价廉易购。
故障二．喷粉防粘装置失效原因：1.气泵坏；2.喷粉管路堵塞；3.喷粉传动齿带断。
故障排除法：1.检查修理气泵。
为了延长使用寿命，要定期维修保养，更换易损片垫，清理滤气阀，一般每半年一次；2.查明并排除堵塞之处；3.更换胶带，以国产胶带代用。
故障三．传递滚筒包衬布烂脱原因：1.水浸辗压，疲劳磨损；2.外力致烂。
故障排除方法：1.若小面积烂损，可局部粘复；2.更换新件；3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm厚。
故障四：升纸台架断裂，滚针轴承损坏原因：外力碰撞，疲劳磨损。
故障排除方法：1.焊接修复或测绘加工；2.车铜套代用，φ10Xφ14X10；3.换轴承解决海德堡印刷机变色问题的几个简单方法我们在使用海德堡印刷机的时候，往往在使用一段时间后可能会出现印品变色的情况，对于这一情况，我们广大的海德堡印刷机使用者往往无从下手，而且要花费大量的时间和金钱来维修这一情况，针对这一情况，我向大家介绍几个本人人为比较有效的方法，希望在大家使用的过程中能够起到作用。
海德堡GTO系列胶印机故障及排除（一）故障一．收纸凌乱不齐原因：1.左右不齐属侧齐纸装置故障；2.前后不齐多属收纸减速装置故障。
具体故障如下：收纸减速电机不转；传动软轴断；减速吸鼓胶圈断。
故障排除方法：A．排除侧齐纸故障；B．逐件检查减速装置。
1. 更换或修复减速电机。
行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油,装入已严格清洗(排除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机动轴,手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱空间充满。
如果电机线圈烧坏,则修理是很困难的,因体积很小,且密封要求较高，建议换电机。
2.更换传动软轴，或选用国产相近规格软轴(φ4mm),若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等；3.更换胶圈，或选用国产0型密封胶圈代用，价廉易购。
故障二．喷粉防粘装置失效原因：1.气泵坏；2.喷粉管路堵塞；3.喷粉传动齿带断。
故障排除法：1.检查修理气泵。
为了延长使用寿命,要定期维修保养,更换易损片垫,清理滤气阀，一般每半年一次；2.查明并排除堵塞之处；3.更换胶带，以国产胶带代用。
故障三．传递滚筒包衬布烂脱原因：1.水浸辗压，疲劳磨损；2.外力致烂。
故障排除方法：1.若小面积烂损，可局部粘复；2.更换新件；3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm厚.故障四．升纸台架断裂,滚针轴承损坏原因：外力碰撞，疲劳磨损。
故障排除方法：1.焊接修复或测绘加工；2.车铜套代用，φ10Xφ14X10；3.换轴承。
海德堡GTO系列胶印机故障及排除（二）故障五:挡纸舌判损原因：疲劳折断故障排除方法：1.焊接修复；2.测绘加工。
故障六:机器不能离合压原因：1.控制电路故障；2.离合压牵引磁铁失效。
海德堡故障快速处理方法1.印刷时，飞达纸堆不能自动上升如图1所示，印刷时，当压纸脚压住纸堆，而纸堆低于一定高度时，压脚机构中的触角触动微动开关b92，通过电气系统，使纸堆上升一定距离。
当纸堆达到一定高度时，压脚机构无法触动微动开关，纸堆不再上升。
图1导致这类故障的原因有两点。
原因一，控制纸堆自动升降的微动开关b92损坏，应更换。
原因二，微动开关b92下方的调节螺丝位置不正确，在压纸脚下落到最低位置时，仍然无法触动微动开关。
调节方法：按动纸堆下降按钮，使纸堆下降一段距离，手盘飞达，使压纸脚3处于最低位置。
用手托起压纸脚2mm，此时应能听到微动开关动作的声音。
松开螺母2和调节螺丝1，可对开关动作位置进行调整。
2.飞达压纸脚在落下时踏破纸边正常情况下，分纸吸嘴吸起纸张，压纸脚经过这张纸的下方将下面的纸张压住。
出现故障时，压纸脚直接踏在分纸吸嘴吸起的纸边上，从而将纸边踏破。
原因一，压纸脚伸入纸堆的距离太大。
在压纸脚落下时，将分纸吸嘴吸起的纸张边缘踏破。
解决方法：向外移动飞达头，使压纸脚压纸尺寸保持在8～12mm，即可解决。
原因二，两个分纸吸嘴吸起纸张时，纸张中间之间形成凹陷，压纸脚无法越过形成凹陷的纸边，将纸张踏破。
解决方法：若是薄纸，可将分纸吸嘴向内倾斜，拉平纸张，或者将纸堆垫平；若是厚纸，应将纸堆垫平。
原因三，压脚机构中的一些零件间隙太大，落下时间不准确。
解决方法：更换磨损严重的轴及轴套。
有的操作人员用皮筋将压纸脚绑起，同样可以解决这个问题，但影响美观，最好由维修人员彻底修理。
原因四，压纸脚的气管太硬，使压纸脚的动作生硬，这样既容易踏破纸边，也容易造成其他零件磨损。
应更换气管。
3.递纸吸嘴吸纸时，有哒哒声，且有时吸不牢根据现象可判断是吸嘴对纸张的吸力不足。
原因一，递纸吸嘴磨损漏气，致使吸嘴吸力不足。
应对其进行，维修或更换递纸吸嘴。
原因二，分气阀芯或分气阀壳磨损，气阀中的吸气和吹气气腔不能封闭，致使吸嘴吸力不足。
海德堡胶印机常见故障以及排除故障1：纸张到达前规，整台机器停机分析：此故障主要是纸未走好及光孔未调整好造成的。
故障原因1：纸张到达前规时间过早或过晚。
排除方法：点动机器使纸张走到前规处，查看前规回程定位并下落至最低点时，纸张距前规距离是否为4～5mm。
如未到5mm，则走纸过慢；反之则走纸过快。
可松开操作面两个￠13mm螺母，借助法兰盘调至标准位置。
故障原因2：如纸未走到位，可能是前规处光控检测头动作有误。
排除方法：点动机器到前规上摆至定位处后，在前规处放上一张正方形纸，并轻轻推至靠住前规处，此时前规处光控检测头的两个光电显示灯应亮。
如有一个不亮则说明有一边超前，造成未走到的假象，可顺时针旋转调节螺钉至显示灯亮，再转进1～2圈即可。
故障原因3：如若发现两个光电显示灯时亮时不亮或较暗，则可能是光眼上有纸毛等杂质遮住，致使光电检测出错。
排除方法：用柔软的布蘸酒精轻擦干净即可。
故障原因4：摆动牙开牙过小造成。
可点动机器查看，当发现摆动牙下摆至快叼纸时把纸张弹回，则判断是摆动牙造成。
排除方法：点动机器至递纸牙到输纸台板上将叼纸的位置，此时可用90°直角规测牙垫与输纸板90°位置，用￠13mm套筒扳手套住牙轴歼牙螺母(操作面)，用1mm的螺片塞进牙齿上，再用3mm内六角扳手调整调节螺母，以拉出时的手感有少许阻力为准。
故障原因5：走纸歪斜或纸张毛边，造成停机。
排除方法：此时可调节飞达及走纸杆，使两边快慢一致即可。
故障2：纸张侧规处拉不到位故障原因1：由于二手机使用时间较长，特别是靠身拉规条磨损严重，造成拉规板顶住下台板而拉规球碰不到拉条。
排除方法：此时可松开拉规条上两个￠5mm的紧固螺母，将拉规条取下，用0.1mm的钢片(具体视磨损程度而定)做成与拉规条一致形状，并把它紧固在原拉条下面，加适量润滑油紧上即可，经使用效果良好。
故障原因2：拉规板起落靠山磨损严重，造成拉纸起落不干脆，也易引起走纸不到位。

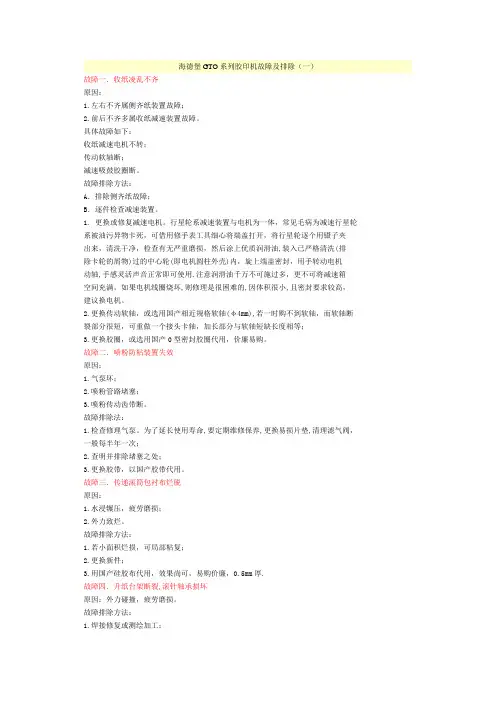

海德堡GTO系列胶印机故障及排除（一）
故障一．收纸凌乱不齐
原因：
1.左右不齐属侧齐纸装置故障；
2.前后不齐多属收纸减速装置故障。
具体故障如下：
收纸减速电机不转；
传动软轴断；
减速吸鼓胶圈断。
故障排除方法：
A．排除侧齐纸故障；
B．逐件检查减速装置。
1. 更换或修复减速电机。
行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹
出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油,装入已严格清洗(排
除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机
动轴,手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱
空间充满。
如果电机线圈烧坏,则修理是很困难的,因体积很小,且密封要求较高，建议换电机。
2.更换传动软轴，或选用国产相近规格软轴(φ4mm),若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等；
3.更换胶圈，或选用国产0型密封胶圈代用，价廉易购。
故障二．喷粉防粘装置失效
原因：
1.气泵坏；
2.喷粉管路堵塞；
3.喷粉传动齿带断。
故障排除法：
1.检查修理气泵。
为了延长使用寿命,要定期维修保养,更换易损片垫,清理滤气阀，一般每半年一次；
2.查明并排除堵塞之处；
3.更换胶带，以国产胶带代用。
故障三．传递滚筒包衬布烂脱
原因：
1.水浸辗压，疲劳磨损；
2.外力致烂。
故障排除方法：
1.若小面积烂损，可局部粘复；
2.更换新件；
3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm厚.
故障四．升纸台架断裂,滚针轴承损坏
原因：外力碰撞，疲劳磨损。
故障排除方法：
1.焊接修复或测绘加工；
2.车铜套代用，φ10Xφ14X10；
3.换轴承。
海德堡GTO系列胶印机故障及排除（二）
故障五:挡纸舌判损
原因：疲劳折断
故障排除方法：
1.焊接修复；
2.测绘加工。
故障六:机器不能离合压
原因：
1.控制电路故障；
2.离合压牵引磁铁失效。
故障排除方法：
1.检查电路；
2.若电磁铁烧坏，需绕制线圈修复；若仅因磁铁牵引块被卡挡而不能正常工作，只须
排除卡挡即可；
3.若上法不能奏效，可换国产MQ系列相近规格牵引电磁铁代用。
牵引力3Kg以下、工
作行程25mm以下规格即可。
要做小附件。
故障七．机器不能进纸印刷，空车运转正常，但一进纸就停车。
原因：
1.进纸电路或进纸传动机构有毛病；
2.限位开关(输纸)触点位置失调；
3.输纸叼牙片前端粘胶层磨损严重；
4.叼牙片夹紧力不够；
5.叼牙排左右扭簧失效；
故障排除方法：
1.检查进纸电路和传动机构；
2.调整限位开关触点至正常位置；
3.更换牙片或测绘加工，牙片上可粘接橡胶或聚氨酯胶。
应急方法：清除牙片上残留胶层,用毛笔涂丙酮溶液去油处理后,用502胶将剪好的小
块0.5mm厚硅胶布(或同厚橡皮布、皮革、帆布)粘上即可使用一段时间,请您不妨
一试；
4.卸下牙片，朝内侧弯曲少许，增加予弹力，再将固定螺钉用力旋紧即可；
5.更换输纸扭簧,测绘加工.结构尺寸为钢丝φ1.2mm, 簧外径φ16mm,工作长度25mm
圈数17，工作扭转角φ140。
分析：原因3引起的停机故障，虽然非常明显，但若初次遇到而要准确无误地快速判断，也并非易事。
有时甚至浪费不少时间，也毫无进展。
因为该机输纸装置较为特殊，
国产设备无此结构，国外机型也很少采用,所以常被视而不见地忽略掉,况且判断
牙片磨损失效也要有个界限.请您做个小试验,马上可得出结论:剪5X5mm医用胶布
2块,中央剪成小圆孔,粘于两个叼牙片上,开机进纸正常,则毛病是叼牙片磨损失效
若粘2~3层胶布后，开机进纸才正常，说明叼牙片夹力不够。
故障八．串墨辊塑层脱落、致串墨不匀
原因：铲墨刀刮伤扩展。
修理方法同HDl02V机。
海德堡GTO系列胶印机故障及排除（三）
故障九.压印滚筒叼牙片和传递滚筒叼牙片断裂
原因：
1.牙片调平时用力不均匀;
2.外力碰撞。
故障排除方法:
1.更换新件；
2.测绘加工。
要注意热处理质量，使其耐磨而韧性好。
故障十.印品咬口撕烂,打破,咬口小等
原因：
1.同一排咬纸牙不平齐(如摆动递纸器、压印滚筒、传纸滚筒、收纸牙排叼牙)，使
得在两两交接时和同排咬纸时均皱纸、撕纸。
2.摆动递纸牙和压印滚筒叼牙交接时间不当,由递纸牙轴摆动控制凸轮磨损所致.致
使交接超前或滞后,不能实现"零速"交接，而将纸张打烂或打皱；
3.摆动递纸器放纸开牙凸轮板工作面严重磨损，导致放纸时开牙量变化，交接时间
也变短，容易撕烂纸、皱纸、咬口小；
4.台阶小轴(69.013.045shouldered screw)一端螺纹旋人墙板,另一端为凸块提供
支承,使用一段时间后,产生疲劳磨损.当磨损严重时,或其上的滚针轴承失效时,使
凸轮板工作面位置变化、交接纸时间变短;
5.正常情况,通过微调偏心轴(图号69.013.047Ellentric shaft).改变连杆长度可对原因造成的凸轮工作面位移起到补偿,纠正作用,但因偏心量仅有2mm,故补偿量很小. 假如偏心轴磨损严重,或其上的滚针轴失效时，同样会使凸轮工作面位移,导致烂纸；
6.当锁紧螺栓(图号52.022.133 latch)松动或所固定凸轮开牙块磨损严重时,均会使摆动递纸器叼纸牙与输纸板的相对位置变化，导致开牙接取纸张时咬烂纸口，或接
不住纸张；
7.一色印刷后的传递筒Ⅲ开牙滚子轴承损坏，或开牙凸轮磨损，或固定螺栓松动，或封闭压簧失效等，均会造成与二色压印滚筒叼牙交接纸张时烂纸皱纸；
8.纸张较薄；静电严重，环境温湿度不当等。
故障排除方法
1.分别检查调整平齐各排叼纸牙及张紧力；
2.打开传动侧机器外罩，松开锁紧螺母，用扳手先顺时针方向慢慢转动微调偏心(图号42.01
3.014 Ellentricstud)少许，摇动机器,边调边观察摆动递纸牙与压印滚
筒的纸张交接情况(应该相对零速交接，并有一小段共同夹住纸张同速前进时间)，
调至不再撕纸。
若调整过程中又产生纸张打皱，或是咬口大小不合适，可以再将偏
心逆时针方向旋转一个小角度，反复几次，调至故障消除或部分消除，达到该偏心
所能调整的"最佳效果"。
然后再根据情况，按下述方法⑧和⑤进行调整维修,直至
故障全部消除.实际上这是个多因素优化问题,我们所用的是直接判断探索优化法,目前我国印刷行业大多采用此法进行维修。
因为在印刷过程中，相关可变因素较多，
且不稳定，目标函数不易确定，较难建立完整的数学模型，难于通过分析计算用数
值优化法来选择最佳调整量，所以，只好根据积累的经验技巧和直觉判断，通过试
验作出逻辑判断。
此法行之有效，但对维修人员技术素质要求较高；
3.采用电刷镀或焊补法修复磨损的凸轮工作面，图号69.013.044 Lerercam；
4.更换小轴和损坏的滚针轴承(图号69．013．045shoulderedscrew), 或测绘加工, 选材40cr钢，热处理硬度为HRC45～50；轴承可加工铜套代用；
5.更换偏心轴(69.013.047Ellentricshaft)和滚针轴承,或测绘加工铜套(尼龙)代
替轴承,用40Cr钢加工偏心轴，热处理HRC45-50；
6.电刷镀或焊补修复凸轮及锁紧螺栓52.022.133latch；
7.更换轴承，选国产轴承1007#或27#代替。
注意，当用27型应急时，有时也可两个轴承并列使用，以增加强度，只须做一根加长小轴即可；或更换压缩弹簧，其余同6 法；
8.更换或重新晾制纸张。
故障十一．套印不准
原因：
1.侧规矩失调，可致左右套印失准.
2.前规矩不平或定位不稳，可致前后套印失准；
3.上例原因6的随机振动，可使套印失准，且无规律；
4.上例原因4、5导致的振动，使递纸牙放纸不稳，不齐、套印失准且无规则；
5.上例原因⑦造成的随机振动，可致二色套印失准。
故障排除方法：
1.仔细调整侧规，使拉纸到位、齐准；
2.
A．前规微调平齐；
B．通过拉杆(42.022.130Rod)长度调整来控制前规上摆和下落的幅度；
C．通过限位块微调螺丝(42.022.111)来使前规定位准确；
注:上述故障排除方法对海德堡M系列胶印机同样具有参考意义。
因M系列机是集GTO系列和Specdmaster系列胶印机的优点改型设计的,所以与前两个系列胶印机具有较多的相似或相同结构,零部件也具较多通用性,这给维修工作带来了方便。
