光纤交换机端口含义

光纤网络交换机设备的级联图解Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#网络交换机设备的级联(图解)双绞线端口的级联级联既可使用普通端口也可使用特殊的MDI-II端口。

当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II 端口时，应当使用直通电缆。

当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。

无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。

因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。

当有4台交换机级联时，网络跨度就可以达到500米。

这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！1．使用Uplink端口级联现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。

图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。

需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。

图2 利用交叉线通过普通端口级联交换机光纤端口的级联由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。

需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。

1．光纤跳线的交叉连接所有交换机的光纤端口都是2个，分别是一发一收。

当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。

光纤跳线接口-详细图解光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光(光纤接头端面)APC 呈8度角并做微球面研磨抛光(光纤接头端面)光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F 连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

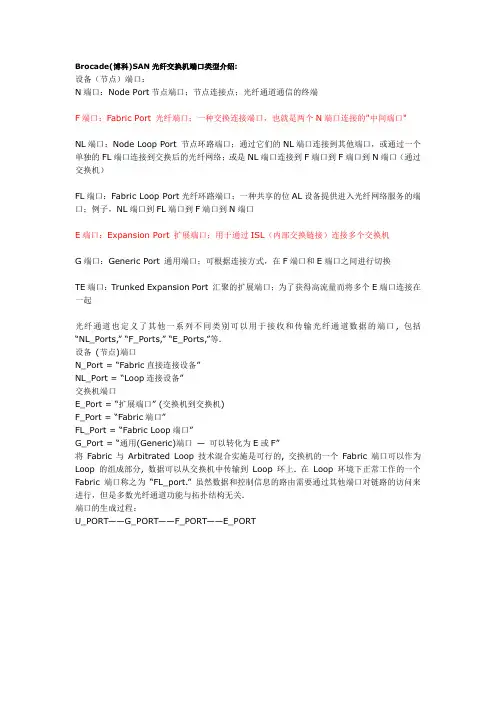

Brocade(博科)SAN光纤交换机端口类型介绍:设备（节点）端口：N端口：Node Port节点端口；节点连接点；光纤通道通信的终端F端口：Fabric Port 光纤端口；一种交换连接端口，也就是两个N端口连接的"中间端口"NL端口：Node Loop Port 节点环路端口；通过它们的NL端口连接到其他端口，或通过一个单独的FL端口连接到交换后的光纤网络；或是NL端口连接到F端口到F端口到N端口（通过交换机）FL端口：Fabric Loop Port光纤环路端口；一种共享的位AL设备提供进入光纤网络服务的端口；例子，NL端口到FL端口到F端口到N端口E端口：Expansion Port 扩展端口；用于通过ISL（内部交换链接）连接多个交换机G端口：Generic Port 通用端口；可根据连接方式，在F端口和E端口之间进行切换TE端口：Trunked Expansion Port 汇聚的扩展端口；为了获得高流量而将多个E端口连接在一起光纤通道也定义了其他一系列不同类别可以用于接收和传输光纤通道数据的端口, 包括“NL_Ports,” “F_Ports,” “E_Ports,”等.设备(节点)端口N_Port = “Fabric直接连接设备”NL_Port = “Loop连接设备”交换机端口E_Port = “扩展端口” (交换机到交换机)F_Port = “Fabric端口”FL_Port = “Fabric Loop端口”G_Port = “通用(Generic)端口—可以转化为E或F”将Fabric与Arbitrated Loop技术混合实施是可行的, 交换机的一个Fabric端口可以作为Loop的组成部分, 数据可以从交换机中传输到Loop环上. 在Loop环境下正常工作的一个Fabric端口称之为“FL_port.” 虽然数据和控制信息的路由需要通过其他端口对链路的访问来进行，但是多数光纤通道功能与拓扑结构无关.端口的生成过程：U_PORT——G_PORT——F_PORT——E_PORT。

博科光纤交换机配置本⽂以Brocade 300 光纤交换机来举例说明。

博科交换机的默认IP地址是10.77.77.77，⽤户名admin，密码：password。

登陆交换机在⽹络连接中添加IP地址“10.77.77.**（⼦⽹掩码“255.0.0.0）”；开始->运⾏CMD，输⼊telnet 10.77.77.77并输⼊账号密码后，可进⼊交换机字符管理界⾯。

telnet使⽤的默认23端⼝。

交换机的端⼝表⽰为（A,B）或者（A,B;C,D）。

A,C表⽰交换机的ID号，默认是1，多个交换机级联时ID输⼊相应交换机的ID；B,D表⽰交换机的端⼝号，编号从1开始，具体端⼝编号顺序如下图所⽰：别名（alias）设置新建alias命令格式：alicreate [alias名称],[端⼝号或者wwn设备]在为交换机划分zone时，为了⽅便⽤户清楚地知道每个端⼝的⽤途或接线情况，可以给每个端⼝或者某⼏个端⼝取⼀个别名。

⼀个alias中可以同时包含⼀个或多个端⼝作为它的成员。

每个成员也可以同时属于多个alias。

alicreate “alias_name”,”1,2” //新建别名alias_name，并将交换机1的端⼝2加⼊别名alias_name中alicreate “alias_name”,”1,2;1,4” //新建别名alias_name，并将端⼝2、4加⼊到别名alias_name中修改alias命令格式：aliadd [alias 名称]，[要添加的端⼝号或设备]aliadd “alias_name”,”1,3” //将端⼝3加⼊到已有的别名“alias_name”中aliadd “alias_name”,”1,2” //将端⼝2加⼊到已有的别名“alias_name”中查看、删除aliasalishow //查看alias列表alidelete “alias_name” //删除别名“alias_name”分区（zone）设置新建zone命令格式：zonecreate [zone名称],[端⼝号、别名或者wwn设备]zonecreate “zone_name”,”1,2” //新建zone “zone_name”，并将端⼝2加⼊zonecreate “zone_name”,”1,2;1,4;1,6’ //新建zone “zone_name”，并将端⼝2、4、6加⼊zonecreate “zone_name”,”alias_1’ //新建zone “zone_name”，并将别名alias_1加⼊zonecreate “zone_name”,”alias_1;alias_2’ //新建zone “zone_name”，并将别名alias_1,alias_2加⼊修改alias命令格式：createadd [zone名称]，[端⼝号、别名或者wwn设备]zoneadd “zone_name”,”1,6” //将端⼝6加⼊到已有的zone“zone_name”zoneadd “zone_name”,”1,2;1,3” //将端⼝2、3加⼊到已有的zone“zone_name”zoneadd “zone_name”,”alias_name” //将别名“alias_name”加⼊到已有的zone“zone_name”zoneadd “zone_name”,”alias_1;alias_2” //将别名”alias_1””alias_2”加⼊到已有的 “zone_name”zoneadd “zone_name”,”1,2;1,4;1,6” //将端⼝2、4、6加⼊到已有的zone“zone_name”查看、删除zonezoneshow //查看zone列表zonedelete “zone_name” //删除zone“zone_name”创建、管理配置⽂件创建配置⽂件命令格式：cfgCreate [config名称]，[zone_name]所有的Zone都创建完成后，可以创建Configuration，把需要同时存在的Zone放在⼀个Configuration中，如果有多套zone划分⽅案，可以创建多个Configuration存储不同场景下Zone的配置⽅案，并选择对应的配置使之⽣效。

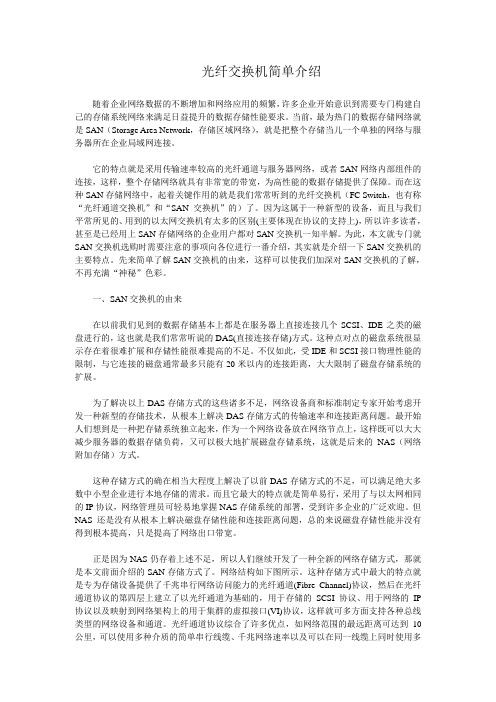

光纤交换机简单介绍随着企业网络数据的不断增加和网络应用的频繁，许多企业开始意识到需要专门构建自己的存储系统网络来满足日益提升的数据存储性能要求。

当前，最为热门的数据存储网络就是SAN（Storage Area Network，存储区域网络），就是把整个存储当儿一个单独的网络与服务器所在企业局域网连接。

它的特点就是采用传输速率较高的光纤通道与服务器网络，或者SAN网络内部组件的连接，这样，整个存储网络就具有非常宽的带宽，为高性能的数据存储提供了保障。

而在这种SAN存储网络中，起着关键作用的就是我们常常听到的光纤交换机（FC Switch，也有称“光纤通道交换机”和“SAN交换机”的）了。

因为这属于一种新型的设备，而且与我们平常所见的、用到的以太网交换机有太多的区别(主要体现在协议的支持上)，所以许多读者，甚至是已经用上SAN存储网络的企业用户都对SAN交换机一知半解。

为此，本文就专门就SAN交换机选购时需要注意的事项向各位进行一番介绍，其实就是介绍一下SAN交换机的主要特点。

先来简单了解SAN交换机的由来，这样可以使我们加深对SAN交换机的了解，不再充满“神秘”色彩。

一、SAN交换机的由来在以前我们见到的数据存储基本上都是在服务器上直接连接几个SCSI、IDE之类的磁盘进行的，这也就是我们常常听说的DAS(直接连接存储)方式。

这种点对点的磁盘系统很显示存在着很难扩展和存储性能很难提高的不足。

不仅如此，受IDE和SCSI接口物理性能的限制，与它连接的磁盘通常最多只能有20米以内的连接距离，大大限制了磁盘存储系统的扩展。

为了解决以上DAS存储方式的这些诸多不足，网络设备商和标准制定专家开始考虑开发一种新型的存储技术，从根本上解决DAS存储方式的传输速率和连接距离问题。

最开始人们想到是一种把存储系统独立起来，作为一个网络设备放在网络节点上，这样既可以大大减少服务器的数据存储负荷，又可以极大地扩展磁盘存储系统，这就是后来的NAS（网络附加存储）方式。

交换机的端口类型详解！1、access端口：它是交换机上用来连接用户电脑的一种端口，只用于接入链路。

例如：当一个端口属于vlan 10时，那么带着vlan 10的数据帧会被发送到交换机这个端口上，当这个数据帧通过这个端口时，vlan 10 tag 将会被剥掉，到达用户电脑时，就是一个以太网的帧。

而当用户电脑发送一个以太网的帧时，通过这个端口向上走，那么这个端口就会给这个帧加上一个vlan 10 tag。

而其他vlan tag的帧则不能从这个端口上下发到电脑上。

2、trunk端口：这个端口是交换机之间或者交换机和上层设备之间的通信端口，用于干道链路。

一个trunk端口可以拥有一个主vlan 和多个副vlan，这个概念可以举个例子来理解：例如：当一个trunk 端口有主vlan 10 和多个副vlan11、12、30时，带有vlan 30的数据帧可以通过这个端口，通过时vlan 30不被剥掉；当带有vlan 10的数据帧通过这个端口时也可以通过。

如果一个不带vlan 的数据帧通过，那么将会被这个端口打上vlan 10 tag。

这种端口的存在就是为了多个vlan的跨越交换机进行传递。

也可以看出，这两种链路方式恰好对应两种端口方式，理解起来也不算困难。

原理理解了，当看到交换机时，配置几遍就完全明白了。

access和truck 主要是区分VLAN中交换机的端口类型truck端口为与其它交换机端口相连的VLAN汇聚口，access端口为交换机与VLAN域中主机相连的端口。

trunk一般是打tag标记的,一般只允许打了该tag标记的vlan 通过,所以该端口可以允许多个打tag标记的vlan 通过，而access端口一般是untag不打标记的端口,而且一个access vlan端口只允许一个access vlan通过。

access,trunk,hybid是三种端口属性；具有access性质的端口只能属于一个vlan，且该端口不打tag；具有trunk性质的端口可以属于多个vlan，且该端口都是打tag 的；具有hybid性质的端口可以属于多个vlan，至于该端口在vlan中是否打tag由用户根据具体情况而定；交换机端口有三种模式：access，hybrid，trunk。

Display interface：[1] GigabitEthernet3/0/1 current state : DOWN接口状态显示硬件链路的状态[2] IP Sending Frames Format is PKTFMT_ETHNT_2, Hardware address is 00e0-fc00-0010接口的输出帧封装类型和MAC地址显示接口的删除帧封装类型和MAC地址[3] The Maximum Transmit Unit is 1500接口的最大传输单元显示接口的最大传输单元[4] Media type is not sure, loopback not set端口的连接线类型和环回状态显示接口的连接线类型和环回状态[5] Port hardware type is No Connector端口的连接器硬件类型显示接口的连接器硬件类型[6] Unknown-speed mode, unknown-duplex mode端口的实际速度和双工状态显示端口的实际速度和双工状态[7] Link speed type is autonegotiation, link duplex type is autonegotiation端口是否是速度、双工的自协商配置显示端口速度、双工的自协商配置[8] Flow-control is not supported端口流控状态显示端口的MDI类型（不是缺省值的情况显示）目前以太网有MDI和MDI-X两种类型的接口。

MDI称为介质相关接口，MDI-X称为介质非相关接口。

市场上常见的以太网交换的端口都属于MDI-X接口，而路由器和PC的端口都属于MDI接口。

当MDI-X接口和连接时，需要用直连网线（Normal Cable）；当同一类型号的接口如MDI和MDI、MDI-X和MDI-X连接时，需要采用交叉网线（Cross Cable）。

[9] The Maximum Frame Length is 1536端口可以正常转发的帧长度显示端口可以正常转发的帧长度[10] Broadcast MAX-ratio: 100%端口的广播抑制比显示端口的广播抑制比[11] Allow jumbo frame to pass端口是否允许jumbo帧通过显示端口是否允许jumbo帧通过[12] PVID: 1端口的PVID 显示端口的PVIDpvid，就是指port vid，一般来说，pvid和vid是同时应用的（只要是支持802.1q的交换机），pvid指的是帧进端口的策略，vid指的是帧出端口的策略。

交换机端口类型介绍大全POEPOE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作做何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

POE也被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet)，有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。

IEEE 802.3af标准是基于以太网供电系统POE的新标准，它在IEEE 802.3的基础上增加了通过网线直接供电的相关标准，是现有以太网标准的扩展，也是第一个关于电源分配的国际标准。

IEEE在1999年开始制定该标准，最早参与的厂商有3Com, Intel, PowerDsine, Nortel, Mitel和National Semiconductor。

但是，该标准的缺点一直制约着市场的扩大。

直到2003年6月，IEEE批准了802. 3af标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统以及无线LAN接入点等设备供电的方式进行了规定。

IEEE 802.3af的发展包含了许多公司专家的努力，这也使得该标准可以在各方面得到检验。

一个典型的以太网供电系统。

在配线柜里保留以太网交换机设备，用一个带电源供电集线器(Midspan HUB)给局域网的双绞线提供电源。

在双绞线的末端，该电源用来驱动电话、无线接入点、相机和其他设备。

为避免断电，可以选用一个UPS。

作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。

全面图解交换机接口及连接【IT168 网络学院】局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX 快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。

这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。

与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。

不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。

光纤跳线接口-详细图解光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光(光纤接头端面)APC 呈8度角并做微球面研磨抛光(光纤接头端面)光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F 连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
