命令行配置指导手册Version 2.02010年5月目录第一章交换机基础知识 (5)1。
1认识J UNIPER交换机 (5)1.2J UNOS操作系统基础 (7)1。
2。
1 交换机配置模式 (7)1。
2.2 交换机配置结构 (8)1.2。
3 TAB和空格键的使用 (10)1。
2。
4 用户模式和配置模式show的区别 (11)1。
2.5 如何将配置转换成set命令 (13)1。
2.6 commit和rollback (13)1.3EX交换机命令菜单结构 (14)第二章操作指导 (27)2.1通过CONSOLE线连接交换机 (27)2.2 SYSTEM系统参数配置 (27)2。
2。
1设置root密码 (28)2.2。
2设置主机名 (28)2.2。
3设置DNS服务器 (28)2.2。
4设置日期时间 (28)2.2.5设置NTP服务器 (28)2。
2.6开启远程Telnet登陆服务 (29)2.2.7开启远程Ftp服务 (29)2.2。
8开启远程ssh登陆 (29)2。
2。
9开启远程http登陆服务 (29)2。
2.10添加/删除用户 (30)2.2。
10.1添加用户 (30)2.2.10.2修改用户类别 (30)2。
2.10.3 修改用户密码 (30)2。
2。
10。
4删除用户 (30)2.2.11用户权限设置 (30)2.3VLAN配置 (32)2。
3。
1 VLAN配置步骤 (32)2.3。
2 VLAN配置规范要求 (32)2.3.3 添加VLAN (33)2.3。
4 修改端口VLAN (34)2.3。
5 删除VLAN (34)2。
4。
1 Trunk配置步骤 (35)2。
4。
2如何设置Trunk (35)2。
4.3允许/禁止VLAN通过Trunk (35)2。
5端口配置 (35)2.5.1端口配置规范要求 (36)2。
5.2修改端口速率 (36)2.5。
3修改端口工作模式 (36)2。
5。
4修改端口为L3模式 (36)2.5.5 修改端口为L2模式 (36)2。
数据产品初级培训教材ES2903分册网络事业部上研一所用服部-i-前言由于Internet用户爆炸性增长和多媒体业务应用的不断深入，使得整个通信行业发生了翻天覆地的变化，出现了各种宽带接入技术，同时网络业务也由简单的窄带话音业务发展到宽带的数据业务。
在这种情况下，用户对网络带宽、服务等各方面都提出了比以往更高的要求。
为了适应整个社会因特网经济发展的趋势，满足用户的需求，上研一所提供了各种DSLAM设备，E10设备及UAS设备，本书主要介绍了E10设备在开通调试过程中的各种问题，主要是提供系统开通前的用户培训，同样适用于系统开通时的参考以及相关技术人员的学习，是广大用户认识和了解中兴数据产品ZXE10的实用教材。
ZXE10以太网交换机系列主要包括ZXE10-ES2202、ZXE10-ES2202A、ZXE10-ES2903和ZXE10-ES2213共四款性能不同的以太网交换机。
它们都是具有多种端口的二层交换机，端口类型多样，性能也不尽相同，本手册主要介绍ZXE10-ES2903以太网交换机，与本手册配套资料为：《数据产品初级培训教材ES2202A分册》《数据产品初级培训教材ES2213分册》《ZXE10-ES2903（V1.0）以太网交换机用户手册》-ii-目录第一章系统概述 (1)1.1概述 (1)1.2硬件描述 (1)1.3管理方法 (2)1.4协议简介 (2)1.4.1 VLAN协议 (2)1.4.2生成树协议 (3)1.4.3 Port Trunks (3)1.5以太网交换机的包转发原理 (3)第二章硬件安装 (5)2.1安装要求 (5)2.2硬件安装 (5)2.2.1机柜内安装 (6)2.2.2桌面安装 (7)2.3电缆连接 (8)2.4布放线缆 (9)2.5上电步骤及自检过程 (9)2.6工程标签制作 (10)2.7安装验收 (10)第三章软件调试 (11)3.1管理实现 (11)3.2操作维护工具 (11)3.2.1超级终端方式 (12)3.2.2远程登录（Telnet）的使用 (13)3.2.3基于web的管理方式 (15)3.3数据配置 (18)3.3.1 ip地址的配置 (18)3.3.2 VLAN配置 (20)-i-3.4版本升级 (23)第四章典型组网开局实例 (28)4.1同一以太网交换机内交叉VLAN的划分 (28)4.2跨交换机的VLAN设置 (28)4.3多个ES组网的VLAN透传设置 (30)-ii-第一章系统概述1.1概述ZXE10-ES2903以太网交换机（简称ES2903或交换机）是一款高性能的24口10/100Mbps自适应交换机，它支持RIP/RIPV2路由协议、支持802.1q协议、支持RMON1，2，3，9组、遵循IEEE802.3ad/LACP，在各种环境下都有出色的性能表现。

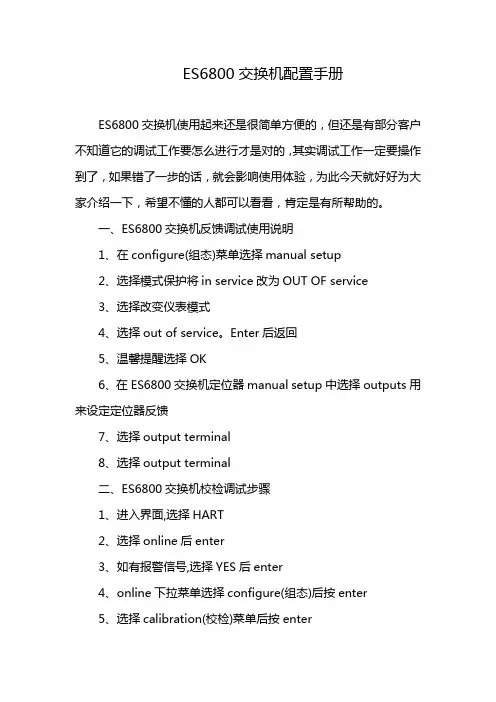

ES6800交换机配置手册
ES6800交换机使用起来还是很简单方便的，但还是有部分客户不知道它的调试工作要怎么进行才是对的，其实调试工作一定要操作到了，如果错了一步的话，就会影响使用体验，为此今天就好好为大家介绍一下，希望不懂的人都可以看看，肯定是有所帮助的。
一、ES6800交换机反馈调试使用说明
1、在configure(组态)菜单选择manual setup
2、选择模式保护将in service改为OUT OF service
3、选择改变仪表模式
4、选择out of service。
Enter后返回
5、温馨提醒选择OK
6、在ES6800交换机定位器manual setup中选择outputs用来设定定位器反馈
7、选择output terminal
8、选择output terminal
二、ES6800交换机校检调试步骤
1、进入界面,选择HART
2、选择online后enter
3、如有报警信号,选择YES后enter
4、online下拉菜单选择configure(组态)后按enter
5、选择calibration(校检)菜单后按enter
6、选择auto calibration
7、警告菜单选择out of service
8、选择CONTINUE后enter选择travel control
9、ES6800交换机自动校验无须操作,只需等待直到下图界面
10、自动校验完成OK键确认
11、选择OK
12、修改成为in service状态,校检完成。
RG-ES系列交换机文档版本V1.0归档日期2022-08-27版权声明copyright © 2022 锐捷网络保留对本文档及本声明的一切权利。
未得到锐捷网络的书面许可，任何单位和个人不得以任何方式或形式对本文档的部分或全部内容进行复制、摘录、备份、修改、传播、翻译成其他语言、将其部分或全部用于商业用途。
、、和其他锐捷网络商标均为锐捷网络的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
免责声明您所购买的产品、服务或特性等应受商业合同和条款的约束，本文档中描述的部分或全部产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，锐捷网络对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
锐捷网络保留在没有任何通知或者提示的情况下对文档内容进行修改的权利。
本手册仅作为使用指导。
锐捷网络在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。
前言读者对象本书适合下列人员阅读⚫网络工程师⚫技术推广人员⚫网络管理员技术支持⚫锐捷睿易官方网站：https:///⚫锐捷睿易在线客服：https:///?p=smb⚫锐捷网络官方网站服务与支持版块：https:///service.aspx⚫7天无休技术服务热线：4001-000-078⚫常见问题搜索：https:///service/know.aspx⚫锐捷睿易技术支持与反馈信箱：*********************.cn⚫锐捷网络文档支持与反馈信箱：**************.cn⚫锐捷网络服务公众号：【锐捷服务】扫码关注本书约定1. 图形界面格式约定界面图标解释举例<>按钮<确定>[]菜单项，弹窗名称，页面名称，标签页的名称菜单项“系统设置”可简化[系统设置] >>分级页面，子菜单项选择[系统设置]>>[系统管理员]“”配置项，提示信息，链接如提示框提示“保存配置成功”点击“开启”选项点击“忘记密码”链接2. 各类标志本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：警告表示用户必须严格遵守的规则。

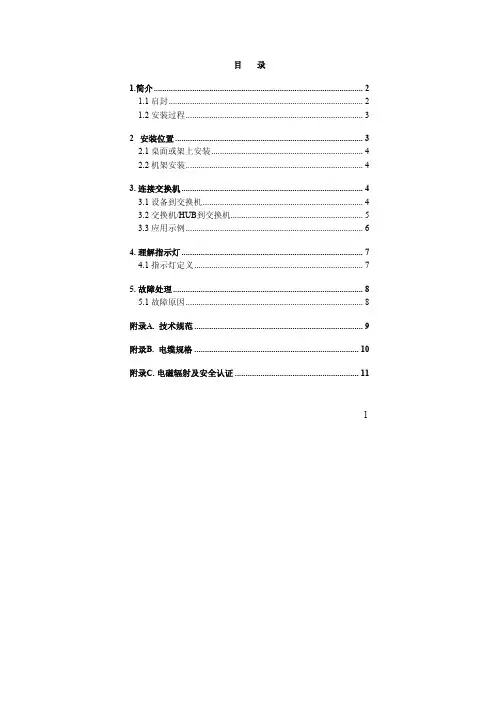

目录1.简介 (2)1.1 启封 (2)1.2 安装过程 (3)2 安装位置 (3)2.1 桌面或架上安装 (4)2.2 机架安装 (4)3. 连接交换机 (4)3.1 设备到交换机 (4)3.2 交换机/HUB到交换机 (5)3.3 应用示例 (6)4. 理解指示灯 (7)4.1 指示灯定义 (7)5. 故障处理 (8)5.1 故障原因 (8)附录A. 技术规范 (9)附录B. 电缆规格 (10)附录C. 电磁辐射及安全认证 (11)11.简介本交换机是一个具有16个10/100M口的即插即用的快速以太网交换机,该交换机具有速率自适应(10/100Mbps)和模式自探测(全双工或半双工),方便安装及使用,利用该交换机的交换技术每个网络连接可以使用高达200Mbps的带宽来传输数据,交换的总带宽为3.2Gbps.用户可以使用这种交换机改善他们的网络性能.1.1 启封一台16口10/100Mbps以太网交换机一条交流电源线两套机架支架和螺丝本用户手册21.2 安装过程2 安装位置本交换机可以放置在一个平面(如桌面)或机架上,为连接方便起见,交换机的放置应遵循以下原则:交换机放置应方便电缆的连接。
连接电缆应远离电源接口,及无线电、显示器等。
要保证交换机的放置位置有较好的通风环境（若环境温度超出0-40摄氏度温度范围，交换机将不能正常工作）。
32.1 桌面或架上安装1. 把要放置的第一台交换机放置在一个坚固的平面上.2. 把第二台交换机放置在第一台交换机上面,请不要在桌面上叠放超过3台交换机,以防摇动。
2.2 机架安装1. 利用支架和螺丝在机架安装。
2 使用十字螺丝起子固定交换机。
3. 连接交换机3.1 设备到交换机连接10 Base-T设备可使用3类或5类双绞线(管脚定义见附录B)连接100 Base-T设备可使用3类或5类双绞线(管脚定义见附录B)4最大电缆长度为100米(根据IEEE的规范)3.2 交换机/HUB 到交换机本交换机可以连接10/100Mbps交换机或HUB,连接方式如下: 3.2.1 MDI(级连口)口与MDI-X(非级连口)口的连接缆.线缆.53.3 应用示例交换机可以克服HUB-HUB的连接限制,改善网络的整体性能,交换机对传输网络中的数据包可以进行智能决策,所以交换机可以减少网络中的不必要的数据传输.下面示例显示交换机能够进行网络分段,减少网段中的节点数目减少冲突.64. 理解指示灯4.1 指示灯定义指示灯可以提供交换机及各端口状态等有用的信息指示灯 状态 说明电源灯 ON 交换机加电.显示模式绿色 指示灯指示Link / Act状态黄色 指示灯指示FDX / Col状态111-16口指示灯Link / Act状ON 端口有一个可靠的连接态闪烁 传送或接受数据.ON 全双工连接FDX / Col状态闪烁 冲突绿色 100Mbps连接黄色 10Mbps连接前面板有显示模式切换开关75. 故障处理5.1 故障原因交换机的故障一般有下列几种情况:设备没有加电错误的电缆连接交换端口无效注意:由于 Port 16 MDI-X 和 MDI port 共占用一个端口结构,不要同时使用两个端口。

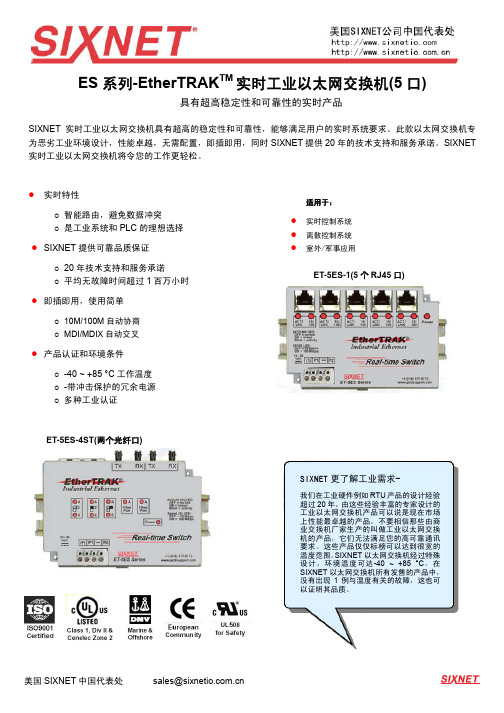

ES系列-EtherTRAK TM实时工业以太网交换机(5口)具有超高稳定性和可靠性的实时产品SIXNET实时工业以太网交换机具有超高的稳定性和可靠性，能够满足用户的实时系统要求。
此款以太网交换机专为恶劣工业环境设计，性能卓越，无需配置，即插即用，同时SIXNET提供20年的技术支持和服务承诺。
SIXNET 实时工业以太网交换机将令您的工作更轻松。
实时特性智能路由，避免数据冲突是工业系统和PLC的理想选择 SIXNET提供可靠品质保证20年技术支持和服务承诺平均无故障时间超过1百万小时 即插即用，使用简单10M/100M自动协商MDI/MDIX自动交叉产品认证和环境条件-40 ~ +85 °C工作温度-带冲击保护的冗余电源多种工业认证ET-5ES-4ST(两个光纤口)适用于：实时控制系统离散控制系统室外/军事应用ET-5ES-1(5个RJ45口)SIXNET更了解工业需求-我们在工业硬件例如RTU产品的设计经验超过20年，由这些经验丰富的专家设计的工业以太网交换机产品可以说是现在市场上性能最卓越的产品。
不要相信那些由商业交换机厂家生产的叫做工业以太网交换机的产品，它们无法满足您的高可靠通讯要求。
这些产品仅仅标榜可以达到很宽的温度范围。
SIXNET以太网交换机经过特殊设计，环境温度可达-40 ~ +85 °C。
在SIXNET以太网交换机所有发售的产品中，没有出现1例与温度有关的故障，这也可以证明其品质。
SIXNET 以太网交换机的实时、稳定、可靠SIXNET 以太网交换机以其卓越的性能确保用户系统通讯的稳定、可靠。
SIXNET 以太网交换机可以接入任何以太网设备，并具备以下重要特性：安装简单提高系统稳定性提高网络带宽确保实时操作支持专用控制为什么选择使用SIXNET工业以太网交换机SIXNET工业以太网交换机拥有真正的工业品质。
我们在工业硬件例如RTU产品的设计经验超过20年，由这些经验丰富的专家设计的工业以太网交换机产品可以说是现在市场上性能最卓越的产品。

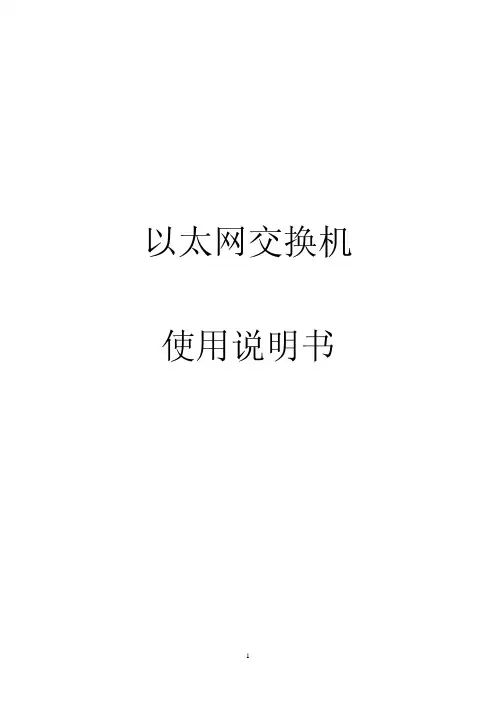

以太网交换机使用说明书目录物品清单 (4)第一章用户手册简介 (5)1．1 用途 (5)1．2 约定 (5)1．3 用户手册概述 (5)第二章产品概述 (6)2．1 产品简介 (6)2．2 产品特性 (6)2．2．1 主要特性 (6)2．2．2 规格说明 (7)第三章安装指南 (8)3．1 安装 (8)3．1．1 安装在桌面上的方法 (8)3．1．2 安装在机架上的方法 (8)3．1．3 加电 (8)3．2 交换机的外观 (8)3．2．1 前面板 (8)3．2．2 后面板 (10)3．3 注意事项 (10)第四章交换机基本概念 (12)4．1 系统配置 (12)4．1．1 系统信息 (12)4．1．2 IP地址参数 (12)4．1．3 文件传输 (12)4．1．4 保存与复位 (13)4．2 端口管理 (13)4．2．1 端口参数 (13)4．2．2 端口监控 (14)4．2．3 端口描述 (14)4．2．4 端口统计与端口状态 (14)4．2．5 端口带宽 (15)4．2．6 端口广播风暴 (15)4．3 网络配置 (15)4．3．1 最大老化时间与动态地址表 (15)4．3．2 静态地址表 (16)4．3．3 静态安全地址表 (16)4．3．4 Ping检测 (16)4．4 虚拟局域网管理 (16)4．4．1 VLAN模式配置 (17)4．4．2 Global VID配置 (18)4．4．3 VLAN配置 (18)VLAN组 (19)4．4．4 MTU4．5 Trunk配置 (19)4．6 优先级管理 (20)4．6．1 优先级配置 (20)4．6．2 端口优先级表 (20)4．6．3 TOS优先级 (20)4．6．4 802.1p优先级 (20)4．6．5 802.1p优先级映射表 (21)第五章 WEB管理 (22)5．1 概述 (22)5．2 WEB管理的连接 (22)5．2．1 准备工作 (22)5．2．2 连接 (25)5．3 WEB管理界面及操作方法 (26)5．3．1 系统配置 (27)5．3．2 端口管理 (30)5．3．3 网络配置 (37)5．3．4 VLAN管理 (41)5．3．5 Trunk配置 (45)5．3．6 优先级管理 (46)第六章带外管理 (52)6．1 概述 (52)6．2 带外（out-of-out）的连接方法 (52)6．3 带外管理的界面及操作方法 (53)6．4 CLI命令使用说明 (53)6．4．1 语法帮助 (53)6．4．2 命令帮助使用说明 (53)6．4．3 常用命令 (54)管理 (58)第七章 Telnet7．1 概述 (58)7．2 Telnet的连接方法 (58)7．3 连接 (60)附录A RJ-45插座/连接器引脚详细说明 (62)物品清单小心打开包装盒，检查包装盒里应有的配件：一台交换机一根交流电源线一根串口线一本用户手册两个L型支架(KN-S1008M+除外)如果发现包装盒内产品有所损坏或者任何配件短缺的情况，请及时和当地经销商联系。

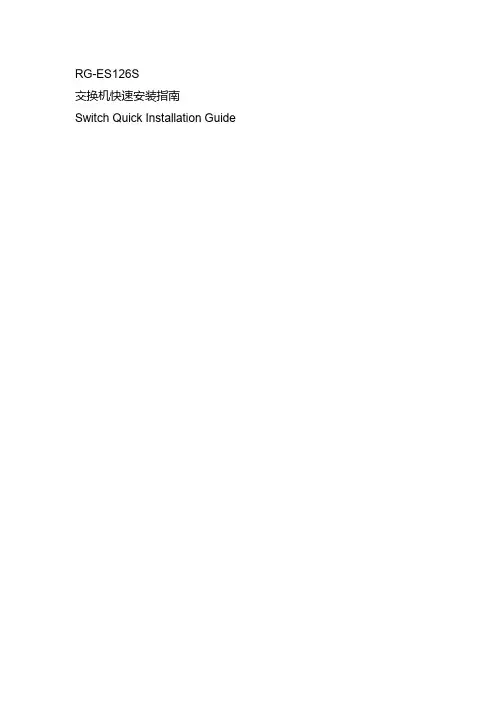

RG-ES126S交换机快速安装指南Switch Quick Installation Guide锐捷以太网交换机快速安装指南Ruijie Ethernet Switch Installation Quick Start设备安装Install the switch安装前准备Preparing for installation安装到桌面：防静电手套（或手环）Mounting on the desktop: ESD bracelet or gloves安装到19英寸标准机架：防静电手套（或手环）、螺丝刀、螺钉Mounting to a standard 19-inch rack: ESD bracelet or gloves, screwdriver, screws 安装到桌面Mounting on the desktop将脚垫粘贴在机壳底面四角对应的凹槽中，然后将交换机正面朝上放置于足够大且干净平稳的桌面上。
Paste the footpad stickers to the corresponding four recesses on the bottom of the switch. Then turn it upside down and place it on a big enough, clean, stable and flat desktop.安装到19英寸标准机架Mounting to a standard 19-inch rack1. 检查机架的接地与平稳性。
Ensure that the rack is stable and level, and is properly grounded.2. 用包装盒内的螺钉将两个L型支架分别固定到交换机的两侧。
Fix the 2 L-shaped brackets to both sides of the switch with the included screws.3. 将交换机放置于机架内的适当位置，用螺钉（需自备）将L型支架固定到机架两侧的导槽上，确保交换机平稳地安装到机架上。

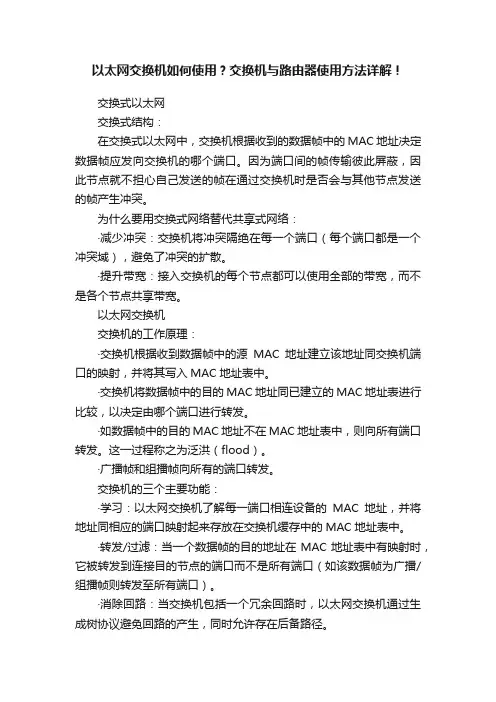

以太网交换机如何使用？交换机与路由器使用方法详解！交换式以太网交换式结构：在交换式以太网中，交换机根据收到的数据帧中的MAC地址决定数据帧应发向交换机的哪个端口。
因为端口间的帧传输彼此屏蔽，因此节点就不担心自己发送的帧在通过交换机时是否会与其他节点发送的帧产生冲突。
为什么要用交换式网络替代共享式网络：·减少冲突：交换机将冲突隔绝在每一个端口（每个端口都是一个冲突域），避免了冲突的扩散。
·提升带宽：接入交换机的每个节点都可以使用全部的带宽，而不是各个节点共享带宽。
以太网交换机交换机的工作原理：·交换机根据收到数据帧中的源MAC地址建立该地址同交换机端口的映射，并将其写入MAC地址表中。
·交换机将数据帧中的目的MAC地址同已建立的MAC地址表进行比较，以决定由哪个端口进行转发。
·如数据帧中的目的MAC地址不在MAC地址表中，则向所有端口转发。
这一过程称之为泛洪（flood）。
·广播帧和组播帧向所有的端口转发。
交换机的三个主要功能：·学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。
·转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧则转发至所有端口）。
·消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。
交换机的工作特性：·交换机的每一个端口所连接的网段都是一个独立的冲突域。
·交换机所连接的设备仍然在同一个广播域内，也就是说，交换机不隔绝广播（唯一的例外是在配有VLAN的环境中）。
·交换机依据帧头的信息进行转发，因此说交换机是工作在数据链路层的网络设备交换机的分类：依照交换机处理帧的不同的操作模式，主要可分为两类。
RocketLinx ES8105RocketLinx ES8105F-SRocketLinx ES8105F-MIndustrial Ethernet SwitchUser Guide 2000558 Rev BCopyright NoticeComtrol and RocketLinx are trademarks of Comtrol Corporation.Other product names mentioned herein may be trademarks and/or registered trademarks of their respective owners. Second Edition, August 1, 2012Copyright © 2012. Comtrol Corporation.All Rights Reserved.Comtrol Corporation makes no representations or warranties with regard to the contents of this document or to the suitability of the Comtrol product for any particular purpose. Specifications are subject to change without notice. Some software or features may not be available at the time of publication. Contact your reseller for current product information.Federal Communications Commission (FCC) StatementThis equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his expense.The user is cautioned that changes and modifications made to the equipment without approval of the manufacturer could void the user's authority to operate this equipment.Document Number: 2000558 Revision BTable of Contents Introduction (5)Product Overview (5)Features (5)LED Indicators (5)Hardware Installation (7)Connecting the Power and Ground (7)Wiring the Relay Output (7)Enabling the Event Alarm (7)Mounting the RocketLinx ES8105/ES8105F (8)Connecting the Ethernet Ports (8)Connecting the Fiber Port (RocketLinx ES8105F) (9)Testing the ES8105/ES8105F (11)Troubleshooting and Technical Support (13)Troubleshooting (13)Comtrol Support (13)Index (15)RocketLinx ES8105/ES8105F User Guide: 2000558 Rev. B - 34 - RocketLinx ES8105/ES8105F User Guide: 2000558 Rev. B Table of ContentsIntroductionProduct OverviewThis User Guide discusses the RocketLinx ES8105 industrial Ethernet switch family, which includes three models:•RocketLinx ES8105 provides five10/100BASE-TX Ethernet ports•RocketLinx ES8105F-S provides four 10/100BASE-TX ports and one 100BASE-FX Single-Mode fiber uplink port that supports a transmission distance of 30KM•RocketLinx ES8105F-M provides four 10/100BASE-TX ports and one 100BASE-FX Multi-Mode fiber uplink port that supports a transmission distance to 2KMThe ES8105/ES8105F is enclosed in a slim and rigid aluminum case that saves rail space and provides good heat radiation for compact system requirements. In order to operate in harsh environments, the RocketLinx ES8105/ES8105F is equipped with IP31 grade case design to meet the requirements of drop-water proof and is dust proof.The RocketLinx ES8105/ES8105F also provides one relay output for port error events, which is enabled/ disabled by the DIP switch. The RocketLinx ES8105/ES8105F has good immunity against unstable power source and can accept 18 to 27V AC or 18 to 32VDC power input.RocketLinx ES8105/ES8105F requires no user setup and immediately starts operating as soon as you power it up.FeaturesThe RocketLinx ES8105/ES8105F family has the following features:•Port alarm•Compact IP31 aluminum alloy enclosure•DIN rail or wall mount•Power input of 18-27V AC or 18-32VDC•Compliance with IEEE Hi-Pot TestingRefer to the Comtrol web site for detailed specification information, RocketLinx ES8105 or RocketLinx ES8105F Single-Mode, or RocketLinx ES8105F Multi-Mode.LED IndicatorsThere are system diagnostic LEDs and Ethernet Port LEDs located on the front panel of the RocketLinx ES8105/ES8105F. The LED indicators provide administrators with real-time system status. The following table describes the function of each LED indicator.LED LED Lit LED Blinking LED OffPWR Powered No powerAlm Port link down or powerfailure event occurred.Not activatedPort 1- 5 (RocketLinx ES8105)A network device isdetected and linked up.Activity No port linkIntroduction RocketLinx ES8105/ES8105F User Guide: 2000558 Rev. B - 5IntroductionPort 1- 4(RocketLinx ES8105F)Yellow:100MbpsA network device is detected andlink established at 10Mbps.Fiber port #5(RocketLinx ES8105F)100Mbps Link100Mbps Activity 100Mbps LinkLED LEDLit LEDBlinking LED Off6 - RocketLinx ES8105/ES8105F User Guide: 2000558 Rev. B LED IndicatorsHardware Installation RocketLinx ES8105/ES8105F User Guide : 2000558 Rev. B - 7Hardware InstallationYou can use the following subsections to install the RocketLinx ES8105/ES8105F:•Connecting the Power and Ground •Wiring the Relay Output on Page 7•Enabling the Event Alarm on Page 7•Mounting the RocketLinx ES8105/ES8105F on Page 8•Connecting the Ethernet Ports on Page 8•Connecting the Fiber Port (RocketLinx ES8105F) on Page 9Connecting the Power and GroundUse the following procedure to connect the power and the ground.1.Insert the positive and negative wires (12-24AWG) into V+ and V- contacts.2.Tighten the wire-clamp screws to prevent the wires from coming loose.Note:Power should be disconnected from the power supply before connecting it to theswitch. Otherwise, your screwdriver blade can inadvertently short your terminal connections to the grounded enclosure.3.Connect a ground wire between the chassis and earth ground using 12-24AWG wire to ensure that the RocketLinx ES8105/ES8105F is not damaged by noise or electrical shock. a.Loosen the earth ground screw that is located between the DIP switch and the power/relay terminal block.b.Tighten the screw after the earth ground wire is connected.Wiring the Relay OutputThe RocketLinx ES8105/ES8105F have a built-in alarm-relay for port link and power events notifications. The relay contacts are normally open and remain open when there is no failure event. The relay contacts will close when there is a failure event to notify.The failure events are selectable and enabled using the DIP switch on the ES8105/ES8105F. The relay contacts of RocketLinx ES8105/ES8105F are rated for a maximum of 1A at 24VDC.Wiring the alarm relay output is the same as wiring power inputs in Connecting the Power and Ground .1.Insert positive and negative wires into V+ and V-.2.Tighten the wire-clamp screws to prevent the wires from coming loose.Enabling the Event AlarmYou can use this subsection to configure and enable the event alarm to alert maintenance engineers once a system event hasoccurred. The RocketLinx ES8105/ES8105F is equipped with one dry relay output for port link failure.Extra Power SystemAlarm System8 - RocketLinx ES8105/ES8105F User Guide : 2000558 Rev. B Mounting the RocketLinx ES8105/ES8105FHardware InstallationOn the bottom of the ES8105/ES8105F, there is one 5-pin DIP switch for alarm control. If you connect the alarm (Wiring the Relay Output on Page 7) and set the DIP switch of the intended Alarm to ON , the relay output forms a short circuit if an alarm occurs.Use this table to set the DIP switch for the relay output alarm.Mounting the RocketLinx ES8105/ES8105FYou can mount the RocketLinx ES8105/ES8105F on a DIN rail or mounted to the wall. The DIN rail clip is already attached to the RocketLinx ES8105/ES8105F when packaged.Note:The RocketLinx ES8105/ES8105F will disperse heat through the metal case during PoE port operation. TheRocketLinx ES8105/ES8105F should be installed and mounted onto a panel which provides good heat dispersion.You can use this procedure to mount the ES8105/ES8105F on a DIN rail.1.Insert the upper end of DIN rail clip into the back of DIN rail track from its upper side.2.Lightly push the bottom of DIN rail clip into the track.3.Ensure the DIN rail clip is tightly attached on the track.4.To remove the RocketLinx ES8105/ES8105F from the track, reverse the steps above.To mount the ES8105/ES8105F on the wall:1.Snap the DIN rail plate into the track.2.Attach the ES8105/ES8105F to the wall using the mounting screws.Connecting the Ethernet PortsYou can use the following information to connect standard Ethernet cables between the RocketLinx ES8105/ES8105F 10/100BASE-TX Ethernet ports and the network nodes. The Fast Ethernet ports support 10BASE-T and 100BASE-TX, full- or half-duplex modes.All the Fast Ethernet ports automatically detect the signal from the connected devices to negotiate the link speed and duplex mode. Auto MDI/MDIX allows you to connect another switch, hub, or workstation without changing straight-through or crossover cables. Crossover cables cross-connect the transmit lines at each end to the received lines at the opposite end.PinStatusDescription1-5OnEnables the port link down alarm for the corresponding port.OffDisables the port link down alarm on the corresponding port.Switch 3 TD+6 TD-1 RD+2 RD- 3 RD+6 RD-1 TD+2 TD-Router or PC Switch 3 TD+6 TD-1 RD+2 RD- 3 TD+6 TD-1 RD+2 RD-Switch Straight-Through Cabling Crossover CablingConnecting the Fiber Port (RocketLinx ES8105F)RocketLinx ES8105/ES8105F User Guide : 2000558 Rev. B - 9Hardware InstallationThe Ethernet cables use Pins 1, 2, 3, and 6 of an 8-pin RJ45 connector. The signals of these pins are converted by the automatic MDIX function, as shown in the following table.Connect one side of an Ethernet cable into any switch port and connect the other side to your attached device. The LINK/ACT LED is lit when the cable is correctly connected. Always make sure that the cables between the switches and attached devices (for example, switch, hub, or workstation) are less than 100 meters (328 feet).The wiring cable types and maximum cable length are as follows.•10BASE-T: 2-pair UTP/STP Category 3, 4, 5 cable, EIA/TIA-568 100-ohm (100 meters)•100BASE-TX: 2-pair UTP/STP Category 5 cable, EIA/TIA-568 100-ohm (100 meters)Connecting the Fiber Port (RocketLinx ES8105F)Connect the fiber port on the RocketLinx ES8105F to another fiber Ethernet device using the following information.A wrong connection will cause the fiber port not to work properly.Pin MDIX SignalsMDI Signals1RD+TD+2RD-TD-3TD+RD+6TD-RD-This is a Class 1 Laser/LED product.10 - RocketLinx ES8105/ES8105F User Guide : 2000558 Rev. B Connecting the Fiber Port (RocketLinx ES8105F)Hardware InstallationThe fiber connector is a standard connector or square connector (SC).Note:In the IEEE standard, it suggests the available transmission distance is 2KM for 62.5/125um fiber optical cable in1310nm wave length. Actually, the attenuation of Multi-Mode 62.5/125um optical fiber cable is 1.5dBm/km and the maximum link distance can up to 4 to 5km.IEEE organization recommends maximum optical fiber cable distances as defined in the following table.Mode Cable Type WavelengthTransmit Power (min.)Transmit Power (max.)Receive Sensitivity (max.)Receive Sensitivity (min.)Min. LaunchPower –Max. Receive Sensitivity Distance (km)Multi 50/125um 62.5/125um1310nm-20dBm -14dBm -31dBm 0dBm 11dBm 2km Note (below)Single8-10/125um 1310nm-15dBm-8dBm-34dBm-8dBm19dBm30kmStandard Data Rate (Mbps)Cable TypeIEEE Standard Distance10BASE-FL 10850nm, 50/125um or 62.5/125um Multi-Mode optical fiber cable2km 100BASE-FX 1001310nm, 50/125um or 62.5/125um Multi-Mode optical fiber cable 2km 100BASE-SX100850nm, 50/125um or 62.5/125um Multi-Mode optical fiber cable 300m 1000BASE-SX 1000850nm, 50/125umMulti-mode optical fiber cable 850nm, 62.5/125umMulti-Mode optical fiber cable550m 220m1000BASE-LX 10001310nm, 50/125um or 62.5/125um Multi-mode optical fiber cable 1310nm, 9/125umSingle-Mode optical fiber cable 550m 5km 1000BASE-LH 10001550nm,9/125umSingle-Mode optical fiber cable70kmTesting the ES8105/ES8105F RocketLinx ES8105/ES8105F User Guide : 2000558 Rev. B - 11Testing the ES8105/ES8105FYou can use the following information to verify that the RocketLinx ES8105/ES8105F is functioning properly.1.Use the Hardware Installation section on Page 7 to install the ES8105/ES8105F.2.Apply power to the ES8105/ES8105F.3.Verify that the PWR LED is lit.4.Connect one side of an Ethernet cable (Category-5 or above straight-through Ethernet cable with RJ45 connectors to connect network devices.) with an RJ45 connector to the ES8105/ES8105F Ethernet port (RJ45 port), and the other side of the Ethernet cable to the target device with a configured IP address and capable of supporting the ICMP protocol, such as ping packets.Note:Make sure that any connected network switches support MDI/MDIX functionality. If they do not, use an Ethernet crossover cable.5.Verify that the port status LED indicator is blinking green on the RocketLinx ES8105/ES8105F to see if the network connection was established successfully.6.Power on your host PC, make an Ethernet connection to RocketLinx ES8105/ES8105F and verify that the connected port is lit. The connection diagram is shown below:7.Open a Command Line window by clicking Run in Start menu, type command, and then click Ok to continue.8.For example, type ping 192.168.11.102 to check the connection. The IP address for the remote device in this example is: 192.168.11.102.9.Repeat Step 8 to make sure that the connection of each device connected to the ES8105/ES8105F is properly established.Testing the ES8105/ES8105F10.Power on the host PC, activate the Command Line mode, and ping the connected Ethernet device by typing the ping192.168.11.102 –t command to see if it will respond. The PC host IP address must be in the same subnet address as the target device: 192.168.11.102. The parameter -t allows you to continually ping the network device, as shown in thefigure below.12 - RocketLinx ES8105/ES8105F User Guide: 2000558 Rev. B Testing the ES8105/ES8105FTroubleshooting and Technical SupportTroubleshootingIf you are having problems, you may want to check the following:•Make sure you are using the correct DC power supplies (12 to 48VDC). Do not use power supplies with DC output over 48VDC.•Select Ethernet cables with specifications suitable for your applications to set up your systems.Ethernet cables are categorized into unshielded twisted-pair (UTP) and shielded twisted-pair (STP) cables.Category 3, 4, 5, and 6 Ethernet cables are suitable for systems with 10 Mbps transmission speed.For systems with 100 Mbps transmission speed, Category 5 and 6 Ethernet cables are the only suitable specifications for this environment.You also need to make sure that the distance between any two nodes does not exceed 100 meters (328 feet).•If the Power LED goes off when the power cord is plugged in, a power failure might have occurred. Check the power output connection to see if there is any error at the power source. If you still cannot solve the problem, contact Comtrol Technical Support for assistance.Comtrol SupportYou can use one of the following methods to contact Comtrol.Contact Method Web Address or Phone NumberSupport /pub/en/supportDownloads ftp:///html/ES8105.htmWeb Site Phone763.957.6000Troubleshooting and Technical Support RocketLinx ES8105/ES8105F User Guide: 2000558 Rev. B - 13Troubleshooting and Technical Support14 - RocketLinx ES8105/ES8105F User Guide: 2000558 Rev. B Comtrol SupportIndexNumerics100BASE-TX 810BASE-T 8CcablesFast Ethernet 8DDownloads 13EEthernet 8FFast Ethernet portcables 8Hhardware installation 7Iinstallationhardware 7PPhone 13Ssupport 13Ttechnical support 13WWeb Site 13Index RocketLinx ES8105/ES8105F User Guide: 2000558 Rev. B - 15Index16 - RocketLinx ES8105/ES8105F User Guide: 2000558 Rev. B Index。
第一章产品介绍
1.1产品简介
ES系列快速以太网交换机是款完全符合IEEE 802.3 Ethernet 标准，并且满足工业生产的苛刻要求的高性能交换机，它为建立小型、中型、大型网络尤其是工业自动化控制网络、小区社区网络接入提供了最具性价比的组网解决方案。
本系列交换机目前包括ES-24/ES-24F和ES-08三款交换机,其中ES-24F提供光模块接口扩展。
在本系列交换机中，所有的端口都支持自适应功能，与任何10Mbps 或100Mbps ，全双工或半双工的以太网设备相连都能保证正常工作，并可独享速率，大幅提升网络性能。
采用最新的“自动交叉线（Auto-Cross-Over）技术，能自动检测双绞线为直通线或交叉线，任何线与任何口都可以相连，所有端口都可以作级联口。
本系列交换机还可以扩展1 或2 口100BASE-FX SC/ST 光纤模块，用来连接远距离的交换机或服务器，最长可延伸2公里(多模)或20公里以上(单模)距离，其独立的模块口不占用其它端口。
1.2 装箱清单
先检查包装是否完全如下列附件，如果任一附件遗失或受损，请与您的经销商联系并保留原包装，包装中有以下附件：
·一台以太网交换机
· L型固定架两个
·镙钉六枚
·黏性胶垫四个
·使用手册
1.3 产品特性和规格
产品特性
● 符合IEEE 802.3 标准
● 流控方式：全双工采用IEEE 802.3x 标准，半双工采用Backpressure标准
● 存储-转发体系结构
● 具有8/24 个10Base-T/100Base-TX RJ-45 端口(支持MDI/MDIX 自动翻转功能)
● 提供2个扩展插槽，支持100M光纤/UTP模块卡和宽带路由模块卡
● 背板带宽大于4.8G
● 转发速率：10M 14，880pps 100M 148,800pps
● 支持4K MAC地址空间
● 缓冲区容量6M
● 每一端口支持地址学习功能，并允许设置动态地址老化时间
● 支持静态MAC地址表的管理及静态MAC地址绑定功能
● 能提供端口安全控制、端口监控等设置功能
●提供多种电源支持，包括AC 220V，DC 220V和DC 110V
●默认电源支持AC 220V/DC220V自适应
●在-25 ºC至70 ºC间可保证正常工作
●在温度为4 0 ºC，湿度为95％的湿热环境（无凝结）下可保证工作正常
●可在10V/m的强磁场辐射环境下正常工作
●6Kv接触放电（静电干扰）下工作无影响
产品规格
表1.3
第二章交换机的安置与链接
2.1 交换机端口和指示灯
交换机端口
·10Base-T 和 100Base-TX RJ45 端口
这些端口支持10Mbps 或100Mbps带宽的连接设备
对于10Mbps连接，使用3，4或5类UTP或STP
对于100Mbps 连接，使用5类UTP或STP
·100Base-FX 光纤端口(仅ES-24F)
提供1-2个可扩展的100M光纤接口，可选配多模光纤模块和单模光纤模块
多模光纤模块最大传输距离2Km
单模光纤模块传输距离10-120公里
光纤接头中TX为发送光信号口(OUT),RX为接收光信号口(IN),安装时注意不要接反
交换机指示灯
在交换机面板上共有三种指示灯：电源指示灯、链接/活动指示灯、运行模式/碰撞指示灯，各指示灯的用途如下表：
表2.1
2.2 交换机的安置
桌面的安置方法
1）确定是否能提供适宜的工作环境（包括供电电源和网络线路）和足够大的空间，以保证设备的通风散热空间。
请注意以下放置要求：
·放置交换机的物理表面必须能够承受3KG以上的重量
·保证交换机的四周有3-5CM的空间距离
·交换机上不可放置重物
2）确定好放置交换机的位置后，请将附送的四个黏性胶垫粘贴到交换机底部四个角落处，以保证其交换机的平稳性和通风性。
上机架的安置方法
本交换机可以安装在标准的19寸机架内，安装时，可使用产品附带的两个L型的固定架及螺钉。
如图2.2所示，将两个L型的固定架紧贴交换机对应孔位，用八个镙钉将其固定。
（左）（右）
图 2.2
2.3 交换机的链接
与工作站或服务器的链接
1. 确认使用了合适的网线：
·对于10Base-T网络使用3类或3类以上的直连的UTP或STP
·对于100Base-TX网络使用5类的直连的UTP或STP
注意：服务器或工作站和交换机相连，网线长度必须小于100米
2.将网线的一端和工作站或服务器的网络适配器相连，另一端和交换机的RJ45端口相连
3．光纤接口采用ST接头的多模光纤与百兆主干网连接(仅ES-24F)
与交换机或集线器的链接
1.确认使用了合适的网线
·在10Base-T网络使用3类或3类以上的直连的UTP
·在100Base-TX网络使用5类的直连的UTP
·在100Base-FX网络使用多模光纤
2.将网线的一端和本交换机的RJ45端口相连，网线的另一端与其它交换机或集线器相连
第三章交换机的配置和使用
3.1 端口配置
提供24个10Base-T/100Base-TX RJ 45端口及可扩展2个光纤端口。
数据的传送与接收，设备与交换机的链接等都与端口的配置有着直接的关系。
下面对端口的性能和属性做详细的介绍。
端口的工作模式
端口有以下四种工作模式
1）10Mbps-半双工
2）10Mbps-全双工
3）100Mbps-半双工
4）100Mbps-全双工
这四种工作模式由交换机面板上的指示灯表示出来，详细说明请参考表2.1。
端口自动学习MAC地址和端口间自行协商
本交换机提供端口的自动学习MAC地址和端口间自行协商的能力
·通过端口发送和接收的帧的源地址(MAC地址)将存储到地址表中。
从一个地址记录加入地址表以后开始计时，如果在老化时间内各端口未收到源地址为该MAC地址的帧，则该地址将被清除。
·本交换机提供自协商功能，使设备可以交换关于各自功能的信息，从而进行自动配置，将端口最优化处理。
在全双工100M方式下，交换机每个端口可提供200Mbps的最大带宽。
全双工下的IEEE802.3X流量控制功能
全双工方式下的流量控制是基于IEEE802.3X的流量控制
当网络上的设备资源不足时，将导致设备无法继续接收数据，在遇到这种情况时，以太网交换机会向外发送PAUSE帧，收到该帧的设备会根据PAUSE帧停止一段时间的数据发送操作，从而达到控制数据流量的作用。
在这里，数据停止传送的时间以Quanta为单位，一个Quanta表示在物理链路上面传输512比特数据的时间。
半双工下的背压流量控制功能
半双工方式下，流量控制采用Back-pressure标准
在半双工方式下，如果两个设备同时发送数据，就会产生冲突，一旦冲突产生，发送点就会检测到冲突，并停止一段时间的间隔，再重新发送。
但是这样会降低网络的效率。
因此网络上设备都会侦听网络以确定网络是否可用，如果发现设备资源不足，就会启动流量控制，即发送一组载波信号脉冲串，设备检测到网络上的载波信号就会认为网络正在被其他设备使用而发生冲突，因此半双工网络上的其他站点就会停止发送数据以保证网络的正常工作。
附：常用英文缩写
UTP: Unshielded Twisted Paired , 非屏蔽双绞线
STP: Shielded Twisted Paired, 屏蔽双绞线
IEEE: Institute of Electrical and Electronic Engineers，电气和电子工程师协会POP: Point of Presence，邮局协议电话接入网（站）点；
Point Office Protocol，邮局协议，用于电子邮件的接受。
PPP Point to Point Protocol，点对点通信协议，它是为适应那些不能在网络上的使用者，通过电话线的连接而彼此通信所制定的协议。
TCP／IP: 协议是一系列协议的总和，其命名源于其中最重要的两个协议:TCP协议、IP协议
TCP: Transmission Control Protocol协议，称为传输控制协议
IP: Internet Protocol协议，称为网间互联协议。
TCP／IP协议能确保不同类型的计算机及网络能够在一起工作。
LAN：Local Area Network，局域网，它是在局域内两个或两个以上的计算机以一定的方式连接，以供用户共享文件、程序、数据等资源。
WAN：Wide Area Network，广域网，它是通过长距离连接用户的网络，其连接范围常常跨越城市或国家。
