前照灯检测仪操作规程

MQD-6A机动车前照灯检测仪是一种快速准确的自动跟踪光轴、自动检测车辆前照灯远光发光强度和远光、近光光束照射位置的检测仪器。

1准备工作1.1开机前检查1.1.1检查清扫仪器表面，确保无油渍、灰尘等脏物。

1.1.2检查各种导线，确保导线无损伤或连接松动。

1.1.3检查导轨上是否镶粘有石子和泥土等杂物，如有应清扫。

1.1.4检查上下左右四个方向行程开关及撞块是否安装松动，接触是否不可靠, 如有应紧固、调整。

1.1.5检查仪器附近是否有明显干扰的用电器，如有应排除。

1.1.6满足上述条款要求后方可开机。

1.2被检车辆的检查1.2.1汽车轮胎气压，必须符合规定，以防轮胎气压不足，影响测量结果。

1.2.2除去轮胎上的石子、泥土等杂物，保持胎面干燥。

1.2.3满足上述条款的车辆方能上线检测。

2检测操作步骤2.1当LED显示牌显示“赣××××××灯光初检请到位”时，引车员驾驶受检车辆沿引导线，尽可能与导轨保持垂直方向，缓慢行驶到第三工位，使受检车辆前照灯与检测仪相距1米左右；在LED显示牌显示“前进后退停止”的提示下，引车员停稳车辆，挂空挡；若机动车有四只前照灯时，一定要把辅助前照灯遮住后再进行测量。

检测时，检测仪聚光透镜不要让被检测灯以外的光源照射。

2.2当LED显示牌显示“开右远光灯”时，引车员打开前照灯远光，轻踏油门，检测完毕；当LED显示牌显示“开右近光灯”时，引车员打开前照灯近光，松油门，检测完毕；当LED显示牌显示“开左远光灯”时，引车员打开前照灯远光，轻踏油门，检测完毕；当LED显示牌显示“开左近光灯”时，引车员打开前照灯近光，松油门，检测完毕；LED显示牌显示该车左右前照灯远光发光强度的检测数据和判断。

2.3当LED显示牌显示“检测完毕前进”时，检测仪返回安全位置时，引车员将车辆缓慢驶离。

3 保养与维护为保证检测仪的测试精度和延长使用寿命，必须作好检测仪的保养、。

前照灯检测仪操作规程前照灯检测仪操作规程一、概述前照灯检测仪是一种用于检测汽车前照灯亮度和光束方向的设备。

本操作规程旨在规范前照灯检测仪的使用，确保操作人员的安全和设备的正常运行。

二、操作前准备1. 确认前照灯检测仪的电源已接好，检查设备是否正常工作。

2. 将前照灯检测仪放置在平稳的工作台上，确保稳固不摇晃。

3. 准备一辆待检测的汽车，并确保车辆处于静止状态并落地手刹。

4. 确认操作环境安全，避免工具、设备或其他杂物妨碍操作。

三、操作步骤1. 打开前照灯检测仪软件，并选择检测模式。

一般有自动检测和手动调整两种模式，根据需要选择。

2. 将前照灯检测仪的光源对准待检测汽车的前照灯，确保光源与前照灯相距适当距离（一般为1-2米）。

3. 根据检测仪的要求，调整待检测汽车的前照灯高低位置和左右方向，使其与检测光源完全对准。

4. 根据检测仪的要求，打开待检测汽车的前照灯，观察光束的亮度和方向是否符合规范要求。

5. 如果检测结果不符合规范，根据检测仪的要求进行相应调整。

6. 检测完成后，关闭前照灯和检测仪软件，断开电源。

7. 清理工作区域，将设备归位并妥善保管。

四、注意事项1. 操作人员必须经过专业培训，并具备一定的电气知识和相关技能。

2. 在操作前，必须确保车辆的电源处于断开状态。

3. 在操作过程中，要注意光源的强度，避免直视光源以免损伤视力。

4. 操作人员应穿戴防护眼镜和手套，以确保个人安全。

5. 操作人员应随时注意设备的工作状态，如发现异常应立即停止操作，并及时报修。

6. 操作结束后，应及时清理工作台和设备，保持整洁干净。

五、维护保养1. 定期对前照灯检测仪进行检查，确保其正常工作。

2. 保持设备的干燥清洁，避免进水、进尘等情况。

3. 定期对设备进行维护，包括清洁光源、维护电路等。

4. 如发现设备有损坏或故障，应立即报修或更换零部件。

六、操作总结前照灯检测仪是一种重要的检测设备，能有效确保汽车前照灯的亮度和光束方向符合安全和法定要求。

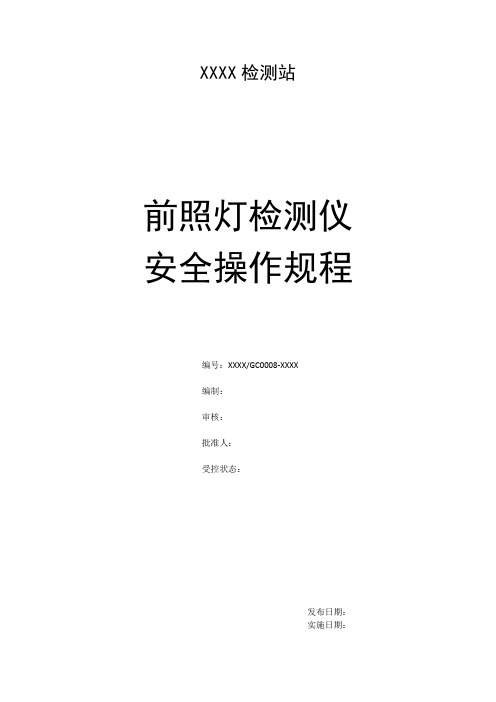

XXXX检测站前照灯检测仪安全操作规程编号：XXXX/GC0008-XXXX编制：审核：批准人：受控状态：发布日期：实施日期：XXXX检测站前照灯检测仪安全操作规程检测目的汽车前照灯检测是汽车安全性能检测的重要项目。

若前照灯发光强度不足，则夜间行车时，驾驶员对汽车前方的情况的辨别不清晰；前照灯光束照射方向不当，将可能引起对面来车驾驶员眩目。

因此，前照灯和光束照射方向必须符合GB7258-2004《机动车运行安全技术条件》的规定，以保证汽车夜间行车安全。

汽车前照灯检测仪的功能：汽车前照灯检测仪可检测前照灯的发光强度和光束偏移量。

检测仪器及主要技术参数检验检测仪器：全自动前照灯检测仪主要技术参数：使用条件环境温度：0~40℃相对湿度：20%-90%大气压力： 70. ~106.kPa电源： AC220V±10% 50Hz测量范围发光强度：0~60,000cd近光远光光轴偏移量：水平方向：左3 ~右3º ,（左50cm/10m~右50cm/10m）上1º~下3º，（上20cm/10m~下50cm/10m）前照灯中心高批示范围：50cm~130cm示值误差：远光发光强度示值误差：±15%远光光轴偏移量示值误差：上下±15′左右±20′近光光轴偏移量示值误差：上下±15′左右±20前照灯中心高示值误差：±1mm测量距离： 3m消耗功率： 480W准备工作1）仪器使用前应检查各指示器的零位是否漂移，其位置应置于中心圈内，受光器的受光面是否蒙尘或受到污染，检测仪的追光性能要做周期性校验。

2）要避开外来光线的影响。

对于四灯制的车辆，检测时应将同侧的两只前照灯遮住一再进行检测，然后再检测另一只。

3）按所使用的检测仪说明书要求，制定相应的操作细则，正确操作检测仪。

4）被检车辆要清除前照灯上污垢。

5）被检车辆轮胎气压要符合规定。

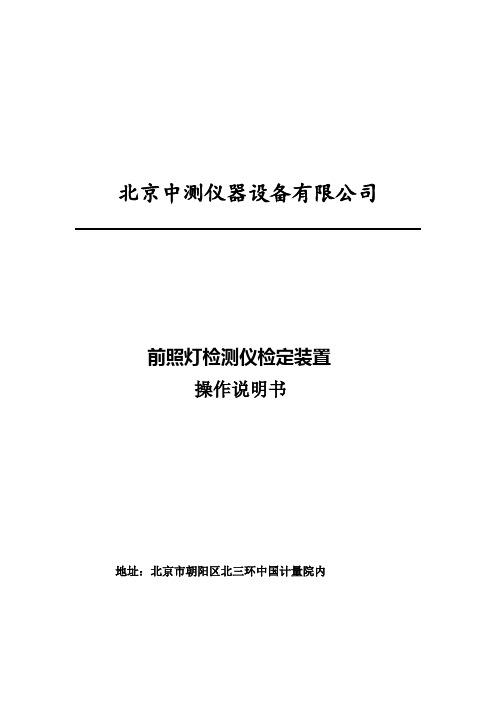

北京中测仪器设备有限公司前照灯检测仪检定装置操作说明书地址：北京市朝阳区北三环中国计量院内一、前照灯检测仪标准装置图示：二、计量性能要求(1)发光强度①为零时，发光强度的示值误差不大于±12％。

②在检定范围内的任意值时，发光强度的示值误差不大于±15％。

(3) 跟踪时间自动式前照灯仪在能接收前照灯光束照射的范围内，自动跟踪测定时间不大于20s。

(4) 疲劳性前照灯仪的疲劳性：其发光强度示值的相对变化不超过±3％。

三、仪器使用方法1、调整1) 首先将箱体安装在三脚架上，拧紧底部的锁紧旋钮。

将重锤悬挂于标准光源的正下方，然后将校准器置于被校前照灯检测仪的正前方1米或3米处（指校准器标准光源灯端面到被校前照灯检测仪受光面之间的距离，此距离应根据被校前照灯检测仪的类型而定）。

2) 利用校准器的三个水平调节旋钮将校准器调至水平状态（通过附装之水准泡观察判断）。

3) 转动校准器的角度调节旋钮，使其上下、左右角度示值为零。

4) 转动被校前照灯检测仪的光轴刻度盘旋钮，使上下、左右角度示值为零，上下左右表示方法：上=U、下=D、左=L、右=R。

（对于全自动前照灯检测仪，无此步骤）5) 调整被校前照灯检测仪的方向，使其与校准器对正。

对于手动前照灯检测仪，可通过其对准瞄准镜观测校准灯的两个准星是否均处在瞄准器的垂直分划线上。

对于全自动前照灯检测仪，可通过观测校准器的两个准星是否与被校前照灯检测仪的准星重合判断。

6) 开启校准器的电源开关，转动电压调节旋钮，使电压显示值对应于200×102cd的位置上。

如使用近光灯则不需转动电压调节旋钮。

7) 确认被校前照灯检测仪镜头与校准器标准光源灯端面之间的距离是否为正确的测定离。

9) 再次检查前照灯检测仪与校准器是否对准。

2、测量2.1 远光测量：1) 接通被校前照灯检测仪的电源。

按远光/近光切换开关选择标准光源灯或者近光灯。

2) 将校准器的发光强度调到200×10^2cd之后照射（3～5）分钟。

前照灯检验操作规范
操作规范：
1．被检机动车
1）应除去前照灯灯罩上的污垢；使轮胎气压符合规定；使蓄电池处于充足状态。

2）机动车尽可能与导轨保持垂直方向驶近检测仪，使前照灯与检测仪光电箱距离为1m。

否则应调整被检车辆位置。

2．仪器设备
1）对仪器应进行使用前的检查，光接收箱应保持水平；严禁外界强光垂直照射到光接收箱玻璃上。

2）打开检测仪和工控机的电源后，待仪器稳定5min后进行测量。

3. 检测操作步骤
1）打开检测仪电源开关，待显示屏上“远、近光指示灯从亮到灭，然后数码管显示为000”，仪器启动完成。

2）车辆沿引导线居中行驶至规定的检测距离处停止，注意车辆的纵向轴线应与引导线平行（如不平行，车辆应重新停放）；
3）置变速器于空档（自动挡车辆为P档），拉紧驻车制动，车辆电源处于充电状态（即启动发动机），开启前照灯远光灯（注意关闭雾灯等其他灯光）；
4）仪器自动搜寻被检前照灯，测量远、近光相关参数；引车员按照灯牌或者仪器指示变换远、近光。

5）在对并列的前照灯（四灯制前照灯）进行检验时，应将与受检灯相邻的灯遮蔽。

6）检测完毕,前照灯检测仪归位,车辆驶离。

注意事项：
1．应保持光电箱面板的洁净。

2．不得有强光直接照射光电箱面板。

3．前照灯检测仪底箱内的减速器均免加油，不得自行打开或加油。

4．车辆停放位置应正确，前照灯上不得有影响测量的污垢。

5．严禁测试范围内人员通行。

前照灯检测仪的使用方法前照灯检测仪的使用方法天津圣威科技为您解答：前照灯检测仪的使用一、检测前的准备1、检测仪的准备（1）在前照灯检验仪不受光状态下，检查光度计和光轴偏斜指示计的指标是否能对准机械零点。

若指标失准，可用零点调整螺钉将其调整在零点上。

（2）检查聚光透镜和反射镜的镜面有无污物或模糊不清的地方。

若有，可用柔软的布或镜头纸等擦拭干净。

（3）检查水准器的技术状况。

若水准器无气泡，要进行修理；若气泡不在红线框内时，可用水准器调节器或垫片进行调整。

（4）检查导轨是否沾有泥土或小石子等杂物。

有杂物时要扫除干净。

2、车辆的准备（1）清除前照灯上的油污。

（2）轮胎气压应符合汽车制造厂的规定。

（3）汽车蓄电池应处于充足垫状态。

TOP二、自动追踪光轴式前照灯检验仪的检验方法1、将汽车尽可能地与导轨保持垂直方向驶近检验仪，使前照灯与检验仪受光器相距3m。

2、将车辆摆正找准器使检验仪和汽车对正。

3、开亮前照灯，接通检验仪电源，用上下，左右控制开关移动检验仪位置，使前照灯光束射到受光器上。

4、按下测量开关，受光器可追踪到前照灯光轴，根据光轴偏斜指示计（标有刻度）和光度计的指示值，即可测得和发光强度。

前照灯光轴偏斜量如需调整，可一边调整前照灯的照射方向，一边观察光轴偏斜指示计，使指标回到规定范围即可。

下面以全自动前照灯检测仪为例，对其在自动检测线上的应用略加讨论。

首先,为了避免外来光线的影机前照灯检测仪应安排在自动检测线的中间工位上。

为了保证前照灯光轴与仪器受光面的垂直度,在检测仪前应有恰当的引车线。

为了保证3m的检测距离,在检测仪前应设定车位控制装置,例如光电检测装置。

仪器的导轨和光接收箱,必须按使用说明书的要求正确地安装。

检测仪的介面讯号有模拟量讯号和开关量讯号两种型别。

模拟量讯号中有发光强度讯号,光轴上下偏转角和左右偏转角讯号。

其中发光强度讯号为0-5V,光轴角讯号为-2.5-+2.5V,均采自各自的指示计电路,其幅度可由相应的输出电压调节电位器进行调整。

前照灯检测仪操作规程及维护保养操作规程：使用前应确认被测机动车前照灯的基准中心与灯光仪光接收箱正面透镜的距离为1米。

1.被测车辆的对正检测时，要求被测车辆的纵向中心线与灯光仪的光学中心线平行。

在被检车辆纵向中心线上选定前后相隔1米以上的亮点。

上下移动光箱，使受光箱侧面的准星两个点与上述两点处于同一垂直线上时，则车辆以摆正，否则，重新摆正车辆。

如果准星电与上述两点有些小偏差，可通过旋动角度调整装置的调整杆，让光接收箱在水平方向一定范围内绕立柱转动，使灯光仪与被检车辆对准。

2.前照灯远光检测步骤⑴打开被测机动车的前照灯，对于4等制前照灯，须把辅助灯或主灯的灯光遮住，然后逐盏灯检测。

⑵打开灯箱背部的反光镜盖，上下或左右移动光接收箱使被检车灯灯影中心与反光镜中心重合。

⑶观察灯箱上部屏幕板上车灯投影，调节位于光接收箱顶部“上下、左右的光轴旋转钮”使水平与垂直偏角指示灯均显示在中间的零点（即偏角指示灯全灭）。

此时左边的数码显示值为被测的前照灯的水平偏移量，右边的数码显示值为被测的前照灯的垂直偏移量，中间的数码显示值为被测的前照灯上的发光强度。

3.前照灯近光检测步骤⑴将灯光仪移至被测前照灯前面，调整光接收箱的位置使灯光仪对准被测前照灯。

⑵把灯光仪“上下、左右光轴旋钮”回至0°，打开被测近光灯，其配光特性就可以通过屏幕显出来。

如下图所示光斑似于10米屏幕上的光分布特性。

暗区15°亮区⑶对于上图的配光特性，可分别旋动灯光仪“左右、上下光轴旋钮”，使明暗截止线的水平部分与屏幕上水平方向的0°线重合，使明暗截止线的水平部分与斜线部分的拐点和水平方向0°线重合，则左右偏角值、上下偏角值读书即是明暗截止线的拐点在水平和垂直方向上的偏移量。

维护保养：仪器应保持洁净，灯箱前部的聚光透镜不得有灰尘或其他杂物，应经常用湿布进行清洗。

同时应在每月一次加适量黄油，至螺杆立柱。

以下为基本故障处理。

前照灯测试仪操作说明
⒈编制依据：GB7258-2004机动车运行安全技术条件。

⒉检测方法为屏蔽法。

检验场地应平整，屏幕与场地垂直。

⒊适用于本站维修前照灯的所有维修车辆。

⒋车辆基本状态：灯具有完好有效，安装牢靠，所有照明开关应安装牢固，开关自如，且车辆应为空载，轮胎气压正常，乘坐一名驾驶员，灯具表面物灰尘。

⒌操作方法：
（1）将车辆停置于屏幕前1米处，并与屏幕垂直，其纵向中心线与屏幕的纵向中心线重叠。

（2）被检车辆的光束位置应符合标准要求。

A、发光强度应大于15000cd，所有光轴角度均位于0°。

B、点亮和熄灭，左右偏差。

上下偏差：乘用车0.90至1.00H ；其他机动车辆0.8至0.95H
左灯偏离不超过17厘米、右偏不超过35厘米
右灯左偏左、不超过右偏35厘米
⒍符合标准要求为合格，反之为不合格。

前照灯检测仪操作规程1. 简介随着汽车的普及，道路交通越来越拥堵，为了保障行车安全，前照灯的检测显得尤为重要。

前照灯检测仪是一种用于检测汽车前照灯是否符合法定标准的设备，广泛应用于汽车售后服务站、车辆检测站等场合。

本操作规程旨在规范前照灯检测仪的正常使用，提高检测的准确性和可靠性。

2. 使用步骤2.1 准备工作•将前照灯检测仪放置于平整地面上；•接通电源，并确保电压符合设备要求；•检查检测仪电气接线是否连接正确；•打开前照灯灯光；•调整前照灯灯光方向指示器到水平位置；2.2 前照灯检测•将前照灯插入检测仪的检测孔中并按压至底部；•检查前照灯的灯光是否均匀，灯光照射范围是否符合标准；•检查前照灯的光强是否符合标准，检测仪将自动显示测量结果；•根据检测结果进行调整和维修。

2.3 操作注意事项•按照操作规程进行检测，严禁在运行中随意拆卸和更换部件；•操作前应检查检测仪是否漏电、漏油、损坏，若发现问题应及时维修；•操作人员应具有一定的电气技术和维修技能，如发现问题，应及时处理或报告；•操作人员应严格遵守电气安全操作规程，确保人身安全；•长时间使用检测仪后，应对其进行检测和清洁，保持设备的正常运行状态。

3. 结束操作•断开前照灯检测仪的电源；•拔出检测孔并清洁检测仪表面；•整理检测仪电气线路，确保接线牢固、整齐。

4. 总结前照灯检测仪是一种重要的检测设备，对于汽车维修和保养具有重要的意义。

使用前照灯检测仪时，必须按照操作规程进行操作，严格遵照要求进行检测，确保检测的准确性和可靠性，保障人员安全，切实提高检测工作的效率。

汽车前照灯检测设备操作规程1.简介汽车前照灯检测设备是车辆维修保养中常用的检测设备之一，用于检测汽车前照灯的亮度、方向等参数是否符合标准要求。

本文档旨在规范操作流程，确保汽车前照灯检测设备的正确使用。

2.准备工作•确认汽车前照灯检测设备的型号及规格是否符合要求。

•安装并连接好所有相关设备，如检测仪器、电源、数据线等。

•仔细阅读设备操作说明书，熟悉各个部件的功能及使用方法。

3.操作步骤3.1.设备设置1.将检测设备就位，与车辆正确连接，并稳定固定好。

2.打开设备电源，进行软件启动。

3.按照设备说明书要求设置相关参数，如检测方式、检测条件、环境温度等。

3.2.对车辆进行检测1.启动车辆，并进行适当的预热。

2.根据设备说明书方法，使用合适的工具将检测仪器放置锁定在合适位置。

3.启动检测仪器并开始检测，得到汽车前照灯的相关测试数据。

3.3.数据处理1.根据所得数据，进行比对分析，判定汽车前照灯是否符合标准要求。

2.如出现故障或不合格情况，及时对车辆进行修理、调整或更换。

4.注意事项1.严格按照说明书要求设置检测条件，并确保环境清洁干燥。

2.在操作时，必须保证设备及周围环境安全。

3.在操作完成之后，及时进行设备清洁并妥善保管，以免受到损害。

4.禁止擅自拆卸设备，若需要维修及更换零部件，请联系售后服务。

5.总结汽车前照灯检测设备是进行汽车保养维修必备的设备之一，正确有效的使用可以提高维修效率及工作质量。

本文档详细介绍了汽车前照灯检测设备的操作步骤及注意事项，希望能对使用者提供帮助。
