光泽度测试作业指导书
- 格式:docx
- 大小:12.99 KB
- 文档页数:5

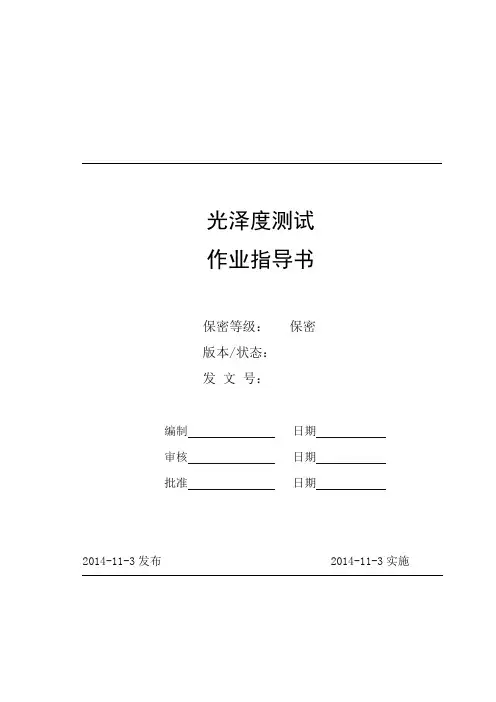

光泽度测试作业指导书
保密等级:保密版本/状态:发文号:
编制_______________ 审核_______________ 批准_______________ 日期____________ 日期____________ 日期____________
2014-11-3 发布2014-11-3 实施
《光泽度测试作业指导书》修订履历表
1目的及适用范围
本标准规定了用反射计以20°、60°或85°几何条件测定色漆漆膜、塑料、陶瓷、石材、纸张或金属材料等平面制品的镜面光泽度的测试方法。本方法不适用于含金属颜料色漆漆膜的光泽测量。
20°几何条件适用于高光泽材料(即60°镜面光泽高于70单位的材料);
85°几何条件适用于低光泽材料(即60°镜面光泽低于10单位的材料)。2参考标准
GB/T 9754-2007色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜
面光泽的测定
GB/T 8807-1988塑料镜面光泽试验方法
ISO 2813:2014色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定
ASTM D523-2014光泽度测试方法
3仪器设备
三角度光泽度测试仪
生产商:深圳市三诺仪器有限公司型号:SN-206085
4测试条件
4.1测试对象:液体漆样
4.1.1试验用底材(底材应是镜面质量的玻璃,厚度为3mm ,尺寸150 x 100mm , 玻璃最小尺寸至少应等于光照区域的长度);
4.1.2漆膜涂布器(槽深为150 ± 2 pm的块状涂布器或采用其他施涂方法);
4.2 20 °、60。和85。镜面光泽的测定方法:
4.2.1 60。条件适用于所有的漆膜,但是对于很高光泽和接近无光泽的漆膜,20°或85。也许更适用。
4.2.2 20 °条件在对高光泽漆膜(即60 °镜面光泽高于70单位的漆膜)的情况能给出更好的分辨率。
4.2.3 85。条件在对于低光泽的漆膜(即60 °镜面光泽低于10单位的漆膜)的情况能给出更好的分辨率。
5测试步骤
5.1校准
本设备共有黑色涂料及白色涂料两个校准模块并附有不同角度下的校准参考
值,在测试之前要对照测试条件对该角度(20。或60。或80 °)进行校准以保证测
注明;
7.4测试次数、每次测量值、多次测量的平均值;
7.5试验人员及试验日期。
8记录表格
8.1光泽度测试数据记录表
附加说明:
