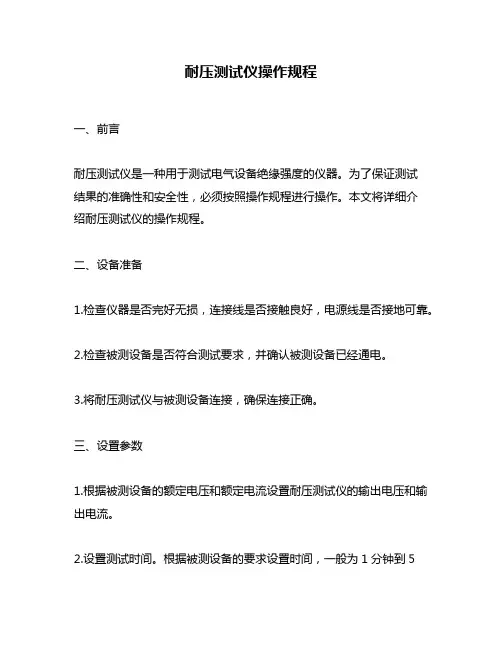

耐压测试仪操作规程

耐压测试仪操作规程一、前言耐压测试仪是一种用于测试电气设备绝缘强度的仪器。

为了保证测试结果的准确性和安全性，必须按照操作规程进行操作。

本文将详细介绍耐压测试仪的操作规程。

二、设备准备1.检查仪器是否完好无损，连接线是否接触良好，电源线是否接地可靠。

2.检查被测设备是否符合测试要求，并确认被测设备已经通电。

3.将耐压测试仪与被测设备连接，确保连接正确。

三、设置参数1.根据被测设备的额定电压和额定电流设置耐压测试仪的输出电压和输出电流。

2.设置测试时间。

根据被测设备的要求设置时间，一般为1分钟到5分钟不等。

3.设置输出模式。

根据需要选择直流或交流输出模式。

四、开始测试1.先将输出电压调整到零，再打开输出开关。

2.调节输出电压和输出电流至预定值，并开始计时。

3.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。

4.在测试结束后，先将输出开关关闭，再将输出电压调整为零。

五、测试结果处理1.将测试结果记录下来，并进行分析。

2.如果测试结果符合要求，则被测设备可以正常使用。

3.如果测试结果不符合要求，则需要进行维修或更换设备。

六、注意事项1.在操作过程中，应注意安全，避免触电事故的发生。

2.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。

3.在测试结束后，先将输出开关关闭，再将输出电压调整为零。

避免对被测设备造成损害。

4.在使用耐压测试仪时，应遵循操作规程，并按照说明书正确操作。

如有不懂之处，请咨询专业人员。

耐压测试仪操作规程5篇【第1篇】型耐压测试仪平安操作规程1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。

按下复位钮，测试灯灭，此时无高压输出。

设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。

测试时切勿将dc、ac按纽按错，以免造成误差。

2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。

测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。

试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。

严格根据标准测试及调整电压输出值。

3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。

测试时，测试亮表示高压已启动，灯灭则高压已断开。

测试时注重漏电流档位。

4．操作时必需戴好橡胶绝缘手套，坐椅和脚垫好橡胶绝缘垫，惟独在测试灯熄灭后，无高压输出状态时，才干举行被测品衔接或拆卸操作。

人离开岗位必需关机。

【第2篇】2671型耐压测试仪平安操作规程怎么写1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。

按下复位钮，测试灯灭，此时无高压输出。

设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。

测试时切勿将dc、ac按纽按错，以免造成误差。

2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。

测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。

试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。

严格根据标准测试及调整电压输出值。

3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。

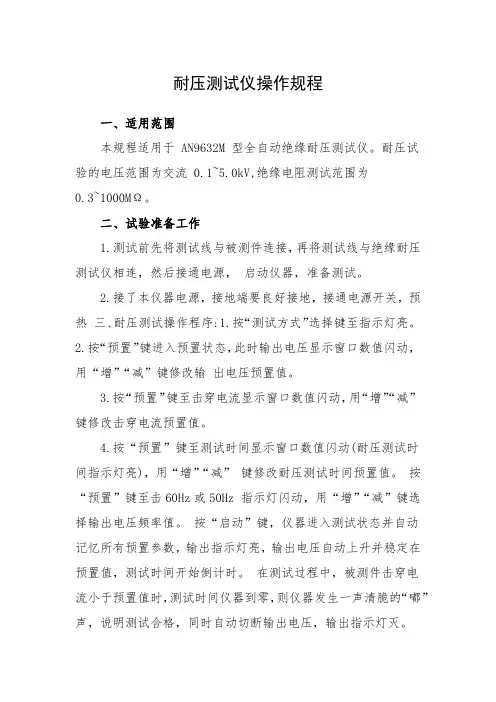

耐压测试仪操作规程一、适用范围本规程适用于 AN9632M 型全自动绝缘耐压测试仪。

耐压试验的电压范围为交流 0.1~5.0kV,绝缘电阻测试范围为0.3~1000MΩ。

二、试验准备工作1.测试前先将测试线与被测件连接，再将测试线与绝缘耐压测试仪相连，然后接通电源，启动仪器，准备测试。

2.接了本仪器电源，接地端要良好接地，接通电源开关，预热三、耐压测试操作程序:1.按“测试方式”选择键至指示灯亮。

2.按“预置”键进入预置状态，此时输出电压显示窗口数值闪动，用“增”“减”键修改输出电压预置值。

3.按“预置”键至击穿电流显示窗口数值闪动，用“增”“减”键修改击穿电流预置值。

4.按“预置”键至测试时间显示窗口数值闪动(耐压测试时间指示灯亮)，用“增”“减”键修改耐压测试时间预置值。

按“预置”键至击60Hz或50Hz 指示灯闪动，用“增”“减”键选择输出电压频率值。

按“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮，输出电压自动上升并稳定在预置值，测试时间开始倒计时。

在测试过程中，被测件击穿电流小于预置值时，测试时间仪器到零，则仪器发生一声清脆的“嘟”声，说明测试合格，同时自动切断输出电压，输出指示灯灭。

5.当被测件击穿电流大于预置值时，仪器发出“嘟-嘟”的报警声，耐压报警指示灯及击穿电流显示窗口数值闪烁(窗口显示被测件击穿电流值)，表示耐压不合格，同时自动切断输出电压，按“停止”键消除报警声，再按一次“停止”键返回到待机状态。

三、绝缘测试操作程序1.按“测试方式”选择键到指示灯亮。

2.按“绝缘电压”选择键，根据需要选择500V 或1000V 绝缘测试电压。

3.按“预置”键到测试时间显示窗口数值闪动(绝缘测试时间指示灯亮)，用“增”“减”键修改绝缘测试时间预置值。

按“启动”键后进入测试状态并自动记忆所有预置参数，输出指示灯亮测试电压自动上升并稳定在预置值，测试时间开始倒计时。

在测试过程中，被测件实际绝缘电阻大于预置值时，测试时间到零，则仪器发生一声清脆的“嘟”声，说明测试合格，同时自动切断测试电压，输出指示灯灭。

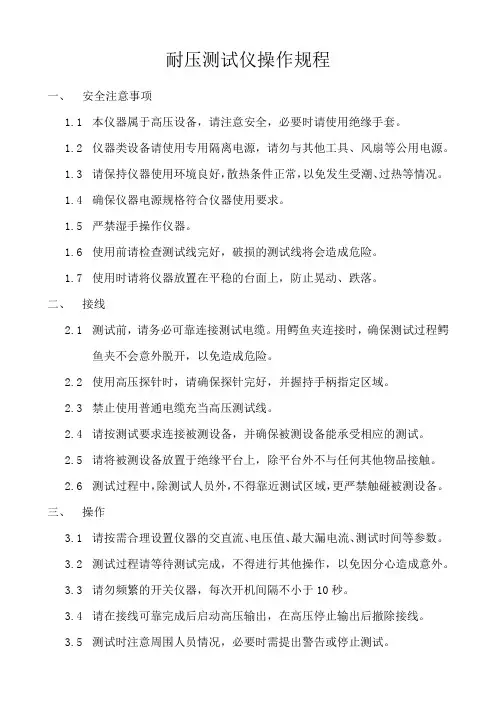

耐压测试仪操作规程
一、安全注意事项
1.1本仪器属于高压设备，请注意安全，必要时请使用绝缘手套。

1.2仪器类设备请使用专用隔离电源，请勿与其他工具、风扇等公用电源。

1.3请保持仪器使用环境良好，散热条件正常，以免发生受潮、过热等情况。

1.4确保仪器电源规格符合仪器使用要求。

1.5严禁湿手操作仪器。

1.6使用前请检查测试线完好，破损的测试线将会造成危险。

1.7使用时请将仪器放置在平稳的台面上，防止晃动、跌落。

二、接线
2.1测试前，请务必可靠连接测试电缆。

用鳄鱼夹连接时，确保测试过程鳄
鱼夹不会意外脱开，以免造成危险。

2.2使用高压探针时，请确保探针完好，并握持手柄指定区域。

2.3禁止使用普通电缆充当高压测试线。

2.4请按测试要求连接被测设备，并确保被测设备能承受相应的测试。

2.5请将被测设备放置于绝缘平台上，除平台外不与任何其他物品接触。

2.6测试过程中，除测试人员外，不得靠近测试区域，更严禁触碰被测设备。

三、操作
3.1请按需合理设置仪器的交直流、电压值、最大漏电流、测试时间等参数。

3.2测试过程请等待测试完成，不得进行其他操作，以免因分心造成意外。

3.3请勿频繁的开关仪器，每次开机间隔不小于10秒。

3.4请在接线可靠完成后启动高压输出，在高压停止输出后撤除接线。

3.5测试时注意周围人员情况，必要时需提出警告或停止测试。

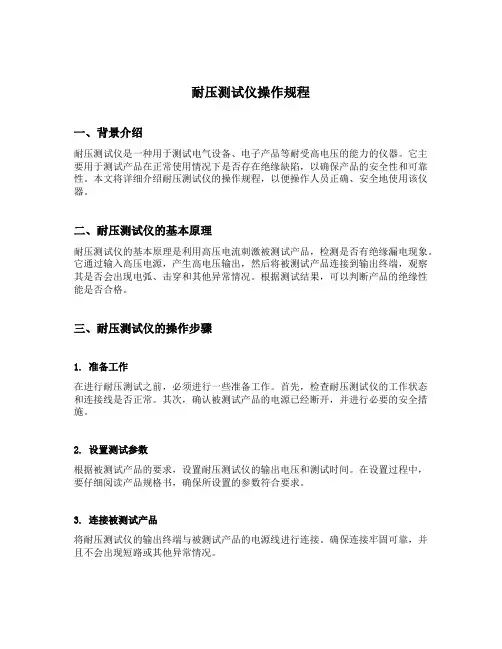

耐压测试仪操作规程一、背景介绍耐压测试仪是一种用于测试电气设备、电子产品等耐受高电压的能力的仪器。

它主要用于测试产品在正常使用情况下是否存在绝缘缺陷，以确保产品的安全性和可靠性。

本文将详细介绍耐压测试仪的操作规程，以便操作人员正确、安全地使用该仪器。

二、耐压测试仪的基本原理耐压测试仪的基本原理是利用高压电流刺激被测试产品，检测是否有绝缘漏电现象。

它通过输入高压电源，产生高电压输出，然后将被测试产品连接到输出终端，观察其是否会出现电弧、击穿和其他异常情况。

根据测试结果，可以判断产品的绝缘性能是否合格。

三、耐压测试仪的操作步骤1. 准备工作在进行耐压测试之前，必须进行一些准备工作。

首先，检查耐压测试仪的工作状态和连接线是否正常。

其次，确认被测试产品的电源已经断开，并进行必要的安全措施。

2. 设置测试参数根据被测试产品的要求，设置耐压测试仪的输出电压和测试时间。

在设置过程中，要仔细阅读产品规格书，确保所设置的参数符合要求。

3. 连接被测试产品将耐压测试仪的输出终端与被测试产品的电源线进行连接。

确保连接牢固可靠，并且不会出现短路或其他异常情况。

4. 进行测试根据设置的参数，启动耐压测试仪，开始测试过程。

在测试过程中，观察被测试产品是否出现异常现象，如电弧、击穿等。

同时，注意仪器本身是否正常工作，是否存在故障。

5. 结果判断根据测试结果，判断被测试产品的绝缘性能是否合格。

如果测试过程中发现问题，应及时停止测试，并排查问题的原因。

如果测试结果合格，可以记录测试结果，并进行后续的处理。

四、耐压测试仪的注意事项1. 安全第一在进行耐压测试之前，必须确保操作人员的安全。

要佩戴好绝缘手套和绝缘鞋，并提前做好相应的防护工作。

同时，要确保测试仪器本身的安全性和可靠性，避免发生电击等意外情况。

2. 仔细阅读说明书在操作耐压测试仪之前，务必仔细阅读相关的操作说明书，并按照说明书中的操作步骤进行操作。

如果有疑问或不清楚的地方，应及时向技术人员咨询，确保操作正确。

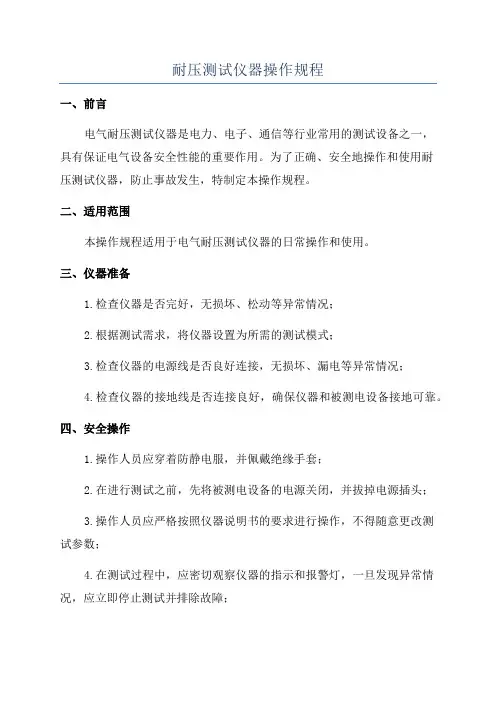

耐压测试仪器操作规程一、前言电气耐压测试仪器是电力、电子、通信等行业常用的测试设备之一，具有保证电气设备安全性能的重要作用。

为了正确、安全地操作和使用耐压测试仪器，防止事故发生，特制定本操作规程。

二、适用范围本操作规程适用于电气耐压测试仪器的日常操作和使用。

三、仪器准备1.检查仪器是否完好，无损坏、松动等异常情况；2.根据测试需求，将仪器设置为所需的测试模式；3.检查仪器的电源线是否良好连接，无损坏、漏电等异常情况；4.检查仪器的接地线是否连接良好，确保仪器和被测电设备接地可靠。

四、安全操作1.操作人员应穿着防静电服，并佩戴绝缘手套；2.在进行测试之前，先将被测电设备的电源关闭，并拔掉电源插头；3.操作人员应严格按照仪器说明书的要求进行操作，不得随意更改测试参数；4.在测试过程中，应密切观察仪器的指示和报警灯，一旦发现异常情况，应立即停止测试并排除故障；5.在更换被测电设备时，应将测试仪器的电源关闭，并等待一段时间，确保仪器内部的电荷完全放电；6.操作人员应保持仪器周围的清洁和整洁，避免杂物混入并造成故障；7.操作人员应及时对仪器进行维护和保养，定期进行校准和检测。

五、仪器存放1.仪器应存放在干燥、清洁、通风良好的地方；2.仪器存放时，应避免阳光直射、高温、潮湿等恶劣环境；3.仪器存放时，应选择稳定的平台，并避免与其他物品相互挤压；4.仪器存放时，应将仪器的电源线及各类连接线整理妥当，避免纠缠和损坏。

六、事故处理1.发生电气事故时，应立即切断电源，并进行急救措施；2.事故发生后，应立即汇报给主管领导，并进行相关记录和处理；3.事故原因应进行事故调查和分析，确保事故不再发生。

七、附则1.对于特殊型号或复杂的测试仪器，操作人员应仔细阅读仪器的说明书，并接受专业培训后方可操作；通过遵守以上操作规程，可以在使用耐压测试仪器时更加安全、准确地进行测试，提高工作效率，确保电气设备的安全性能。

同时，请注意及时关注相关法律法规的更新，以保证操作规程的合法性和合规性。

耐压测试仪操作规程耐压测试仪操作规程1. 引言耐压测试仪是用来检测电气设备、仪器仪表、电线电缆等电气产品的耐压性能的仪器。

正确操作耐压测试仪对于保障产品安全质量至关重要。

本操作规程旨在规范耐压测试仪的操作，确保测试过程准确可靠。

2. 仪器准备2.1 检查耐压测试仪是否处于正常工作状态，确保仪器的电源和仪器的各个部分均正常工作。

2.2 检查测试仪的电压和频率设置是否与被测产品要求相符。

2.3 确保测试仪的接地线连接良好，确保仪器与被测产品的连接可靠。

3. 测试准备3.1 根据被测产品的要求选择合适的测试夹具或测试线缆。

3.2 将被测产品正确连接到测试仪上，确保连接牢固可靠。

3.3 给测试仪供电，打开仪器的电源开关。

3.4 根据被测产品的要求设置测试参数，如测试电压、测试时间等。

4. 测试操作4.1 调整测试参数到初始值，设置电压为0，并设置测试时间。

4.2 打开测试仪的高压开关，通过观察仪表的读数判断仪器是否正常工作。

4.3 缓慢调节测试电压，逐渐升高至被测产品要求的电压水平，同时观察被测产品是否有异常状况。

4.4 维持被测产品在测试电压下一段时间，记录测试时间，并观察被测产品的反应。

4.5 在测试结束后，逐渐降低测试电压，直到电压为0。

4.6 关闭测试仪的高压开关，断开测试线缆或夹具。

4.7 将测试仪的电源开关关闭，断开电源供应。

4.8 如果需要继续进行下一轮测试，可以从第4.2步再次开始。

5. 测试结果记录与分析5.1 在测试过程中，及时记录每次测试的参数设置、测试时间、测试结果等关键信息。

5.2 对于出现异常的测试结果，应及时停止测试，并进行故障排查与处理。

5.3 根据测试结果进行分析，判断被测产品是否符合要求。

6. 安全注意事项6.1 在使用耐压测试仪之前，应进行必要的安全知识培训，确保操作人员理解并掌握安全操作规程。

6.2 在测试过程中，应维持测试仪周围的工作环境整洁、干燥，避免发生火灾或电击等危险。

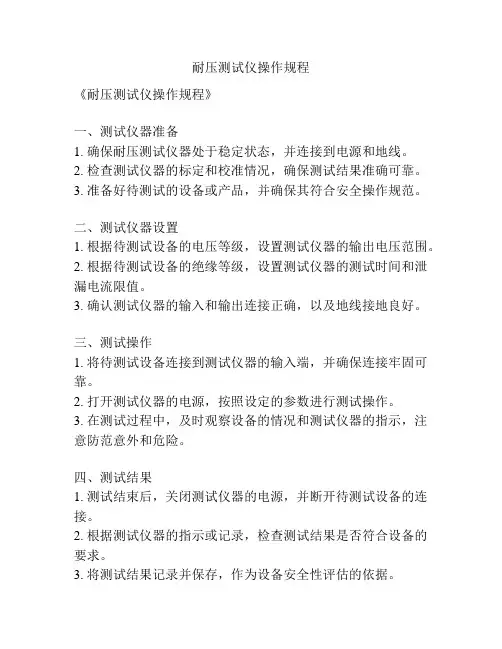

耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。

2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。

3. 准备好待测试的设备或产品，并确保其符合安全操作规范。

二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。

2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。

3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。

三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。

2. 打开测试仪器的电源，按照设定的参数进行测试操作。

3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。

四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。

2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。

3. 将测试结果记录并保存，作为设备安全性评估的依据。

五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。

2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。

3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。

六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。

2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。

3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。

以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。

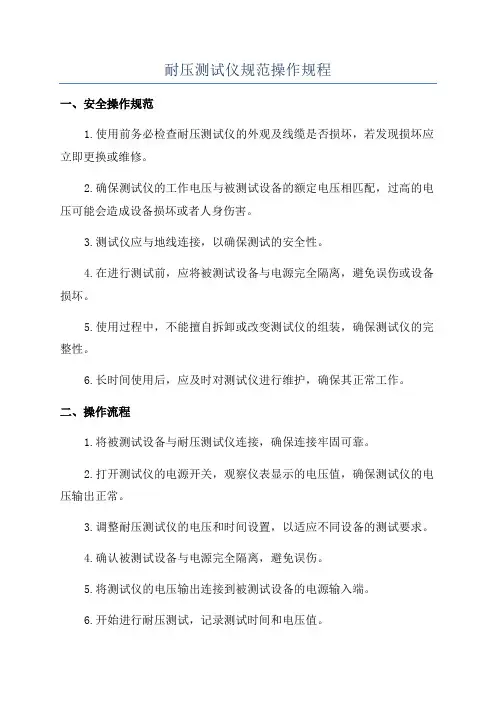

耐压测试仪规范操作规程一、安全操作规范1.使用前务必检查耐压测试仪的外观及线缆是否损坏，若发现损坏应立即更换或维修。

2.确保测试仪的工作电压与被测试设备的额定电压相匹配，过高的电压可能会造成设备损坏或者人身伤害。

3.测试仪应与地线连接，以确保测试的安全性。

4.在进行测试前，应将被测试设备与电源完全隔离，避免误伤或设备损坏。

5.使用过程中，不能擅自拆卸或改变测试仪的组装，确保测试仪的完整性。

6.长时间使用后，应及时对测试仪进行维护，确保其正常工作。

二、操作流程1.将被测试设备与耐压测试仪连接，确保连接牢固可靠。

2.打开测试仪的电源开关，观察仪表显示的电压值，确保测试仪的电压输出正常。

3.调整耐压测试仪的电压和时间设置，以适应不同设备的测试要求。

4.确认被测试设备与电源完全隔离，避免误伤。

5.将测试仪的电压输出连接到被测试设备的电源输入端。

6.开始进行耐压测试，记录测试时间和电压值。

7.测试完成后，将测试仪的电源开关关闭，并断开测试仪的电源线和被测试设备的连接线。

8.维护测试仪器，包括清洁、检查和更换损坏的零部件。

三、注意事项1.在测试过程中，严禁触摸测试仪器的输出端口，避免触电伤害。

2.若发现设备发热或异常，应立即停止测试，并检查设备是否损坏或连接是否正确。

3.耐压测试仪应放置在干燥、通风的环境中进行测试，避免水或湿气进入仪器内部。

4.使用中发现任何故障或异常情况，应立即停止使用，并进行检修或维修。

5.在测试过程中，应严格按照设备的额定电压进行测试，并在设备上标明测试日期、电压、时间等信息。

四、测试结果记录1.在测试过程中，应及时记录测试参数，包括电压、时间和测试日期等信息。

2.测试结果记录应保存至少一年，以备后续查阅和分析。

通过以上规范操作规程的执行，能够确保耐压测试仪的安全运行，保证测试结果的准确性，降低设备损坏和人身伤害的风险。

同时，规范操作规程的制定和执行也有助于提高工作效率，提升测试仪器的使用寿命。
