数控铣削加工工艺及对刀操作

万方数据万方数据２．６百分表（或千分表）对刀法（一般用于圆形工件的对刀）１）并，Ｙ向对刀。

将百分表的安装杆装在刀柄上，或将百分表的磁性座吸在主轴套筒上，移动工作台使主轴中心线（即刀具中心）大约移到工件中心，调节磁性座上伸缩杆的长度和角度，使百分表的触头接触工件的圆周面，（指针转动约０．１ｍｉｌｌ）用手慢慢转动主轴，使百分表的触头沿着工件的圆周面转动，观察百分表指针的便移情况，慢慢移动工作台的轴和轴，多次反复后，待转动主轴时百分表的指针基本在同一位置（表头转动一周时，其指针的跳动量在允许的对刀误差内，如０．０２ｍｍ），这时可认为主轴的中心就是轴和轴的原点。

２）卸下百分表装上铣刀，用其他对刀方法如试切法、塞尺法等得到ｚ轴坐标值。

２．６专用对刀器对刀法易撞坏）占用机时多（如试切需反复切量几次），人为带来的随机性误差大等缺点，已经适应不了数控加工的节奏，更不利于发挥数控机床的功能。

用专用对刀器对刀有对刀精度高、效率高、安全性好等优点，把繁琐的靠经验保证的对刀工作简单化了，保证了数控机床的高效高精度特点的发挥，已成为数控加工机上解决刀具对刀不可或缺的一种专用工具。

参考文献：［１］陈志雄．数控机床与数控编程技术［Ｍ］．北京：电子工业出版社，２００７．［２］华中数才全一操作说明书［ｚ］．武汉华中数控股份有限公司．［３］任国兴主编．数控铣床华中系统编程与操作实训［Ｍ］．北京：中国劳动社会保障出版社，２００７．传统对刀方法有安全性差（如塞尺对刀，硬碰硬刀尖收稿日期：２００９一１０—１４（上接第３８页）通过机床附带的后处理程序后即可得到控制机床运行的代码程序。

创建刀轨选择的加工参数及其他加工信息汇总列在表ｌ中。

表Ｉ加工参数及其他加工信息加工设备加工工具直径／ｍｍ板料毛坯尺寸／ｍｍ３切削连接方式固定好板料，对好刀具后，将加工代码程序输入机床，既可实现壁板零件的自动加工成形。

２．２．４成形零件机床加工完成后，得到的实际零件如图５所示。

数控铣削加工的对刀操作数控铣削加工是一种高效、精密的加工方式。

其中，对刀操作是一项关键步骤，它直接影响到加工质量和效率。

本文将介绍数控铣削加工的对刀操作方法，帮助读者更好地了解和掌握该技巧。

一、对刀操作前的准备工作1. 准备好必要的工具和设备，例如对刀仪、铣刀、卡板、卡钳等。

2. 清洁加工平台和夹具，确保其表面干净、平整。

3. 检查数控铣削机床的零点和坐标系设置是否正确。

4. 安装好铣削主轴和夹具，确认其稳定可靠，没有松动和变形的情况。

二、对刀操作步骤1. 安装对刀仪将对刀仪插入铣削主轴中，使用卡板和卡钳将其固定在主轴上，确保其与夹具垂直，并调整好高度。

2. 定义坐标系使用数控系统的坐标系界面，定义好加工坐标系和工件坐标系，并确定它们之间的转换关系。

3. 加工零点设定将铣刀对准工件的初始切入点，使用数控系统的调试界面，设定加工零点，通常为工件坐标系原点或夹具中心。

4. 对刀点坐标计算根据铣削刀具的半径和加工路径，计算出铣削切入点的坐标位置，在数控系统的坐标系界面中设定对刀点坐标。

5. 夹紧工件将待加工的工件夹紧在夹具上，设计好铣削路径和深度，调整工件位置和夹紧力度。

6. 对刀操作启动数控系统，并按照设定好的路径和深度进行自动对刀操作，观察铣刀和工件的接触情况和相对位置，根据数控系统显示器上的对刀结果信息，调整铣削主轴高度和工件位置，直到达到精确的对刀效果。

7. 对刀结果确认对刀操作完成后，使用数控系统的测量功能，对加工后的工件进行测量和检查，确保其尺寸和形状符合要求。

三、注意事项1. 在对刀操作前，必须先进行加工准备工作，特别是检查加工平台和设备的状态和功能。

2. 在对刀操作中，必须使用专业的对刀仪和铣刀，并遵守安全操作规程，防止发生意外伤害。

3. 对刀操作中，必须准确计算和设定对刀点坐标和夹紧力度，确保加工精度和效率。

4. 对刀操作完成后，必须进行对刀结果确认和工件检查，确保其质量符合要求，避免浪费时间和材料资源。

数控车床对刀原理及对刀方法对刀是数控加工中的主要操作和重要技能。

在一定条件下，对刀的精度可以决定零件的加工精度,同时，对刀效率还直接影响数控加工效率。

仅仅知道对刀方法是不够的，还要知道数控系统的各种对刀设置方式,以及这些方式在加工程序中的调用方法,同时要知道各种对刀方式的优缺点、使用条件（下面的论述是以FANUC OiMate数控系统为例）等. 1 为什么要对刀一般来说，零件的数控加工编程和上机床加工是分开进行的。

数控编程员根据零件的设计图纸，选定一个方便编程的坐标系及其原点，我们称之为程序坐标系和程序原点。

程序原点一般与零件的工艺基准或设计基准重合，因此又称作工件原点.数控车床通电后，须进行回零（参考点）操作，其目的是建立数控车床进行位置测量、控制、显示的统一基准,该点就是所谓的机床原点，它的位置由机床位置传感器决定。

由于机床回零后,刀具（刀尖）的位置距离机床原点是固定不变的，因此，为便于对刀和加工,可将机床回零后刀尖的位置看作机床原点.在图1中，O是程序原点，O’是机床回零后以刀尖位置为参照的机床原点。

编程员按程序坐标系中的坐标数据编制刀具（刀尖）的运行轨迹。

由于刀尖的初始位置（机床原点）与程序原点存在X向偏移距离和Z向偏移距离,使得实际的刀尖位置与程序指令的位置有同样的偏移距离，因此，须将该距离测量出来并设置进数控系统，使系统据此调整刀尖的运动轨迹.所谓对刀，其实质就是侧量程序原点与机床原点之间的偏移距离并设置程序原点在以刀尖为参照的机床坐标系里的坐标。

2 试切对刀原理对刀的方法有很多种，按对刀的精度可分为粗略对刀和精确对刀；按是否采用对刀仪可分为手动对刀和自动对刀；按是否采用基准刀，又可分为绝对对刀和相对对刀等。

但无论采用哪种对刀方式，都离不开试切对刀，试切对刀是最根本的对刀方法。

以图2为例，试切对刀步骤如下：①在手动操作方式下，用所选刀具在加工余量范围内试切工件外圆，记下此时显示屏中的X坐标值，记为Xa。

数控铣床对刀操作方滕一、FANUC绻统对刀操作、设置方滕 工件帺寸100*100，选用Ф10刀具1、必须完成回零操作。

2、装夹好刀具、工件。

3、选择手动方式（JOG），使刀具接近工件。

4、选择MDI方式，输入转速如M3S400，按下启动键 。

5、选择手轮方式，选择合适的位移速度。

6、选择X轴，使刀具侧刃刚好切到工人件右侧面。

7、抬起主轴（X向不能移动）。

8、按下 键进入坐标绻设定界面，接着再按下 ，此时CRT显示如下：9、帆光标移动到G54后X上，如上图，输入X55再按 软键，完成X方向对刀。

（55＝50+5，即工件宽度一半加上刀具半径，如在左侧对刀输入X－55，再测量）10、用同样的方滕试切工件里侧（Y轴正方向），帆光标移到G54后Y上，输入Y55再按键。

（如在靠近自己一侧，即Y轴负方向，输入Y－55，再测量）11、当X、Y轴设置完成后，用刀具端面轻轻接触工件上表面，当刀具刚好碰到工件时停止移到。

帆光标移到G54后Z 上，输入Z0后按下 ，完成Z方向对刀设置。

12、帆主轴抬起，把刀具移至安全位置。

　二、SIEMENS绻统对刀操作、设置方滕工件帺寸100*100，选用Ф10刀具1、必须完成回零操作。

2、装夹好刀具、工件。

3、选择手动方式（JOG），使刀具接近工件。

4、选择MDI方式，输入转速如M3S400，按下启动键 。

5、选择手轮方式，选择合适的位移速度。

6、选择X轴，使刀具侧刃刚好切到工人件右侧面。

7、抬起主轴（X向不能移动）。

8、按下―→进入坐标绻设定界面，此时CRT显示如下：9、按下软健，进入X轴设定状态，①、帆光标移到“存储在”后面的上，再用进行选择，使Basic变为G54。

②、帆光标移到“方向”后的 上，再用进行选择，使左侧刀具与工件示意图上的刀具在工件的右侧，即X轴正方向（如在左侧对刀用“选择/切换键”，帆刀具示意图上的刀具变换在左侧，即X轴负方向）③、帆光标移到“设置位置到”后 上，输入55后按 软键，完成X设定。

FANUC数控铣床对刀操作步骤
1.准备工作
在进行对刀操作之前，需要准备好以下工具和材料：对刀仪、螺丝刀、日光灯、底座块、对刀块、校验块、刀柄和对刀块夹紧螺丝等。

2.将对刀仪安装在机床上
将对刀仪安装在机床的主轴上，并用螺丝刀固定好。

3.安装刀柄和刀具
将刀柄和刀具正确安装在主轴上，并用螺丝刀夹紧。

4.移动主轴至刀具测量点
根据加工程序要求，使用机床的手动模式将主轴移动至刀具测量点，
即刀具尖端的位置。

5.设置对刀块
将底座块和校验块放置在工件上，然后将对刀块放到刀具尖端上，并
用对刀块夹紧螺丝将其固定住。

6.开启对刀程序
在机床的控制面板上选择对刀程序，并按照提示操作，开始对刀操作。

7.确认对刀结果
对刀程序运行结束后，查看对刀仪的显示结果，确认刀具尖端与刀具
所在位置的偏差。

8.调整刀具偏差
根据对刀结果，调整刀具的位置，确保刀具尖端的位置准确无误。

9.完成对刀操作
当确认刀具尖端位置准确无误后，即完成了对刀操作。

10.完善记录
在对刀操作完成后，及时将对刀结果记录下来，并保存到相应的文件中，以备将来查阅。

总结起来，FANUC数控铣床对刀操作步骤包括准备工作、安装对刀仪、安装刀柄和刀具、移动主轴至刀具测量点、设置对刀块、开启对刀程序、
确认对刀结果、调整刀具偏差、完成对刀操作和完善记录。

通过严格按照
以上步骤进行对刀操作，可以确保刀具正确安装，提高加工效率和精度，
保证产品质量。

数控铣床面板操作与对刀知识点：1、数控铣床操作面板的功能与使用方法；2、数控铣床操作说明书；3、对刀的方法4、刀具补偿概念技能点：1、能按照操作规程启动和停止机床；2、正确使用操作面板上的常用功能键；3、通过各种途径输入加工程序；4．进行对刀并确定相关参数坐标；5．正确地设置刀具参数；一、任务引入数控铣床的操作面板是由系统操作面板（CRT/MDI操作面板）和机械操作面板（也称为用户操作面板）组成。

面板上的功能开关和按键都有特定的含义。

由于数控铣床配用的数控系统不同，其机床操作面板的形式也不相同，但其各种开关、按键的功能及操作方法大同小异。

结合本校实际情况,以JM-850M数控铣床/加工中心上的Fanuc-Oi MC系统为例介绍数控铣床的操作。

二、任务分析要掌握数控铣床的操作，机床的操作面板的操作是关键，熟悉数控铣床的控制面板是操作机床的的基础，掌握操作面板上的常用功能键的使用以及机床的加工控制，是后续任务的基础。

三、相关知识（一）、Fanuc-Oi MC数控系统简介图2-1 Fanuc-Oi MC数控系统CRT/MDI面板Fanuc Oi Mate-MC数控系统面板由系统操作面板和机床控制面板三部分组成。

1、系统操作面板系统操作面板包括CRT显示区、MDI编辑面板。

如图2-1。

（1）、CRT显示区：位于整个机床面板的左上方。

包括显示区和屏幕相对应的功能软键（图2-2）。

（2）、编辑操作面板（MDI面板）：一般位于CRT显示区的右侧。

MDI面板上键的位置（如图:2-3）和各按键的名称及功能见表2-1和表2-2。

图2-2 Fanuc Oi Mate-MC数控系统CRT显示区1、功能软键2、扩展软键图2-3 MDI面板表2-1 Fanuc Oi MC系统MDI面板上主功能键与功能说明表2-2 Fanuc Oi MC系统MDI面板上其他按键与功能说明2、机床控制面板Fanuc Oi Mate-MC数控系统的控制面板通常在CRT显示区的下方（如图：2-3），各按键（旋钮）的名称及功能见表2-3。

数控加工中的对刀原理工件在机床上定位装夹后, 必须确定工件在机床上的正确位置, 以便与机床原有的坐标系联系起来。

确定工件具体位置的过程就是通过对刀来实现的, 而这个过程的确定也就是在确定工件的编程坐标系( 即工件坐标系) , 编程加工都是参照这个坐标系来进行的。

在零件图纸上建立工件坐标系,使零件上的所有几何元素都有确定的位置, 而工件坐标系原点是以零件图上的某一特征点为原点建立坐标系, 使得编程坐标系与工件坐标系重合。

对刀操作实质包含三方面内容: 第一方面是刀具上的刀位点与对刀点重合; 第二方面是编程原点与机床参考点之间建立某种联系; 第三方面是通过数控代码指令确定刀位点与工件坐标系位置。

其中刀位点是刀具上的一个基准点(车刀的刀位点为刀尖,平头立铣刀的刀位点为端面中心,球头刀的刀位点通常为球心), 刀位点相对运动的轨迹就是编程轨迹, 而对刀点就是加工零件时,刀具上的刀位点相对于工件运动的起点。

一般来说,对刀点应选在工件坐标系的原点上,这样有利于保证对刀精度, 也可以将对刀点或对刀基准设在夹具定位元件上,这样有利于零件的批量加工。

在数控立式铣加工中心加工操作中, 对刀的方法比较多,本文介绍常用的几种机内对刀操作方法。

对刀方法及其特点立式铣加工中心XY 方向对刀和Z 方向对刀的方法以及对刀仪器是不相同的, 下面把它们区分开来进行描述。

在实际对刀之前, 要确保机床已经返回了机床参考点( 机床参考点是数控机床上的一个固定基准点) , 各坐标轴回零, 这样才能建立起机床坐标系, 对刀以后才能将机床坐标系和编程坐标系有机的结合起来。

寻边器对刀精度较高, 操作简便﹑直观﹑应用广泛。

采用寻边器对刀要求定位基准面应有较好的表面粗糙度和直线度, 确保对刀精度。

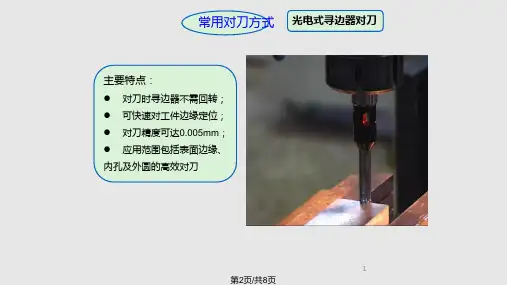

常用的寻边器有标准棒(结构简单、成本低、校正精度不高)﹑机械寻边器(要求主轴转速设定在500 左右)( 精度高、无需维护、成本适中)和光电寻边器(主轴要求不转)( 精度高, 需维护, 成本较高)等。

数控铣削加工的对刀操作1.对刀的概念对刀操作就是设定刀具上某一点在工件坐标系中坐标值的过程,对于圆柱形铣刀,一般是指刀刃底平面的中心,对于球头铣刀,也可以指球头的中心.实际上,对刀的过程就是在机床坐标系中建立工件坐标系的过程.(1)程序起始点指程序开始时,刀尖(刀位点)的初始停留点.采用G92(SIEMENS数控系统)对刀时一般也将其作为对刀点.(2)程序返回点指一把刀程序执行完毕后,刀尖返回后的停留点.一般将其作为换刀点.(3)切入点(进刀点)指在曲面的初始切削位置上,刀具与曲面的接触点.(4)切出点(退刀点)指曲面切削完毕后,刀具与曲面的接触点.(5)起始点,返回点确定原则在同一个程序中起始点和返回点最好为同一点,如果一个零件的加工需要几个程序来完成,那么这几个程序的起始点和返回点也为同一点,以免引起加工操作上的麻烦.起始点和返回点的坐标值也最好使X和Y值均为零,这样能使操作方便.因为起刀点生成G码指令为G92,G92的含义为只进行坐标变换,而不能使机床产生运动.为了确保加工后零件表面位置的准确性,对刀后必须人工使刀具的刀位点在G92指令后面规定的X,Y,Z坐标值上.如果X,Y值均为零,按工件坐标系原点对刀后不必进行X,Y方向移动,只需Z方向移到G92指令后面的Z坐标位置.起始点和返回点应定义在高出被加工零件的最高点50～100mm左右的某一位置上,即始平面,退刀平面所在的位置.这主要为了数控加工的安全性,防止碰刀,同时也考虑到数控加工的效率,使得非切削时间控制在一定的范围内.(6)切入点选择的原则在进刀或切削曲面的过程中,要使刀具不受损坏.一般来说,对粗加工而言,选择曲面内的最高角点作为曲面的切入点(初始切削点).因为该点的切削余量较小,进刀时不易损坏刀具.对精加工而言,选择曲面内某个曲率比较平缓的角点作为曲面的切入点.因为在该点处,刀具所受的弯矩较小,不易折断刀具.总之,要避免将铣刀当钻头使用,否则会因受力大,排屑不便而使刀具受损.(7)切出点选择的原则主要考虑能能够连续完整地进行曲面的加工或曲面加工时的非切削加工时间尽可能减短,换刀方便,以提高机床的有效工作时间.对被加工曲面为开放型曲面时,可选取曲面的两个角点作为切出点,按上述原则其一;若被加工曲面为封闭型曲面,则只有曲面的一个角点可作为切出点.自动编程时数控系统一般自动确定.2. 进刀,退刀方式及进刀,退刀路线的确定(1)进刀,退刀方式及进刀(引入),退刀(引出)线的概念进刀方式是指加工零件前,刀具接近工件表面的运动方式;退刀方式是指零件(或零件区域)加工结束后,刀具离开工件表面的运动方式.这两个概念对复杂表面的高精度加工来说是非常重要的.进刀,退刀线是为了防止过切,碰撞和飞边在切入前和切入后设置的引入到切入点和从切出点引出的线段.(2) 进刀,退刀方式及进刀,退刀线的确定进刀,退刀方式有如下几种:1)沿坐标轴的Z轴方向直接进行进刀,退刀该方式是数控加工中最常用的进,退刀方式.其优点是定义简单;缺点是在工件表面的进刀,退刀处会留下微观的驻刀痕迹,影响工件表面的加工精度.在铣削平面轮廓零件时,应避免在垂直工件表面的方向进行进刀和退刀.2) 沿给定的矢量方向进行进刀或退刀使用该方式要先定义一个矢量方向来确定刀具进刀和退刀运动的方向.该方式是以直线段的运动方式,切入或切出工件表面,切入或切出的直线段一般为加工轨迹的前延线或后延线,即将被加工轨迹线段向前和向后加长.3) 沿曲面的切线方向以直线进刀或退刀该方式是从被加工曲面的切线方向切入或切出工件表面.其优点是在工件表面的进刀和退刀处,不会留下驻刀痕迹,工件表面的加工精度高.4) 沿曲面的法线方向进刀或退刀该方式是以被加工曲面切入点或切出点的法线量方向切入或切出工件表面.特点与方式(1)类似.5) 沿圆孤段方向进刀或退刀该方式是刀具以圆孤段的运动方式切入或切出工件表面,引入,引出线为圆孤并且圆孤使刀具与曲面相切.6) 沿螺旋线或斜线进刀方式即在两个切削层之间,刀具从上一层的高度沿螺旋线或斜线以渐进的方式切入工件,直到下一层高度,然后开始正式切削.对于加工精度要求很高的型面加工来说,应选择沿曲面的切线方向或沿圆弧方向进刀和退刀的方式,这样不会在工件的进刀或退刀处留下驻刀痕迹而影响工件的表面加工质量.刀具或铣头与被加工表面如果在加工中发生相碰(碰撞会使得破坏被加工表面,严重时造成零件报废;损坏刀具或铣头;损坏机床精度),为防止这种现象的发生,在起始点和进刀线,返回点和退刀线之间,应该增加刀具定位运行指令.在起始点,应使刀具先运行到引入线上方某个位置上;同理,在曲面切削完毕后,在引出线的位置上应给刀具一个增量运动,使刀具在Z轴方向向上提升一个增量距离,运动后刀具位置的Z值应在安全高度或与起始点Z值一致.3. 起始平面,返回平面,进刀平面,退刀平面和安全平面的确定(1) 起始平面程序开始时刀具的初始位置所在的Z平面,叫做起始平面.如前所述,一般定义在被加工零件的最高点之上50～100mm左右的某一位置上,一般高于安全平面.其对应的高度称为起始高度.在此平面上刀具以G00速度进行.(2)返回平面是指程序结束时,刀具尖点(不是刀具中心)所在的Z平面,它也定义在高出被加工表面最高点50～100mm左右的某个位置上,一般与起始平面重合.因此,刀具处于返回平面上时是非常安全的.其对应的高度称为返回高度.刀具在此平面上也以G00速度行进.(3)进刀平面刀具以高速运行(G00)下刀至接近被切削材料时变成以进刀速度运行,这样进行可以避免撞刀.此速度转折点的位置即为进刀平面,其高度为进刀高度,也有称为接近高度的,其转折速度称为进刀速度或接近速度.此高度一般在加工面和安全平面之间,离加工面5～10mm(指刀尖点到加工面间的距离),加工面为毛坯面时取大值,加工面为已加工面时取小值.(4) 退刀平面零件(或零件区域)加工结束后,刀具以切削进给速度离开工件表面一般距离(5～10mm)后转为以高速返回安全平面,此转折位置即为退刀平面,其高度为退刀高度.(5) 安全平面指当一个曲面切削完毕后,刀具沿刀轴方向返回运行一段距离后,刀尖所在的Z平面.它一般被定义在高出被加工零件最高点10～50mm左右的某个位置上,刀具处于安全平面时是安全的,在此平面上也以G00速度运行.这样设定安全平面既能防止刀具碰伤工件,又能使非切削加工时间控制在一定的范围内.其对应的高度称为安全高度.刀具在一个位置加工完成后,退回至安全高度,然后沿安全高度移动到下一个位置再下刀进行另一个表面的加工.常用的对刀方法是手工对刀法,一般使用刀具,标准芯棒或百分表( 千分表)等工具,更方便的方法是使用光电对刀仪.4. 用G92指令(SIEMENS数控系统)建立工件坐标系的对刀方法G92指令的功能是设定工件坐标系,执行G92指令时,系统将该指令后的x,y,z的直设定为刀具当前位置在工件坐标系中的坐标,即通过设定刀具相对于工件坐标系原点的值来确定工件坐标系的原点.(1)方形工件的对刀步骤如下图所示,通过对刀将图中所示方形工件的X,Y,Z的零点设定成工件坐标系的原点.其步骤如下:1)安装工件,将工件毛坯装夹在工作台上.用手动方式分别回X轴Y轴和Z轴到机床参考点. 采用点动进给方式,手轮进给方式戓快速进给方式,分别移动X轴Y轴和Z轴,将主轴刀具先移到靠近工件的X方向的对刀基准面一工件毛坯的右侧面.2)启动主轴,在手轮进给方式转动手摇脉冲发生器慢慢移动机床X轴,使刀具侧面接触工件X方向的基准面,使工件上出现一极微小的切痕,即刀具正好碰到工件侧面.设工件长宽的实际尺寸为80 mm×100 mm ,使用的刀具直径为8 mm ,这时刀具中心坐标相对于工件X方向的位置可以计算得到:80/2十8/2=44( mm).3)停止主轴,将机床工作方式转换成手动数据输入方式,按"程序"键,进入手动数据输入方式下的程序输入状态,输入G92,按"输入"键,再输入此时刀具中心的X坐标值X44,按"输入"键.此时己将刀具中心相对于工件坐标系原点的X坐标值输入.按"循环启动"按钮执行G92 X44这一程序,这时X坐标已设定好,如果按"位置"键,屏幕上显示的X坐标值为输入的坐标值,即当前刀具中心在工件坐标系内的坐标值.4)按照上述步骤同样再对Y轴进行操作,这时刀具中心相对于工件Y轴零点的坐标为:-100/2+(-8/2)=-54(mm).在手动数据输入方式下输入G92和Y-54,并按"输入"键,这时刀具的Y坐标己设定好.5)然后对Z轴同样操作,此时刀具中心相对于工件坐标系原点的Z坐标值为Z=0 mm,输入G92和Z0,按"输入"键,这时Z坐标也已设定好.实际上工件坐标系的零点已设定到图3-58所示的位置上.(2) 圆形工件的对刀操作如果工件为圆形,以圆周作为对刀基准,用上述对刀的方法找基准面比较困难,一般使用百分表来进行对刀.如下图所示,通过对刀设定图中所示工件的工件坐标系原点.其步骤如下:1)安装工件,将工件毛坯装夹在工作台夹具上.用手动方式分别回X轴, Y轴和Z轴到机床参考点.2)对X轴和Y轴的原点.将百分表安装杆装在刀柄上,或卸下刀柄,将百分表的磁性座吸在主轴套筒上,移动工作台使主轴中心轴线(即刀具中心)大约移到工件的中心,调节磁性座上伸缩杆的长度和角度,使百分表的触头接触工件的外圆周,用手慢慢转动主轴,使百分表触头沿着工件的外圆周面移动,观察百分表指针的偏移情况,慢慢移动工作台的X轴和Y轴,反复多次后,待转动主轴时百分表的指针基本指在同一个位置,这时主轴的中心就是X轴和Y轴的原点.3)将机床工作方式转换成手动数据输入方式,输入并执行程序G92 X0 Y0 , 这时刀具中心(主轴中心) X轴坐标和Y轴坐标已设定好,此时都为零.也可以采用下列方法进行对正X轴和Y轴的原点,将标准圆柱棒替代铣刀(直径与圆柱铣刀相同)装在刀柄上,再采用手轮进给方式手摇脉冲发生器慢慢移动机床X轴,使刀具侧面在工件90°的象限点的切线方向上接近工件的外圆顶点,再沿X向运行大于R工+R刀,使圆柱棒退出后,沿YX向运行大于R工+R刀,此时,即使得圆柱棒中心在工件中心X轴的轴线是,完成了X轴方向的对正.此方法比使用百分表方式的精度略低,但此方法简单,快捷,实用.4)卸下百分表座,装上铣刀,用上述方法设定z轴的坐标值.5.用G54～G59建立工件坐标系的对刀方法。
