数控铣床加工工艺

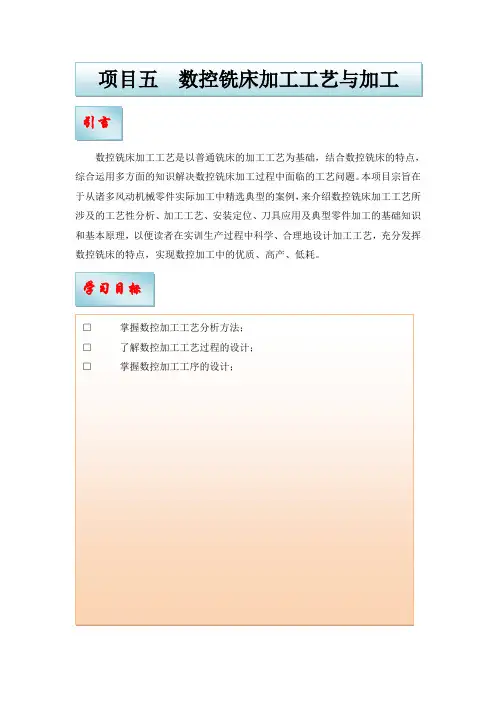

于从诸多风动机械零件实际加工中精选典型的案例，来介绍数控铣床加工工艺所涉及的工艺性分析、加工工艺、安装定位、刀具应用及典型零件加工的基础知识任务一数控铣削加工工艺任务目标◇会分析简单零件的加工工艺；◇会划分简单零件的加工工序；◇能确定零件定位及装夹方法；◇能确定简单零件的走刀路线；◇会选择合理的加工刀具和切削用量；◇会编写加工工艺卡；任务内容如果要加工下图所示活塞式空压机曲轴箱，数控铣床加工工艺准备工作步骤是什么？活塞式空压机曲轴箱一、加工工艺分析1.零件图的分析分析项目分析内容尺寸标注方法分析注意基准统一原则，减少累积误差。

零件图的完整性与正确性分析几何图素条件要求充分。

零件技术要求分析尺寸精度、形状精度、位置精度、表面粗糙度、热处理等都会影响工艺方案。

同时考虑安装、刀具、切削用量。

零件材料分析材料影响价格、切削用量、工艺方案。

零件图形的数学处理计算出几何元素的起点、终点、圆弧的圆心、两几何元素的交点或切点的坐标值。

尺寸链的计算。

2.零件的结构工艺性分析（1）采用统一的几何类型和尺寸，减少换刀，提高效率，减少成本。

（2）零件的工艺结构设计应确保能采用较大直径的刀具进行加工。

采用大直径铣刀加工，能减少加工次数，提高表面加工质量。

内槽圆角影响刀具的选择，应大些，如图5-1所示。

图5-1知识链接（3）当铣刀直径D一定时，圆角半径r越大，铣刀端刃铣削平面的面积就越小，铣刀端刃铣削平面的能力就越差，效率越低，工艺性也越差。

所以槽底圆角半径r不宜太大，如图5-2所示。

（4）统一基准定位，减少定位误差。

（5）减少刀具数量，降低成本和减少定位误差。

图5-2（6）审查与分析定位基准的可靠性。

（7）对于薄壁件、刚性差的零件，注意加强零件加工部位的刚性，防止变形的产生。

（8）分析毛坯余量的大小及均匀性。

二、数控加工工艺过程设计1.加工工序的划分（1）刀具集中分序法按所用刀具划分工序，用同一把刀具加工完所有可以加工的部位,再用第二、三把刀完成它们可以完成的其他部位。

数控铣床零件加工工艺分析与程序设计毕业论文数控铣床是一种用数控技术控制刀具在工件上进行铣削加工的设备。

在数控铣床零件加工过程中，合理的工艺分析和程序设计对于保证加工精度和提高加工效率至关重要。

本文将以数控铣床零件加工工艺分析与程序设计为研究内容，分析其重要性并提出相应的设计方法。

首先，工艺分析对于数控铣床零件加工至关重要。

工艺分析是指通过对零件特点、材料性能等进行分析，确定合理的加工方法和加工工艺参数。

在数控铣床零件加工过程中，不同的零件要求不同的加工方法和参数，只有通过工艺分析才能确定最佳的加工工艺路线和参数，以保证零件的加工质量和效率。

工艺分析还可以提前预测可能出现的问题，如加工难度较大的区域、切削力较大的位置等，从而采取相应的措施，保证加工的顺利进行。

其次，程序设计是数控铣床零件加工的核心环节。

程序设计是指根据工艺分析的结果，编写数控程序，以实现对数控铣床的控制。

程序设计的质量直接影响加工结果，良好的程序设计可以提高加工精度和效率。

在程序设计过程中，需要根据零件的几何形状、尺寸和加工要求，确定数控刀具的刀补和补偿方案，编写合理的切削路径和切削轨迹，以保证零件的尺寸精度和表面质量。

此外，程序设计还需要考虑加工过程中可能出现的问题，如加工力的控制、材料的选择等，以提高加工的效率和稳定性。

在数控铣床零件加工工艺分析与程序设计过程中，可以采取以下方法：1.对零件进行全面的分析。

包括几何形状、尺寸、材料特性等方面的分析，确定加工目标和要求。

2.根据零件的特点和加工目标，选择合适的加工方法和加工工艺参数。

如铣床的进给速度、主轴转速、切削进给量等。

3.根据工艺分析结果，编写数控程序。

程序要考虑到零件的几何形状、加工道具的特点和刀具的路径。

4.在程序设计过程中，需要进行模拟实验和试加工。

通过试验和实际加工，检验程序的准确性和可行性。

5.对程序进行评估和调整。

根据试加工和实际情况，对程序进行调整和改进，以提高加工效率和质量。

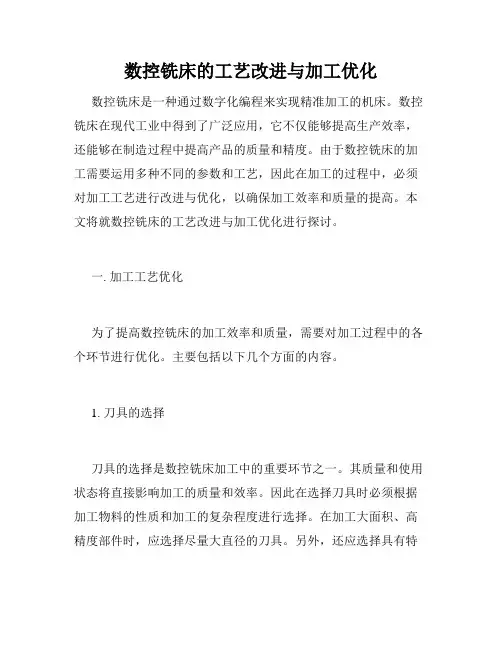

数控铣床的工艺改进与加工优化数控铣床是一种通过数字化编程来实现精准加工的机床。

数控铣床在现代工业中得到了广泛应用，它不仅能够提高生产效率，还能够在制造过程中提高产品的质量和精度。

由于数控铣床的加工需要运用多种不同的参数和工艺，因此在加工的过程中，必须对加工工艺进行改进与优化，以确保加工效率和质量的提高。

本文将就数控铣床的工艺改进与加工优化进行探讨。

一. 加工工艺优化为了提高数控铣床的加工效率和质量，需要对加工过程中的各个环节进行优化。

主要包括以下几个方面的内容。

1. 刀具的选择刀具的选择是数控铣床加工中的重要环节之一。

其质量和使用状态将直接影响加工的质量和效率。

因此在选择刀具时必须根据加工物料的性质和加工的复杂程度进行选择。

在加工大面积、高精度部件时，应选择尽量大直径的刀具。

另外，还应选择具有特殊涂层的刀具，以提高切削面的硬度和刚性，从而提高刀具寿命。

2. 工件夹紧在数控铣床中，工件夹紧是一个重要的加工环节。

对于不同形状和大小的工件，需要采用不同的夹紧方式。

在加工弯曲或不规则形状的工件时，应采用特殊的夹具，以确保工件的固定和加工的准确性。

3. 速度和进给量的调整速度和进给量的合理调整能够提高数控铣床的加工效率。

加工速度和进给速度既不能太快，也不能太慢。

在选择加工参数时要根据物料的性质和加工的需求，进行灵活调整和管理。

4. 维护保养数控铣床在运行期间需要进行维护保养。

对于常见的维护保养工作，如清洗、润滑、升温和检查等，需要定期进行。

通过保养机器，可以延长数控铣床的使用寿命，并保证加工效率和精度。

二. 加工质量的控制加工质量的控制是保证数控铣床加工质量和效率的关键。

在进行加工的过程中，需要根据加工需求和加工性质，进行质量的控制。

1. 加工前的校验在进行数控铣床加工之前，应对所需加工物料的材质进行检查。

对于存在瑕疵或缺陷的材质，要进行相应的修整。

在确定加工参数和过程之前，还需进行加工前的模拟，以确定加工的正确性和有效性。

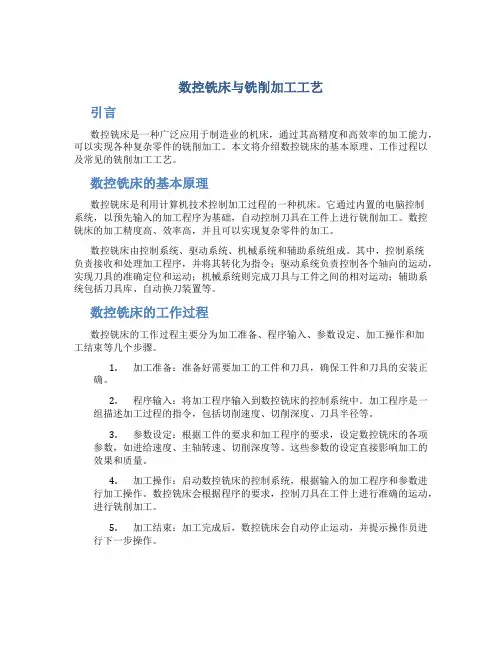

数控铣床与铣削加工工艺引言数控铣床是一种广泛应用于制造业的机床，通过其高精度和高效率的加工能力，可以实现各种复杂零件的铣削加工。

本文将介绍数控铣床的基本原理、工作过程以及常见的铣削加工工艺。

数控铣床的基本原理数控铣床是利用计算机技术控制加工过程的一种机床。

它通过内置的电脑控制系统，以预先输入的加工程序为基础，自动控制刀具在工件上进行铣削加工。

数控铣床的加工精度高、效率高，并且可以实现复杂零件的加工。

数控铣床由控制系统、驱动系统、机械系统和辅助系统组成。

其中，控制系统负责接收和处理加工程序，并将其转化为指令；驱动系统负责控制各个轴向的运动，实现刀具的准确定位和运动；机械系统则完成刀具与工件之间的相对运动；辅助系统包括刀具库、自动换刀装置等。

数控铣床的工作过程数控铣床的工作过程主要分为加工准备、程序输入、参数设定、加工操作和加工结束等几个步骤。

1.加工准备：准备好需要加工的工件和刀具，确保工件和刀具的安装正确。

2.程序输入：将加工程序输入到数控铣床的控制系统中。

加工程序是一组描述加工过程的指令，包括切削速度、切削深度、刀具半径等。

3.参数设定：根据工件的要求和加工程序的要求，设定数控铣床的各项参数，如进给速度、主轴转速、切削深度等。

这些参数的设定直接影响加工的效果和质量。

4.加工操作：启动数控铣床的控制系统，根据输入的加工程序和参数进行加工操作。

数控铣床会根据程序的要求，控制刀具在工件上进行准确的运动，进行铣削加工。

5.加工结束：加工完成后，数控铣床会自动停止运动，并提示操作员进行下一步操作。

常见的铣削加工工艺铣削是数控铣床最主要的加工工艺之一，它包括平面铣削、曲面铣削、镗削、拉削等多种形式。

平面铣削平面铣削是指将工件表面上的不规则区域修整平整的加工过程。

铣床刀具进行水平方向上的直线运动，通过多次铣削，使工件表面呈现平整的平面形状。

曲面铣削曲面铣削是指将工件表面上的曲面进行加工，使其达到指定的形状和尺寸。

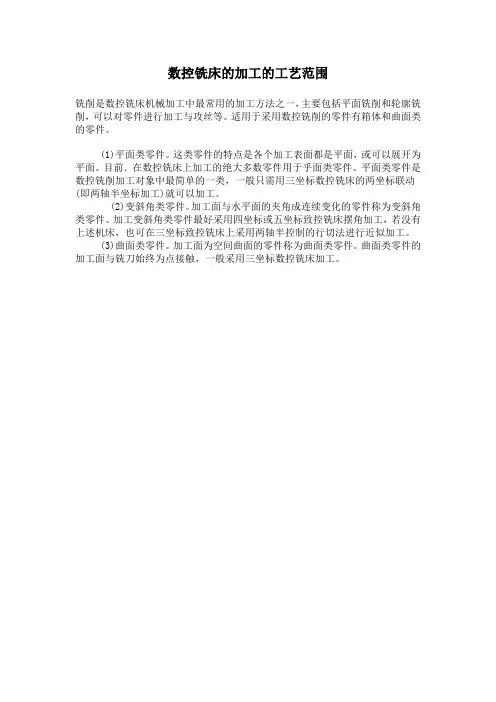

数控铣床的加工的工艺范围
铣削是数控铣床机械加工中最常用的加工方法之一，主要包括平面铣削和轮廓铣削，可以对零件进行加工与攻丝等。

适用于采用数控铣削的零件有箱体和曲面类的零件。

(1)平面类零件。

这类零件的特点是各个加工表面都是平面，或可以展开为平面。

目前．在数控铣床上加工的绝大多数零件用于乎面类零件。

平面类零件是数控铣削加工对象中最简单的一类，一般只需用三坐标数控铣床的两坐标联动(即两轴半坐标加工)就可以加工。

(2)变斜角类零件。

加工面与水平面的夹角成连续变化的零件称为变斜角类零件。

加工变斜角类零件最好采用四坐标或五坐标致控铣床摆角加工，若没有上述机床，也可在三坐标致控铣床上采用两轴半控制的行切法进行近似加工。

(3)曲面类零件。

加工面为空间曲面的零件称为曲面类零件。

曲面类零件的加工面与铣刀始终为点接触，一般采用三坐标数控铣床加工。

数控铣床零件加⼯⼯艺设计说明书技师学院毕业论⽂题⽬：数控铣床零件加⼯⼯艺设计系部：机电⼯程系专业：数控加⼯姓名：指导教师：摘要随着科学技术飞速发展和经济竞争的⽇趋激烈，机械产品的更新速度越来越快，数控加⼯技术作为先进⽣产⼒的代表，在机械及相关⾏业领域发挥着重要的作⽤，机械制造的竞争，其实质是数控技术的竞争。

数控编程技术是数控技术重要的组成部分。

从数控机床诞⽣之⽇起，数控编程技术就受到了⼴泛关注，成为CAD/CAM系统的重要组成部分。

以数控编程中的加⼯⼯艺分析及设计为出发点，着⼒分析零件图，从数控加⼯的实际⾓度出发，以数控加⼯的实际⽣产为基础，以掌握数控加⼯⼯艺为⽬标，在了解数控加⼯铣削基础、数控铣床⼑具的选⽤、数控加⼯⼯件的定位与装夹、拟定加⼯⽅案、确定加⼯路线和加⼯内容以及对⼀些特殊的⼯艺问题处理的基础上，控制数控编程过程中的误差，从⽽⼤⼤缩短了加⼯时间，提⾼了效率，降低了成本。

本⽂主要研究了轮廓和孔的数控铣削⼯艺、⼯装以及在此基础上的数控铣床的程序编制。

侧重于设计该零件的数控加⼯夹具，主要设计内容有：完成该零件的⼯艺规程（包括⼯艺简卡、⼯序卡和数控⼑具卡）和主要⼯序的⼯装设计。

并绘制零件图。

⽤G代码编制该零件的数控加⼯程序。

关键词：FANUC、数控加⼯、数控编程⽬录摘要 (2)⽬录 (3)引⾔ (4)1.数控铣 (5)2.FANUC系统 (6)2.1 FANUC系统简介 (6)2.2G代码 (10)2.3M代码....... . . (12)3零件图⼯艺分析 (14)3.1零件结构和加⼯ (14)3.2基准选择 (14)3.3⽑坯和材料的选择 (15)3.4加⼯路线的设计 (16)3.5⼑具选择 (16)3.6切削⽤量的选择 (17)3.7拟定数控切削加⼯⼯序卡 (18)3.8⼯序设计 (19)4加⼯⼯序 (20)4.1确⽴编程原点 (20)4.2编辑程序 (22)5操作步骤 (24)5.1先开机床 (24)5.2回参考点 (25)5.3参数设定 (25)结束语 (26)致谢 (27)参考⽂献 (28)引⾔毕业实践⼯作对于每⼀个即将毕业的毕业⽣来说都是⾮常重要的,它对我们以后⾛上⼯作岗位很有帮助。

毕业论文数控铣床零件加工工艺分析与程序设计1000字本文主要从数控铣床零件加工工艺分析和程序设计两方面进行论述，探讨如何使用数控铣床进行零件加工，提高零件生产的效率和精度。

一、数控铣床零件加工工艺分析数控铣床是一种高精度、高效率的金属加工设备，其加工精度和速度远远高于传统的机械加工设备。

在加工过程中，需要对零件材质、加工要求、工件定位等因素进行分析，选择合适的刀具、切削参数和加工路径。

1.零件材料数控铣床适用于各种金属材料的加工，如钢、铜、铝、铸铁等。

不同的材质有着不同的硬度、韧性和塑性，需要采用不同的切削参数和工艺。

2.加工要求零件的加工要求包括尺寸精度、表面粗糙度、几何形状等。

根据要求，选择不同的刀具和切削参数，控制加工深度和速度，保持加工精度和加工质量。

3.工件定位工件定位是数控铣床加工中重要的一环，其准确度关系到加工的精度和质量。

在定位时需要考虑工件尺寸、形状、材质和加工要求等因素，采用适当的夹具和定位方式，确保工件的固定和稳定。

二、数控铣床零件加工程序设计数控铣床加工程序是指按照设计要求和工艺要求编制的加工指令集，通常由CAD/CAM软件生成。

数控铣床加工程序设计需要根据实际加工情况进行优化和修改，从而实现加工过程的高效和精密。

1.加工路径在数控铣床加工程序中，加工路径是指刀具在工件表面上的轨迹路线。

根据零件的几何形状和加工要求，选择适当的加工路径，控制刀具的进给速度、转速和加工深度，以实现精确的加工。

2.刀具选择数控铣床加工中需要根据不同的工件形状和加工要求，选择合适的刀具。

刀具的选择要考虑切削性能、刀具材料、刀具刃数等因素，在保证加工质量的前提下，尽量提高加工效率。

3.切削参数设定切削参数包括进给速度、转速和加工深度等。

根据零件材质和加工要求，合理设置切削参数，以确保加工效率和加工质量。

同时，需要严格控制切削温度和切削力，避免对工件造成损伤。

综上所述，数控铣床零件加工工艺分析和程序设计是数控加工技术的重要组成部分，需要充分考虑实际加工情况和加工要求，优化加工方案，提高零件加工的效率和质量。

数控铣床零件加工工艺分析与程序设计毕业论文一、综述在我们的日常生活中，数控铣床扮演着至关重要的角色。

它就像是一个精密的工匠，能够按照我们的需求，打造出各种复杂的零件。

那么如何更好地利用数控铣床进行零件加工呢？这就是我们今天要探讨的主题——数控铣床零件加工工艺分析与程序设计。

当我们面对一个需要加工的零件时，首先需要考虑的是这个零件的工艺分析。

这就像我们做饭前要有个菜谱一样，知道要先放什么，后放什么才能让饭菜更美味。

对于数控铣床来说，工艺分析就像是它的“菜谱”。

我们需要了解这个零件的材料、形状、大小以及加工要求等等，才能决定如何切削、切削的深度、切削的速度等等。

这一步非常关键，因为它直接影响到后续加工的质量和效率。

接下来就是程序设计了，这一步就像是给数控铣床写“指令”。

我们知道数控铣床是通过计算机控制的，那么我们需要把工艺分析的结果转化为计算机能理解的指令。

这个过程需要专业的知识和技能，因为每一个指令都会直接影响到零件的加工效果。

写指令的过程中，我们要考虑到刀具的路径、切削的速度、换刀的时间等等，确保每一步都准确无误。

1. 背景介绍：数控铣床在现代制造业中的地位和作用走进现代化的制造车间，我们总能被那些精密的机械设备所吸引。

其中数控铣床凭借其独特的优势，在现代制造业中占据了举足轻重的地位。

它不仅仅是一台机器，更是制造业的得力助手，工业发展的得力干将。

数控铣床简单来说，就是一台通过数字化程序控制来进行零件加工的机器。

它的作用可大了去了，在现代化的生产线上，零件的精度和效率要求越来越高，这时候数控铣床就派上了用场。

它可以根据预设的程序，精确地加工出各种复杂形状的零件。

想象一下没有数控铣床的话，很多精密的机械设备可能就无法生产出来，我们的日常生活也会因此受到很大的影响。

可以说数控铣床是现代制造业的“得力助手”。

从汽车、飞机到电子产品，几乎所有的制造行业都离不开它。

随着科技的发展，数控铣床的功能也越来越强大，不仅能加工出更精密的零件，还能提高生产效率。

数控铣削加工工艺分析数控铣削加工是现代制造业中常见的加工方式之一，它使用数控铣床进行金属材料的削除加工。

与传统的手工和半自动铣削相比，数控铣削具有高效、精度高、重复性好等优点。

本文将从工艺流程、工艺参数和加工工具选择等方面，对数控铣削加工的工艺进行详细的分析。

一、工艺流程1.加工准备：明确加工件的尺寸要求、材料和加工工艺要求，并选择合适的加工刀具和夹具。

2.编写加工程序：根据零件的几何形状和加工要求，编写数控机床可识别的加工程序。

3.加工装夹：根据加工程序，选择适当的夹具和装夹方式，在数控铣床上夹紧工件。

4.设定工艺参数：根据加工材料的性质和加工要求，设置合理的切削速度、进给速度和切削深度等参数。

5.加工加工：启动数控机床，进行自动化加工，监控加工过程的稳定性和正确性。

6.加工检验：对加工后的零件进行检验，检查尺寸精度和表面质量是否符合要求。

7.加工记录：记录加工过程中的工艺参数和检验结果，以备后续生产参考。

二、工艺参数1.切削速度：是指刀具在单位时间内切削的长度。

根据加工材料的硬度和切削性能，合理选择切削速度，既能保证加工效率，又能保证刀具寿命。

2.进给速度：是指刀具在单位时间内在加工方向上移动的距离。

进给速度的选择应考虑切削力和切削表面的要求。

3.切削深度：是指刀具在一次进给过程中所削除的材料层厚度。

切削深度的选择应使得切削力合理，既能保证加工效率，又能避免切削表面的质量。

4.刀具半径补偿：数控铣床会自动根据刀具半径补偿值进行补偿，使得加工轮廓与设计轮廓一致。

5.加工顺序：根据零件的几何形状和切削力的分布情况，合理选择加工顺序，避免零件变形和加工过程中的切削力过大。

三、加工工具选择1.刀具材料：刀具材料应具有一定的硬度、耐磨性和耐冲击性，常用的刀具材料有硬质合金、高速钢和陶瓷等。

2.刀具形状：根据零件的几何形状和加工要求，选择合适的刀具形状，如平面铣刀、立铣刀、球头铣刀等。

3.切削刃数：根据加工材料的硬度和切削性能，选择合适的刀具刃数，既能保证加工效率，又能保证刀具寿命。

数控铣床加工工艺与基本编程方法
数控铣床加工工艺：
1. 首先，根据零件图纸和技术要求确定加工方案，并确定所需切削工具。

2. 然后，选择合适的数控铣床，将工件安装在工作台上。

3. 进行数控编程，包括输入程序、设定刀具半径、设定切削速度、进给速度等参数。

4. 开始加工，进行粗加工、半精加工和精加工，直至加工完毕。

5. 进行检查和修整，确保零件尺寸和表面质量符合要求。

基本编程方法：
1. 编程前，先要熟悉CNC铣床的结构和控制系统。

2. 根据零件图纸，确定加工坐标系和工件坐标。

3. 设定刀具半径和长度。

4. 设定切削参数，包括切削速度、进给速度、切削深度、切削宽度等。

5. 根据加工要求，编写加工程序，包括加工路径、加工顺序、切削参数、停留时间等。

6. 进行程序调试和修正，确保加工质量。

7. 加工时，要根据加工进程进行参数调整，并进行及时的刀具更换和润滑保养。
