双进双出钢球磨煤机简介

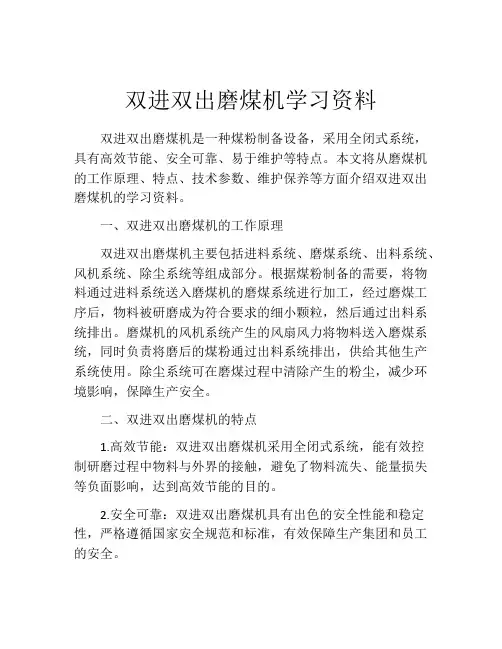

双进双出磨煤机学习资料双进双出磨煤机是一种煤粉制备设备，采用全闭式系统，具有高效节能、安全可靠、易于维护等特点。

本文将从磨煤机的工作原理、特点、技术参数、维护保养等方面介绍双进双出磨煤机的学习资料。

一、双进双出磨煤机的工作原理双进双出磨煤机主要包括进料系统、磨煤系统、出料系统、风机系统、除尘系统等组成部分。

根据煤粉制备的需要，将物料通过进料系统送入磨煤机的磨煤系统进行加工，经过磨煤工序后，物料被研磨成为符合要求的细小颗粒，然后通过出料系统排出。

磨煤机的风机系统产生的风扇风力将物料送入磨煤系统，同时负责将磨后的煤粉通过出料系统排出，供给其他生产系统使用。

除尘系统可在磨煤过程中清除产生的粉尘，减少环境影响，保障生产安全。

二、双进双出磨煤机的特点1.高效节能：双进双出磨煤机采用全闭式系统，能有效控制研磨过程中物料与外界的接触，避免了物料流失、能量损失等负面影响，达到高效节能的目的。

2.安全可靠：双进双出磨煤机具有出色的安全性能和稳定性，严格遵循国家安全规范和标准，有效保障生产集团和员工的安全。

3.易于维护：磨煤机的维护和保养较为简单，具有自动化控制功能，可远程追踪设备运行状况，实现及时维护和故障处理，减少了操作风险和人力成本。

4.操作简单：双进双出磨煤机易于控制和操作，可实现自动生产线运行，有效提高生产效率和产品质量。

三、双进双出磨煤机的技术参数双进双出磨煤机的技术参数主要包括磨损程度、磨削容量、电机功率、噪音和净重，具体如下：1.磨损程度：双进双出磨煤机采用高质量耐磨材料，具有强大的抗磨损能力，保证设备长期稳定运行。

2.磨削容量：不同型号的双进双出磨煤机具有不同的磨削容量，可根据生产需求选择合适的设备型号。

3.电机功率：由于双进双出磨煤机采用先进的电机驱动技术，设备具有出色的稳定性和高效性能，可根据需要选择不同功率的电机进行使用。

4.噪音：双进双出磨煤机配备了专业的降噪系统和材料，磨煤机的生产噪音能够被降低至国家标准以下。

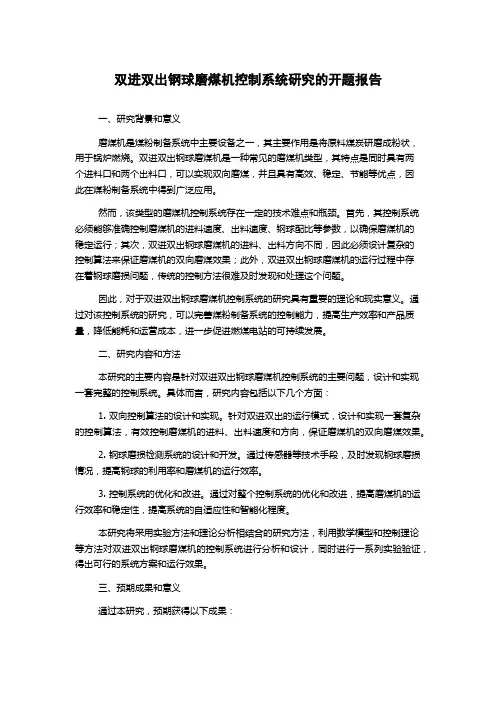

双进双出钢球磨煤机控制系统研究的开题报告一、研究背景和意义磨煤机是煤粉制备系统中主要设备之一，其主要作用是将原料煤炭研磨成粉状，用于锅炉燃烧。

双进双出钢球磨煤机是一种常见的磨煤机类型，其特点是同时具有两个进料口和两个出料口，可以实现双向磨煤，并且具有高效、稳定、节能等优点，因此在煤粉制备系统中得到广泛应用。

然而，该类型的磨煤机控制系统存在一定的技术难点和瓶颈。

首先，其控制系统必须能够准确控制磨煤机的进料速度、出料速度、钢球配比等参数，以确保磨煤机的稳定运行；其次，双进双出钢球磨煤机的进料、出料方向不同，因此必须设计复杂的控制算法来保证磨煤机的双向磨煤效果；此外，双进双出钢球磨煤机的运行过程中存在着钢球磨损问题，传统的控制方法很难及时发现和处理这个问题。

因此，对于双进双出钢球磨煤机控制系统的研究具有重要的理论和现实意义。

通过对该控制系统的研究，可以完善煤粉制备系统的控制能力，提高生产效率和产品质量，降低能耗和运营成本，进一步促进燃煤电站的可持续发展。

二、研究内容和方法本研究的主要内容是针对双进双出钢球磨煤机控制系统的主要问题，设计和实现一套完整的控制系统。

具体而言，研究内容包括以下几个方面：1. 双向控制算法的设计和实现。

针对双进双出的运行模式，设计和实现一套复杂的控制算法，有效控制磨煤机的进料、出料速度和方向，保证磨煤机的双向磨煤效果。

2. 钢球磨损检测系统的设计和开发。

通过传感器等技术手段，及时发现钢球磨损情况，提高钢球的利用率和磨煤机的运行效率。

3. 控制系统的优化和改进。

通过对整个控制系统的优化和改进，提高磨煤机的运行效率和稳定性，提高系统的自适应性和智能化程度。

本研究将采用实验方法和理论分析相结合的研究方法，利用数学模型和控制理论等方法对双进双出钢球磨煤机的控制系统进行分析和设计，同时进行一系列实验验证，得出可行的系统方案和运行效果。

三、预期成果和意义通过本研究，预期获得以下成果：1. 设计和实现一套高效、稳定的双进双出钢球磨煤机控制系统，能够实现双向磨煤、控制钢球配比、检测钢球磨损等功能。

1、机器的用途双进双出磨煤机用于煤粉磨制，是直吹式制粉系统的主体设备，它主要配套于大型火力发电厂的锅炉，也可用于化工、建材和磷矿等部门作为制粉的设备。

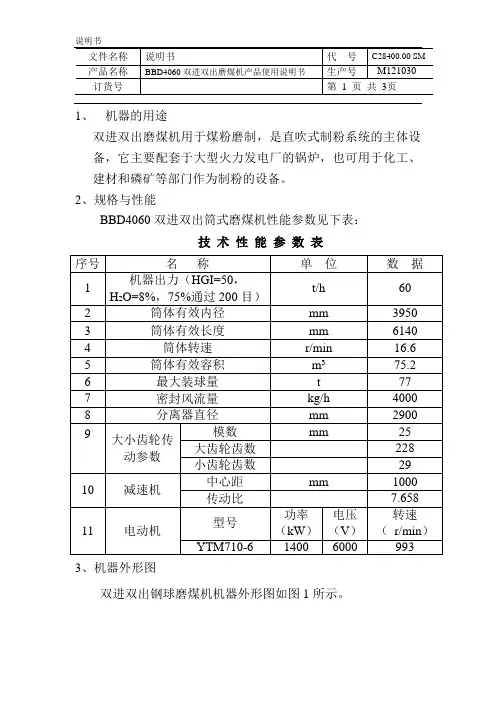

2、规格与性能BBD4060双进双出筒式磨煤机性能参数见下表：技术性能参数表3、机器外形图双进双出钢球磨煤机机器外形图如图1所示。

4、结构特征与工作原理双进双出磨煤机由磨机筒体、螺旋输送装置、静压主轴承、密封风装置、混料箱、分离器、大小齿轮主传动系统，主轴承润滑系统，大齿轮喷射润滑系统，压差和噪声测料位系统和慢速传动系统等组成，并与给煤机相连接。

同时还配以加球装置，煤粉截止阀，隔音罩等辅助装置。

粒度为0~30mm的原煤，通过速度自动控制的给煤机送至料斗落下，经过混料箱并在此得到旁路风的预干燥，通过落煤管而到达位于中空轴心部的螺旋输送装置中。

输送装置随磨机筒体做旋转运动，使原煤通过中空轴进入磨机筒体内。

磨机的筒体内按照工艺流程的要求，装有一定量的钢球（直径为φ50，φ40，φ30的钢球一定的比例混合后装入磨机），在磨机筒体旋转过程中，由于钢球对原煤的冲砸和相互摩擦，煤块逐渐被磨制成煤粉。

通过一次热风由中空轴内的中空管进入磨机，使原煤和煤粉进一步得到干燥，并将煤粉从原煤进入口的相反方向吹出磨机筒体，带有煤粉的一次热风在磨机出口再一次与旁路风混合，通过煤粉管路进入磨机上方的分离器。

分离器装有位置可调的叶片，通过调整叶片的位置，可以实现出口煤粉细度的调节和控制。

合格的煤粉从分离器上方出口直接送往锅炉燃烧器，而不合格的煤粉则依靠惯性和重力的作用，通过回煤管返回磨机，再次进行研磨。

5、润滑系统：润滑系统包括主轴承润滑系统和大齿轮喷射润滑系统。

其如何使用见各自的产品使用说明书。

6、现场应对石棉制品、固体废弃物、液体废弃物注意环保处理。

7、机器的安装，调整和试运转见BBD双进双出磨煤机安装使用说明书。

执行，其代号为C20400.00SM-1。

8、机器的操作规程见BBD双进双出磨煤机试运行操作规范。

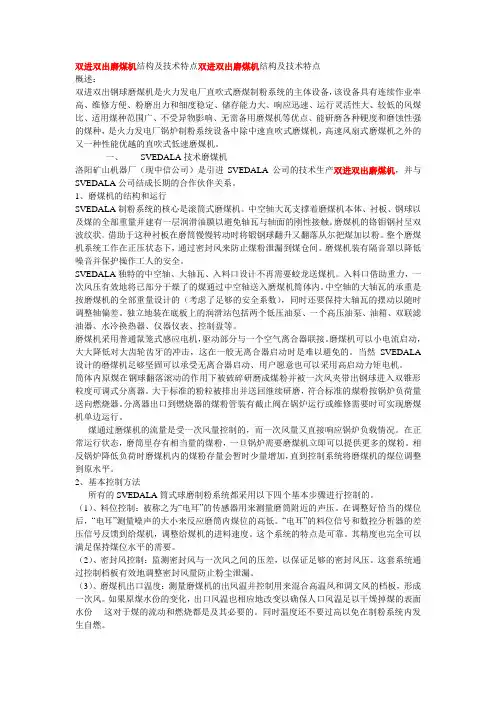

双进双出磨煤机结构及技术特点双进双出磨煤机结构及技术特点概述：双进双出钢球磨煤机是火力发电厂直吹式磨煤制粉系统的主体设备，该设备具有连续作业率高、维修方便、粉磨出力和细度稳定、储存能力大、响应迅速、运行灵活性大、较低的风煤比、适用煤种范围广、不受异物影响、无需备用磨煤机等优点、能研磨各种硬度和磨蚀性强的煤种，是火力发电厂锅炉制粉系统设备中除中速直吹式磨煤机，高速风扇式磨煤机之外的又一种性能优越的直吹式低速磨煤机。

一、SVEDALA技术磨煤机洛阳矿山机器厂（现中信公司）是引进SVEDALA公司的技术生产双进双出磨煤机，并与SVEDALA公司结成长期的合作伙伴关系。

1、磨煤机的结构和运行SVEDALA制粉系统的核心是滚筒式磨煤机。

中空轴大瓦支撑着磨煤机本体、衬板、钢球以及煤的全部重量并建有一层润滑油膜以避免轴瓦与轴面的刚性接触。

磨煤机的铬钼钢衬呈双波纹状。

借助于这种衬板在磨筒慢慢转动时将锻钢球翻升又翻落从尔把煤加以粉。

整个磨煤机系统工作在正压状态下，通过密封风来防止煤粉泄漏到煤仓间。

磨煤机装有隔音罩以降低噪音并保护操作工人的安全。

SVEDALA独特的中空轴、大轴瓦、入料口设计不再需要蛟龙送煤机。

入料口借助重力，一次风压有效地将已部分干燥了的煤通过中空轴送入磨煤机筒体内。

中空轴的大轴瓦的承重是按磨煤机的全部重量设计的（考虑了足够的安全系数），同时还要保持大轴瓦的摆动以随时调整轴偏差。

独立地装在底板上的润滑站包括两个低压油泵、一个高压油泵、油箱、双联滤油器、水冷换热器、仪器仪表、控制盘等。

磨煤机采用普通鼠笼式感应电机，驱动部分与一个空气离合器联接。

磨煤机可以小电流启动，大大降低对大齿轮齿牙的冲击，这在一般无离合器启动时是难以避免的。

当然SVEDALA 设计的磨煤机足够坚固可以承受无离合器启动、用户愿意也可以采用高启动力矩电机。

筒体内原煤在钢球翻落滚动的作用下被破碎研磨成煤粉并被一次风夹带出钢球进入双锥形粒度可调式分离器。

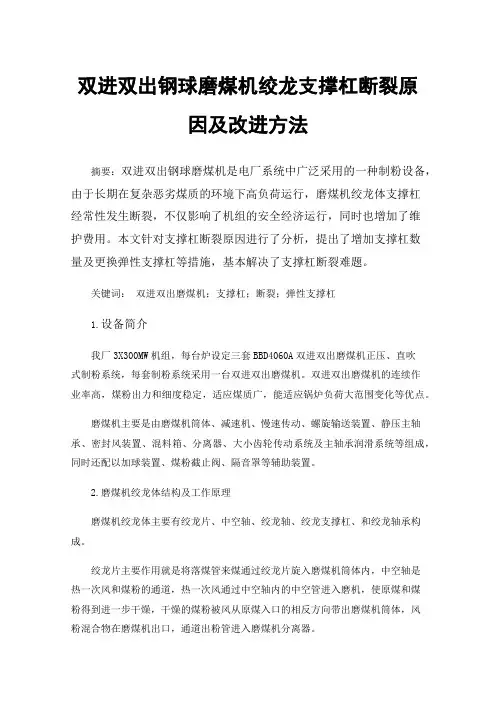

双进双出钢球磨煤机绞龙支撑杠断裂原因及改进方法摘要：双进双出钢球磨煤机是电厂系统中广泛采用的一种制粉设备，由于长期在复杂恶劣煤质的环境下高负荷运行，磨煤机绞龙体支撑杠经常性发生断裂，不仅影响了机组的安全经济运行，同时也增加了维护费用。

本文针对支撑杠断裂原因进行了分析，提出了增加支撑杠数量及更换弹性支撑杠等措施，基本解决了支撑杠断裂难题。

关键词：双进双出磨煤机；支撑杠；断裂；弹性支撑杠1.设备简介我厂3X300MW机组，每台炉设定三套BBD4060A双进双出磨煤机正压、直吹式制粉系统，每套制粉系统采用一台双进双出磨煤机。

双进双出磨煤机的连续作业率高，煤粉出力和细度稳定，适应煤质广，能适应锅炉负荷大范围变化等优点。

磨煤机主要是由磨煤机筒体、减速机、慢速传动、螺旋输送装置、静压主轴承、密封风装置、混料箱、分离器、大小齿轮传动系统及主轴承润滑系统等组成，同时还配以加球装置、煤粉截止阀、隔音罩等辅助装置。

2.磨煤机绞龙体结构及工作原理磨煤机绞龙体主要有绞龙片、中空轴、绞龙轴、绞龙支撑杠、和绞龙轴承构成。

绞龙片主要作用就是将落煤管来煤通过绞龙片旋入磨煤机筒体内，中空轴是热一次风和煤粉的通道，热一次风通过中空轴内的中空管进入磨机，使原煤和煤粉得到进一步干燥，干燥的煤粉被风从原煤入口的相反方向带出磨煤机筒体，风粉混合物在磨煤机出口，通道出粉管进入磨煤机分离器。

3.绞龙体支撑杠断裂的原因分析及影响3.1支撑杠断裂原因3.1.1绞龙体中心没找好，安装或更换绞龙支撑杠时，绞龙体四周与中空轴管距离不一致，导致中心误差大，绞龙体在运行过程中会出现晃动现象，加剧绞龙支撑杠损坏程度。

3.1.2绞龙支撑杠在安装时，支撑杠安装时必须垂直与绞龙体，不能有倾斜现象，如安装倾斜会导致在运行中支撑杠受力不均，产生应力加速支撑杠螺纹根部处断裂。

3.1.3绞龙体的绞龙片被原煤中的石块、木块等杂物卡住，磨煤机落煤管下部内衬脱落卡涩绞龙，都会致使绞龙体在运行过程中出现晃动现象，若不及时清理杂物，将会导致绞龙支撑杠受力矩过大断裂。

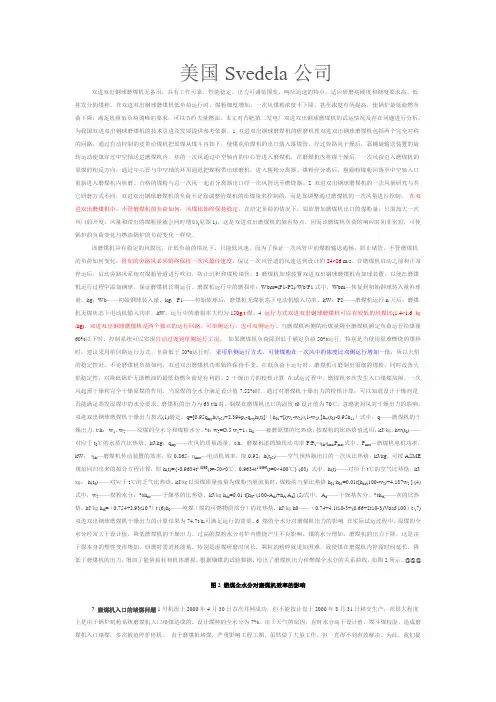

美国Svedela公司双进双出钢球磨煤机无备用，具有工作可靠、性能稳定、出力可调范围宽、响应迅速的特点，适应研磨高硬度和细度要求高、低挥发分的煤种。

在双进双出钢球磨煤机低负荷运行时，煤粉细度增加，一次风煤粉浓度不下降，甚至浓度有所提高，使锅炉最低稳燃负荷下降，满足机组低负荷调峰的要求，可以节约大量燃油。

本文对合肥第二发电厂双进双出钢球磨煤机的试运情况及存在问题进行分析，为我国双进双出钢球磨煤机的技术引进及发展提供参考依据。

1 双进双出钢球磨煤机的研磨机理双进双出钢球磨煤机包括两个完全对称的回路，通过自动控制的皮带给煤机把原煤从煤斗内卸下，使煤从给煤机的出口落入落煤管，经过旁路风干燥后，靠螺旋输送装置的旋转运动使煤穿过中空轴送进磨煤机内。

热的一次风通过中空轴内的中心管进入磨煤机，在磨煤机内将煤干燥后，一次风按进入磨煤机的原煤的相反方向，通过中心管与中空轴的环形通道把煤粉带出球磨机，进入粗粉分离器。

煤粉经分离后，粗颗粒煤粉回落至中空轴入口重新进入磨煤机内研磨。

合格的煤粉与总一次风一起由分离器出口经一次风管送至燃烧器。

2 双进双出钢球磨煤机的一次风量研究与其它研磨方式不同，双进双出钢球磨煤机的负荷不是靠调整给煤机的给煤量来控制的，而是靠调整通过磨煤机的一次风量进行控制。

在双进双出磨煤机中，不管磨煤机的负荷如何，风煤比始终保持稳定。

在给定负荷的情况下，如欲增加磨煤机出口的煤粉量，只需加大一次风门的开度，风量和带出的煤粉量就会同时增加(见图1)。

这是双进双出磨煤机的独有特点，因而该磨煤机负荷的响应时间非常短，可使锅炉的负荷变化与燃油锅炉的负荷变化一样快。

该磨煤机具有稳定的风煤比，在低负荷的情况下，只能低风速，而为了保证一次风管中的煤粉输送通畅，防止堵管，不管磨煤机的负荷如何变化，附加的旁路风必须始终保持一次风最佳速度，保证一次风管道的风速达到设计的24~26 m/s。

在磨煤机启动之前和正常停运后，启动旁路风系统对煤粉管道进行吹扫，防止沉积和煤粉堵管。

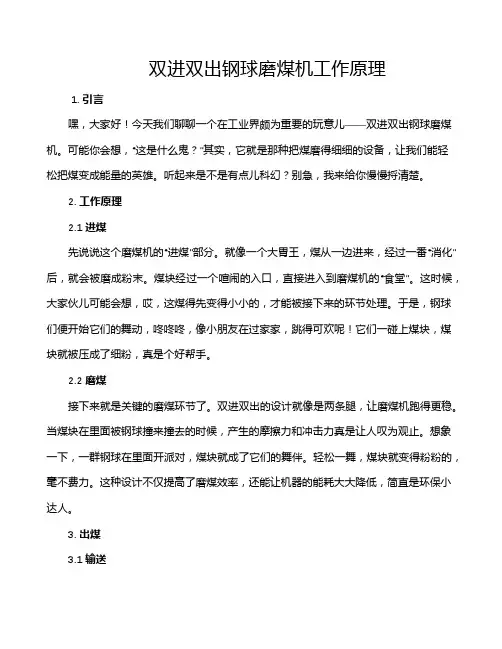

双进双出钢球磨煤机工作原理1. 引言嘿，大家好！今天我们聊聊一个在工业界颇为重要的玩意儿——双进双出钢球磨煤机。
