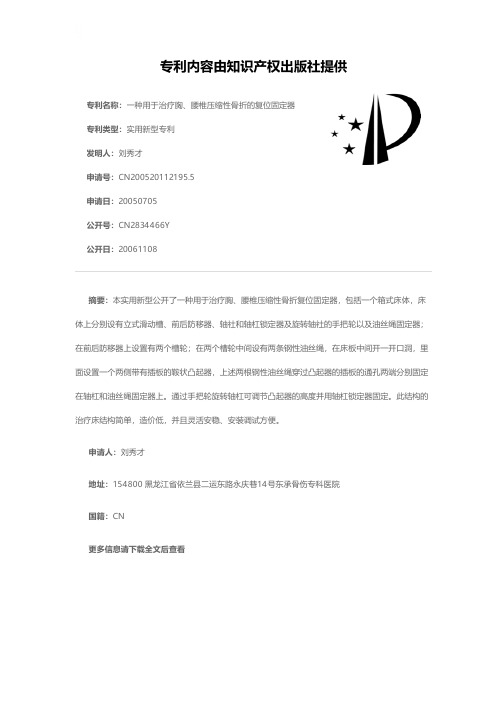

专利名称:一种用于治疗胸、腰椎压缩性骨折的复位固定器专利类型:实用新型专利
发明人:刘秀才
申请号:CN200520112195.5
申请日:20050705
公开号:CN2834466Y
公开日:
20061108
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种用于治疗胸、腰椎压缩性骨折复位固定器,包括一个箱式床体,床体上分别设有立式滑动槽、前后防移器、轴社和轴杠锁定器及旋转轴社的手把轮以及油丝绳固定器;在前后防移器上设置有两个槽轮;在两个槽轮中间设有两条钢性油丝绳,在床板中间开一开口洞,里面设置一个两侧带有插板的鞍状凸起器,上述两根钢性油丝绳穿过凸起器的插板的通孔两端分别固定在轴杠和油丝绳固定器上。
通过手把轮旋转轴杠可调节凸起器的高度并用轴杠锁定器固定。
此结构的治疗床结构简单,造价低,并且灵活安稳、安装调试方便。
申请人:刘秀才
地址:154800 黑龙江省依兰县二运东路永庆巷14号东承骨伤专科医院
国籍:CN
更多信息请下载全文后查看。

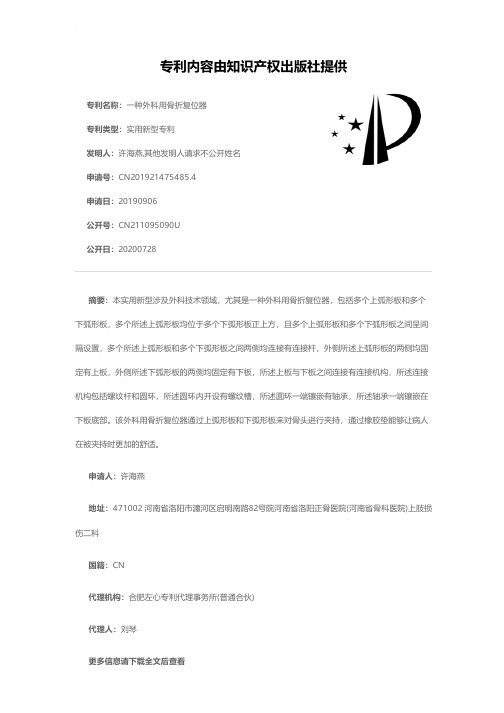

专利名称:一种外科用骨折复位器
专利类型:实用新型专利
发明人:许海燕,其他发明人请求不公开姓名申请号:CN201921475485.4
申请日:20190906
公开号:CN211095090U
公开日:
20200728
专利内容由知识产权出版社提供
摘要:本实用新型涉及外科技术领域,尤其是一种外科用骨折复位器,包括多个上弧形板和多个下弧形板,多个所述上弧形板均位于多个下弧形板正上方,且多个上弧形板和多个下弧形板之间呈间隔设置,多个所述上弧形板和多个下弧形板之间两侧均连接有连接杆,外侧所述上弧形板的两侧均固定有上板,外侧所述下弧形板的两侧均固定有下板,所述上板与下板之间连接有连接机构,所述连接机构包括螺纹杆和圆环,所述圆环内开设有螺纹槽,所述圆环一端镶嵌有轴承,所述轴承一端镶嵌在下板底部。
该外科用骨折复位器通过上弧形板和下弧形板来对骨头进行夹持,通过橡胶垫能够让病人在被夹持时更加的舒适。
申请人:许海燕
地址:471002 河南省洛阳市瀍河区启明南路82号院河南省洛阳正骨医院(河南省骨科医院)上肢损伤二科
国籍:CN
代理机构:合肥左心专利代理事务所(普通合伙)
代理人:刘琴
更多信息请下载全文后查看。

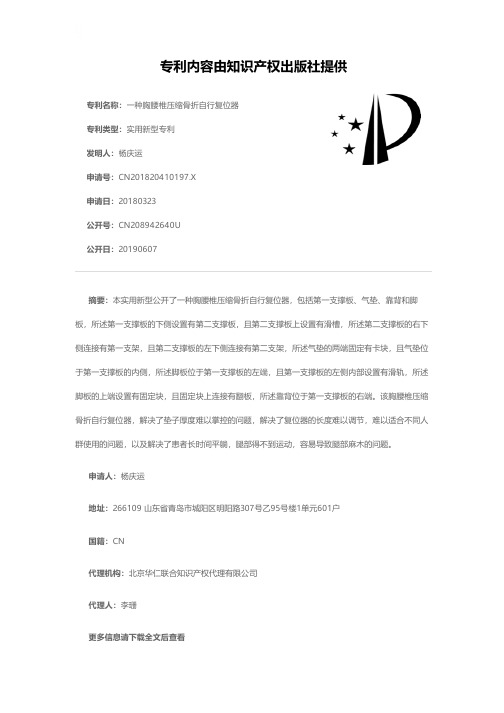

专利名称:一种胸腰椎压缩骨折自行复位器专利类型:实用新型专利
发明人:杨庆运
申请号:CN201820410197.X
申请日:20180323
公开号:CN208942640U
公开日:
20190607
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种胸腰椎压缩骨折自行复位器,包括第一支撑板、气垫、靠背和脚板,所述第一支撑板的下侧设置有第二支撑板,且第二支撑板上设置有滑槽,所述第二支撑板的右下侧连接有第一支架,且第二支撑板的左下侧连接有第二支架,所述气垫的两端固定有卡块,且气垫位于第一支撑板的内侧,所述脚板位于第一支撑板的左端,且第一支撑板的左侧内部设置有滑轨,所述脚板的上端设置有固定块,且固定块上连接有翻板,所述靠背位于第一支撑板的右端。
该胸腰椎压缩骨折自行复位器,解决了垫子厚度难以掌控的问题,解决了复位器的长度难以调节,难以适合不同人群使用的问题,以及解决了患者长时间平躺,腿部得不到运动,容易导致腿部麻木的问题。
申请人:杨庆运
地址:266109 山东省青岛市城阳区明阳路307号乙95号楼1单元601户
国籍:CN
代理机构:北京华仁联合知识产权代理有限公司
代理人:李珊
更多信息请下载全文后查看。

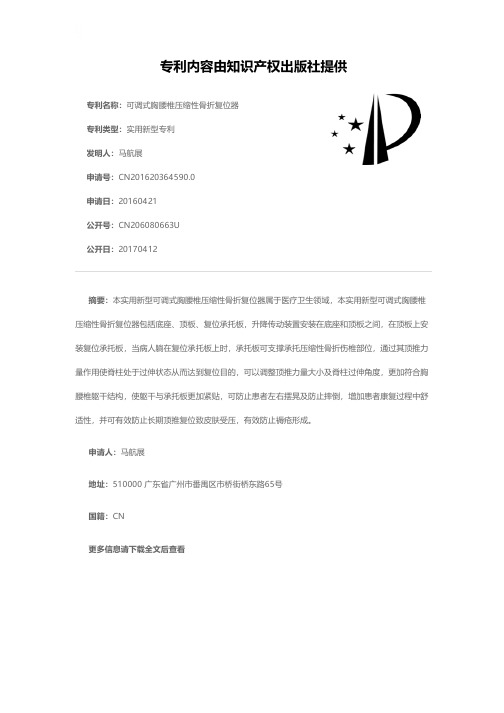

专利名称:可调式胸腰椎压缩性骨折复位器专利类型:实用新型专利
发明人:马航展
申请号:CN201620364590.0
申请日:20160421
公开号:CN206080663U
公开日:
20170412
专利内容由知识产权出版社提供
摘要:本实用新型可调式胸腰椎压缩性骨折复位器属于医疗卫生领域,本实用新型可调式胸腰椎压缩性骨折复位器包括底座、顶板、复位承托板,升降传动装置安装在底座和顶板之间,在顶板上安装复位承托板,当病人躺在复位承托板上时,承托板可支撑承托压缩性骨折伤椎部位,通过其顶推力量作用使脊柱处于过伸状态从而达到复位目的,可以调整顶推力量大小及脊柱过伸角度,更加符合胸腰椎躯干结构,使躯干与承托板更加紧贴,可防止患者左右摆晃及防止摔倒,增加患者康复过程中舒适性,并可有效防止长期顶推复位致皮肤受压,有效防止褥疮形成。
申请人:马航展
地址:510000 广东省广州市番禺区市桥街桥东路65号
国籍:CN
更多信息请下载全文后查看。
专利名称:新型骨科复位器专利类型:实用新型专利
发明人:袁野,顾京,莫刚
申请号:CN201820895792.7申请日:20180611
公开号:CN209032789U
公开日:
20190628
专利内容由知识产权出版社提供
摘要:本实用新型公开了新型骨科复位器,包括底座,所述底座两侧固定连接有固定柱,两组所述固定柱之间下部固定连接有滑杆,所述滑杆上设有刻度线,所述滑杆上套有两组滑套,两组所述滑套上均设有锁紧螺栓,两组所述滑套顶部均固定连接有夹杆,两组所述夹杆中部均固定连接有夹持件,两组所述夹杆顶端均固定连接有连杆,两组所述连杆另一端与螺杆铰接,两组所述固定柱之间上部固定连接有固定杆,所述螺杆穿过固定杆,所述螺杆上螺接有固定盘;本实用新型不仅复位固定效果好,而且在固定时可以根据病人的骨折部位的大小来进行调节夹持件,方便病人的康复。
申请人:遵义市第一人民医院
地址:563002 贵州省遵义市汇川区凤凰北路98号
国籍:CN
代理机构:郑州意创知识产权代理事务所(特殊普通合伙)
代理人:韩晓莉
更多信息请下载全文后查看。
专利名称:一种骨折复位加压器专利类型:实用新型专利
发明人:周凤兰
申请号:CN200820020770.2申请日:20080425
公开号:CN201192395Y
公开日:
20090211
专利内容由知识产权出版社提供
摘要:一种骨折复位加压器,属于医疗器械装置技术领域。
有些病人的骨创伤部位不能用打石膏的形式来定位,这就造成病人要相对静止不动以有利于骨伤愈合,此种情况病人很难坚持很容易产生厌烦情绪。
该实用新型的技术方案为:充气加压袋(3)固定在缠绕带(4)上,带开关(5)的气管(6)与充气加压袋(3)固定连接相通,在缠绕带(4)的两端分别固定有右系带(1)和左系带(2)。
它的优点是:把缠绕带绕在病人骨创伤部位处并用右系带和左系带配合扎紧,然后通过气管向充气加压袋内充气给骨创伤部位进行加压定位,它结构设计合理实用,病人用上它可稍微在床上进行活动也不影响骨创伤部位的愈合,使用它有利于加快病情治疗。
申请人:周凤兰
地址:272111 山东省济宁市市中区任城路28号济宁骨伤医院
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920340583.0(22)申请日 2019.03.18(73)专利权人 河南省洛阳正骨医院(河南省骨科医院)地址 471000 河南省洛阳市瀍河回族自治区启明南路82号(72)发明人 马文龙 (74)专利代理机构 北京权智天下知识产权代理事务所(普通合伙) 11638代理人 王新爱(51)Int.Cl.A61B 17/88(2006.01)(54)实用新型名称一种骨科复位钳(57)摘要本实用新型公开了一种骨科复位钳,涉及医疗器械技术领域,其包括固定板,所述固定板的正面开设有通孔,所述通孔内设置有滑杆,所述滑杆的外表面套接在滑套的内表面,且滑杆的前端与按钮的背面固定连接,所述按钮的背面与弹簧的前端固定连接,所述弹簧的后端与滑套的正面固定连接,且弹簧套接在滑杆的外表面,所述滑杆的后端与卡板的正面固定连接,所述卡板的正面设置有第一卡齿。
该骨科复位钳,通过手持环、钳柄、按钮、滑杆、滑套、弹簧、卡板、第一卡齿和第二卡齿之间的相互配合,从而能够更好的完成对骨折部位紧固程度的控制,因此,不易出现骨头滑脱的现象,不仅保证了手术操作的稳定性,还给医疗人员的工作带来了方便。
权利要求书1页 说明书3页 附图2页CN 209808512 U 2019.12.20C N 209808512U权 利 要 求 书1/1页CN 209808512 U1.一种骨科复位钳,包括固定板(1),其特征在于:所述固定板(1)的正面开设有通孔(2),所述通孔(2)内设置有滑杆(3),所述滑杆(3)的外表面套接在滑套(5)的内表面,且滑杆(3)的前端与按钮(4)的背面固定连接,所述按钮(4)的背面与弹簧(6)的前端固定连接;所述弹簧(6)的后端与滑套(5)的正面固定连接,且弹簧(6)套接在滑杆(3)的外表面,所述滑杆(3)的后端与卡板(7)的正面固定连接,所述卡板(7)的正面设置有第一卡齿(8),所述第一卡齿(8)与第二卡齿(9)啮合,所述第二卡齿(9)设置在固定板(1)的背面。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920537210.2
(22)申请日 2019.04.19
(73)专利权人 虞佩
地址 201102 上海市闵行区平吉路688弄42
号202室
(72)发明人 虞佩
(74)专利代理机构 上海尚象专利代理有限公司
31335
代理人 李立藏
(51)Int.Cl.
A61B 17/66(2006.01)
(54)实用新型名称
压缩骨折复位器
(57)摘要
本实用新型公开了一种压缩骨折复位器,包
括骨开口器和骨支撑器;所述骨开口器包括受力
压板、管体和刀口,且三者一体成型;所述受力压
板位于所述管体的一端,所述刀口位于所述管体
的另一端;所述骨支撑器包括扭力扳手、扭力推
进装置、旋转连接杆和折叠支撑装置;所述扭力
扳手安装在所述扭力推进装置的前端,所述旋转
连接杆的一端连接所述扭力推进装置的末端,所
述旋转连接杆的另一端连接至所述折叠支撑装
置。
本方案在实施手术时定位精确、复位轻柔,不
会导致骨块碎裂,且能够大量减少了自体的骨量
损耗。
权利要求书1页 说明书3页 附图2页CN 209884288 U 2020.01.03
C N 209884288
U
权 利 要 求 书1/1页CN 209884288 U
1.一种压缩骨折复位器,其特征在于,包括骨开口器和骨支撑器;所述骨开口器包括受力压板、管体和刀口,且三者一体成型;所述受力压板位于所述管体的一端,所述刀口位于所述管体的另一端;所述骨支撑器包括扭力扳手、扭力推进装置、旋转连接杆和折叠支撑装置;所述扭力扳手安装在所述扭力推进装置的前端,所述旋转连接杆的一端连接所述扭力推进装置的末端,所述旋转连接杆的另一端连接至所述折叠支撑装置。
2.如权利要求1所述的压缩骨折复位器,其特征在于,所述受力压板呈方环形。
3.如权利要求1所述的压缩骨折复位器,其特征在于,所述管体呈方管状,且在管壁上设有刻度。
4.如权利要求1所述的压缩骨折复位器,其特征在于,所述刀口是由四个斜面刀片拼接而成的管状刀口。
5.如权利要求1所述的压缩骨折复位器,其特征在于,所述扭力推进装置包括螺旋杆和套管;所述套管包括螺旋套管和延长边;所述螺旋杆置于所述螺旋套管内。
6.如权利要求5所述的压缩骨折复位器,其特征在于,所述螺旋杆的上半段设有螺纹,其下半段未设置螺纹。
7.如权利要求6所述的压缩骨折复位器,其特征在于,所述螺旋套管的内壁上半段设有螺纹,其下半段未设置螺纹。
8.如权利要求5所述的压缩骨折复位器,其特征在于,所述螺旋套管的管径与所述管体的管径相匹配。
9.如权利要求5所述的压缩骨折复位器,其特征在于,所述折叠支撑装置包括交叉托举杆和撑板;所述交叉托举杆的顶部与所述撑板连接,所述交叉托举杆的底部一端与所述旋转连接杆连接,其底部另一端固定在所述延长边的末端。
10.如权利要求9所述的压缩骨折复位器,其特征在于,所述旋转连接杆包括推杆和连接轴承,所述连接轴承与所述螺旋杆的末端连接,所述推杆一端与所述连接轴承连接,其另一端与所述交叉托举杆的底部连接。
