1 电阻和变阻器 课件 2024-2025学年物理沪科版九年级全一册

1 电阻和变阻器 课件 2024-2025学年物理沪科版九年级全一册

三、变阻器
做一做
沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？ 你认为灯泡的亮度为什么会这样变化？
现象 当电阻丝连入电路中的长度变短时，灯 泡亮度_变__亮___,表明电路中电流__变__大___。 反之，灯泡亮度__变__暗___。
结论 改变电阻丝连入电路中的_长__度___， 可以改变接入电路中的电阻。
对大多数导体来说（比如金属），温度越高，电阻越大。
但也有少数导体（比如半导体），温度越高，电阻越小。
总结
导体的电阻是导体本身的一种性质，它的大小与导体 的材料、长度、横截面积、温度等因素有关。
在材料、横截面积相同时，导体的长度越长，电阻越 大 。 在材料、长度相同时，导体的横截面积越小，电阻越 大 。 在长度、横截面积相同时，导体的材料不同，电阻 不同。 对大多数导体来说（比如金属），导体的温度越高，电阻 越大 。
第十五章 探究电路 第1节 电阻和变阻器
新知导入
-
+
水在水管中流动会受到阻力，那么电荷在导体中定向移动会受到阻力吗？
学习目标
1.认识电阻的概念，知道电阻是导体本身的一种性质等。 2.会用控制变量法探究出影响电阻大小的因素。 3.理解电阻的大小与导体的材料、长度、横截面积及温度有关。 4.知道滑动变阻器的构造，画出它在电路图中的符号，理解变 阻器的工作原理。 5.初步了解变阻箱及其读数方法。
有几种连接方式？
C A
D
C
B
A
D B
C
D
C
D
A
B
A
B
(二)电阻箱 电阻箱是一种可以调节电阻大小、并且能够显示电阻阻值的变阻器。
旋钮式电阻箱
内部结构
读数方法：指针所指数值乘以倍率后相加

《变阻器(第二课时)》教案

《变阻器(第二课时)》教案

《变阻器（第二课时）》教案知能演练提升能力提升1.下图是滑动变阻器的四种接线方法。

把它们分别连接在电路中,当滑片向左移动时,滑动变阻器接入电路的电阻变大的接法是()2.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是()A.1 AB.2 AC.3 AD.不能确定3.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是()A.C接N点,A接M点B.D接N点,C接M点C.B接N点,A接M点D.D接N点,B接M点4.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点5.如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与滑动变阻器滑片固定在一起,同步运动。

握力为零时,滑片处于a端。

L是一个电阻不变的指示灯,力量计由一个电流表改装而成。

使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。

有关此握力计的说法正确的是()A.握力越大灯泡越暗,力量计的示数越大B.改装成的力量计的零刻度线就是原电流表的零刻度线C.握力越大,电路总电阻越小,总电流越大D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短6.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮7.如图所示,闭合开关S,发现灯泡L1亮,L2不亮。

调节滑动变阻器滑片P,L1变亮,L2始终不亮,出现这一现象的原因可能是()A.滑动变阻器断路B.滑动变阻器短路C.灯泡L2短路D.灯泡L2断路8.如图所示,电路中一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变小,另一根导线应与滑动变阻器的(选填“A”“C”或“D”)接线柱连接;滑动变阻器是通过改变连入电路中电阻丝的来改变电阻大小的。

滑动变阻器

滑动变阻器

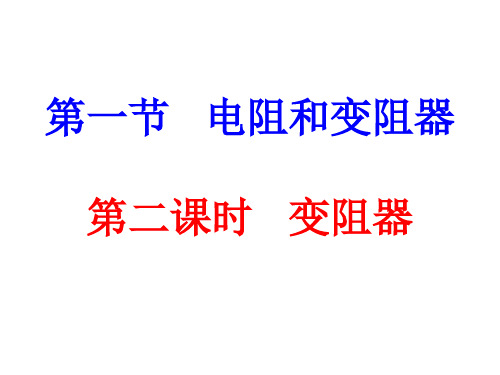

第一节 电阻和变阻器 第二课时 变阻器
一、滑动变阻器：
实物及名称：
结构示意图：
C P
A
1、元件符号：
D P
B
2、原理：
滑动变阻器是通过改变接入电路中的电阻线的 _长_度___，来逐渐改变连入电路中的_电__阻__大小。
P
A
B
3、作用： （1）逐渐改变电路中的__电__流____大小，或调节导体
两端__电__压___大小；（2）__保_护__电__路____。
4、滑动变阻器上标有“5Ω 3A”的字样, 其中的 “5Ω”表示：该__滑__动__变__阻__器__的__最__大__电__阻__是__5_Ω_________;
“3A”表示：该_滑__动__变__阻__器__允__许__通__过__的__最__大__的__电__流__值__是_。3A
使用 的 接线 柱
A、D 1
A、C 2
B、D 3
B、C 4
A、B 5
C、D
连入电路 P移动 的电阻线 方向
AP
AP
向左
BP
向左
BP
向左
AB
向左
CD
向左
向左
电阻线 电阻 长度 大小
电流表 灯泡 示数 亮度
变小 变小
变小 变小
变大 变大
变亮 变亮
变大 变大
变大 变大
变小 变小
变暗 变暗
不变 不变
不变 不变
不变 不变
不变 不变
11、如图所示，是一种自动测定油箱油面高度的装 置。R2是滑动变阻器，它的金属片连在杠杆的一端。 其工作原理是：当油箱内油面上升时，浮标随之一起 上升，金属滑片P向下滑，变阻器R2连入电路中的电阻 变__小___，电路中电流变__大___，油量表（由电流表改 装而成）示数变__大___,表示油量增加；反之…….
