第十四章 探究电路 第一节 电阻和变阻器
水管中的水阻 类比 导体中的电阻
• 水在水管中流动会受到“阻碍作用”，可 以称为水阻，水阻小的水管中水大流 ， 水阻大的水管中水小流____。
• 类比可知：电荷在导体中的定向移动也会 受到阻碍作用，可叫电阻，电阻_小__的导线 中电流大，电阻_大__的导线中电流小。
3.一个滑动变阻器铭牌上标有“20Ω 1A”的字 样，它的意思是指变阻器的 ( D )
(A)电阻最小值是20Ω,允许通过的最大电流是1A (B)电阻最小值是20Ω,允许通过的最小电流是1A (C)电阻最大值是20Ω,允许通过的最小电流是1A (D)电阻变化范围是0－20Ω,允许通过的最大电流 是1A
1、 探究电阻的大小与长度的关系
应该控制导体的__材__料__和_横__截_面__积_ 不变,观察比较 导体的长度发生变化时,导体中的电流的变化，再推 断导体电阻的变化情况.
2、探究电阻的大小与横截面积的关系
应该控制导体的__材__料___和__长___度__不变,观察比
较导体的粗细发生变化时,导体中电流的变化。再推 断导体电阻的变化情况.
C P
A
D P
B
3、滑动变阻器原理
• 导体的电阻是导体 本身的一种性质， 它的大小决定于导 体的材料、长度和 横截面积要想改变 导体的电阻有哪些 方法？
• 原理 通过改变接入电路 中电阻线的长度来 改变电阻的.从而改 变电路中的电流。
4、滑动变阻器的使用
滑动变阻器使用方法
1、串联在要控制的电路中 2、四个接线柱中接两个,原则: 一上一下 3、开关闭合前应将滑片放在变阻器最大
4.滑动变阻器是靠改变接入电路中的电＿阻＿丝＿长＿度 来改变电阻的器件。
5.如图示，当把滑动变阻器接入电路后，滑片P 向右滑动时，电路电阻变大，此时与电路相连接 的接线柱应是 （ C ）
导线代号 A
B
C
D
E
F
G
长度/米
1 0.5 1.5 1 1.2 1.5 0.5
横截面积/ 毫米2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰 铜
钨
镍 铬
锰 铜
钨
锰 铜
镍 铬
滑动变阻器
电阻箱
2、滑动变阻器的构造
1.实物及名称
①金属棒 ②滑片P
C
D
④瓷筒
A
B
⑤支架
③线圈
A、B、C、D为接线柱
2.结构示意图和符号
请阅读第64页第2、3两段后填空
1、导体对电流的 阻碍作叫用做电阻，用 表示R。
2、电阻单位是欧姆，简称 欧，符号是 。还Ω有两个
单位分别是
和千欧（k Ω ）。 兆欧（M Ω ）
3、单位换算 1M Ω= 106 Ω 1K Ω= 103 Ω
5.3M Ω= 5.3 x103 KΩ ，1.8 KΩ = 1.8 x103Ω ， 4.2M Ω= 4.2 x106 Ω
6、在做“研究电阻大小的因素”的实验时，为了便于研究，采用控制
变量的方法，每次需挑选两根合适的导线，测出通过它们的电流，然后 进行比较，最后得出结论。 （1）为了研究电阻与导体材料的关系，应选用的两根导线是 C F ； （2）为了研究电阻与导体长度的关系，应选用导线C和导线 G ； （3）为了研究电阻与 横截面积 的关系，应选用导线A和导线D
特别提醒
• 导线、开关、电流表－－电阻很小， 可以看做没有电阻，R=0Ω
• 电压表－－电阻很大，可以看做 断路，R=∞Ω
• 1、电阻用字母 R 表示，其单名称是 欧姆 ， 简称 欧 ，符号是 Ω 。
• 2、把电线减去一半后，电阻是增大还是减小？ • 3、两根相同的导线，电阻一样，把它们合并成
为一根导线后，电阻是变大还是变小？为什么？
3、探究电阻的大小与材料的关系
应该控制导体的_长__度____和_横__截_面__积_不变,观察比
较导体的材料发生变化时,导体中电流的变化。再推 断导体电阻的变化情况.
提示：在电压不变的情况下，导体 中的电流越大，其电阻越小。

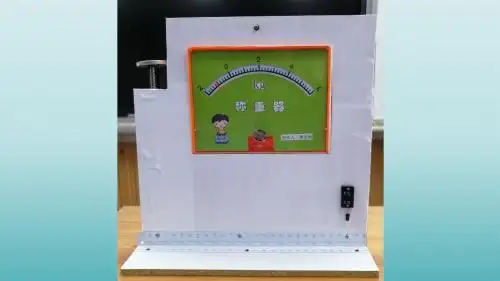

实验1：探究电阻与导体 长度的关系 结论：在导体的材料、横 截面积相等时，导体越长， 电阻越大。 实验2：探究电阻与导体 横截面积的关系
阻值的位置 你能猜想一下变阻器上的“1A20Ω”的含义吗? 最大允许通Байду номын сангаас电流：1A，最大电阻：20Ω
变阻箱
一 特点 能表示出接入电路中电阻大小 读数方法
1、判断一下: 如果要灯的亮度增加，滑片要怎样移动？
2.如图所示,要使灯泡的亮度变小,则必须 使变阻器接入电路部分的电阻变__大___.电流表 的示数变__小___,滑动触头P应向__右____移动.
4、常见的定值电阻在电路图中的符号：
常见用电器正常工作时的电阻阻值
常见用电器（功率P/W） 白炽电灯（15W） 白炽电灯（60W）
电阻R/Ω 3227 807
电熨斗（600W）
80.7
电烤箱（900W）
54
电炉（1000W）
48.4
由信息窗可知：用电器的功率越大的用电器，其电阻越小。
提出问题
导体的电阻大小与导体的哪些因素有关呢？
猜想与假设
1、电阻的大小可能与导体的长短有关。 2、电阻的大小可能与导体的材料有关。 3、电阻的大小可能与导体的粗细有关。 4、电阻的大小可能与导体的温度有关。 5、电阻的大小可能与···················有关。
今天重点探究电阻与导体的
长度、横截面积、材料的关系。
制定计划与设计实验
方法提示： 这是一个多因素的实验，那么在设 计实验时是否要控制一些量呢？
结论：在导体的材料、长 度相等时，导体的越粗， 电阻越小。
实验3：探究电阻与导体 材料的关系
结论: 粗细﹑长度相同的 导体, 电阻与材料有关
特别点拨
1、因为导体的材料、横截面积、长度、温度都是 导体自身的因素，所以导体电阻的大小取决于导 体本身，即导体的电阻是导体本身的一种性质。
2、如果某个导体的材料、横截面积、长度、温度 不变，那么导体电阻的大小就是一个定值，不会 随其它任何条件而变。
几种长1m、横截面积1 m㎡的导体材料在20℃时的电阻值如下表所示。
材料 电阻R／Ω 银 0.016 铜 0.017 铝 0.027 铁 0.096
镍铬合金 1.09～1.12 电木 104 ～108 橡胶 107～1010
1、从中你能发现哪些 信息？

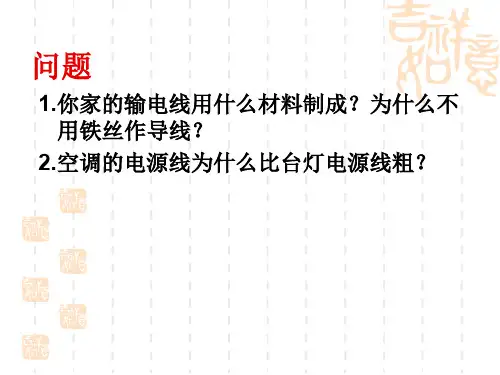

2、平时我们用的导线一 般都是铜丝或者铝线， 为什么不用铁丝做导线 呢？
