塔式起重机图文讲解塔式起重机是一种塔身直立、起重臂安装在塔身顶部且可全回转的起重机，它具有较大的工作空间，起吊高度大，能够有效完成重物的垂直运输和水平运输，在多层及高层建筑结构安装工程中应用广泛。
按有无行走机构可分为固定式和移动式两种，移动式根据行走机构形式的不同可分为轨道式、轮胎式和履带式等；按变幅方式可分为水平臂架小车变幅和起重臂变幅两种；按回转形式可分为上回转和下回转两种，上回转塔式起重机只是塔顶回转，塔身不动，而下回转塔式起重机是整个塔身都作回转；按起重量可分为轻型、中型和重型，轻型塔式起重机的起重量为5~30kN，中型为30~150kN，重型为150~400kN。
1. 轨道式塔式起重机轨道式塔式起重机是在轨道上行驶的起重机，其特点是在直线和曲线轨道上均能运行，使用安全，生产效率高，可负荷行走，但因需要铺设轨道，装拆及转移耗费工时多，台班费用高。
（1）QT1-6型塔式起重机塔顶旋转式中型塔式起重机，由底盘、塔身、起重臂、塔顶及平衡重等组成。
最大起重力矩为400~450kN·m，起重量20~60kN，起重半径8.5~20m，最大起重高度为40.6m，适用于工业与民用建筑结构的吊装及材料装卸等工作。
（2）QT60/80型塔式起重机QT60/80型塔式起重机是一种塔顶旋转式中型塔式起重机，起重力矩为600~800kN·m，最大起重量100kN。
有三种规格的塔级，即低塔、中塔和高塔，四种规格长度的臂长，即15m、20m、25m和30m。
2. 附着式塔式起重机是固定在建筑物近旁钢筋混凝土基础上的自升式塔式起重机，随建筑物的逐步增高，它利用液压自升系统将塔顶顶升并将整个塔身接高。
为增加塔身的稳定性和刚度，每隔20m左右将塔身与建筑物用锚固装置联结起来，锚固装置由套装在塔身上的套箍和同建筑结构连在一起的撑杆等组成。
3. 内爬式塔式起重机内爬式塔式起重机是安装在建筑物内部电梯井或特设开间的结构上，随着建筑结构的升高，借助爬升机构使塔身向上爬升的起重机械，一般每隔1~2层楼爬升一次。

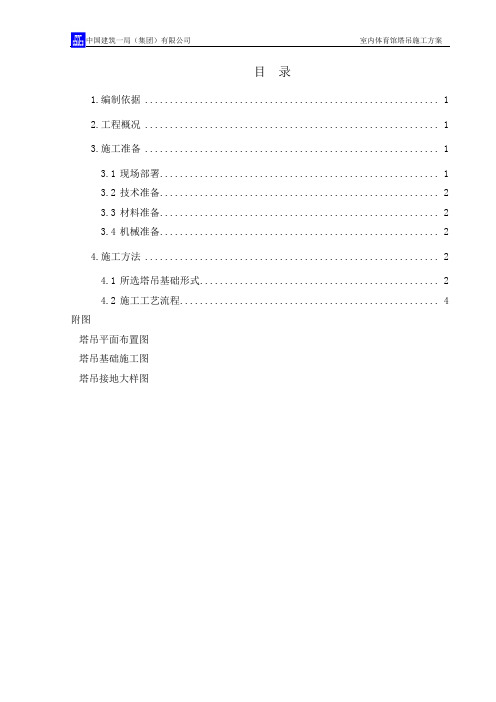

目录1.编制依据 (1)2.工程概况 (1)3.施工准备 (1)3.1现场部署 (1)3.2技术准备 (2)3.3材料准备 (2)3.4机械准备 (2)4.施工方法 (2)4.1所选塔吊基础形式 (2)4.2施工工艺流程 (4)附图塔吊平面布置图塔吊基础施工图塔吊接地大样图1.编制依据表1-1序号名称编号1 施工图纸2 《室内体育馆施工组织设计》3 《混凝土结构工程施工质量验收规范》GB50204-2002（11版）4 《地下防水工程质量验收规范》GB50208-20115 《混凝土强度检验评定标准》GB/T50107-20106 《塔式起重机安全规程》GB5144-20067 《施工现场临时用电安全技术规程》JGJ46-20058 塔机平面布置图9 塔机厂家提供的基础施工图2.工程概况本工程东侧地块为社会停车场用地，为五层停车楼，停车楼18712.38㎡，地下室7630.58㎡，架空层3205.61㎡，建筑物高度20.950m；西侧地块为体育馆用地，为三层4000座乙级体育馆，体育馆15731.61 ㎡，商业250.46㎡，建筑物高度22.995m。
地基采用桩基地基，基础形式为筏板及独立基础，框架结构。
本工程拟采用3台自升式塔吊完成，两台QTZ80，一台QTZ63，其中一台位于体育馆内部，一台位于停车楼基础内部，一台位于停车楼基坑内。
塔吊位置具体布置见后附图。
3.施工准备3.1 现场部署3.1.1、规划现场及标识本工程施工现场狭窄，在施工现场规划了明确的材料堆放场地及加工场地，并挂牌标识，统一管理。
3.1.2、施工用水、电按项目部及公司用水、电规定预先引管、线配置至指定的场地，并由专业工人负责管理，符合国家相关规定、规范要求。
3.2 技术准备3.2.1 施工前做好施工技术交底，明确施工方法和操作工艺；3.2.2 提前做好塔吊基础定位，并进行复核。
3.2.3 施工过程中做好各种隐蔽及施工检查记录3.3 材料准备钢筋采用HRB 400，混凝土采用 C35商混。
