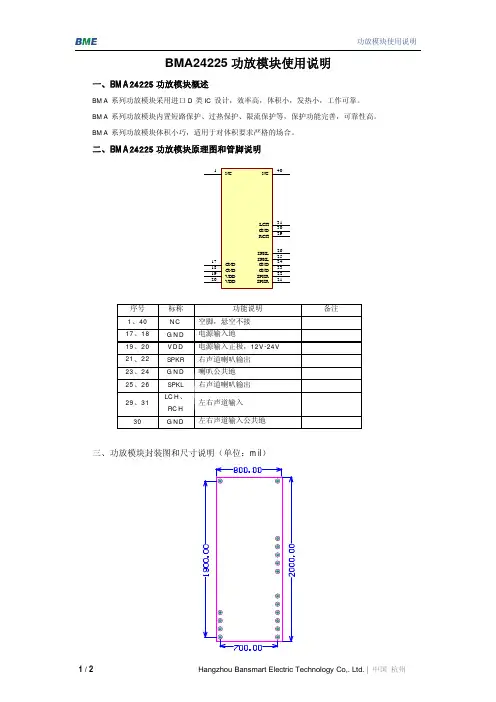

BMA24225功放模块使用说明
一、BMA24225功放模块概述
BMA 系列功放模块采用进口D 类IC 设计，效率高，体积小，发热小，工作可靠。
BMA 系列功放模块内置短路保护、过热保护、限流保护等，保护功能完善，可靠性高。
BMA 系列功放模块体积小巧，适用于对体积要求严格的场合。
二、BMA24225功放模块原理图和管脚说明
序号标称功能说明
备注
1、40NC 空脚，悬空不接17、18GND 电源输入地
19、20VDD 电源输入正极，12V-24V 21、22SPKR 右声道喇叭输出23、24GND 喇叭公共地25、26SPKL 右声道喇叭输出29、31LCH 、RCH 左右声道输入30
GND
左右声道输入公共地
三、功放模块封装图和尺寸说明（单位：mil
）
四、功放模块电气参数表。
功放的用法与使用注意事项功放是音响系统中最基本的设备，它的任务是把来自信号源的微弱电信号进行放大以驱动扬声器发出声音。
功放的使用也需要注意一些事项。
以下是由店铺整理的功放的用法的内容，希望大家喜欢!功放的用法AUdio INPUT是音频信号输入端口，3个都是。
旁边的3个是5、1声道的音源输入端口，平时听、唱歌接AUdio INput这3组中的一组就可以了，5、1声道立体声效果好，看电影合适，但要分几组信号输入。
输出是右边的5组接线端柱(SPEAKERS SYSTEM)，从左到右分别是右声道、左声道(左右为主声道)、中置、环绕右、环绕左。
可以接5个音箱，红色为正极，接音箱正极，黑色为负极，接音箱负极。
电脑声卡的输出信号线连接功放的AUdio INput，功放的输出端连接音箱。
无线话筒接入无线咪接收器，输出信号接入功放就行了。
如果有个前级效果器就更方便了，可以把声卡信号和无线咪接收器的信号都输入到前级效果器里，效果器输出再接入功放，这样更好，通过效果器调节音质声音会更好。
功放的作用功放的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。
一套良好的音响系统功放的作用功不可没。
功放，是各类音响器材中最大的一个家族，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
功放的保养方法1、用户应将功放放置在干燥、通风的地方，避免在潮湿、高温、油烟化学制剂有腐蚀性的环境中工作。
2、用户应将功放放置在安全、平稳、不易掉落的台面或机柜中使用，以免碰损或跌落在地上，将机器损坏或引起更大的人为灾害，如火灾、触电等。
3、用户应将功放避开电磁干扰严重的环境，如日光灯镇流器老化等放射的电磁干扰将会引起机器CPU程序错乱，导致机器不能正常工作。
4、PCB布线时注意，电源脚与水溏不能太远,太远可加1000--470U放在它脚边。

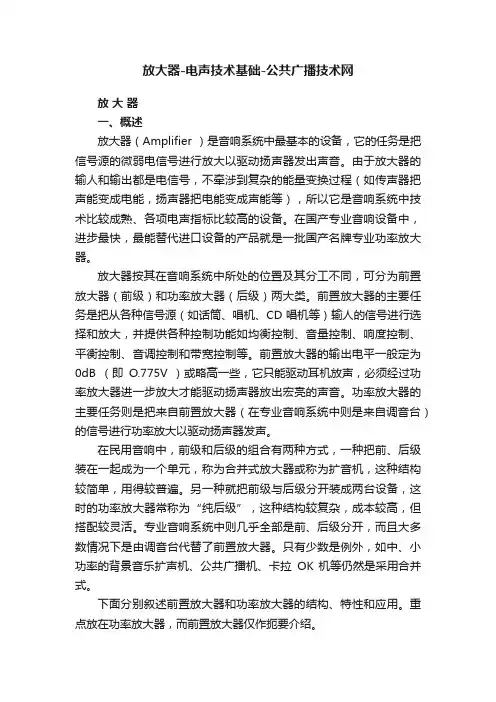

放大器-电声技术基础-公共广播技术网放大器一、概述放大器（Amplifier ）是音响系统中最基本的设备，它的任务是把信号源的微弱电信号进行放大以驱动扬声器发出声音。
由于放大器的输人和输出都是电信号，不牵涉到复杂的能量变换过程（如传声器把声能变成电能，扬声器把电能变成声能等），所以它是音响系统中技术比较成熟、各项电声指标比较高的设备。
在国产专业音响设备中，进步最快，最能替代进口设备的产品就是一批国产名牌专业功率放大器。
放大器按其在音响系统中所处的位置及其分工不同，可分为前置放大器（前级）和功率放大器（后级）两大类。
前置放大器的主要任务是把从各种信号源（如话筒、唱机、CD 唱机等）输人的信号进行选择和放大，并提供各种控制功能如均衡控制、音量控制、响度控制、平衡控制、音调控制和带宽控制等。
前置放大器的输出电平一般定为0dB （即O.775V ）或略高一些，它只能驱动耳机放声，必须经过功率放大器进一步放大才能驱动扬声器放出宏亮的声音。
功率放大器的主要任务则是把来自前置放大器（在专业音响系统中则是来自调音台）的信号进行功率放大以驱动扬声器发声。
在民用音响中，前级和后级的组合有两种方式，一种把前、后级装在一起成为一个单元，称为合并式放大器或称为扩音机，这种结构较简单，用得较普遍。
另一种就把前级与后级分开装成两台设备，这时的功率放大器常称为“纯后级”，这种结构较复杂，成本较高，但搭配较灵活。
专业音响系统中则几乎全部是前、后级分开，而且大多数情况下是由调音台代替了前置放大器。
只有少数是例外，如中、小功率的背景音乐扩声机、公共广播机、卡拉OK 机等仍然是采用合并式。
下面分别叙述前置放大器和功率放大器的结构、特性和应用。
重点放在功率放大器，而前置放大器仅作扼要介绍。
1 ．前置放大器图2 一1 是典型的立体声前置放大器（Pre Amplifier ）。
因为立体声放大器的左、右通道完全相同，所以只画其中一路。
从图中可见，信号源有：唱机、调谐器、录音机和线路输入（LINE IN）或辅助输人（AUX IN ) 。
▸▸Unprecedented▸power▸density – Total output of 6800 W (4 ohms) in 2U▸▸Four▸channels▸– All channels bridgeable for 2- or 3-channel configurations▸▸Lo-Z▸or▸Hi-Z▸(70▸V▸/▸100▸V) – Selectable per channel, normal or bridged▸▸Patented▸Class▸TD▸amplifier▸topology▸▸Voltage▸Peak▸Limiter▸(VPL) – Configurable per channel to optimize each output for connected loads▸▸Phoenix-type▸input▸connectors▸▸Screw▸terminal▸output▸connectors▸Comprehensive▸protection▸and▸warning – Excessive output current, DC, high temperature, very high frequency (VHF), short circuit, open load, mains fuse protection, and soft start▸Efficient▸and▸uniform▸Intercooler®▸cooling▸NomadLink®▸network▸readyAn▸Installation▸Amplifier▸without▸CompromiseInstalled or on tour, uncompromising quality begins with supe-rior sound. Over the past decade, the sound of Lab.gruppen ampli- fiers has earned praise from renowned FOH engineers and owners of the world’s premier sound rental companies. At the core of the C Series high-power* model’s tight and transparent sound is patented Class TD technology. As a proprietary implementation of tracking Class D, Class TD approaches the exceptional efficiency of Class D while retaining the superior sonic quality of the best Class B output stages.A Regulated Switch Mode Power Supply (R.SMPS) contributes to the remarkable efficiency of the C Series high-power models, while at the same time providing stable operation even with wide fluctuations in mains voltage. R.SMPS also works in conjunction with Class TD to give extraordinary power density. More channels with more power are condensed into a smaller package, allowing C Series amplifiers to minimize rack space requirements and reduce installation costs. Extreme power density demands efficient cooling, and here Lab.gruppen’s Intercooler® proves remarkably effective. Thousands of small copper cooling fins dissipate heat, and all output devices are mounted on one row perpendicular to airflow for uniform cooling.C Series amplifiers are uniquely capable of adapting to a wide variety of demanding load conditions. Each channel has an individually configurable Voltage Peak Limiter (VPL), which allows the output to be optimized for any loudspeaker load – whether one massive subwoofer or a series of small 100 V loudspeakers. VPL works in combination with adjustable input gain to achieve maximum headroom regardless of input levels or output impedances.To assure reliability, and minimize service interruptions, C Series amplifiers offer comprehensive warning and protection features. Whenever faulty wiring, improper use, or extreme ambient tempera-tures threaten trouble, a C Series amplifier gives clear and accurate warning indications. Protection measures are inserted only when dangerous thresholds are passed. Conditions are re-checked at six-second intervals, and normal operation resumes when measure-ments return to nominal.Every C Series amplifier is ready for the NomadLink® network right out of the box. With NomadLink®, key amplifier parameters are displayed via DeviceControl software, and remote control of chan-nel mutes and power on/off is under network control. (NomadLink®requires the separate NLB 60E NomadLink®Bridge & Network Controller.)▸▸Auditoriums▸▸Performing▸Arts▸Centers▸▸Convention▸Centers▸▸Stadiums▸and▸Arenas▸▸Theme▸Parks▸▸Hotels▸▸Houses▸of▸Worship▸▸Restaurants▸▸Clubs▸▸Educational▸Establishments▸▸Boardrooms▸▸Museums▸▸Offices▸▸Shopping▸Malls▸▸Transportation▸Facilities Applications* C Series high-power models are:C 88:4, C 68:4, C 48:4, C 24:4 and C 16:4 C 68:4L a b .g r u p p e n a b ▸ S w e d e ni n t e r n a t i o n a L c o n t a c t ▸ i n f o @L a b g r u p p e n .c o m | u S & c a n a d a c o n t a c t ▸ i n f o @t c g -a m e r i c a S .c o mw w w .l a b g r u p p e n .c o mSpecifications C 68:4Item no. TDS-C684_V5GeneralNumber of channels4Peak total output all channels driven 6800 W Peak output voltage per channel 141 VMax. output current per channel 24.5 Arms Max.▸Output▸Power 16▸ohms 8▸ohms 4▸ohms 2▸ohms Hi-ZPer ch. (all ch.’s driven)650 W 1200 W 1700 W 1200 W 1600 W (70 Vrms / 100 V peak)Bridged per ch.2400 W3400 W2400 Wn.r.3200 W (140 Vrms / 200 V peak)Performance▸with▸Gain:▸35▸dB▸and▸VPL:▸100▸V THD 20 Hz - 20 kHz for 1 W<0.1%THD at 1 kHz and 1 dB below clipping <0.05%Signal To Noise Ratio>112 dBA Channel separation (Crosstalk) at 1 kHz>70 dBFrequency response (1 W into 8 ohms) +0/-3 dB 6.8 Hz - 34 kHz Input impedance20 kOhm Input Common Mode Rejection, CMR 50 dB Output impedance @ 100 Hz30 mOhmVoltage▸Peak▸Limiter▸(VPL),▸max.▸peak▸output VPL, selectable per ch. 3)141, 118, 100, 85, 71, 59, 50, 42 VVPL, when bridged 3) 1)282, 236, 200, 170, 142, 118, 100, 84 V Voltage Peak Limiter mode (per ch.)Hard / SoftGain▸and▸LevelAmplifier gain selectable (all channels) 1) – rear-panel switches 23, 26, 29, 32, 35, 38, 41, 44 dBDefault gain35 dBLevel adjustment (per ch.)Front-panel potentiometer, 21 position detented from -inf to 0 dB, hidden behind security panel/dust filter grilleConnectors▸and▸switches Input connectors (per ch.)3-pin Phoenix, electronically balanced Output connectors (per ch.)Barrier strip 2-pole screw terminalsOutput bridge mode A+B and/or C+D, inputs A and C are input source NomadLink ® network On board, 2 x RJ45 connectorsIntelligent fans (on/off)Y es, depending on presence of output signal Power on/off and Remote enable on/off Individual switches on front-panelCoolingTwo fans, front-to-rear airflow, temperature controlled speedFront-panel▸indicators Common NomadLink ® Network; Power Average Limiter (PAL) 2); Power onPer channelSignal present / High-impedance; -10 dB and -4 dB output signal; Voltage Peak Limiter (VPL); Current Peak Limiter (CPL); Very High Frequency (VHF); High Temperature; Fault; MutePowerOperating voltage, 230 V / 115 V nominal 130 -265 / 65-135 V 4)Minimum power-up voltage, 230 V / 115 V 171 V / 85 V Power Average Limiter (PAL) 2)YesSoft start / Inrush Current Draw Yes / max. 5 AMains connector 230 V CE: 16 A, CEE7; 115 V ETL: 30 A Twist Lock Dimensions▸(W/H/D)W: 483 mm (19”), H: 88 mm (2 U), D: 343 mm (13.5”)Weight 12 kg (26.4 lbs.)FinishBlack painted steel chassis with gray painted steel front ApprovalsCE, ANSI/UL 60065 (ETL), CSA C22.2 NO. 60065, FCCNote▸1): Automatic -6 dB gain compensation when bridging channels. Ch.’s A+B and/or C+D, can be bridged individually.▸Note▸2): PAL can reduce the maximum output power to keep the power supply operating safely, and/or to prevent excessive current draw tripping the mains breaker. Refer to Operation Manual.▸Note▸3): For sine waves, peak voltage output values translate to Vrms with the formula V/1.41 = Vrms. E.g. 100 V peak equals app. 70 Vrms.Hence, outputs can be set for high-impedance loads without requiring a transformer.▸Note▸4): Separate 230 V or 115 V versions available. Not selectable on the amplifier.▸All▸specifications▸are▸subject▸to▸change▸without▸notice.。
▸▸Eight channels in 2U –▸Extremely▸high▸channel▸density▸reduces▸space▸requirements▸and▸installation▸time▸▸High continuous output power of 250 W per channelat 70 V, 4 ohms, 8 ohms, and 16 ohms*▸▸All channels individually selectable for lo-Z or hi-Z Loudspeakers▸(2▸ohm▸–▸16▸ohm)▸and▸distributed▸systems▸can▸be▸connected▸to▸the▸same▸unit▸▸Bridged operation – Channel▸pairs▸bridgeable▸for▸increased▸output▸or▸for▸driving▸100▸V▸systems▸▸▸Patented output stage based on Class D topology▸▸High efficiency for lower thermal stress ▸▸General Purpose Input/Output (GPIO) – Compatible▸with▸third-party▸control▸systems▸▸NomadLink® network ready▸▸Universal Power Factor Corrected PSU with IEC inlet▸▸Efficient cooling – Dual▸variable▸speed,▸intelligent▸fans▸and▸parallel▸airflow▸over▸output▸devices▸provide▸uniform▸cooling ▸▸Comprehensive circuit protection and fault indication ▸▸Phoenix-style input connectors and barrier strip output connectorsAn Installation Amplifier without CompromiseLab.gruppen▸amplifiers▸have▸earned▸an▸enviable▸worldwide▸reputa-tion▸for▸sonic▸excellence▸and▸rock-solid▸durability▸in▸touring▸sound▸applications.▸These▸same▸qualities▸are▸now▸available▸for▸a▸broad▸range▸of▸installed▸sound▸applications▸in▸the▸C▸20:8X▸amplifier.▸By▸offering▸an▸unmatched▸combination▸of▸channel▸density,▸operating▸ef-ficiency▸and▸configuration▸flexibility,▸the▸C▸20:8X▸presents▸convincing▸performance▸and▸cost-saving▸advantages.▸Applications▸include▸pri-mary▸systems▸for▸theme▸parks,▸shopping▸malls,▸airports,▸hotels▸and▸▸restaurants▸as▸well▸as▸auxiliary▸systems▸for▸performance▸venues,▸houses▸of▸worship▸and▸numerous▸other▸installed▸sound▸applications. To▸achieve▸higher▸channel▸density▸without▸compromising▸per-formance,▸Lab.gruppen▸engineers▸developed▸a▸new▸output▸stage▸design.▸Based▸on▸a▸patented▸Class▸D▸circuit▸topology,▸these▸output▸stages▸produce▸sustained▸high▸power▸levels▸with▸very▸low▸distortion▸while▸maintaining▸efficiency▸levels▸of▸near▸90%.▸A▸new▸universal▸switching▸power▸supply▸employs▸Power▸Factor▸Correction▸(PFC)▸▸to▸stabilize▸current▸draw,▸and▸it▸accepts▸any▸mains▸voltage▸from▸▸65▸–▸265▸V▸(+/-▸10%)▸@▸50▸Hz▸or▸60▸Hz▸through▸the▸appropriate▸▸IEC▸cord.The▸C▸20:8X▸includes▸unique▸features▸which▸enable▸each▸unit▸–▸or▸even▸each▸channel▸–▸to▸be▸configured▸for▸a▸specific▸application▸or▸load▸condition.▸Input▸gain▸is▸selectable▸in▸four-channel▸groups,▸and▸a▸35▸Hz▸high▸pass▸filter▸may▸be▸inserted.▸All▸channels▸are▸bridgeable▸in▸pairs,▸and▸Lab.gruppen’s▸exclusive▸Voltage▸Peak▸Limiter▸(VPL)▸fea-ture▸allows▸each▸channel▸to▸be▸individually▸optimized▸for▸the▸reactive▸characteristics▸of▸the▸connected▸load.For▸comprehensive▸remote▸monitoring▸and▸control,▸the▸C▸20:8X▸includes▸NomadLink®▸network▸ports▸for▸connecting▸to▸an▸optional▸NLB▸60E▸NomadLink®▸Bridge▸&▸Network▸Controller▸and▸an▸Ethernet-linked▸PC.▸With▸NomadLink®,▸key▸amplifier▸parameters▸are▸displayed▸via▸DeviceControl▸software,▸and▸remote▸control▸of▸channel▸mute▸and▸power▸on/off▸is▸under▸network▸control.▸Alternatively,▸the▸GPIO▸▸facilities▸allow▸access▸to▸key▸amplifier▸functions▸via▸third-party▸▸remote▸control▸systems.▸To▸ensure▸a▸long▸and▸trouble-free▸service▸life,▸the▸C▸20:8X▸▸incorporates▸extensive▸features▸to▸safeguard▸internal▸circuits▸and▸connected▸loads.▸Protection▸and▸warning▸circuits▸prevent▸damage▸or▸service▸interruptions▸due▸to▸excessive▸current,▸DC▸at▸output,▸▸over-temperature,▸non-musical▸VHF▸(very▸high▸frequencies),▸and▸open▸load▸conditions.▸In▸addition,▸soft-start▸and▸PSU▸current▸limit-ing▸protect▸the▸mains▸supply▸from▸interruptions▸due▸to▸tripped▸circuit▸breakers▸or▸blown▸mains▸fuses.*▸Maximum▸continuous▸output▸power,▸all▸channels▸▸▸▸▸▸driven,▸VPL▸set▸at▸100▸V▸and▸Gain▸set▸at▸32▸dB ▸Auditoriums▸Performing Arts Centers▸Convention Centers▸Stadiums and Arenas▸Theme Parks▸Hotels▸Houses of Worship▸Restaurants▸Clubs▸Educational Establishments▸Boardrooms▸Museums▸Offices▸Shopping Malls▸Transportation Facilities ApplicationsC 20:8XItem no. TDS-C208X_V6GeneralNumber▸of▸channels8Peak▸total▸output▸all▸channels▸driven 2000▸WPeak▸output▸voltage▸per▸channel 100▸V▸/▸70▸Vrms Max.▸output▸current▸per▸channel 8▸Arms Max. Output Power 16 ohms 8 ohms 4 ohms 2 ohms Hi-ZPer▸ch.▸(all▸ch.’s▸driven)250▸W 250▸W 250▸W 125▸W 250▸W▸(70▸Vrms▸/▸100▸V▸peak)Bridged▸per▸ch.500▸W500▸W250▸Wn.r.500▸W▸(140▸Vrms▸/▸200▸V▸peak)Performance with Gain: 32 dB and VPL: 100 V THD▸20▸Hz▸-▸20▸kHz▸for▸1▸W<0.1%THD▸at▸1▸kHz▸and▸1▸dB▸below▸clipping <0.05%Signal▸To▸Noise▸Ratio>112▸dBA Channel▸separation▸(Crosstalk)▸at▸1▸kHz>70▸dBFrequency▸response▸(1▸W▸into▸8▸ohms)▸+0/-3▸dB 6.8▸Hz▸-▸34▸kHz Input▸impedance20▸kOhm Input▸Common▸Mode▸Rejection,▸CMR 50▸dB Output▸impedance▸@▸100▸Hz48▸mOhmVoltage Peak Limiter (VPL), max. peak output VPL,▸selectable▸per▸ch.▸(V)▸3)100,▸63,▸45,▸32▸V VPL,▸selectable▸when▸bridged▸(V)▸3)▸1)200,▸126,▸90,▸64▸V Voltage▸Peak▸Limiter▸mode▸(per▸ch.)Hard▸/▸SoftGain and LevelAmplifier▸gain▸selectable▸(all▸channels)▸1)▸–▸rear-panel▸switches 29,▸32,▸35,▸38▸dBDefault▸gain32▸dBLevel▸adjustment▸(per▸ch.)Front-panel▸potentiometer,▸21▸position▸detented▸from▸-inf▸to▸0▸dB,▸hidden▸behind▸security▸panel/dust▸filter▸grilleConnectors and switches Input▸connectors▸(per▸ch.)3-pin▸Phoenix,▸electronically▸balanced Output▸connectors▸(per▸ch.)Barrier▸strip▸2-pole▸screw▸terminals Output▸bridge▸mode A+B,▸C+D,▸E+F ,▸G+H,▸inputs▸A,▸C,▸E,▸G▸are▸signal▸source High▸pass▸filterFixed▸at▸35▸Hz,▸switchable▸per▸channelNomadLink ®▸network On▸board,▸2▸x▸RJ45▸connectors,▸IN▸and▸OUT Intelligent▸fans▸(on/off)Y es,▸depending▸on▸presence▸of▸output▸signal Power▸on/off▸and▸Remote▸enable▸on/off Individual▸switches▸on▸front-panelCoolingTwo▸fans,▸front-to-rear▸airflow,▸temperature▸controlled▸speed General▸Purpose▸Outputs▸(GPO)Contact▸Closure▸types,▸2-pole▸Phoenix General▸Purpose▸Inputs▸(GPI)Contact▸Closure▸types,▸2-pole▸PhoenixFront-panel indicators Common NomadLink ®▸Network;▸Power▸Average▸Limiter▸(PAL)▸2);▸Power▸on▸Per▸channelSignal▸present▸/▸High-impedance;▸Voltage▸Peak▸Limiter▸(VPL);▸Current▸Peak▸Limiter▸(CPL):▸Very▸High▸Frequency▸(VHF);▸High▸temperature;▸Fault;▸MutePowerOperating▸voltage,▸230▸V▸/▸115▸V▸nominal 65-265▸V Minimum▸power-up▸voltage,▸230▸V▸/▸115▸V 80▸V Power▸Average▸Limiter▸(PAL)▸2)YesSoft▸start▸/▸Inrush▸current▸draw Yes▸/▸max.▸5▸A Mains▸connector IEC▸InletDimensions (W/H/D)W:▸483▸mm▸(19”),▸H:▸88▸mm▸(2▸U),▸D:▸343▸mm▸(13.5”)Weight 8.5▸kg▸(18.75▸lbs.)FinishBlack▸painted▸steel▸chassis▸with▸gray▸painted▸steel▸front ApprovalsCE,▸ANSI/UL▸60065▸(ETL),▸CSA▸C22.2▸NO.▸60065,▸FCC▸▸Note 1):▸Automatic▸-6▸dB▸gain▸compensation▸when▸bridging▸channels.▸Ch.’s▸A+B▸and/or▸C+D,▸E+F,▸G+H,▸can▸be▸bridged▸individually.▸Note 2):▸PAL▸can▸reduce▸the▸maximum▸output▸power▸to▸keep▸the▸power▸supply▸operating▸safely,▸and/or▸to▸prevent▸excessive▸current▸draw▸tripping▸the▸mains▸breaker.▸▸▸▸▸Refer▸to▸Operation▸Manual.▸Note 3):▸For▸sine▸waves,▸peak▸voltage▸output▸values▸translate▸to▸Vrms▸with▸the▸formula▸V/1.41▸=▸Vrms.▸E.g.▸100▸V▸peak▸equals▸app.▸70▸Vrms.▸▸Hence,▸outputs▸can▸be▸set▸for▸high-impedance▸loads▸without▸requiring▸a▸transformer. All specifications are subject to change without notice.L a b .g r u p p e n a b ▸ S w e d e ni n t e r n a t i o n a L c o n t a c t ▸ i n f o @L a b g r u p p e n .c o m | u S & c a n a d a c o n t a c t ▸ i n f o @t c g -a m e r i c a S .c o mw w w .l a b g r u p p e n .c o mSpecifications C 20:8X。

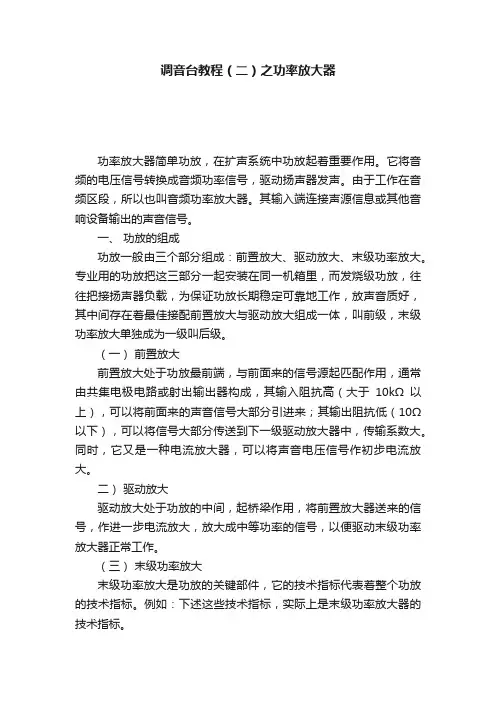

调音台教程（二）之功率放大器功率放大器简单功放，在扩声系统中功放起着重要作用。
它将音频的电压信号转换成音频功率信号，驱动扬声器发声。
由于工作在音频区段，所以也叫音频功率放大器。
其输入端连接声源信息或其他音响设备输出的声音信号。
一、功放的组成功放一般由三个部分组成：前置放大、驱动放大、末级功率放大。
专业用的功放把这三部分一起安装在同一机箱里，而发烧级功放，往往把接扬声器负载，为保证功放长期稳定可靠地工作，放声音质好，其中间存在着最佳接配前置放大与驱动放大组成一体，叫前级，末级功率放大单独成为一级叫后级。
（一）前置放大前置放大处于功放最前端，与前面来的信号源起匹配作用，通常由共集电极电路或射出输出器构成，其输入阻抗高（大于10kΩ以上），可以将前面来的声音信号大部分引进来；其输出阻抗低（10Ω以下），可以将信号大部分传送到下一级驱动放大器中，传输系数大。
同时，它又是一种电流放大器，可以将声音电压信号作初步电流放大。
二）驱动放大驱动放大处于功放的中间，起桥梁作用，将前置放大器送来的信号，作进一步电流放大，放大成中等功率的信号，以便驱动末级功率放大器正常工作。
（三）末级功率放大末级功率放大是功放的关键部件，它的技术指标代表着整个功放的技术指标。
例如：下述这些技术指标，实际上是末级功率放大器的技术指标。
① 功放的额定功率（Rate Power）：也称连续正弦波功率。
通常以1kHz正弦波输入，在额定负载下（2Ω；4Ω或8Ω），总谐波失真小于1%的条件下所能输出的功率，每路相同。
② 总谐波失真THD（Total HarmonicDistortion）:指输出信号中，除原来的基波成分外，还存在其他杂波成分，这些杂波成分占原量的百分比。
显然，这种比值愈小愈好。
③ 转换率（SlewRate）：它反映了末级功率管对爆破声信号的反应跟随能力，单位是V/μｓ。
在单位时间里上升幅值愈大，跟随能力愈强。
④ 阻尼因子（DampingFactor）：通常以1kHz输入信号情况下，输出负载8Ω与功率管内阻（包括接线线阻）之比作为阻尼因子，这一比值愈大，说明功率管工作状态愈稳定，扬声器振动阻尼快，声音清晰不失真。
•用户说明书请仔细阅读本说明书以便最大限度地发挥本设备的卓越性能及功能，用完后请将本书妥善保存以备日后参考。
MRP-F2424/3/2 声道功率放大器R阿尔派电子（中国）有限公司大连研发中心设计中国印刷68-10871Z09-A目录警告.........................................................................................3注意.........................................................................................3安装.........................................................................................4连接.........................................................................................5连接检查列表..........................................................................6开关设定.................................................................................7系统图示.................................................................................8规格 (11)附件•自攻螺钉............................................................................4•绝缘管（用于电源/扬声器输出）...................................1 套•扬声器输入连接器..............................................................1 注意出现问题时，请立即停止使用。
说明书一、面板布置：1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。
其中功放有放大音频信号的功能，可把播放器音频、外接音频、话筒音频信号放大，通过调节旋钮可改变信号的大小。
播放器有读取内存卡里的音频文件并转化成音频信号（另有收音机功能）的功能。
电平指示模块是通过计算音频信号，获取音频里音调的高低信号，再通过led灯显示出来，具有装饰的功能。
扬声器是把音频信号转化成声音信号的作用。
2、正前方：电平指示 1314⑥⑦⑧⑨⑩ 11 12①②③④⑤左声道右声道①电源指示灯、②音频输入、③音量旋钮、④话筒音量旋钮、⑤话筒输入、⑥播放器电源开关、⑦上一曲/音量-、⑧播放/暂停、⑨下一曲/音量+、⑩播放模式、11数据线插孔、12 usb插孔、13播放器显示屏、14 sd卡插孔（注：11、12、14插孔都是输入插孔，不能输出）3、正后方：变压器变压器线散热器遥控器电源线耳机插孔扬声器插头注意：1、使用前检查电源线和变压器线是否完好，外层绝缘皮是否有破损，若有破损则需要用电胶布粘住，防止皮肤接触而触电。
2、通电时最好不要触碰变压器和变压线。
3、使用时禁止触碰散热器、变压器，防止因温度过高而烫伤。
4、当使用耳机听音频时，只需把耳机插入耳机插孔，但要注意，在使用耳机之前要控制好音量，防止音量过大而损坏耳机。
一般操作是先把音量调为最小，插入耳机后再慢慢增大。
二、使用步骤：1、打开电源：在打开电源前先把音乐音量，话筒音量④调为最小，并确定自带播放器开关⑥处于关闭状态。
然后把电源线接电，则电源指示灯会亮①。
2、接音频：音频有两种，一种是外接音频输入②，另外一种是自带播放器输入，其优先级是外接音频输入高于自带播放器音频输入。
（1）外接音频输入需用一根3.5mm音频线与外界播放器连接，另外一端必须接到功放的外接“音频输入”②插孔，注意播放器的音量③应适当,否则将会烧坏功放芯片和损坏喇叭。
（2）自带播放器输入：首先把优盘或sd卡插入相应位置11、12、13，然后把播放器开关打开⑥，启动自带播放器。
移动多媒体广播UHF频段直放站放大器技术要求和测量方法中华人民共和国广播电影电视行业暂行技术文件GD/J021-2008前言自2006年10月24日起，GY/T 220.1-2006《移动多媒体广播第1部分：广播信道帧结构、信道编码和调制》、GY/T 220.2-2006《移动多媒体广播第2部分：复用》、GY/T 220.3-2007《移动多媒体广播第3部分：电子业务指南》、GY/T 220.4-2007《移动多媒体广播第4部分：紧急广播》和GY/T 220.5-2008《移动多媒体广播第5部分：数据广播》先后发布，并正式实施。
为进一步规范移动多媒体广播发展，特制定本标准。
本标准由全国广播电视标准化技术委员会归口。
本标准起草单位：国家广播电影电视总局广播电视规划院。
本标准主要起草人：张红、聂明杰、杨家胜、何剑辉。
移动多媒体广播UHF频段直放站放大器技术要求和测量方法1 范围本标准规定了移动多媒体广播UHF频段直放站放大器（8MHz）技术要求与测量方法。
对于能够确保同样测量不确定度的任何等效测量方法也可以采用。
有争议时，应以本标准为准。
标准适用于移动多媒体广播直放站放大器的设计、生产、检测、使用、运行和维护，并作为入网评价的技术依据。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 5465.2—1996 电气设备用图形符号GY/T 220.1—2006 移动多媒体广播第1部分：广播信道帧结构、信道编码和调制3 术语、定义和缩略语3.1 术语和定义下列术语和定义适用于本标准。
3.1.1移动多媒体广播UHF频段直放站放大器mobile multimedia broadcasting repeater amplifer in UHF band在移动多媒体广播过程中起到信号增强的一种无线广播中继设备。
电子管放大器的调整与校声作者：实用影音技术戴洪志欢迎访问e展厅展厅8 家庭影院/音响/耳机展厅耳机, 音箱, 音响, 迷你音响, 扬声器, ...一部电子管放大器组装完成，试音正常，还只是完成了工作量的一部分，要想出好声，还有大量细致的工作要做，那就是调试和校声，因为只有经过仔细、合理的调整、校验，使放大器各级放大管均工作在最佳的工作点上，并且再经过校声，使放大器的音色圆润，音乐感丰富，动态凌厉、频响宽阔，才会乐声细致、清澈、悦耳动听。
校声工作需要多花精力，需要的时间较长，甚至几个月才能完成，因此要有毅力，有耐心。
下面就谈谈电子管放大器的调试和校声的方法。
发烧友焊机时，一般是根据手中现有的元件，再选择优秀线路或照名机的线路按图索骥，进行焊接，元件的规格、数值虽然与线路图上的要求相差不大，甚至有的元件档次还要高级一些，但元件的排、走线的长短、焊接的质量，或其他方面的差异，如B+电压的高低，电流的大小等，都会影响放音的效果，所以焊出胆机不一定开声就靓，需要经过精心的调试，使各放大器工作在量佳的工作状态，才能充分发挥每只胆管和线路的魅力，达到满意的放音效果。
胆机的调整和校声的内容包括：将噪音、交流声降低到可以接受的水平；调整电子管的屏压、屏流和栅负压，使电子管工作在较佳的工作点上；更换级间耦合电容的容量和品牌，更换B+滤波电容的容量和品牌，甚至更换机内小信号线、电阻、电子管的品牌等，使放音系统放出好声。
关于交流声的消除方法，过去已有较多文章介绍，本文不再重复。
如果音量电位器开大后有“咝、咝”声，说明电路有激的现象，是元件排列、走线不合理引起的交连感应。
可拨动某些导线或元件听有无反应，要逐根引线，逐个元件的查找，然后改换位置消除感应。
当音量由位器开度小时放音系统并无噪音，但扭到某一位置时突然有噪音，过了这个位置再开大，噪音反而消失，这是输入部分的元件排列不合理造成的。
消除的办法是输入部分的元件重新排列，改变走线。
１． 概述 HGT2212/HGT2222广播录放盘（以下简称录放盘）是应急广播系统中的前置音源及系统启动中心控制设备。
HGT2212背景音乐为磁带，HGT2222背景音乐为CD/MP3，两种皆有与联动设备的接口。
录放盘采用电子固态录音方式做为事故广播和录音。
该系列产品在设计时本着保证紧急状态下的可靠工作，同时注重正常背景广播的原则，增加了许多实用性很强的功能，如悦耳的钟声进入、背景音量渐进控制等功能。
而最具特色的是：该系列产品配合两套功放产品实现同一时间下紧急广播和背景广播同时播放的功能，既完成了事故区域的指挥疏散任务，又保持了非事故区安静祥和的气氛。
2. 基本性能2.1 紧急事故状态下的自动重复告警广播。
2.2 上电方式（复位、正常、线路1）可选择（默认为复位状态），方便用户遥控电源启动。
2.3 2分钟电子录音机标准配置（可根据用户要求增加录音时间）联动自动录音，事故状态下无人值守自动播放。
2.4 完美的话筒工作系统：手持键控启动、钟声提示音进入（后面板可设置四种钟声）、小音量背景音乐、防音频回馈啸叫、软切换音源、循环放音可选。
2.5 两个各自独立的音频输出口：“正常”输出口在事故启动时依然输出背景音乐，适用于非事故地区的不间断广播。
“事故”输出口在正常时输出背景音乐，在事故应急广播时，输出应急广播内容。
2.6 两个标准外线输入口：外线1（可控口）。
外线2（非启动口）2.7 C 线联动控制口，紧急情况下可自动启动；J 线联动检查口，随时检查C 线连接是否良好；D 线联动回答口，事故启动期间送出回答信号。
2.8 遥控24V 输出口，事故启动期间送出24V 电平，可遥控其它设备启动（如功率放大器、区域控制盘）。
2.9 操作方便的按键式监听音量调节，关机时自动储存音量。
３． 主要技术指标 4. 安装方法4.1 设备从包装取出后，检查机器外观是否良好。
本机为面板安装方式，可直接安装在标准立式或琴台式机柜上。
Beta threeRBA1602User ＇s M anual 用户使用手册ED-B3-MA-050701-001音乐广播功率放大器当您使用本公司的音乐广播功率放大器BA1602之前，请认真阅读本手册，严格按本手册的使用方法进行操作；如有疑问,请向当地特约代理商咨询或登陆本公司网站: 查询。
尊敬的用户:目 录注意事项1、功能特点2、性能参数安装示意图3、4、面板介绍面板指示灯概述5、6、背板介绍7、8、功能设置与信号线连接9、操作步骤10、保护功能概述11、常见故障与排除方法P3P3P4P5P5P6P7P10P10P10P11一、注意事项标识解释：等边三角形内带有箭头的闪电标识，用于警告用户箱体内有可能给人带来电击危险的“危险电压”;等边三角形内的惊叹号代表产品宣传页上的重要操作步骤。
机内有高压，请不要打开外壳，维修请向专业人员咨询;请不要将本设备暴露在雨中或置于潮湿的地方;请不要将本设备置于阳光直射、环境温度高接近热源的地方；请注意通风良好，切勿堵住产品的通风口;请注意当地电网电压是否与产品电压相符;当长时间不使用本产品时，请将整机电源插头拔下;请配接适当负载,不要使机器长时间超负荷运行;请不要让其它物品掉入机内，让本机与其它杂物隔开；电源线如有破损，应停止使用并请专业人员更换同等规格的电源线后，方可使用。
BA1602是一台性能优良的双通道纯后级定压广播功率放大器，适用于公共消防广播、会议广播、分区广播等，主要用于播放高品质双通道背景音乐广播、语言节目或用于会议系统； 它具备以下特点: 1〉 平衡输入2〉 双通道定压输出100V 、70V 、50V ，单通道桥接定压输出200V 、140V 、100V ；3〉 采用了优化的散热结构和高品质的散热风扇，为长时间大功率输出提供保证；4〉 “负载阻抗－温度－功率－工作电压”交互控制功能，风扇随机内温度变化而自动变速，当配接的负载阻抗过低或温度过高时，机器会自动调整供电，降低电源内阻，可改善音质并有效 地保护了机器，使机器的可靠性大大地提高。
放大器使用常识：一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμ V信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。
载波互调比：≥54 dB载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。
交扰调制比：≥46 dB交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。
注：信号质象在传输中不断下降，任何一个部件的接入都会降低信号质量。
二、有线电视信号放大器的主要作用：1. 电视信号强度不够时，增强信号电平，减少屏幕雪花点。
2. 多台电视机同时使用时，补偿分支分配器的信号损耗，保证信号强度。
3. 远距离收看电视时，补偿电缆传输的信号损耗。
（标准75-5 电缆750MHz/100 米的损耗约18 dB.）三、使用效果欠佳原因分析：1．使用效果不明显。
当信号电平强度达到规定要求，信号质量（载噪比，载波互调比，交扰调制比）的某项指标达不到规定的要求，造成电视画面出现不清晰的图像时，装上电视信号放大器对信号进行放大，此时信号强度增强，但信号质量没有改变，由于信号强度在放大前已经达到规定要求，所以电视画面依然出现不清晰图像，使用效果不明显。
2．使用后图像反而变差。
当信号电平强度较强时（75-80 dB μ V），信号质量的某项指标达不到规定的要求，造成电视画面出现不清晰图像时，装上电视信号放大器对信号进行放大，较强的信号放大后，输出的信号电平超出放大器自身最大的输出电平，放大器工作于非线性区，非线性失真使系统中产生大量的谐波对图像造成严重的干扰，即载波互调比及交扰调制比严重下降，所以图像反而变差。
3．使用后图像好差颠倒。
当信号电平不同频段内偏差较大时（通常V段电平较强，U段电平偏低），信号质量基本满足规定要求，收看时部分频道清晰，部分频道雪花干扰。
TG3300广播功率放大器□150W □300W □500W安装使用说明书（Ver.1.2,2018.10）前 言TG3300广播功率放大器是深圳市泰和安科技有限公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 16806-2006《消防联动控制系统》及第1号修改单的要求和精神，设计的新一代广播功率放大器。
TG3300广播功率放大器系列采用插箱式结构，模块式设计，具有功能强、可靠性高、配置灵活的特点。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。
目录第一章概述 (1)1.1 产品简介 (1)1.2 产品特点 (1)1.3 技术特性 (1)1.4 使用要求 (2)第二章结构特征 (2)2.1外观示意图 (2)2.2 前面板示意图 (2)2.3后面板示意图 (2)2.4 指示灯说明 (3)2.5 旋钮、开关及保险说明 (3)第三章功能与操作说明 (3)3.1功能介绍 (3)3.2操作 (4)3.2.1自动控制 (4)3.2.2手动控制 (4)第四章安装与调试 (4)4.1 检查 (4)4.1.1 开箱检查 (4)4.1.2 开机检查 (4)4.2 安装 (4)4.2.1 安装方法 (4)4.2.2 接线说明 (4)4.2.3 布线要求 (5)4.3 调试 (5)4.3.1 调试前准备 (5)第五章常见故障及维修 (6)第六章日常维护及保修 (6)6.1注意事项 (6)6.2重要提示 (7)第一章概述1.1 产品简介TG3300系列广播功率放大器是消防应急广播系统的配套产品，包含TG3300广播功率放大器（150W）、TG3301广播功率放大器（300W）、TG3302广播功率放大器（500W）三款产品。
TG3300系列广播功率放大器符合GB 16806-2006《消防联动控制系统》及第1号修改单国家标准，可与TG3100广播控制盘和广播终端设备（音箱）配合使用，实现现场的消防应急广播。
使用说明书专业功率放大器User’s Manual目录2345768故障现象目录1注意事项格的AC 电源插座。
否则可能会导致火灾或触电。
电。
液体或细小金属物品落入本装置内可能会导致火灾或触电。
电源线，进而导致火灾或触电。
特别注意，切勿将重物压在被地毯覆盖的电源线上。
勿划伤、弯折、扭曲、拉伸或加热电源线。
否则可能会损伤电源线，进而导致火灾或触电。
勿打开本装置罩壳。
否则可能导致触电。
如果认为内部需要检修、维护保养或修理，请与代理经销商联系。
—暴露在飞溅的油沫、蒸汽之下，如靠近厨灶、增湿器等地方。
—不稳定的表面，如摇晃的桌面或斜面。
—暴露在过热环境下，如窗户紧闭的车内或受阳光直射的地方。
—暴露在高潮湿的环境下或灰尘积聚的地方。
灾或触电。
AC 电源插座拔出电源插头时请抓住插头部分。
切勿直接拽拉缆线。
否则可能会损伤电源线，进而导致火灾或触电。
装置在正面和背面都有通风孔，以避免内部温度升得过高。
请勿阻塞这些通风孔。
阻塞通风孔可能会导致火灾。
特别注意，切勿—将本装置侧放或倒放，—将本装置放在通风不良的地方，如书橱或壁橱（而不是安装在附带的专用支架上），用桌布覆盖本装置，或将它放在地毯以及床上。
请勿擅自改造本装置。
否则可能会导致火灾或触电。
如果出现闪电雷击，请尽快关闭本装置电源开关，并从电源插座拔出电源电缆的插头。
如果可能出现闪电，在接插状态请勿触碰电源电缆的插头，否则可能导致触电。
若电源线损坏（如切断或芯线裸露），请从代理经销商获取更换品。
用损伤的电源线继续使用本装置可能会导致火灾或触电。
若本装置从高处跌落或外壳损坏，请立即关闭电源开关，从A C 电源插座拔出电源插头，并与代理经销商联系。
若忽视本条注意事项继续使用，可能会导致火灾或触电。
当发现任何异常时，如冒烟、异味、噪音或有异物、液体进入装置内部，请立即关闭电源开关。
并将电源线插头从A C 电源插座中拔出。
请代理经销商代为修理。
这时若继续使用可能会导致火灾或触电。
APAS广播系统说明与培训手册一、整套广播系统的主要功能介绍本次广播系统采用MA-086多功能一体机来控制设备的日常播放，可随意的定时、定曲播放用户所需之乐曲，实现无人值守，并可对设备电源实现智能管理，有效地保护功放设备。
二、设备使用方法日常使用时，手动打开MA-086多功能一体机的开关，长按解锁键，待设备全部开启后，播放所需的内容或使用话筒讲话即可。
可由分区器MA-084A来控制广播各个分区的开关。
无人值守全自动播放功能强大，操作比较复杂，由MA-086多功能一体机编程播放以实现。
编程时由MA-086多功能一体机面板上的按键输入节目开始时间、结束时间、曲目编号、播放周期等信息，完成一个时间段的编程后可选取下一时段，继续使用MA-086多功能一体机面板上的按键输入节目开始时间、结束时间、曲目编号、播放周期等信息，直至所有时段都完成编程，按下保存。
平时只需保持MA-086多功能一体机的电源在开启状态即可。
例如：编程上午上班铃，先进入编程播放界面，输入时间08:00，选择上班铃的曲目编号，播放周期根据需要勾选周1——周日，选择分区保持默认，按下键直至出现下一编程，再重复开始下一程序，直至完成，然后选择保存。
编程播放时注意校验程序，确保输入的程序正确、可行，并将过期不用的程序及时删除，以免各程序的时间段冲突造成系统不能定时播放。
三、日常使用操作注意事项1、注意机器的使用条件，特别要注意以下事项：(1) 避免在温度极低或极高的环境中使用机器，避免阳光一直直接照射机器的表面。
(2) 避免在潮湿的环境中使用机器，以免机内元器件过早失效或机器过早生锈。
(3) 在使用前必须确认当地的电源电压与本机相符。
2、注意机器的使用环境：(1) 避免在灰尘以及震动环境中使用机器。
(2) 在机器的四周应留有足够的空隙，以利于机器的散热。
(3) 对于功率放大器，应特别注意保持散热通道的畅通。
3、机器使用中的注意点：(1) 严禁带电拔、插信号插头。
