音频功率放大器设计

音频功率放大器设计方案音频功率放大器是一种可以将低功率音频信号放大到较大功率的装置，用于驱动扬声器等音频设备。

设计一个音频功率放大器需要考虑众多因素，包括放大器的类型、放大电路的结构、电源的设计和保护电路等。

本文将详细介绍一个音频功率放大器的设计方案。

首先，我们需要选择适合的音频功率放大器类型。

常见的音频功率放大器类型有A类、B类、AB类、D类等。

A类功率放大器可以实现最好的音频质量，但是功率效率低，因此通常用于高要求音频品质的应用。

B类功率放大器功率效率高，但是存在较大的非线性失真。

AB类功率放大器在音频质量和功率效率之间取得了平衡。

D类功率放大器通过脉冲宽度调制技术实现高效率的功率放大，但是需要注意输出滤波电路的设计。

选择了功率放大器类型后，我们需要设计放大电路。

放大电路包括输入级、驱动级和输出级。

输入级负责将音频信号放大到适合驱动级的电平，驱动级将信号放大到足够驱动扬声器的电平，输出级将电压信号转化为电流信号驱动扬声器。

放大电路中的关键参数包括增益、带宽和失真等。

增益应根据实际需求进行设计，带宽应满足音频信号的要求，而失真应尽量降低。

接下来，我们需要设计电源。

音频功率放大器的电源是其正常工作的基础，电源的设计需要考虑稳压、低噪声和足够的电流输出能力等因素。

为了提高音频质量，我们可以考虑使用分立元件电源，避免共模噪声。

同时，应添加保护电路，如过流保护、过热保护和短路保护等，保证放大器在工作过程中的安全性和可靠性。

此外，还需要注意输入和输出接口的设计。

输入接口应该能够适应不同的音频信号源，如电视、音乐播放器等，同时应该具备常见的保护电路，如静音电路和防辐射电路。

输出接口应能够与扬声器匹配，保证音频信号的传输质量，以及具备短路保护电路，防止短路损坏扬声器。

最后，在设计方案完成后，我们需要进行模拟仿真和实际测试。

通过模拟仿真可以评估设计的性能指标，包括频率响应、相位响应和失真等。

实际测试可以验证设计方案的可行性和准确性，如测量电流、电压和功率等参数，并进行电磁兼容性和温度稳定性测试。

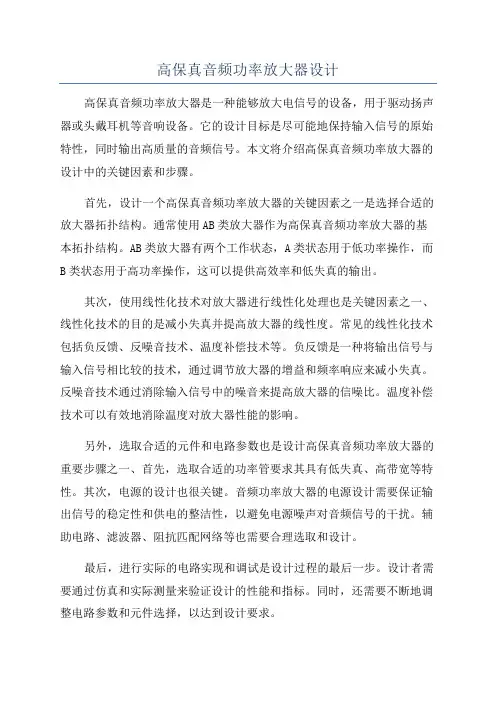

高保真音频功率放大器设计高保真音频功率放大器是一种能够放大电信号的设备，用于驱动扬声器或头戴耳机等音响设备。

它的设计目标是尽可能地保持输入信号的原始特性，同时输出高质量的音频信号。

本文将介绍高保真音频功率放大器的设计中的关键因素和步骤。

首先，设计一个高保真音频功率放大器的关键因素之一是选择合适的放大器拓扑结构。

通常使用AB类放大器作为高保真音频功率放大器的基本拓扑结构。

AB类放大器有两个工作状态，A类状态用于低功率操作，而B类状态用于高功率操作，这可以提供高效率和低失真的输出。

其次，使用线性化技术对放大器进行线性化处理也是关键因素之一、线性化技术的目的是减小失真并提高放大器的线性度。

常见的线性化技术包括负反馈、反噪音技术、温度补偿技术等。

负反馈是一种将输出信号与输入信号相比较的技术，通过调节放大器的增益和频率响应来减小失真。

反噪音技术通过消除输入信号中的噪音来提高放大器的信噪比。

温度补偿技术可以有效地消除温度对放大器性能的影响。

另外，选取合适的元件和电路参数也是设计高保真音频功率放大器的重要步骤之一、首先，选取合适的功率管要求其具有低失真、高带宽等特性。

其次，电源的设计也很关键。

音频功率放大器的电源设计需要保证输出信号的稳定性和供电的整洁性，以避免电源噪声对音频信号的干扰。

辅助电路、滤波器、阻抗匹配网络等也需要合理选取和设计。

最后，进行实际的电路实现和调试是设计过程的最后一步。

设计者需要通过仿真和实际测量来验证设计的性能和指标。

同时，还需要不断地调整电路参数和元件选择，以达到设计要求。

综上所述，设计高保真音频功率放大器需要考虑到拓扑结构的选择、线性化技术的应用、元件和电路参数的选取等关键因素。

通过合理设计和调试，可以实现高保真和低失真的音频放大效果。

音频功率放大器设计报告1. 引言音频功率放大器是将低功率的音频信号放大到足够大的功率级别，以驱动扬声器等音频设备的关键电子设备。

本报告旨在介绍音频功率放大器的设计过程，并提供一种逐步思考的方法。

2. 设计目标在开始设计之前，我们需要明确设计目标。

在本次设计中，我们的目标是设计一个能够提供高质量音频输出的功率放大器。

我们希望该放大器具有以下特性： -广泛的频率响应范围 - 低失真和噪声水平 - 高功率输出能力 - 能够适应不同的音频输入源3. 设计步骤3.1. 选择放大器类型第一步是选择适合我们设计目标的放大器类型。

在音频功率放大器中，常见的类型包括A类、AB类、D类等。

我们需要根据设计要求和应用场景选择最合适的放大器类型。

3.2. 确定放大器的工作参数在设计中，我们需要确定放大器的工作参数，包括输入电阻、输出功率、供电电压等。

这些参数将指导我们在后续步骤中进行元件选择和电路设计。

3.3. 元件选择根据放大器类型和工作参数，我们需要选择合适的元件来构建电路。

包括选择适当的功率晶体管、电容、电阻等元件。

我们需要根据元件的参数和特性曲线进行选择，以满足设计要求。

3.4. 电路设计在进行电路设计时，我们需要根据选定的放大器类型和元件进行电路拓扑设计。

这包括放大器的输入阶、放大阶和输出阶等。

我们需要考虑电路的稳定性、能效和音频性能等方面。

3.5. 仿真和优化在设计完成后，我们可以使用电路仿真软件对设计进行验证和优化。

通过仿真，我们可以评估放大器的频率响应、失真水平和功率输出等性能，并进行必要的调整和优化。

3.6. 原型制作和测试在完成仿真和优化后，我们可以制作放大器的原型并进行测试。

通过测试，我们可以验证设计的性能是否符合预期，并进行必要的调整和改进。

4. 结论本报告介绍了音频功率放大器的设计过程，并提供了一种逐步思考的方法。

通过明确设计目标、选择合适的放大器类型、进行元件选择、进行电路设计、进行仿真和优化，最后进行原型制作和测试，我们可以设计出具有高质量音频输出的功率放大器。

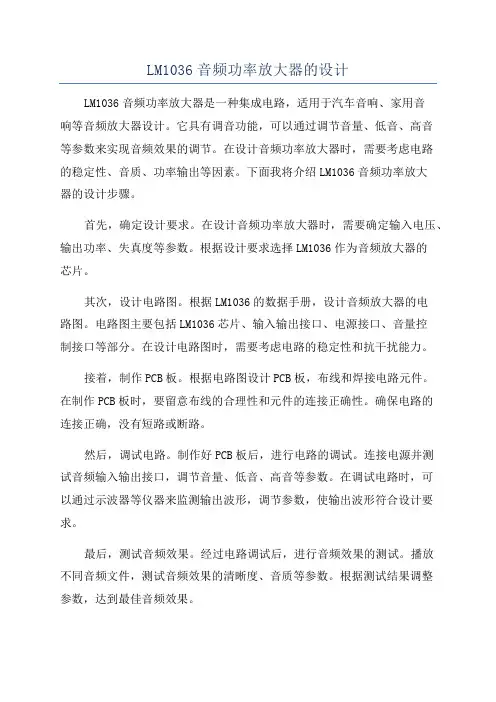

LM1036音频功率放大器的设计
LM1036音频功率放大器是一种集成电路，适用于汽车音响、家用音
响等音频放大器设计。

它具有调音功能，可以通过调节音量、低音、高音
等参数来实现音频效果的调节。

在设计音频功率放大器时，需要考虑电路
的稳定性、音质、功率输出等因素。

下面我将介绍LM1036音频功率放大
器的设计步骤。

首先，确定设计要求。

在设计音频功率放大器时，需要确定输入电压、输出功率、失真度等参数。

根据设计要求选择LM1036作为音频放大器的
芯片。

其次，设计电路图。

根据LM1036的数据手册，设计音频放大器的电
路图。

电路图主要包括LM1036芯片、输入输出接口、电源接口、音量控
制接口等部分。

在设计电路图时，需要考虑电路的稳定性和抗干扰能力。

接着，制作PCB板。

根据电路图设计PCB板，布线和焊接电路元件。

在制作PCB板时，要留意布线的合理性和元件的连接正确性。

确保电路的
连接正确，没有短路或断路。

然后，调试电路。

制作好PCB板后，进行电路的调试。

连接电源并测
试音频输入输出接口，调节音量、低音、高音等参数。

在调试电路时，可
以通过示波器等仪器来监测输出波形，调节参数，使输出波形符合设计要求。

最后，测试音频效果。

经过电路调试后，进行音频效果的测试。

播放
不同音频文件，测试音频效果的清晰度、音质等参数。

根据测试结果调整
参数，达到最佳音频效果。

音频功率放大器的设计
一、音频功率放大器
1、定义
音频功率放大器（PA）是一种用于提高音频设备输出功率的设备，以增加音频系统的响度。

它可以将低功率信号变成足够大的信号，能够推动音箱或拓展环境的响度。

通过调整音频功率放大器的参数，可以改变音频系统的响度和声学特性。

2、类型
音频功率放大器可以分为两类：模拟功率放大器和数字功率放大器。

模拟功率放大器是一种传统的音频放大器，它主要用于推动音箱。

数字功率放大器是一种现代化的音频放大器，它使用数字信号处理技术，能够提供更高的响度和更低的热损耗。

3、设计
（1）模拟功率放大器
模拟功率放大器的设计原理基于晶体管效应放大器（CEA）。

CEA可以将低功率的输入信号放大，使其达到足够大的功率，从而推动音箱。

CEA的典型设计利用晶体管的互补对称原理，使用NPN型和PNP型晶体管组合，来提高其响应时间和低频性能，并能够有效抑制回音和失真。

（2）数字功率放大器
数字功率放大器的设计利用数字信号处理（DSP）技术，以获得更高的响度和更低的热损耗。

它采用噪声抑制技术，可以减少噪声干扰，从而提高声音质量。

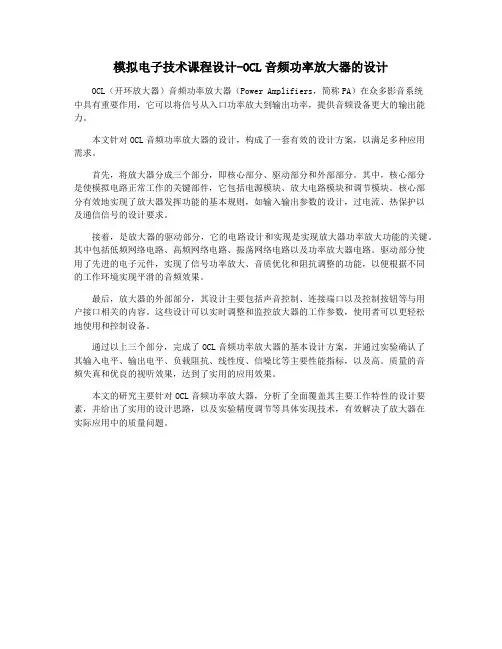

模拟电子技术课程设计-OCL音频功率放大器的设计OCL（开环放大器）音频功率放大器（Power Amplifiers，简称PA）在众多影音系统中具有重要作用，它可以将信号从入口功率放大到输出功率，提供音频设备更大的输出能力。

本文针对OCL音频功率放大器的设计，构成了一套有效的设计方案，以满足多种应用需求。

首先，将放大器分成三个部分，即核心部分、驱动部分和外部部分。

其中，核心部分是使模拟电路正常工作的关键部件，它包括电源模块、放大电路模块和调节模块。

核心部分有效地实现了放大器发挥功能的基本规则，如输入输出参数的设计，过电流、热保护以及通信信号的设计要求。

接着，是放大器的驱动部分，它的电路设计和实现是实现放大器功率放大功能的关键。

其中包括低频网络电路、高频网络电路、振荡网络电路以及功率放大器电路。

驱动部分使用了先进的电子元件，实现了信号功率放大、音质优化和阻抗调整的功能，以便根据不同的工作环境实现平滑的音频效果。

最后，放大器的外部部分，其设计主要包括声音控制、连接端口以及控制按钮等与用户接口相关的内容。

这些设计可以实时调整和监控放大器的工作参数，使用者可以更轻松地使用和控制设备。

通过以上三个部分，完成了OCL音频功率放大器的基本设计方案，并通过实验确认了其输入电平、输出电平、负载阻抗、线性度、信噪比等主要性能指标，以及高。

质量的音频失真和优良的视听效果，达到了实用的应用效果。

本文的研究主要针对OCL音频功率放大器，分析了全面覆盖其主要工作特性的设计要素，并给出了实用的设计思路，以及实验精度调节等具体实现技术，有效解决了放大器在实际应用中的质量问题。

音频功率放大器设计报告1. 简介音频功率放大器是一种用于放大音频信号的电子设备，通常用于音响系统、电视和无线电等设备中。

本报告介绍了一个音频功率放大器的设计过程和实现。

2. 设计目标本次设计的目标是实现一个功率放大器，能够放大音频信号并输出高质量的声音。

以下是设计要求：- 输入电压范围：0.2 V - 2 V- 输出功率范围：10 W - 50 W- 频率响应范围：20 Hz - 20 kHz- 输出失真率低于1%3. 设计步骤3.1 选择放大器类型根据设计目标，我们选择了类AB功率放大器作为设计方案。

该放大器能够提供高质量的放大效果，并且具有较低的失真率。

3.2 电路设计经过电路设计和计算，我们决定使用以下主要元件：- BJT（双极型晶体管）：NPN型三极管- 电容和电感：用于构建频率响应滤波器- 可调电阻：用于调节放大器的增益和偏置- 电源电路：用于提供适当的电压3.3 PCB设计为了实现电路的稳定性和可靠性，我们进行了PCB（Printed Circuit Board）设计。

通过将元件布局在PCB上并进行连接，可以减少干扰和噪声。

3.4 元器件选择根据设计需求和可靠性要求，我们选择了适当的元器件进行组装。

在选择元器件时，我们重点考虑了其性能指标、价格和供应情况。

3.5 调试和测试完成电路装配后，我们进行了调试和测试。

通过连接音频信号源、功率负载和测试仪器，可以确保放大器能够正常工作，并且满足设计要求。

4. 结果和讨论经过测试，该音频功率放大器满足了设计要求，并且具有很好的音质和稳定性。

其输出功率范围为10 W至50 W，输入电压范围为0.2 V至2 V，频率响应范围为20 Hz至20 kHz。

失真率低于1%，音质清晰、饱满。

5. 总结在本次设计过程中，我们成功实现了一个高性能的音频功率放大器。

通过选择合适的放大器类型、进行电路设计和PCB设计、选择优质的元器件以及进行严格的调试和测试，我们达到了设计要求。

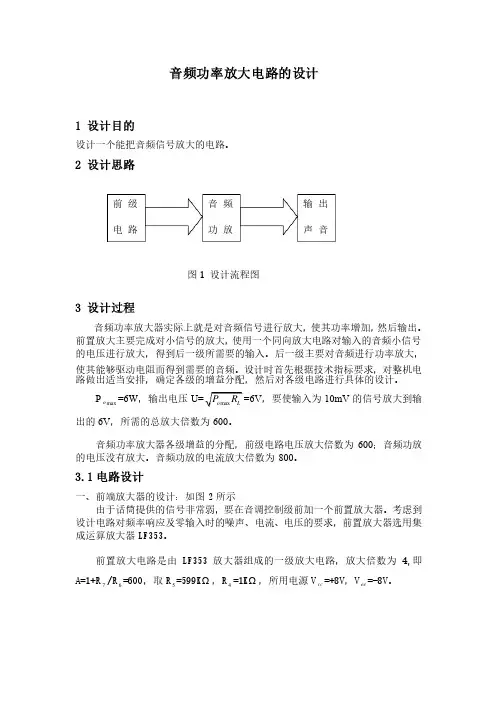

音频功率放大电路的设计1 设计目的设计一个能把音频信号放大的电路。

设计一个能把音频信号放大的电路。

2 设计思路图1 1 设计流程图设计流程图设计流程图3 设计过程音频功率放大器实际上就是对音频信号进行放大，使其功率增加，然后输出。

前置放大主要完成对小信号的放大，使用一个同向放大电路对输入的音频小信号的电压进行放大，得到后一级所需要的输入。

后一级主要对音频进行功率放大，使其能够驱动电阻而得到需要的音频。

使其能够驱动电阻而得到需要的音频。

设计时首先根据技术指标要求，设计时首先根据技术指标要求，设计时首先根据技术指标要求，对整机电对整机电路做出适当安排，确定各级的增益分配，然后对各级电路进行具体的设计。

P max o =6W ，输出电压U=max o L P R =6V ，要使输入为10mV 的信号放大到输出的6V ，所需的总放大倍数为600。

音频功率放大器各级增益的分配，前级电路电压放大倍数为600；音频功放的电压没有放大。

音频功放的电流放大倍数为800。

3.1电路设计一、前端放大器的设计：如图2所示所示由于话筒提供的信号非常弱，由于话筒提供的信号非常弱，要在音调控制级前加一个前置放大器。

要在音调控制级前加一个前置放大器。

要在音调控制级前加一个前置放大器。

考虑到考虑到设计电路对频率响应及零输入时的噪声、设计电路对频率响应及零输入时的噪声、电流、电流、电流、电压的要求，电压的要求，电压的要求，前置放大器选用集前置放大器选用集成运算放大器LF353LF353。

前置放大电路是由LF353放大器组成的一级放大电路，放大倍数为4,4,即即A=1+R 7/R 6=600=600，取，取R 5=599K Ω，R 4=1K Ω，所用电源V cc =+8V =+8V，，V ee =-8V =-8V。

音 频功 放 输 出声 音前 级电 路图2 前端放大器前端放大器经过前级运放的放大，经过前级运放的放大，由由A 'v =U i /U io =U i /10mV=600，可以得到U i =6V 。

音频功率放大器设计一、设计任务设计一个实用的音频功率放大器。

在输入正弦波幅度≤5mV，负载电阻等于8Ω的条件下，音频功率放大器满足如下要求：1、最大输出不失真功率P OM≥8W。

2、功率放大器的频带宽度BW≥50Hz~15KHz。

3、在最大输出功率下非线性失真系数≤3%。

4、输入阻抗R i≥100kΩ。

5、具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围。

二、设计方案分析根据设计课题的要求，该音频功率放大器可由图所示框图实现。

下面主要介绍各部分电路的特点及要求。

图1 音频功率放大器组成框图1、前置放大器音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。

声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。

一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。

所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。

另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。

对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。

对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。

前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。

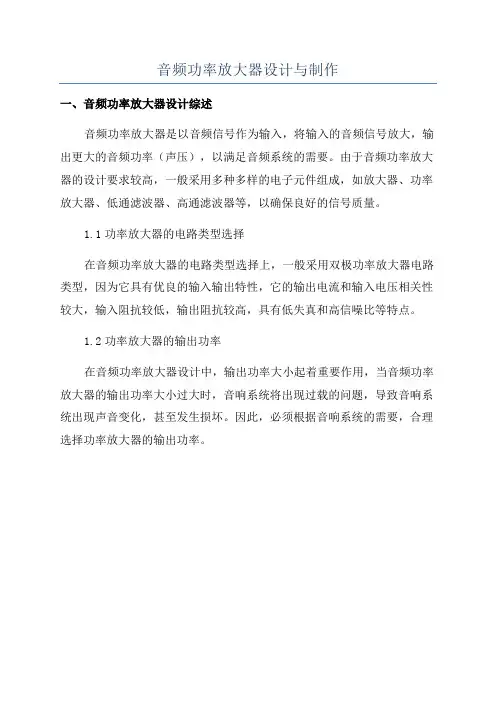

音频功率放大器设计与制作
一、音频功率放大器设计综述
音频功率放大器是以音频信号作为输入，将输入的音频信号放大，输出更大的音频功率（声压），以满足音频系统的需要。

由于音频功率放大器的设计要求较高，一般采用多种多样的电子元件组成，如放大器、功率放大器、低通滤波器、高通滤波器等，以确保良好的信号质量。

1.1功率放大器的电路类型选择
在音频功率放大器的电路类型选择上，一般采用双极功率放大器电路类型，因为它具有优良的输入输出特性，它的输出电流和输入电压相关性较大，输入阻抗较低，输出阻抗较高，具有低失真和高信噪比等特点。

1.2功率放大器的输出功率
在音频功率放大器设计中，输出功率大小起着重要作用，当音频功率放大器的输出功率大小过大时，音响系统将出现过载的问题，导致音响系统出现声音变化，甚至发生损坏。

因此，必须根据音响系统的需要，合理选择功率放大器的输出功率。

课程设计报告--音频功率放大器设计音频功率放大器设计报告一、引言音频功率放大器是电子工程领域中的一个重要组成部分，它能将输入信号放大并驱动扬声器输出高质量的音频信号。

音频功率放大器设计的主要目标是提高音频信号的功率，同时保持音频信号的稳定和高保真度。

本报告将介绍一个音频功率放大器的设计过程，包括电路设计、原理图设计、仿真和测试结果等。

二、电路设计1. 器件选择首先需要选择适合的放大器芯片和其他必要的元件。

在音频功率放大器设计中，常用的芯片有TDA2030、TDA2050等，选择芯片时需考虑芯片的功率输出、输入电压、高保真度等参数。

2. 电路图设计根据所选芯片的数据手册和设计要求，进行电路图的设计。

电路图设计主要包括输入电路、放大电路、输出功率放大电路等部分。

在设计过程中应注意信号的阻抗匹配、滤波等问题。

三、原理图设计根据电路设计，绘制电路的原理图。

原理图将各个部分的连接关系以及元件的数值等信息展示出来，为后续的仿真和测试提供便利。

四、仿真基于设计好的原理图，进行电路仿真。

使用仿真软件（如Proteus、Multisim等）对电路进行仿真，验证放大器的性能指标，包括功率输出、频率响应、失真度等参数。

五、测试结果根据仿真结果，制作音频功率放大器的实物电路，并进行测试。

测试包括输入信号的幅值、频率、输出功率、失真度等参数的测量。

根据测试结果，评估设计的音频功率放大器的性能和有效性。

六、总结通过本次课程设计，了解了音频功率放大器的设计过程，掌握了电路设计、原理图设计、仿真和测试等技能。

同时也深入了解了音频功率放大器的重要性和应用领域。

在今后的学习和工作中，将进一步拓展音频功率放大器设计的知识，不断提高设计水平，为音频领域的发展做出更大的贡献。

实验报告系班组实验日期年月日姓名学号指导老师课程设计: 设计一台OCL音频功率放大器一﹑实验目的1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。

2．学会OCL音频功率放大器的设计方法和性能指标测试方法。

3．培养实践技能，提高分析和解决实际问题的能力。

二、实验仪器4.7KΩ，47KΩ，4.3KΩ，6.8 KΩ，10 KΩ，22Ω，220Ω，0.5Ω，8Ω电阻；0.01uF，10uF，200uF的电容；D772，B882，TIP41C三极管；二极管；TL082芯片；可变1 KΩ电阻；电烙铁；锡；若干导线；剪刀三、实验原理P O = 6W(一)选择电路形式（二）、各级电压增益分配整机电压增益： iO um U U A = 由 L O O R U P 2= 有 9.68*6===L O O R P U V 691.09.6===i O um U U A 输入级、中间级、输出级增益分别为：321,,u u u A A A 有：321**u u u um A A A A = 输入级为射随器，A U1 = 1 ，取中间级增益都为8、输出级增益为9，稍有富裕。

（三）、确定电源电压通常取最大输出功率P om 比P o 大一些W P P O Om 96*5.1)2~5.1(===最大输出电压可由P om 来计算（峰值）128*9*22===L om om R P U V p考虑到晶体管饱和压降及发射极限流电阻上的压降，电源电压V cc 要大于U om ，一般为： ===128.011Om CC U V η15 V 取V CC =15 V （四）、功率输出级计算1、选择大功率管最大反压：3015*22==≈CC CEM V U V每管最大电流：85.1815==≈L CC CM R V I A 取I CM >=2.5 A 每管最大集电极功耗：8.19*2.02.0==≈Om CM P P W 取P CM >=2.5W 注意二个功放管参数对称、β接近。

本科毕业论文（设计）题目：音频功率放大器设计学生姓名：指导教师：所在分院：专业：电子信息工程班级：二〇一三年五月音频功率放大器设计摘要：音频功放全称为音频功率放大器，它主要用于推动扬声器发声，从而重现声音的功放装置。

本设计主要采用前置NE5532集成放大，功放模块选用LM1875放大芯片，电源部分采用自制的线性直流电源。

该音频功率放大器能够很好的对低频小信号进行放大，它能够如实的反映出声音信号的音色，音高和音强等音质状况本来面貌的能力，并且对声音信号进行必要的修饰以及加工。

本文主要介绍基于LM1875 D类音频功率放大电路的设计，它在音频应用场合能够提供非常低的失真度和高质量的音色，还具有了高增益、快速转换速率、宽功率带宽、大输出电压摆幅、大电流能力和非常宽的电源范围等特性。

在当今的社会中，经过了几代科学家的不断努力和尝试，它的技术已经日益成熟，用了一套比较完整的制作方法。

通过对硬件数据进行测试，比较输出功率和输入功率，进一步了解了音频功率放大器。

关键词：LM1875；高保真；功率放大Audio power amplifier designAbstract：Audio amplifier called the audio power amplifier, it is mainly used to promote the sound from the speakers to reproduce sound amplifier device. The design front NE5532 integrated enlarge, rear LM1875 amplifier chip, can be a good low-frequency small-signal amplification, it can truthfully reflect the tone of the sound signal, pitch and tone strong sound quality status and the ability of the original appearance of and the sound signal necessary modification and processing Therefore, the object of study is the sound quality of high-fidelity power amplifier technology, this paper describes the LM1875 class D audio power amplifier design, audio applications can provide very low distortion and high-quality sound, but also has a high gain, fast slew rate, wide power bandwidth, large output voltage swing, high current capability, and a very wide power range and other characteristics. Today, the audio power amplifier is still analog amplifier for mainstream products, analog amplifier has experienced decades of continuous improvement and perfection, and its technology has been developed to its peak. Test, comparing the output power and input power, hardware data Learn more about the audio power amplifier.Keywords: LM1875 ；High-fidelity ；power amplifier目录1. 绪论 (1)1.1音频功率放大器的设计背景 (1)1.2国内外的研究现状 (2)1.3设计的主要内容 (3)2 系统方案的论证 (4)2.1设计的主要任务 (4)2.2设计方案的选择 (4)3 硬件电路的设计 (6)3.1前置放大器 (6)3.2功放设计 (7)3.2.1 功率放大器的类别 (7)3.2.2 音频功率放大器的主要参数指标 (10)3.2.3 D类功率放大器的特点 (12)3.2.4 关于 LM1875的电路特点以及资料 (13)3.2.5 Lm1875放大电路的设计 (14)3.3电源电路的设计 (15)4 电路制作以及安装测试 (18)4.1装配与测试数据 (18)4.3实物展示 (19)5. 总结 (20)致谢 (21)参考文献 (22)1.绪论功率放大器，可以称之为“功放”。

目录一、设计意义 (4)二、设计方案比较 (7)三、电路组成框图 (8)四、电路原理图 (9)五、组装及技术指标测试 (14)六、总结…………………………………………………………一、设计意义在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。

所以，就高保真度功放而言，应该达到电气指标与实际听音指标的平衡与统一。

功率放大电器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。

1、功率放大电路的分析能够向负载提供足够信号功率的放大电路称为功率放大电路，简称功放。

1)功率放大器的概述音频功率放大器：把微弱的电信号放大为较强电信号的电路。

基本特征是功率放大。

声音先经过话筒转换成随声音强弱变化的电信号；再送入功率放大器进行放大；最后通过扬声器把放大的电信号还原成比原来响亮得多的声音。

2)放大器的放大原理框图放大器的框图如图1所示。

左边是输入端，外接信号源，v i、i i分别为输入电压和输入电流；右边是输出端，外接负载，v o、i o分别为输出电压和输出电流。

图1 放大器的框图2、功率放大器的特点功率放大器简称功放,它和其它放大电路一样，也是一种能量转换电路，这一点它和前面学的电压放大电路没有本质区别。

但是它们的任务是不相同的，电压放大电路属小信号放在电路，它们主要用于增强电压或电流的幅度，而功率放大器的主要任务是为了获得一定的不失真的输出功率，一般在大信号状态下工作，输出信号去驱动负载。

1)要求足够大的输出功率为了获得足够大的输出功率，要求功放电路的电压和电流都根足够大的输出幅度，所以，功放管工作在接近极限的状态下。

2)效率高负载所获得的功率都是由直流电源来提供的。

对于小信号的电压放大器来说，由于输出功率比较小，电源供给的功率较小，效率问题还不突出，而对功率放大器来说，由于输出功率大，需要电源提供的能量也大，所以效率问题就变得突出了，功率放大器的效率是指负载上的信号功率与电源的功率之比。

音频功率放大器设计一、 设计任务：设计一个实用的音频功率放大器：● 双声道● 输出功率2*15w ● 失真1%以下● 前两级允许使用1到2片运放 ● 末级使用分立器件 ● 开关保护电路●过压过流保护电路二、 设计过程：（一）输出级设计1.确定电源电压：负载8Ω输出功率为15W ，则：峰值电压:c E≈16V 峰值电流： cc LE I R ==16/8=2A 峰值电流的平均值： cD I I π==0.64A取电流反馈电阻组织为0.5Ω.峰值电流面引起的电压损失：0.5*2=1V 因此实际需要的电源电压为：16+1*2=18V 保证有10%的余量，则去电源电压为20V2.晶体管的确定：集电极功耗：cm P ≥0.3C o P P =*=4.5W集电极最大电流：2cm i A = ，1/5至1/10余量则： 2.2c I A = 集射击穿电压：2*2040ceo BV V ≥= 选择：BD243(NPN)、BD244(PNP)h 15FE =3.散热片的确定： 略4.电阻的确定：0.5R =Ω 2cm i A = 2*1P R W ⎛== ⎝ 两电阻交替流通，因此：10.52L P P W ==5.输出级的电路设计：（二）推动级设计1.推动极电阻的确定：一般取功放极的输入电阻的5至10倍 1010*0.5*1575i R R =≈=Ω作用:限制集电极电流防止热击穿（当晶体管的温度升高时BE V 会变小，而偏置二极管的的压降不会发生大的变化，因此会促进基极偏置电流的进一步变大，可能会导致热击穿。

）2.推动极晶体管的确定： 必要的推动极电流：20.1415cm T FE i A I A h === 由于推动极电阻分流实际T I ≥160mAo P =160mA*20V/2=1.6W c P =0.3o P =480mW集射击穿电压：2*2040ceo BV V ≥= 选择：BCW66H 、BCW68h250FE3.推动极的电路设计：（三）偏置电路设计偏置电路可以选择：电阻、二极管、三极管电阻：电源或Q5电压发生变化时，偏置电压会跟随变化；当晶体管静态工作电流由于温度升高而发生变化时，没有补偿作用。

音频功率放大器设计方案与制作
一、音频功率放大器的简介
二、原理
音频放大器采用一种称为“负反馈”的技术。

这种技术是指从输出端反馈输入端的一小部分，以抑制非线性的音频信号，从而改善信号失真。

负反馈将小部分信号重新发送回输入端，并将其与未受到反馈的输入信号混合，从而减少了输入信号的失真。

三、设计方案
1.首先，定义音频放大的输入和输出信号。

输入信号是音频源（如mp3播放器，CD播放器等）的音频输出，而输出信号是驱动扬声器的音频信号。

2.设计一款可以支持不同音频输入信号的放大器，要求输入信号的音量可以在一定范围内调整。

3.设计出一个具有负反馈技术的复杂电路，实现放大器的音频信号放大功能，可以有效抑制信号失真。

4.确定所需要的元件，制定相关元件购买清单，并安排相关元件的采购工作。

5.安排面板绘制，将电路图放置在面板上，使组装更加方便。

6.组装完成，为放大器两端的输入输出连接接口，进行绝缘处理。

杭州电子科技大学音频功率放大器设计报告一.设计要求☐设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。

要求直流稳压电源供电，多级电压、功率放大。

输入音频线自备。

☐基本指标：☐频带宽度50Hz～20kHz，输出波形基本不失真；☐电路输出功率大于8W；☐输入阻抗：≥10kΩ；☐放大倍数：≥40dB；☐具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围；☐所设计的电路具有一定的抗干扰能力；☐具有合适频响宽度、保真度要好、动态特性好。

二.实验原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。

按其构成可分为前置放大级、音调控制级和功率放大级三部分，组成框图如图1-1所示。

图1-1v i三. 设计思路及方案论证 设计思路：首先根据输出功率的确定电源大小和整个系统的增益。

∵音频功率放大器的输出功率P OM ≥8W 。

∴音频功率放大器的输出幅值若输入信号为5mV 时，整个放大系统的电压增益为：，即67dB 。

根据整个放大系统的电压增益，合理分配各级单元电路的增益。

功率放大器级（采用集成功放）电压放大倍数取30倍； 音调控制器放大器在中频（1KHz ）处的电压放倍数取1； 前置放大器的电压放大倍数取80（考虑到实际电路中有衰减）。

方案选择： 1. 前置放大器：实验室可为我们提供NE5532运放，所以前置放大器将使用NE5532搭建电路。

为了保证输入电阻足够大，我们选择同相组态，由于同相组态中Av=1+R2/R1,根据设计要求，取R1=910Ω， R2=22K Ω。

具体电路图参见4-12. 音调控制电路：11.3OM V V≥=22601053.113=⨯==-iO M V V V ARp1：高音调节电位器Rp2：低音调节电位器电容C：音频信号输入耦合电容电容C1、C2：低音提升和衰减电容，一般选择C1=C2电容C3：高音提升和衰减作用，要求C3的值远远小于C1。
