d类功率放大器导通角d类功率放大器是一种常用的功率放大器,其特点是导通角较大。
在本文中,我们将详细探讨d类功率放大器导通角的相关知识。
我们需要了解什么是导通角。
导通角是指功率放大器中的晶体管或管子在正半周或负半周中导通的时间。
在d类功率放大器中,导通角可以达到90度以上,即导通时间占据了输入信号周期的大部分时间。
这也意味着d类功率放大器的效率非常高,能够输出较大的功率。
为了更好地理解d类功率放大器导通角的重要性,我们可以从其工作原理入手。
d类功率放大器采用了一对互补的开关管,分别负责正半周和负半周的导通。
当输入信号为正半周时,负半周的开关管处于关闭状态,而正半周的开关管处于导通状态;当输入信号为负半周时,正半周的开关管关闭,而负半周的开关管导通。
这种开关工作方式使得d类功率放大器能够实现较高的效率和较低的功率损耗。
在具体的应用中,d类功率放大器常常用于音频放大器和电力放大器等领域。
以音频放大器为例,d类功率放大器能够输出高质量的音频信号,同时由于其高效率的特点,能够延长音频放大器的使用寿命。
此外,d类功率放大器还广泛应用于车载音响系统、家庭影院系统等领域,为用户提供清晰、高保真的音频体验。
然而,尽管d类功率放大器具有较高的效率和导通角,但也存在一些问题。
首先,由于开关管在导通和截止之间切换,容易产生开关噪声。
这种噪声会对音频质量产生一定的影响,需要在设计中进行噪声抑制。
其次,由于开关管的导通和截止过程需要一定的时间,导致d类功率放大器的响应速度相对较慢。
这在某些高频应用中可能会带来一定的问题。
为了解决上述问题,研究人员一直在不断改进d类功率放大器的设计。
例如,引入了一些先进的开关电路技术,以降低开关噪声和提高响应速度。
此外,还可以通过优化电路布局、选择合适的元器件等方式来改善功率放大器的性能。
d类功率放大器具有较大的导通角,能够实现高效率的功率放大。
在音频和电力放大领域得到广泛应用。
尽管存在一些问题,但通过不断的技术改进,d类功率放大器的性能将得到进一步提升。
全桥d类功放
全桥D类功放是一种将输入模拟音频信号或PCM数字信息变换成PWM或PDM 的脉冲信号,然后用PWM的脉冲信号去控制大功率开关器件通/断音频功率放大器。
它具有以下特点:
效率高:在多数应用和典型的音乐占空比中,D类放大器的平均效率大约是线性放大器的两倍。
体积小:D类功放的有效率高,体积相对较小。
输出功率大:全桥D类功放可以实现平衡输出,差分方式提供的输出信号是单端方式的两倍,并且输出功率是其四倍。
抑制电源噪声:全桥D类功放提供了更好的电源噪声抑制或PSRR,电源抑制比。
易于连接单极电源:全桥D类功放可以更容易地允许终端用户将放大器连接到单极电源,而不需要输出直流阻塞电容,并可能为设计者节省成本和双极电源的复杂性。
但需要注意的是,虽然利用D类放大器的低功耗优点有力推动其音频应用,但是有一些重要问题需要设计工程师考虑,例如晶体管尺寸的选择等。
同时,为了防止过热危险,需要温度监视控制电路。
d类功率放大器特点D类功率放大器是一种高效率的功率放大电路,主要用于对高功率信号进行放大。
它的特点是具有高效率、低失真、小尺寸、低成本和高稳定性等优点。
D类功率放大器的高效率是其最显著的特点之一。
传统的A类功率放大器在工作过程中会产生较大的静态功率损耗,而D类功率放大器通过不同的工作方式,使得输出功率信号的平均功率损耗大大降低。
这是因为D类功率放大器在放大过程中,只有输入信号大于某个阈值时,才会开启功率放大器进行放大,而在其余时间内功率放大器处于关断状态,从而大大减少了功率损耗。
D类功率放大器具有较低的失真。
传统的A类功率放大器在放大过程中,由于电流和电压都是连续变化的,会产生较大的非线性失真。
而D类功率放大器采用开关式工作方式,只需要对输入信号进行开关控制,从而有效降低了失真程度。
此外,D类功率放大器还可以通过一些技术手段,如负反馈、预失真等来进一步降低失真。
第三,D类功率放大器具有较小的尺寸。
由于D类功率放大器具有高效率和较低的功率损耗,因此可以采用较小的散热器和功率器件,从而使整个功率放大器的尺寸变小。
这对于一些对空间要求较高的应用场景,如便携式音箱和车载音响等非常有利。
第四,D类功率放大器具有较低的成本。
由于D类功率放大器采用的器件和散热系统相对较小,而且由于其高效率特点,使得其在制造成本上有一定的优势。
这使得D类功率放大器的成本较低,更加适合大规模生产和应用。
D类功率放大器具有较高的稳定性。
由于D类功率放大器采用开关式工作方式,输出信号的稳定性主要取决于开关控制电路的设计和实现。
在现代电子技术的支持下,可以通过采用精确的控制电路和反馈机制,使D类功率放大器具有较高的稳定性,能够在不同的工作条件下保持较好的放大性能。
D类功率放大器具有高效率、低失真、小尺寸、低成本和高稳定性等特点。
它在音频放大、功率放大和无线通信等领域得到了广泛的应用。
随着科技的不断进步和电子技术的不断发展,D类功率放大器还将继续发展和完善,为各种应用场景提供更加高效、稳定和优质的功率放大解决方案。
d类功放原理D类功放原理。
D类功放(Class-D Amplifier)是一种高效率的功率放大器,它利用数字调制技术将音频信号转换成脉冲宽度调制(PWM)信号,然后通过功率开关器件进行放大。
与传统的A类、B类功放相比,D类功放具有更高的效率和更小的体积,因此在音响设备、汽车音响和无线通信等领域得到了广泛的应用。
D类功放的工作原理可以简单地分为两个部分,信号调制和功率放大。
首先,音频信号经过模数转换器(ADC)转换成数字信号,然后经过数字信号处理器(DSP)进行数字调制,将其转换成PWM信号。
PWM信号的脉冲宽度与音频信号的幅度成正比,频率与音频信号的频率相同。
这样就实现了对音频信号的数字化处理。
接下来,PWM信号通过功率开关器件(如MOSFET、IGBT)控制输出级的功率开关,将电源电压施加在负载上,从而实现对音频信号的功率放大。
在输出级,PWM信号经过滤波器进行滤波处理,去除高频成分,得到原始的音频信号。
最后,经过放大器输出到扬声器或其他负载上。
D类功放相比传统的A类、B类功放具有很多优点。
首先,D类功放的效率非常高,通常可以达到90%以上,而A类、B类功放的效率只有50%左右。
这意味着D类功放在同样输出功率下,可以减少很多功率损耗,从而减小散热器的尺寸和成本。
其次,D类功放的失真度较低,因为功率开关器件的开关速度非常快,可以更准确地跟随音频信号的变化,减少失真。
此外,D类功放的体积小、重量轻,适合于便携式音响设备和汽车音响系统的应用。
然而,D类功放也存在一些缺点。
首先,由于功率开关器件的开关频率较高,会产生一定的高频谐波,需要进行滤波处理,增加了设计的复杂度。
其次,功率开关器件的开关损耗会产生一定的电磁干扰,需要进行屏蔽和抑制。
另外,D类功放对电源的要求较高,需要较为稳定的直流电源,以保证输出的音频质量。
总的来说,D类功放作为一种高效率、高保真度的功率放大器,已经成为现代音响设备和汽车音响系统的主流选择。
氮化镓(GaN)D类功放指的是利用氮化镓半导体技术制造的D类功率放大器。
氮化镓半导体在射频和微波功率放大器领域具有广泛的应用,其中D类功放是一种高效率的功率放大器类型。
D类功率放大器以其高效率和低失真而闻名,常用于音频放大器、射频通信系统和其他需要高效能的应用场景。
使用氮化镓材料制造D类功率放大器可以提供更高的工作频率、更好的功率密度和更好的热特性。
优点包括:
1. **高效率:** D类功率放大器能够在电源转换方面达到很高的效率,这意味着在输出更高功率的同时减少能源消耗。
2. **低失真:** 在保持较高效率的同时,D类功放能够产生较低的失真,有助于输出信号的准确性。
3. **快速开关特性:** 氮化镓半导体具有优异的开关特性,这使得D类功放器件能够快速切换,减少功耗损失。
氮化镓材料的特性使其成为制造高性能功率放大器的理想选择,尤其是在需要高频率、高功率和高效率的应用中。
利用氮化镓半导体技术制造的D类功率放大器能够为许多领域提供更有效的解决方案,例如通信系统、无线网络、雷达系统、音频设备等。
d类功放增益和功率解释说明以及概述1. 引言1.1 概述在现代科技发展的进程中,功率放大器作为一种重要的电子设备,在各个领域中具有广泛的应用。
其中,D类功放作为一种高效率低功耗的功率放大器,近年来受到了越来越多人的关注和研究。
本文旨在对D类功放的增益和功率进行解释说明,并概述其相关概念、特点以及影响因素。
通过对D类功放增益和功率的详细讨论和分析,可以更好地理解该类型功放器件在实际应用中的优势与限制,并对未来的技术发展提出一些建议。
1.2 文章结构本文将分为五个主要部分进行说明。
除了引言部分外,还包括:功放定义与分类、D类功放增益解释说明、D类功放功率解释说明以及结论与总结。
在第二部分中,我们将介绍功放器件的基本概念和分类,并着重介绍D类功放,在不同应用领域中的具体使用情况。
第三部分将详细讨论D类功放增益的定义、重要性以及其特点。
同时还会探讨如何调节增益以及影响增益的因素。
第四部分将重点解释功率的概念和意义,并着重说明D类功放的功率输出特点。
此外,我们还会讨论容量和负载对功率输出的影响。
最后,第五部分将对D类功放的增益和功率进行综合评价和分析,讨论其在实际应用中的优势与局限,并提出未来技术发展的展望和研究方向建议。
1.3 目的本文旨在对D类功放的增益和功率这两个关键概念进行深入解释和阐述。
通过对这些内容的详细讨论,读者可以更全面地了解D类功放器件的特点、优势和局限性。
同时,我们希望借此机会提醒读者注意增益调节方法以及容量和负载等因素对功率输出产生的影响。
最后,我们也期望能够引起更多人对于D类功放技术未来发展方向的思考,并给予一些相关建议。
通过本文内容,希望能够为读者提供有关该主题领域内基础知识与进一步探索所需的背景信息。
2. 功放定义与分类2.1 功率放大器的概念及作用功率放大器是一种电子设备,用于增加电信号的幅度,从而增强信号的功率。
它在各个领域中广泛应用,包括音频和视频系统、通信系统、雷达系统等。

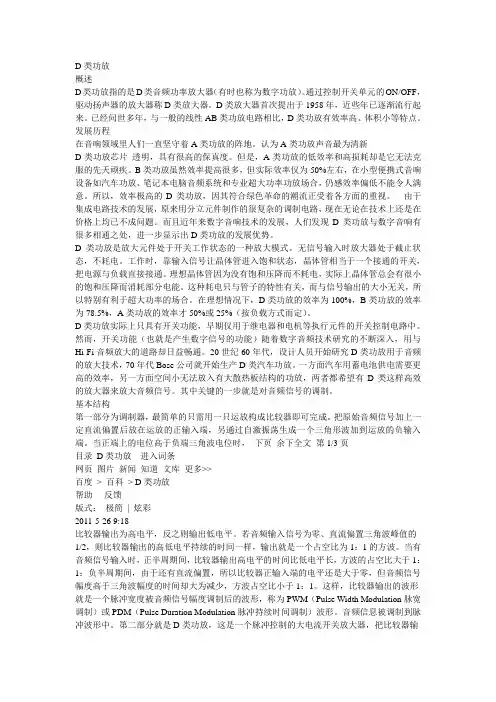

D类功放概述D类功放指的是D类音频功率放大器(有时也称为数字功放)。
通过控制开关单元的ON/OFF,驱动扬声器的放大器称D类放大器。
D类放大器首次提出于1958年,近些年已逐渐流行起来。
已经问世多年,与一般的线性AB类功放电路相比,D类功放有效率高、体积小等特点。
发展历程在音响领域里人们一直坚守着A类功放的阵地。
认为A类功放声音最为清新D类功放芯片透明,具有很高的保真度。
但是,A类功放的低效率和高损耗却是它无法克服的先天顽疾。
B类功放虽然效率提高很多,但实际效率仅为50%左右,在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功放场合,仍感效率偏低不能令人满意。
所以,效率极高的D类功放,因其符合绿色革命的潮流正受着各方面的重视。
由于集成电路技术的发展,原来用分立元件制作的很复杂的调制电路,现在无论在技术上还是在价格上均已不成问题。
而且近年来数字音响技术的发展,人们发现D类功放与数字音响有很多相通之处,进一步显示出D类功放的发展优势。
D类功放是放大元件处于开关工作状态的一种放大模式。
无信号输入时放大器处于截止状态,不耗电。
工作时,靠输入信号让晶体管进入饱和状态,晶体管相当于一个接通的开关,把电源与负载直接接通。
理想晶体管因为没有饱和压降而不耗电,实际上晶体管总会有很小的饱和压降而消耗部分电能。
这种耗电只与管子的特性有关,而与信号输出的大小无关,所以特别有利于超大功率的场合。
在理想情况下,D类功放的效率为100%,B类功放的效率为78.5%,A类功放的效率才50%或25%(按负载方式而定)。
D类功放实际上只具有开关功能,早期仅用于继电器和电机等执行元件的开关控制电路中。
然而,开关功能(也就是产生数字信号的功能)随着数字音频技术研究的不断深入,用与Hi-Fi音频放大的道路却日益畅通。
20世纪60年代,设计人员开始研究D类功放用于音频的放大技术,70年代Bose公司就开始生产D类汽车功放。
d类功放与g类功放
D类功放和G类功放都是音频功放的类型,它们在音频放大领
域有着不同的特点和应用。
首先来看D类功放,D类功放是数字功率放大器的一种,它的
工作原理是通过对输入信号进行脉冲宽度调制(PWM),然后经过滤
波器滤除掉高频脉冲,最终得到模拟信号输出。
D类功放的优点是
效率高,能够在不牺牲音质的情况下实现较高的功率输出,因此在
功率放大器中得到了广泛的应用。
另外,D类功放还具有体积小、
发热低等特点,适合于一些对功率和体积有要求的应用场合。
而G类功放则是混合功率放大器的一种,它结合了A类功放和
H类功放的特点,能够在保持音质的前提下提供较高的效率。
G类功
放在信号的低功率部分采用A类放大技术,而在高功率部分则采用
H类放大技术,这样既能保证音质,又能提高功率放大的效率。
因此,G类功放在音频放大领域也备受青睐,尤其在高保真音响系统
中得到广泛应用。
总的来说,D类功放和G类功放都是现代音频放大技术的代表,它们分别以高效率和高保真著称,并且在不同的应用场合都有着广
泛的应用前景。
在选择使用哪种类型的功放时,需要根据具体的应用需求和预算来进行综合考虑,以选取最适合的方案。
d类功放并联标题:D类功放并联引言:D类功放是一种高效的功率放大器,具有高效率和低失真的特点。
在某些应用场景中,我们需要增加输出功率,这时可以使用D类功放并联的方法。
本文将介绍D类功放并联的原理、实现方法以及应用案例。
一、D类功放的原理D类功放是一种脉冲宽度调制(PWM)放大器,其工作原理是将音频信号转化为脉冲信号,通过调节脉冲的宽度和频率来实现信号的放大。
D类功放的优点是功率转换效率高,但单个功放的输出功率有限。
二、D类功放并联的原理D类功放并联是通过将多个D类功放器件并联连接,使它们同时工作,以增加整体的输出功率。
并联连接的功放器件可以分担负载,从而实现更高的输出功率。
三、D类功放并联的实现方法1. 电路连接:将多个D类功放器件的输出端连接在一起,并将它们的输入端与同一音频源相连。
2. 控制信号同步:通过同步电路,确保多个功放器件的脉冲信号同步,以避免相位差和失真。
3. 负载均衡:使用负载电阻、电感等元件,确保多个功放器件的输出功率均衡分配,提高系统的稳定性。
四、D类功放并联的应用案例1. 家庭影院系统:通过D类功放并联,可以实现更高的音响输出功率,提供更震撼的影音效果。
2. 演出场所:在大型演出场所,通过D类功放并联可以满足高音量的要求,确保音乐的传达效果。
3. 车载音响系统:通过D类功放并联,可以提供更强大的音响输出,增强车载音响的音质和音量。
结论:D类功放并联是一种有效的方式来增加功放输出功率。
通过合理的电路连接和控制信号同步,可以实现多个功放器件的协同工作,提供更高的输出功率。
D类功放并联在家庭影院、演出场所和车载音响等应用中具有重要意义,可以提供更好的音响效果和体验。
A类、B类、AB类、C类、D类五种功率放大器1、A类功放(又称甲类功放)A类功放输出级中两个(或两组)晶体管永远处于导电状态,也就是说不管有无讯号输入它们都保持传导电流,并使这两个电流等于交流电的峰值,这时交流在最大讯号情况下流入负载。
当无讯号时,两个晶体管各流通等量的电流,因此在输出中心点上没有不平衡的电流或电压,故无电流输入扬声器。
当讯号趋向正极,线路上方的输出晶体管容许流入较多的电流,下方的输出晶体管则相对减少电流,由于电流开始不平衡,于是流入扬声器而且推动扬声器发声。
A类功放的工作方式具有最佳的线性,每个输出晶体管均放大讯号全波,完全不存在交越失真(Switching Distortion),即使不施用负反馈,它的开环路失真仍十分低,因此被称为是声音最理想的放大线路设计。
但这种设计有利有弊,A类功放放最大的缺点是效率低,因为无讯号时仍有满电流流入,电能全部转为高热量。
当讯号电平增加时,有些功率可进入负载,但许多仍转变为热量。
A类功放是重播音乐的理想选择,它能提供非常平滑的音质,音色圆润温暖,高音透明开扬,这些优点足以补偿它的缺点。
A类功率功放发热量惊人,为了有效处理散热问题,A类功放必须采用大型散热器。
因为它的效率低,供电器一定要能提供充足的电流。
一部25W 的A类功放供电器的能力至少够100瓦AB类功放使用。
所以A类机的体积和重量都比AB类大,这让制造成本增加,售价也较贵。
一般而言,A类功放的售价约为同等功率AB类功放机的两倍或更多。
2、B类功放(乙类功放)B类功放放大的工作方式是当无讯号输入时,输出晶体管不导电,所以不消耗功率。
当有讯号时,每对输出管各放大一半波形,彼此一开一关轮流工作完成一个全波放大,在两个输出晶体管轮换工作时便发生交越失真,因此形成非线性。
纯B类功放较少,因为在讯号非常低时失真十分严重,所以交越失真令声音变得粗糙。
B类功放的效率平均约为75%,产生的热量较A类机低,容许使用较小的散热器。
d类放大器原理D类放大器(Class-D amplifier)是一种功率放大器,其原理基于数模混合调制技术。
相比于传统的A类、B类或AB类放大器,D类放大器更高效。
它利用数字开关技术,将输入信号转换成数字脉冲,通过开关管的开关动作来调制输出信号的脉宽,从而实现信号的放大。
D类放大器的工作原理主要包括输入信号处理、数字脉冲生成和输出滤波三个部分。
首先,输入信号通过前端处理电路,如滤波器和放大器,将其调整为合适的幅度和频率范围。
这一步骤的目标是为了保证输入信号的完整性和减少噪声干扰。
接下来,输入信号经过采样和量化处理,将其转换成数字信号。
采样是将连续信号按照一定频率进行抽样,量化是将抽样信号离散成若干个离散值。
这样,信号就被转换成了数字形式,进一步便于数字处理和控制。
生成的数字信号通过比较器进行运算,并与一个高频三角信号进行比较。
比较器的输出决定了开关管的开关动作。
当数字信号大于三角信号时,开关管打开;当数字信号小于三角信号时,开关管关闭。
通过周期性地进行开关动作,可以得到一个频率较高的方波信号。
方波信号通过输出滤波器进行滤波,将其转换成模拟信号。
滤波器主要起到两个作用:将方波信号变为平滑连续的模拟信号,去除方波信号中的高频成分。
输出滤波器一般采用低通滤波器,能够有效地滤除高频噪声和杂散信号。
经过滤波处理后,得到了放大后的模拟信号,可以通过功率放大电路放大输出信号的幅度。
由于数字脉冲的占空比控制了输出信号的幅度,因此可以通过调整占空比来控制放大倍数。
这样,D类放大器可以实现对输入信号的高效放大。
总结起来,D类放大器的工作原理是先将输入信号转换成数字信号,然后通过数字脉冲生成技术将其调制成方波信号,并通过输出滤波器将其变为模拟信号,最后通过功率放大电路放大输出信号的幅度。
这种数字开关技术的应用大大提高了放大器的效率和性能。
D类功放效率1. 什么是D类功放D类功放,全称为数字式功率放大器,是一种利用数字信号对音频信号进行放大的技术。
与传统的A类、B类、AB类功放相比,D类功放具有更高的效率和更小的体积。
传统的A类功放是通过将音频信号直接加在电流上,然后通过调制电流来放大音频信号。
这种方式虽然能够获得高质量的音频输出,但由于存在较大的静态电流和热量损耗,效率较低。
B类功放则是将音频信号分成正负半周期,在正半周期中只处理正弦波的一半,而在负半周期中只处理负弦波的一半。
这样可以减少静态电流和热量损耗,提高效率。
然而,在切换过程中可能会产生失真。
AB类功放则是将A类和B类功放结合起来使用,既可以获得较高的效率又可以减少失真。
但由于需要额外的电路来切换工作模式,使得复杂度增加。
与传统功放不同,D类功放采用了数字技术对音频信号进行处理和调制,并通过PWM(脉宽调制)技术将音频信号转换为数字信号。
然后,通过高频开关电路对数字信号进行放大和恢复,最后通过滤波器将数字信号转换回模拟音频信号。
这种方式可以大大提高功放的效率。
2. D类功放的优点D类功放相比传统功放具有以下几个优点:2.1 高效率D类功放的效率通常可以达到90%以上,远高于传统功放。
这是由于D类功放采用了PWM技术,将音频信号转换为数字信号后进行处理和调制,避免了静态电流和热量损耗。
高效率意味着更小的能量浪费和更少的发热量,有助于延长设备寿命并降低能源消耗。
2.2 小体积D类功放由于采用了数字技术和高频开关电路,可以实现更小的体积。
相比传统功放需要大型散热器来散发热量,D类功放不需要过多的散热设计,因此可以实现更紧凑的尺寸。
这使得D类功放在一些空间有限的应用场景中具有很大优势。
2.3 低失真D类功放在数字信号的处理和调制过程中可以更精确地还原音频信号,因此可以获得更低的失真。
与传统功放相比,D类功放在输出音频时具有更高的保真度和更好的动态范围。
这使得D类功放在音频发烧友和专业音响领域中备受推崇。
D类音频功率放大器分析D类音频功率放大器是一种高效的功率放大器,主要用于音频设备中提供高功率输出。
它的工作原理是在输入信号的周期性周期内,对电流进行开关调制,从而将信号通过高频开关电路进行放大。
与传统的A类、B类和AB类功率放大器相比,D类功率放大器具有更高的效率和较低的功耗。
D类音频功率放大器的基本结构包括输入级、放大级和输出级。
输入级主要负责将信号转换为宽幅脉冲,并将其输入到放大级中。
放大级中的高频电路将宽幅脉冲进行放大,并通过输出级输出到负载上。
输出级一般由功率MOSFET管组成,可以提供高功率输出。
D类音频功率放大器的工作周期包括两个状态:导通状态和截止状态。
在导通状态下,输入信号的正半周期会导致功率MOSFET管导通,负半周期则关断。
而在截止状态下,则正负半周期都会导致功率MOSFET管全部关断。
相比于传统的A类、B类和AB类功率放大器,D类功率放大器具有以下优点:1.高效率:由于D类功率放大器工作在开关状态,其功率损耗相对较小。
因此,其效率可以达到70%以上,远高于传统的功率放大器。
2.低功耗:由于高效率的特性,D类功率放大器的功耗相对较低。
这对于移动设备和电池供电的设备来说非常重要,可以延长电池使用时间。
3.尺寸小巧:D类功率放大器的尺寸相对较小,可集成到小型音频设备中,使其紧凑且易于携带。
4.低发热量:由于功率损耗较小,D类功率放大器产生的热量也相对较少。
这有助于减少设备散热需求,提高设备的可靠性。
然而,D类功率放大器也存在一些缺点:1.输出质量:由于开关调制的特性,D类功率放大器在放大音频信号时,很难完全重现输入信号的准确细节。
这可能导致一些畸变和噪音。
2.上电启动时间:由于开关电路的特性,D类功率放大器在上电启动时需要一定的时间来建立输出电压。
这可能导致一些短暂的音频延迟。
3.EMI干扰:由于高频开关电路的存在,D类功率放大器可能会引入一些电磁干扰(EMI),对周围的其他设备产生不良影响。
d类mosfet功率放大器
D类MOSFET功率放大器是一种高效率的功率放大器设计,它采用D 类拓扑结构,可在大功率转换任务中提供高扭矩输出。
该设计采用MOSFET晶体管进行功率功率放大,具有高转换效率,低电压丢失和
高寿命等优点。
D类MOSFET功率放大器的工作原理是在输入信号的半个周期内将功率晶体管开启,输出电路上的电流开始流动,电容的电荷随着时间逐
渐积累。
然后,在输入信号的另一半周期内,功率晶体管关闭,电容
上的电荷被释放,并开始流向负载电阻,这样,就实现了高效率的功
率放大。
D类MOSFET功率放大器的主要优点是非常高的效率和高的输出功率,大大降低了电路发热和功率损失,因此使得这种设计非常适合一些高
功率应用,例如音响系统,射频系统,甚至是电视机和电脑显示器。
尽管D类MOSFET功率放大器可能稍微复杂一些,但它仍然是一种非常有用的功率放大器设计,具有很多优点。
这种设计通常采用负载电
阻作为负载,并且可以配备相应的保护电路,以避免过热和其他可能
的故障。
此外,它还可以通过调整RF滤波器和输入电路,实现更大的带宽和更精确的功率增益控制。
总的来说,D类MOSFET功率放大器是一种非常优秀的功率放大器设计,具有高效率和高输出功率的优点,特别适用于高功率转换任务。
这种设计的成本也很低,可在多种应用中使用。
如果您正在寻找一种高效的功率放大器设计,那么您应该考虑采用D类MOSFET功率放大器。
D类功率放大器设计报告设计报告:D类功率放大器1.引言2.设计原理2.1开关管的选择开关管是D类功率放大器关键的组成部分,常用的开关管有MOSFET (金属氧化物半导体场效应晶体管)和IGBT(绝缘栅双极性晶体管)。
选择合适的开关管需要考虑功率、速度、成本和可靠性等因素。
2.2PWM调制电路PWM调制电路用于将音频信号转化为脉冲信号。
常用的PWM调制电路有比较器、计数器和DAC(数字模拟转换器)等组成。
PWM调制电路的设计需要考虑信号的动态范围、信噪比和失真等因素。
2.3输出滤波电路输出滤波电路用于滤除脉冲信号中的高频成分,以得到放大后的音频信号。
常用的输出滤波电路有LC滤波电路和RC滤波电路等。
滤波电路的设计需要考虑频率响应、衰减系数和阻抗匹配等因素。
3.参数设计在设计D类功率放大器时,需要确定一些关键参数,包括输出功率、工作电压、负载阻抗和失真程度等。
3.1输出功率输出功率是D类功率放大器的重要参数,决定了放大器可以驱动的音箱的大小和音量。
输出功率的选择应考虑实际应用场景和预算因素。
3.2工作电压工作电压直接影响到D类功率放大器的功率效率和失真程度。
工作电压越高,功率效率越高,但是也容易引起更大的功率损耗和失真。
3.3负载阻抗负载阻抗是D类功率放大器输出端连接的音箱或扬声器的特性参数。
负载阻抗的选择应根据音箱或扬声器的要求和放大器的输出功率来确定。
3.4失真程度失真程度是评估D类功率放大器性能的重要指标。
常见的失真包括谐波失真、交调失真和互调失真等。
为了提高放大器的音质,失真程度应尽量小。
4.结论D类功率放大器是一种高效率和低失真的功率放大器,广泛应用于音频功率放大领域。
在设计D类功率放大器时,需要选择合适的开关管并设计PWM调制电路和输出滤波电路。
关键参数的选择包括输出功率、工作电压、负载阻抗和失真程度。
通过合理的设计和优化,可以实现高质量的音频放大效果。
D类功率放大器D 类提高音频放大器的效率作者:德州仪器公司Mike ScoreD 类采用脉宽调制 (PWM) 信号取代AB 类放大器通常采用的线性信号。
PWM 信号包括音频信号以及PWM开关频率与谐波。
D 类音频放大器比AB 类放大器效率高得多,因为输出MOSFET 可从极高阻抗转变为极低阻抗,从而在作用区操作只有几纳秒。
利用上述技术,输出级上损失的功率极低。
此外,LC 过滤器或扬声器的感应元件在各周期还能存储能量,并可确保切换功率不会在扬声器中损失。
引言尽管D 类放大器推出已经有一段时间了,但许多人仍不理解D 类放大器工作的基本原理,也不明白其为什么会提供更高效率。
本文将解释脉宽调制 (PWM) 信号是如何创建的,以及说明您听到的是音频频率而非PWM波形的开关频率。
本文将详细说明输出PWM波形为什么比输出线性波形效率高很多,还将说明为什么某些D类放大器要求LC过滤器,而某些则不需要。
B> D 类输出信号 (PWM) 如何包含音频信号,TPA3001D1结构图(见图1)有助于解释PWM信号是如何形成的。
首先,模拟输入D 类采用前置放大器获得输入音频信号,并确保差动信号。
随后,积分器级 (integrator stage) 可低通过滤音频信号以实现抗失真与稳定性。
音频信号而后与三角波相比较,以创建脉宽调制(PWM)信号。
门驱动电路系统采用PWM 驱动输出FET,其将在输出端创建高电流PWM信号。
图1:TPA3001D1结构图。
图2显示了典型的PWM信号是如何从图1中的比较器功能块形成的。
可将音频输入与250-kHz的三角波相比较。
当音频输入电压大于250-kHz三角波电压时,非反相比较器输出状态为高,而当250-kHz三角波大于音频信号时,非反相比较器输出状态为低。
非反相比较器输出为高时,反相比较器输出为低;而当非反相比较器输出为低时,反相比较器输出为高。
平均 PWM非反相输出电压V+(avg) 为忙闲度乘以电源电压,OUT此外D表示忙闲度,或'开启'时间t(on) 除以总周期 T。
深层解析D类放大器什么是D类放大器—工作原理D类放大器本质上属于一类开关功率放大器或PWM功率放大器。
目前有很多种功率放大器,本文主要介绍以下几类功率放大器:A 类-------A类放大器在整个周期内都处在导通状态,换言之,总有偏置电流流过输出器件。
这种结构的失真最小,基本是线形的,但效率也最低,约为20%。
这种设计很典型,不需要高/低端输出器件补偿。
B类-------这类功放和A类功率放大器刚好相反。
其输出器件仅只导通半个正弦波的周期(一个导通正半周,另一个导通负半周),换言之,如果没有输入信号,输出器件就不会有电流流过。
这类功放的效率很明显地要优越于A类,大约在5 0%,但它存在交越失真等非线性问题,主要是因为开启和关闭其它器件需要花费时间。
A B类-------AB类放大器结合了上述两种放大器的优点,也是目前普遍采用的的一类功率放大器。
其所用的两个器件可以同时导通,但在交越点仅有导通较短时间。
因此每个器件导通时间多于半个周期,但又少于整个周期,克服了B类放大器的非线性失真问题和A类放大器效率低的缺点。
A B类放大器的效率可达到50%。
D类-------上文有提到D类放大器是一种开关或PWM功放。
我们将重点说明这类功放,在这种功放中,器件要么完全导通,要么完全关闭,大幅度减少了输出器件的功耗。
效率可高达90~9 5%。
音频信号用来调制PWM载波信号和驱动输出器件,最后一级为用于过滤高频PWM载波频率以分离出音频信号的低通滤波器。
上述A,B和AB类放大器被定义为线性放大器。
我们将在下个部分讨论线性放大器和D类放大器的不同。
线性功放的原理框图如图1所示。
在线性放大器中,信号总是模拟信号,输出晶体管作为线性调节器用来调整输出电压。
因输出器件两端存在电压降,从而使功放效率降低。
D类放大器有很多种不同的形式,有些为数字输入式,有些为模拟输入式。
我们将集中讨论模拟输入式。
图 1 D类放大器模块图(点击放大图片)图l所示为是半桥D类放大器的基本框图及放大器每一级的波形。
D类功率放大器摘要:本系统以高效率D类功率放大器为核心,通过将三角波与放大的音频信号相比较获得PWM脉宽调制信号,控制由MOSFET管构成的对称H桥结构进行功率放大,再通过Butterworth滤波器低通滤波后输出,系统还能够进行功率的测量于显示。
经测试,功率放大器效率达到66%,系统总体比较理想的实现了设计指标的要求。
关键词:D类功率放大器、PWM脉宽调制、H桥电路,Butterworth低通滤波器目录1方案论证与选择__________________________________________________ 21.1高效率功率放大器类型的选择____________________________________ 21.1.1高效率功率放大器类型的选择_________________________________________ 21.1.2高速开关电路_______________________________________________________ 21)输出方式__________________________________________________________ 22)驱动方式__________________________________________________________ 31.1.3滤波器的选择_______________________________________________________ 42单元电路设计____________________________________________________ 52.1D类功率放大器电路 ___________________________________________ 52.1.1D类放大器的工作原理: _____________________________________________ 52.1.2三角波发生电路_____________________________________________________ 62.1.3比较器: ____________________________________________________________ 72.1.4音频信号前置放大器: ______________________________________________ 102.1.5开关放大电路:____________________________________________________ 101)驱动电路:_______________________________________________________ 102)H桥互补对称输出电路: ____________________________________________ 102.1.6低通滤波器:______________________________________________________ 112.2信号变换电路________________________________________________ 122.3功率测量及显示电路 __________________________________________ 12 3软件设计_______________________________________________________ 12 4系统测试及改进方案_____________________________________________ 12 5结论___________________________________________________________ 14参考文献___________________________________________________________ 14附录1 主要元器件清单 ______________________________错误!未定义书签。
附录2 程序清单 ____________________________________错误!未定义书签。
附录3 印制版图 ____________________________________错误!未定义书签。
附录4 系统使用说明 ________________________________错误!未定义书签。
1方案论证与选择根据题目要求,本系统由功率放大部分和两部分组成,原理方框图如图下面分别对各部分电路的设计方案进行论证与比较。
1.1高效率功率放大器1.1.1高效率功率放大器类型的选择方案一:采用A类、B类、AB类功率放大器。
这三类功率放大器的功率均达不到题目要求。
方案二:采用D类功率放大器。
D类放大器利用脉宽调制技术,把模拟音频信号的幅度调制为一系列矩形脉冲的宽度,再通过功率输出管进行放大,最后经过LC低通滤波器后输出音频信号。
输出功率管工作在开关状态,损耗小,效率高,理论上可以达到100%,实际电路也可以达到80%-90%。
比较后,选择D类功率放大器。
1.1.2高速开关电路1)输出方式方案一:采用推挽单端输出方式,如图所示,电路输出信号的峰-峰值不可能超过电源电压Vcc,输出功率难以提高。
方案二:选用H桥的输出方式(如图所示)。
此方式浮动输出载波峰-峰值可达2Vcc,充分利用了电源电压,有效提高了输出效率,故选用这种电路形式。
2)驱动方式方案一:通过三极管构成反向器电路,互补的两路信号分别驱动两个推挽结构,输出两路驱动信号PW1和PW2,送往开关功率管进行开关控制。
使用推挽结构目的是在短时间内提供较大电流。
实际中,对该电路进行了测试,发现两路PWM信号波形不互补对称,偏差较大,而未经反向的波形良好,反向后的高电平时间变窄约1.5us(为反相器上跳变响应延时),下跳变时间正常。
不能满足控制需要。
方案二:利用反向器集成芯片74HC14实现PWM信号的反向,输出两路互补的驱动信号PW1和PW2,送往开关功率管进行开关控制。
为提供较大驱动电流,将反向器并联使用,实际测试中测得信号的高低电平转换的延时时间约为500ns,且两路信号互补对称。
方案三:利用反向器集成芯片74HC14实现PWM信号的反向,互补的两路信号分别驱动两个推挽结构,输出两路驱动信号PW1和PW2,送往开关功率管进行开关控制。
为提供较大驱动电流,将反向器并联使用。
方案三综合了前两个方案的优点,实际测试中效果良好,信号的高低电平转换的延时时间约为200ns,且两路信号互补对称。
比较后,选择方案三。
1.1.3滤波器的选择方案一:利用两个相同的二阶Butterworth低通滤波器,缺陷是负载上的高频分量的电压没有得到充分衰减。
方案二:利用四个相同的二阶Butterworth 低通滤波器,在保证通频带的前提下使负载上的高频分量的电压获得较为充分的衰减。
比较后,选择方案二。
2 单元电路设计2.1 D 类功率放大器电路2.1.1 D 类放大器的工作原理:原理框图如下,脉宽调制器由三角波发生电路和比较器两部分组成,其工作过程可由图表示:即通过比较器实现三角波对正弦波的脉宽调制,获得脉宽与输入信号幅度成正比的调制信号。
u O O u U -U2.1.2 三角波发生电路如图所示为三角波发生电路,该电路采用NE5532和高速精密电压比较器LM311来实现(电路如图所示)。
NE5532具有较宽的频带和转换速率(摆率),能够保证产生线性良好的三角波。
载波频率的选定既要考虑抽样定理,又要考虑电路实现,选择150kHz 的载波,使用四阶Butterworth LC 滤波器,输出端对载频的衰减大于60Db,能够满足题目的要求,所以我们选择载波频率为150kHz 。
电路参数的计算:我们把NE5532的5脚和LM311的3脚的电位通过Rt1和Rt2分压设定为2.5V ,同时设定输出的对称三角波幅度为1.5V 。
若选定Rt5为68k Ω,并忽略比较器高电平时在Rt6上的压降,则Rt4的求解过程如下:得取Rt4为43 k Ω工作频率的确定主要从两个方面考虑,一方面,作为载波的三角波的工作频率越高越有利于提高调制信号中的基波分量,而调制信号中基波分量的多少将直接影响着功率放大器的效率的高低;另一方面,考虑到器件电平转换的时延,较高频率的三角波也是较难做到的。
综合考虑以上两点,我们选定工作频率f=150kHz,并设定RWt+Rt3=15 k Ω,则电容C3计算过程如下:对电容的恒流充电或放电电流为则电容两端电压值为其中T1为半周期,T1=T/2=1/2f 。
CF V 的最大值为3V ,则代入可得取CF=220pF ,Rt3=6.8 k Ω, RWt 采用200 k Ω可调电位器。
便于调节发生三角波的频率为150kHz 。
45.1685.25t R =-Ω=⨯=k R t 8.405.25.16841340)(5.211T R R C dt I C V t Wt T F CF +==⎰335.25.25t Wt t Wt R R R R I +=+-=pFf R R C t Wt F 2.1856*)(5.23=+=2.1.3比较器:选用精密、高速比较器LM311,电路如图所示,在单电源供电的情况下,由两两相等的电阻Rp1和Rp2,Rp3和Rp4分压提供 2.5V的静态电位,取Rp1=Rp2=68kΩ,Rp3=Rp4=68kΩ。
由于三角波幅度为1.5V,所以音频信号的幅度不能大于1.5V,否则会使功放产生失真正弦波电压及频率三角波电压及频率经LM311比较器后波形经LM311比较器后波形2.1.4音频信号前置放大器:NE5532频带较宽、转换速率(摆率)较快,适合用于对音频信号的放大。
输入电阻要求大于10 kΩ,故可取Ra1=Ra2=68 kΩ,则Ri=68/2=34 kΩ,电压增益通过反馈电阻调节,采用电位器RWa1,取RWa1=50 kΩ,那么银牌信号前置放大器的最大增益Av为Av= RWa1/ Ra3=12.82.1.5开关放大电路:电路实现如图所示,由驱动电路和H桥互补对称输出电路组成。
1)驱动电路:具体实现见图,将PWM调制信号变换为互补对称的驱动信号PW1和PW3,将施密特触发器74HC14并联运用以获得较大的驱动电流,为保证快速驱动,再用晶体三极管对管组成的推挽结构构成输出管。
选用HC系列主要考虑到其转换速度较高且可提供较大电流的特点,晶体三极管选用8050和8550对管。
2)H桥互补对称输出电路:对于MOSFET的要求是导通电阻小,开关速度快,开启电压小。
