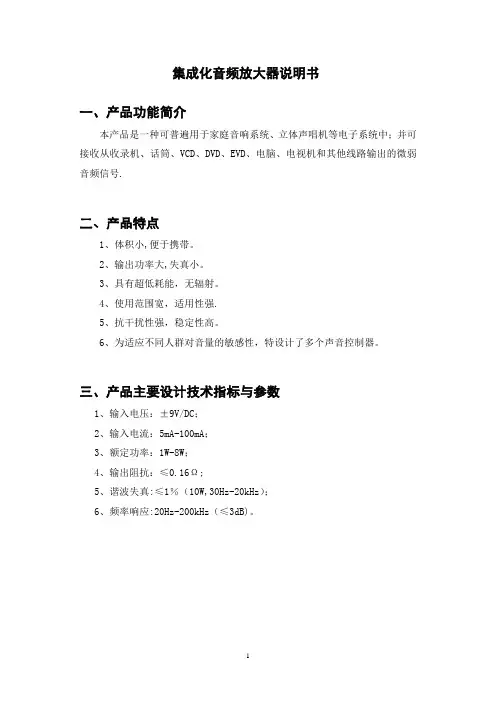

集成化音频放大器说明书一、产品功能简介本产品是一种可普遍用于家庭音响系统、立体声唱机等电子系统中；并可接收从收录机、话筒、VCD、DVD、EVD、电脑、电视机和其他线路输出的微弱音频信号.二、产品特点1、体积小,便于携带。
2、输出功率大,失真小。
3、具有超低耗能，无辐射。
4、使用范围宽，适用性强.5、抗干扰性强，稳定性高。
6、为适应不同人群对音量的敏感性，特设计了多个声音控制器。
三、产品主要设计技术指标与参数1、输入电压：±9V/DC；2、输入电流：5mA-100mA；3、额定功率：1W-8W；4、输出阻抗：≤0.16Ω;5、谐波失真:≤1％（10W,30Hz-20kHz）；6、频率响应:20Hz-200kHz（≤3dB)。
四、使用操作说明如图1所示1、插上电源，接入信号。
2、旋钮RP11为话筒输入信号调控,往左信号调大，往右信号调小。
3、旋钮RP12为收音机信号调控，往左信号调大,往右信号调小。
4、旋钮RP31为低频信号调控，往左信号调大,往右信号调小。
5、旋钮RP32为高频信号调控，往左信号调大,往右信号调小.6、旋钮RP33为功放输入信号调控，往左信号调大，往右信号调小.五、注意事项1、本产品应在干燥地方使用，切忌在潮湿的地方使用,以防漏电或短路造成产品损坏。
2、不使用时，请随手关掉器件的开关，以延长产品的使用寿命和节能。
六、敬告请按说明书操作，若违反说明书操作规则或事项造成产品损坏及安全事故，一切后果由本人自己承担.七、组员分工细节1、产品设计制作负责人：2、PPT制作负责人：3、说明书制作负责人：八、附录1、集成化音频放大器物品清单（表1）2、集成化音频放大器总原理图（图1)3、集成化音频放大器直流电源设计原理图(图2）集成化音频放大器物品清单（表1)集成化音频放大器总原理图（图1）集成化音频放大器直流电源设计原理图(图2)。
音频功率放大器的设计
一、音频功率放大器
1、定义
音频功率放大器（PA）是一种用于提高音频设备输出功率的设备，以增加音频系统的响度。
它可以将低功率信号变成足够大的信号，能够推动音箱或拓展环境的响度。
通过调整音频功率放大器的参数，可以改变音频系统的响度和声学特性。
2、类型
音频功率放大器可以分为两类：模拟功率放大器和数字功率放大器。
模拟功率放大器是一种传统的音频放大器，它主要用于推动音箱。
数字功率放大器是一种现代化的音频放大器，它使用数字信号处理技术，能够提供更高的响度和更低的热损耗。
3、设计
（1）模拟功率放大器
模拟功率放大器的设计原理基于晶体管效应放大器（CEA）。
CEA可以将低功率的输入信号放大，使其达到足够大的功率，从而推动音箱。
CEA的典型设计利用晶体管的互补对称原理，使用NPN型和PNP型晶体管组合，来提高其响应时间和低频性能，并能够有效抑制回音和失真。
（2）数字功率放大器
数字功率放大器的设计利用数字信号处理（DSP）技术，以获得更高的响度和更低的热损耗。
它采用噪声抑制技术，可以减少噪声干扰，从而提高声音质量。

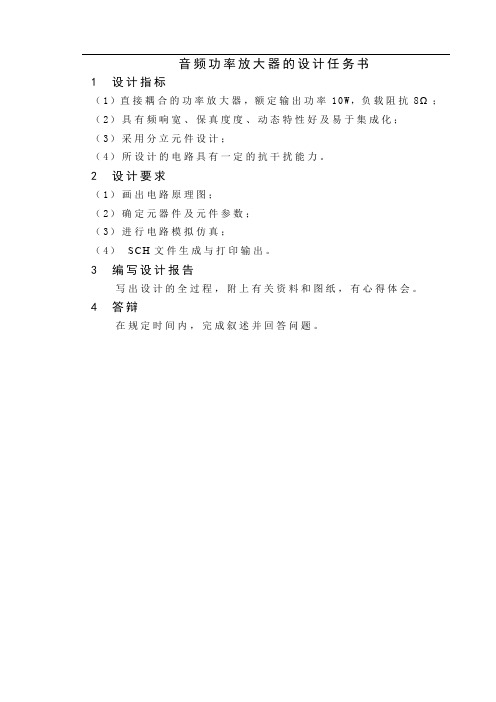

音频功率放大器的设计任务书1 设计指标（1）直接耦合的功率放大器，额定输出功率10W，负载阻抗8Ω；（2）具有频响宽、保真度度、动态特性好及易于集成化；（3）采用分立元件设计；（4）所设计的电路具有一定的抗干扰能力。
2 设计要求（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）S C H文件生成与打印输出。
3 编写设计报告写出设计的全过程，附上有关资料和图纸，有心得体会。
4 答辩在规定时间内，完成叙述并回答问题。
音频功率放大器设计摘要：这款功放采用了典型的OC L 功放电路，为全互补对称式纯甲类DC 结构，功放的每一级放大均工作于甲类状态。
输入级和电压放大级采用线性较好的沃尔漫电路，差分管及电流推动管分别为很出名的K170、J 74（可用K389、J 109孪生对管对换）对管和K214、J77中功率M OS 管，功率输出级为2SC 5200和2S A1943大功率东芝管并联输出，功率强劲，驱动阻抗2Ω的喇叭也轻松自如，毫不费力。
综合运用了我们前面所学的知识。
设计完全符合要求。
关键字：沃尔漫电路 T IM 共源-共基电路 共射-共基电路1 引言在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。
所以，就高保真度功放而言，应该达到电气指标与实际听音指标的平衡与统一。
2 设计思路甲类放大器作为一种最古老，效率最低，最耗电，最笨重，最耗资，失真最小的放大器它有吸引人的音质。
甲类放大器输出电路本身具有抵消奇次谐波失真，且甲类放大器管子始终工作在线性曲线内，晶体管自始自终处于导通状态。
因此，不存在开关失真和交越失真等问题。
甲类放大器始终保持大电流的工作状态。
所以对猝发性声音瞬间升降能迅速反映。
因而输出功率发生急剧变化时，电输入音 频信号前置放大级电路 共射-共基电路共射-共基电路恒压源电路推动级反馈电路至末级 功放沃尔漫电路图1 前置放大电路框图源电流变化微乎其微。
音频功率放大器设计与制作
一、音频功率放大器设计综述
音频功率放大器是以音频信号作为输入，将输入的音频信号放大，输出更大的音频功率（声压），以满足音频系统的需要。
由于音频功率放大器的设计要求较高，一般采用多种多样的电子元件组成，如放大器、功率放大器、低通滤波器、高通滤波器等，以确保良好的信号质量。
1.1功率放大器的电路类型选择
在音频功率放大器的电路类型选择上，一般采用双极功率放大器电路类型，因为它具有优良的输入输出特性，它的输出电流和输入电压相关性较大，输入阻抗较低，输出阻抗较高，具有低失真和高信噪比等特点。
1.2功率放大器的输出功率
在音频功率放大器设计中，输出功率大小起着重要作用，当音频功率放大器的输出功率大小过大时，音响系统将出现过载的问题，导致音响系统出现声音变化，甚至发生损坏。
因此，必须根据音响系统的需要，合理选择功率放大器的输出功率。
功放使用说明书一、产品简介功放（又称音频功率放大器）是一种音频设备，用于放大音频信号以驱动扬声器。
本使用说明书是针对功放的操作以及相关注意事项进行说明，帮助用户正确使用产品。
二、产品特点1. 高保真音质：功放采用精密的电路设计和高品质的元器件，能够提供高保真的音质，还原音频输入信号的细节和动态范围。
2. 多路输入：功放配备多种输入接口，包括RCA、XLR和光纤等，可连接多种音频设备，如CD播放器、电视、电脑等。
3. 输出稳定：功放输出电路设计稳定，能够保持输出信号的稳定性，避免音频失真和损害扬声器。
4. 耐用可靠：功放采用优质的材料和制造工艺，具有良好的耐用性和可靠性，可长时间稳定工作。
三、使用前注意事项1. 请仔细阅读本使用说明书，了解产品的功能和特点，并按照说明进行正确操作。
2. 请确保功放处于通风良好的位置，避免长时间在密闭环境下使用，以防过热。
3. 请不要将功放放置在潮湿、尘土较多的环境中，以免影响产品的性能和寿命。
4. 请勿将金属物品或液体溅入功放内部，防止短路和电气故障。
5. 请使用标准电源插头插入功放的电源接口，确保电源连接安全可靠。
四、操作指南1. 连接音频源：根据实际需要，选择合适的音频输入接口，将音频源设备（如CD播放器）与功放连接。
确保连接牢固。
2. 连接扬声器：选择合适的扬声器输出接口，将功放与扬声器连接。
注意正负极的正确连接，以避免相位颠倒。
3. 调整音量：在启动功放和音频源设备后，逐步调节功放的音量，以获得理想的音频输出。
4. 控制功能：功放可能配备了一些控制功能，如均衡器、音效调整等。
根据需要调整这些功能，以获得更满意的音质效果。
5. 关机操作：在使用结束后，先将音频源设备关闭，再将功放关闭，避免突然切断电源对设备和扬声器造成损害。
五、故障排除1. 无音频输出：首先检查音频源设备是否正常工作，确保音频信号正常传输到功放。
然后检查功放的音量控制、扬声器连接等是否正确。

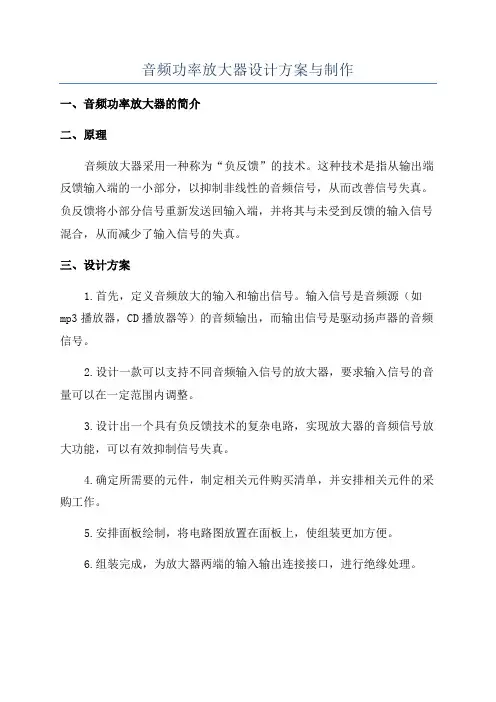

音频功率放大器设计方案与制作
一、音频功率放大器的简介
二、原理
音频放大器采用一种称为“负反馈”的技术。
这种技术是指从输出端反馈输入端的一小部分，以抑制非线性的音频信号，从而改善信号失真。
负反馈将小部分信号重新发送回输入端，并将其与未受到反馈的输入信号混合，从而减少了输入信号的失真。
三、设计方案
1.首先，定义音频放大的输入和输出信号。
输入信号是音频源（如mp3播放器，CD播放器等）的音频输出，而输出信号是驱动扬声器的音频信号。
2.设计一款可以支持不同音频输入信号的放大器，要求输入信号的音量可以在一定范围内调整。
3.设计出一个具有负反馈技术的复杂电路，实现放大器的音频信号放大功能，可以有效抑制信号失真。
4.确定所需要的元件，制定相关元件购买清单，并安排相关元件的采购工作。
5.安排面板绘制，将电路图放置在面板上，使组装更加方便。
6.组装完成，为放大器两端的输入输出连接接口，进行绝缘处理。
音频功率放大器的设计任务书1 设计指标（1）直接耦合的功率放大器，额定输出功率10W，负载阻抗8Ω；（2）具有频响宽、保真度度、动态特性好及易于集成化；（3）采用分立元件设计；（4）所设计的电路具有一定的抗干扰能力。
2 设计要求（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）S C H文件生成与打印输出。
3 编写设计报告写出设计的全过程，附上有关资料和图纸，有心得体会。
4 答辩在规定时间内，完成叙述并回答问题。
音频功率放大器设计摘要：这款功放采用了典型的OC L 功放电路，为全互补对称式纯甲类DC 结构，功放的每一级放大均工作于甲类状态。
输入级和电压放大级采用线性较好的沃尔漫电路，差分管及电流推动管分别为很出名的K170、J 74（可用K389、J 109孪生对管对换）对管和K214、J77中功率M OS 管，功率输出级为2SC 5200和2S A1943大功率东芝管并联输出，功率强劲，驱动阻抗2Ω的喇叭也轻松自如，毫不费力。
综合运用了我们前面所学的知识。
设计完全符合要求。
关键字：沃尔漫电路 T IM 共源-共基电路 共射-共基电路1 引言在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。
所以，就高保真度功放而言，应该达到电气指标与实际听音指标的平衡与统一。
2 设计思路甲类放大器作为一种最古老，效率最低，最耗电，最笨重，最耗资，失真最小的放大器它有吸引人的音质。
甲类放大器输出电路本身具有抵消奇次谐波失真，且甲类放大器管子始终工作在线性曲线内，晶体管自始自终处于导通状态。
因此，不存在开关失真和交越失真等问题。
甲类放大器始终保持大电流的工作状态。
所以对猝发性声音瞬间升降能迅速反映。
因而输出功率发生急剧变化时，电输入音 频信号前置放大级电路 共射-共基电路共射-共基电路恒压源电路推动级反馈电路至末级 功放沃尔漫电路图1 前置放大电路框图源电流变化微乎其微。
由这种强大的驱动者来推动扬声器就能轻而易举的获得高保真的重放效果。
为了能得到好的音质,在设计时,我采用了前后级分离。
前置低放和末级功放完全分离,甚至分开供电。
电路的方框图如图1所示。
3 电路组态与频响的关系经过一期的学习，我们学了各种放大电路及其组合形式。
由于所选器件和组合形式的不同，不可避免地要造成诸如输入阻抗、频响、失真、信噪比等方面性能的指标差异，并且最终以音质方面的差异体现出来。
3.1 组态与频响的关系选择电路时，我们希望其频响应尽量平坦宽阔，在整个音频范围内平衡度好。
电路的转换速率和失真也相对低。
通过第五章的学习，我们了解到晶体管C b e、C c b和Co的反馈或分流效应，造成输入、输出信号中的高频分量减少，其中以C c b的影响最大。
高频信号经该电容反馈主生的“密勒效应”，相当于在放大器输出端并接了一个容量等于C m(密勒电容)的电容。
C m和C c b的关系是：C m=(1+K v)C c b（1）可以认为C m是影响放大器高频响应的主要因素。
而耦合电容的容抗主要影响放大器低频频响。
这些因素与电路组态有关。
3.2 共射-共基差分的频响3.2.1 共射-共基电路通过学习我们知道共基放大器由于基极交流接地，集电极电容C c b的反馈条件被破坏，C c b转化为C O（共基接地时晶体管的输出电容）。
其影响比C m自然小得多，而集电极与发射极之间的寄生电容基电路有很好的高频响应。
在音频放大电路中，共一般极小，管子内部反馈的影响也小得多。
所以共基电路不单独作用，而是与共射或场效应管共源放大器直接耦合组成共射-共基或共源-共基放大器。
共射-共基差分电路如图2所示。
T1T2R31.5kR51.5kR P11kVCCUiVbOUTT3T4图2共射-共基差分电路这种放大器取两种放大器之长而避其短，不仅有很好的高频响应和较高的增益，而且使共射管有恒定的U C E 。
因T1有很高的输出阻抗，T3有很低的输入阻抗，所以T3可将T1的电流变化转化成电压的变化。
如图2示，这就为T 1提供了恒定的U C E 。
U C E 恒定，可明显改善T1的β值线性度，避免了上下半周放大量不一致而导致的失真。
所以共射-共基电路是一款性能优良的放大器。
3.2.2 共源-共基电路众所周知，场效应管具有输入阻抗高，动态范围大，噪声系数小且与工作电流基本无关的特点。
所以由场效应管和三极管组成的共源-共基差放电路在现代高保真放大器中应用更为广泛。
共源-共基差放电路3所示。
3.3 互补对称放大器的失真互补对称放大器是用不同极性的放大器件（N 型或P 型）构成的高保真放大器中最常用的放大器。
其结构有互补对称双管放大器和互补对称差分放大器两种。
信号由不同极性的器件分别放大后在其输出端合成。
由于它们工作在对称放大状态，具有类似差分的特性抵消失真中的偶次谐波，获得较低的失真度。
鉴于此，我在这里用了沃尔漫电路。
形式如图4所示。
共射-共基电路有诸多优点，在信噪比方面的表现也不逊色。
4 功放优化设计4.1 DC 化无大环路负反馈功放电路为消除非线性失真和抑制零飘，一般晶体管功放的输出端与输入级之间加有大环路负反馈。
研究表明，由于功放输出端信号会因为晶体管极间电容的充电T1C 2240T2C 2240Q 2K 170Q 1K 170R 31.5k R 51.5kR P11k V C CUiVbOUT图3 共源-共基差放电路T1C 2240T2C 2240T4A 970T3A 970Q 2K 170Q 1K 170Q 3J 77Q 4J 77R 11k R 2100kR 31.5kR 420kR 51.5kR 611kR 711k R 81.5kR 920kR 101.5kR P 11kI NC1R11-VCC+VCCo uto uto ut o ut图4 沃尔漫电路过程而被延迟，使输出信号相位滞后于输入信号。
加环路负反馈后产生T IM 失真。
虽然晶体管的极间电容很小，相移的影响主要表现在高频段。
但对波形前沿很陡的音频信号仍然产生明显的影响。
要避免T IM 失真，减少电路相移量的方法为治本之策。
在功放电路中，输出级晶体管的极间电容最大，可达几百皮法上千皮法。
若使反馈环路避开输出级，反馈信号的相移将会明显减少。
T IM 失真也可明显改善。
于是设计时可将反馈信号的提取点移至电压驱动级的输出端，使输出级不介入环路负反馈（即所谓无大环路负反馈）。
这样就缩短了反馈路经。
使反馈信号的相移量尽可能小，同时又保留了负反馈给电路带来的好处。
输出级介入反馈，还可以防止感性负载（即扬声器）反向感应电动势带入输入级，引起交叉调制失真。
5 综合分析主电路部分如图5所示，音频信号经R1缓冲进入Q1和Q2组成的双差分输入电路。
C 1和R 2对输入信号中的高频干扰起到旁路的作用。
R 2作为输入电阻.Q1、T1，Q2、T2，Q3、T 3和Q4、T4构成共射－共基电路（也称沃尔漫电路）这种电路最显著的特点是具有失真低、频响宽、增益高、线性好。
R 4、R 6、R P 1、R 7、R9构成分压电路给T 1、T2、T3、T4的基极提供 12V 基极偏压。
这T1C 2240T2C 2240T9D 667T7D 669T8D 667T5B 647T6B 647T4A 970T3A 970Q 2K 170Q 1K 170Q 3J 77Q 4J 77Q 5K 214Q 6J 77R 11kR 2100kR 31.5kR 420kR 51.5kR 611kR 711k R 81.5kR 920kR 101.5kR 111k R 121M R 1310k R 14150R 15300R 1639k /1WR 176.8kR 1820/2W *2R 19470R 20470R 21R P11kR P21kR P310kD 1D 27.5v D 31N 4148C 1100pC 20.1uC 30.1u C 42.2u C 5C 60.1uC 7C 80.1uC 968pC 1068pI NOUTOUT图5 前置低放电路图样，Q1～Q4四只结型场效应管的漏极工作电压只有11.3V（12-0.7）左右,保证了结型场效应管安全可靠地工作,这是因为结型场效应管的工作电压较低,不能直接工作在较高的电压下。
R P1(兼作输出级输出中点电位的调节)为输入电路静态电流的调节电阻,设计时输入级静态电流设定在 1.4m A左右。
这样，R3、R8上产生 2.1V 压降作为下一级电路的偏置电压。
电压放大级同样是由T5、T6、T7、T8构成共射—共基电路。
D1、R16、D2为T6、T8的基极供基准工作电压。
调节RP3将该级的电流设定在 4.8m A左右，R36上电压降为 1.45V。
正负半周的信号经T9 T13共射放大电路后由其集电极进入T10、T12组成的共基电路，并从两管的集电极输出，经R37、R38缓冲送入Q5、Q6组成的末级电路。
T7、R17、D3 、RP3 构成恒压电路，调节R P3可以改变Q5, Q6两管栅极电位差，从而改变末级静态工作电流。
C6、C7及输入级的C2、C3为高频退耦电容，减少了电源的调频内阻过大引起自激的可能。
关于末级管Ｑ5、Ｑ6电流到底设计在多大，以前有人作过探讨，结论是静态电流大于80m A后，胆味才更浓郁。
为了获得10W左右的功率，本设计中将Q5、Q6的静态电流设计在80m A左右。
如果想得到更大一点的功率，我们可以改变末级功放的电源电压，把场效应管的漏极电流调到100m A左右。
这样，不仅有大的功率，而且有胆机的味道。
场效应管属电压控制器件，栅极输入阻抗高，静态电流调大时，会产生寄生振荡，解决的办法是在Q5、Q6的栅—漏之间并联C10、C9来消除。
R18、R21为末级管的源级电阻，当该级电流为100m A时，其上的压降为2V 左右。
R11、R12、R13、C4、C5组成电压反馈网络，这种反馈的特点是：通频带、转换速率等指标最优（在该电路中）。
R11、R13将整机的闭环电压放大倍数定在10倍左右，这也是前级电路常规的放大倍数设定方法。
至于相位补偿电容C5的使用，有一个原则是能小则小，能不用则不用。
C5的使用影响整机的转换速率，使整机的动态变软（C5在这里可以不用，不会产生自激）。
电路特点：静态下没有噪音，噪声系数低，背景干净，动态范围大，电路简单且易于集成，稳定性高。
音频放大电路中均采用了高音频专用管，使整机提高了信噪比。
提高了转换速率且减少开关失真。
推动管采用了2S K214和2S J 77并将推动管的工作点调至最佳工作状态。
有了优秀的功放电路，还得选择优质的元件来组装。
功放的音质帮能有保证。
