④液压泵电动机M3的控制电路

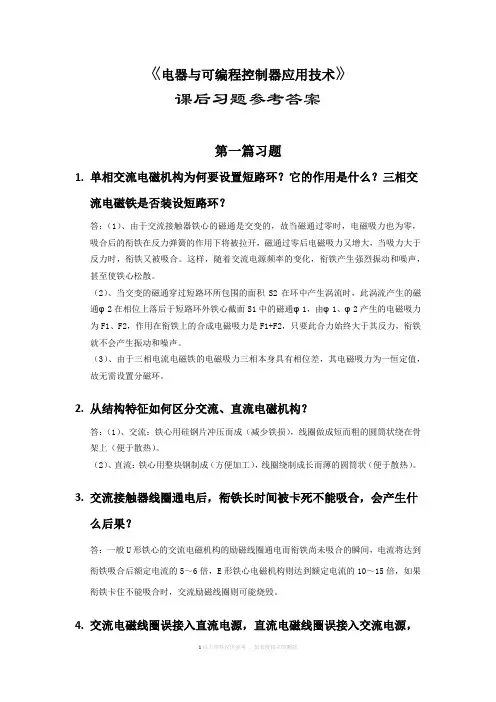

《电器与可编程控制器应用技术》课后习题参考答案第一篇习题1.单相交流电磁机构为何要设置短路环？它的作用是什么？三相交流电磁铁是否装设短路环？答：（1）、由于交流接触器铁心的磁通是交变的，故当磁通过零时，电磁吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开，磁通过零后电磁吸力又增大，当吸力大于反力时，衔铁又被吸合。

这样，随着交流电源频率的变化，衔铁产生强烈振动和噪声，甚至使铁心松散。

（2）、当交变的磁通穿过短路环所包围的面积S2在环中产生涡流时，此涡流产生的磁通φ2在相位上落后于短路环外铁心截面S1中的磁通φ1，由φ1、φ2产生的电磁吸力为F1、F2，作用在衔铁上的合成电磁吸力是F1+F2，只要此合力始终大于其反力，衔铁就不会产生振动和噪声。

（3）、由于三相电流电磁铁的电磁吸力三相本身具有相位差，其电磁吸力为一恒定值，故无需设置分磁环。

2.从结构特征如何区分交流、直流电磁机构？答：（1）、交流：铁心用硅钢片冲压而成（减少铁损），线圈做成短而粗的圆筒状绕在骨架上（便于散热）。

（2）、直流：铁心用整块钢制成（方便加工），线圈绕制成长而薄的圆筒状（便于散热）。

3.交流接触器线圈通电后，衔铁长时间被卡死不能吸合，会产生什么后果？答：一般U形铁心的交流电磁机构的励磁线圈通电而衔铁尚未吸合的瞬间，电流将达到衔铁吸合后额定电流的5～6倍，E形铁心电磁机构则达到额定电流的10～15倍，如果衔铁卡住不能吸合时，交流励磁线圈则可能烧毁。

4.交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？答：（1）、交流电磁线圈误接入直流电源，由于不存在感抗，则I=U/R，比原来的电流大很多，则线圈容易烧毁。

（2）、直流电磁线圈误接入交流电源，由于存在感抗，则I=u/(R+jX)，比原来的电流小很多，可能吸力不够，不能吸合，即使可以吸合也会由于直流电磁系统没有分磁环而发生振动。

同时由于直流电磁系统的铁心由整块钢构成，损耗比较大。

第3章机床电气控制习题答案1.填空题1）车床的主运动是（工件的旋转）运动，它是由主轴通过卡盘或顶尖带动（工件旋转）。

主轴一般只要（单方向）的旋转运动，只有在车螺纹时才需要用反转来退刀。

CA6140用操纵手柄通过（摩擦离合器）来改变主轴的旋转方向。

（进给运动）是溜板带动刀具作纵向或横向的直线移动，也就是使切削能连续进行下去的运动2）车床CA6140控制电路的供电电压是（127）V，照明电路采用（36）V安全交流电压，信号回路采用（6.3）V的交流电压，均由（控制变压器二次侧）提供。

3）卧轴矩台平面磨床的主运动是（砂轮的旋转运动），进给运动有垂直进给，即（滑座在立柱上的上下运动）；横向进给，即（砂轮箱在滑座上的水平运动）；纵向进给，即（工作台沿床身的往复运动）。

工作台每完成一次往复运动时，砂轮箱便作一次间断性的（横向进给）；当加工完整个平面后，砂轮箱作一次间断性（垂直进给）。

4）电磁吸盘文字符号是（YH）。

5）插头插座的文字符号是（X）。

6）电磁吸盘由转换开关SA1控制，SA1有（“励磁”、“断电”和“退磁”）三个位置。

7）Z3040摇臂钻床在钻削加工时，（主轴带动钻头的旋转运动）为主运动；进给运动是（主轴的纵向进给）；（辅助）运动有摇臂沿外立柱的升降运动，主轴箱沿摇臂的水平移动，摇臂连同外立柱一起绕内立柱的回转运动。

8）电磁阀文字符号是（YV）。

9）X62W卧式万能铣床为了减少负载波动对铣刀转速的影响，使铣削平稳一些，铣床的主轴上装有（飞轮），使得主轴传动系统的惯性较大，为了缩短停车时间，主轴采用（电气制动）停车。

10）X62W卧式万能铣床为保证变速时，齿轮顺利地啮合好，要求变速时主轴电动机进行（冲动控制），即变速时电动机通过点动控制稍微转动一下。

11）X62W卧式万能铣床固定在工作台上的工件可作（上下、左右、前后）六个方向的移动，各个运动部件在六个方向上的运动由（同一台进给电动机通过正反转进行）拖动，在同一时间内，只允许（一个）方向上的运动。

M1432A_型万能外圆磨床电气控制线路3.4.2 M1432A 型万能外圆磨床电气控制线路M1432A 型万能外圆磨床电气控制线路如图 3.17 所示。

图 3.17 M1432A 型万能外圆磨床电气控制线路1. 主电路主电路共有 5 台电动机。

其中 M1 是液压泵电动机，给液压传动系统供给压力油;M2 是双速电动机，是能带动工件旋转的头架电动机;M3 是内圆砂轮电动机;M4 是外圆砂轮电动机;M5 是给砂轮和工件供冷却液的冷却泵电动机。

5 台电动机都具有短路保护和过载保护。

2. 控制电路(1) 液压泵电动机 M1 的控制:M1432A 型万能外圆磨床砂轮架的横向进给、工作台纵向往复进给及砂轮架快速进退等运动，都是采用液压传动，液压传动时需要的压力油由电动机 M1 带动液压泵供给。

启动时按下启动按钮 SB2，接触器 KM1 线圈得电吸合，KM1 主触点闭合，液压泵电动机 M1 启动。

除了接触器 KM1 之外，其余的接触器所需的电源都从接触器 KM1 的自锁触点后面接出，所以只有当液压泵电动机 M1 启动后，其余的电动机才能启动。

(2) 头架电动机 M2 的控制:头架是安装工件和使工件转动的部分。

根据工件直径的大小和粗磨或精磨的不同，头架的转速是需要调整的，一般是采用塔式带轮调换转速。

M1432A 型万能外圆磨床采用了双速电动机和塔式带轮，这样可得到更宽的调速范围和加倍的调速级数。

图 3.17 中 SA1 是转速选择开关，分"低"、"停"、"高"3 挡位置。

如将 SA1 扳到 "低"挡的位置，按下液压泵电动机 M1 的启动按钮 SB2，接触器 KM1 线圈得电吸合，液压泵电动机 M1 启动，通过液压传动使砂轮架快速前进，当接近工件时压合行程开关 SB1、接触器 KM2 线圈得电吸合，它的主触点将头架电动机 M2 的绕组接成?联结，电动机 M2 低速运转。

Z3050摇臂钻床电路分析一、主电路：有四台电动机各电动机的作用：1、主轴电动机：拖动主轴及进给传动系统运转。

2、摇臂升降电动机：拖动摇臂上升或下降。

3、液压泵电动机：拖动油泵供给液压装置压力油，以实现摇臂、立柱以及主轴箱的松开和夹紧。

4、冷却泵电动机：给刀具和工件提供冷却液。

二、各电动机的控制要求和保护：1、主轴电机只要求单方向的旋转，主轴的正反转由机械手柄操作。

QF1、FR12、摇臂升降由单独电动机拖动，要求能实现正反转。

因为该电动机短时间工作，故不设过载保护。

3、摇臂的夹紧与放松以及立柱的夹紧与放松由一台异步电动机配合液压装置来完成，要求这台电动机能正反转。

FR24、冷却泵电动机功率很小，由开关直接启动和停止。

QF2三、控制电路分析：1、主轴电动机的控制：按下SB3，KM1获电自锁，M1启动运行。

按下SB2，KM1线圈失电，M1停止旋转。

2、摇臂升降控制：摇臂的松开—摇臂上升或下降——夹紧摇臂上升时：按下SB4—KT1线圈获电—KT1瞬时常开触头闭合—KM4线圈获电—液压泵电动机M3启动，供给压力油。

压力油经分配阀体进入摇臂的“松开油腔”，推动活塞移动，活塞推动菱形块，将摇臂松开。

同时活塞杆通过弹簧片压下位置开关SQ2，SQ2常闭断开—KM4线圈失电—液压泵电动机M3停转SQ2常开闭合—KM2线圈获电—KM2主触头闭合—摇臂升降电动机M2启动，带动摇臂上升。

（若此时摇臂尚未松开，则SQ2的常开触头则不能闭合，KM2的线圈不能获电，摇臂就不能上升。

）当摇臂上升到所需位置时，松开SB4—KM2和KT1线圈同时失电—M2停止工作，摇臂停止上升。

经过延时后，KT1的常闭触头闭合—KM5线圈获电—液压泵电动机M3反向旋转，压力油经分配阀进入摇臂的“夹紧油腔”使摇臂加紧。

在摇臂夹紧后，活塞杆推动弹簧片压下位置开关SQ3，SQ3常闭断开—KM5线圈失电—液压泵电动机M3停转摇臂下降时：按下SB5—KT1获电—KM4获电，将摇臂松开—压下SQ2—KM4失电，KM3获电，带动摇臂下降—摇臂下降到所需位置时，松开SB5，KM3和KT1线圈同时失电，摇臂停止下降。

第1章习题答案1.1 图形符号通常是指用于图样或其他文件表示一个设备或概念的图形、标记或字符。

文字符号是用于标明电气设备、装置和元器件的名称、功能、状态和特征的，可在电器设备、装置和元器件上或其近旁使用，是用以表明电器设备、装置和元器件种类的字母代码和功能字母代码。

图形符号由符号要素、限定符号、一般符号以及常用的非电气操作控制的动作（如机械控制符号等），根据不同的具体器件情况构成。

文字符号分为基本文字符号和辅助文字符号。

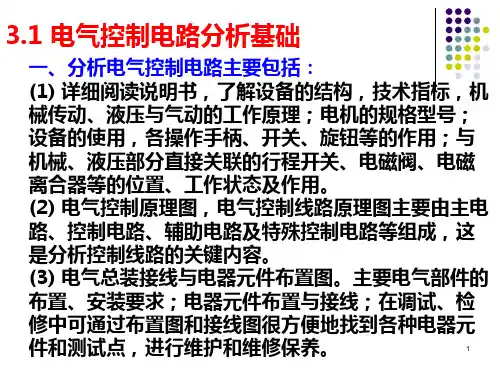

1.2 电气原理图是说明电气设备工作原理的线路图。

表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

电气互连图是用来表明电气设备各单元之间的接线关系的。

电气原理图中不考虑电气元件的实际安装位置和实际连线情况，只是把各元件按接线顺序用符号展开在平面图上，用直线将各元件连接起来。

电气设备安装图提供电气设备各个单元的布局和安装工作所需数据的图样。

电气互连图一般不包括单元内部的连接，着重表明电气设备外部元件的相对位置及它们之间的电气连接。

1.3 接触器主触点被卡住、触点熔焊在一起可能引起动铁心不能释放。

应立即切断电源。

1.4 中间继电器触点因为通过控制电路的电流容量较小，所以不需加装灭弧装置。

当被控电动机启动电流小于中间继电器触点的额定电流时。

1.5 电动机启动时的启动电流很大，启动时热继电器不会动作。

因为电动机启动时间短，热继电器来不及动作。

1.6 JS7－A型时间继电器电磁机构翻转180°安装后，通电延时型可以改换成断电延时型，那么这种时间继电器就具有四种类型的触点：延时闭合动合触点；延时断开动断触点；延时断开动合触点；延时闭合动断触点。

1.7 按钮互锁正、反转控制线路存在的主要问题是容易产生短路事故。

电动机正转接触器主触点因弹簧老化或剩磁的原因而延迟释放时，或者被卡住而不能释放时，如按下反转按钮，则反转接触器又得电使其主触点闭合，电源会在主电路短路。

1.10 正转和反转。

M7120型平面磨床电气控制故障排除一、控制系统的工作原理与特点1 液压泵电动机M1控制回路在电源电压正常的情况下，合上QS开关，则欠电压继电器KU通过二极管整流电路得电动作，其常开触头KUV闭合，为控制电路按通电源，SB1为整个控制系统的紧急停车按钮，用于紧急断开控制电路。

按SB3，则KM1通电动作并自锁，液压泵电机M1运转，停止按钮为SB2。

2砂轮电动机M2和冷却泵电动机M3的联动控制电路按SB5→KM2通电动作并自锁，M3也动作带动冷却泵。

其中冷却泵电机的电源接通与否靠插座开关XS1-XP1控制。

3砂轮升降电动机M4的控制电路按SB6→KM3线圈运电→电动机M4正转上升，松开停止按SB7→KM4线圈通电→电动机M4反转下降。

4 电磁吸盘工作电路整流回路由电源变压器TC和桥式整流电路组成，输出110V直流电压。

保护电路➢ 失磁保护线路失磁保护线路由零压继电器KU及其控制触头KUV组成。

其保护作用是，当线路电压下降幅度过大甚至为零时，KU自动释放，其控制触头KUV断开，从而切断控制电路，以防止因吸盘吸力不足或消失而导致工件被砂轮抛出。

➢ RC放电回路RC放电电路由放电电阻R和电容C组成，并联在吸盘的电磁线圈两端，吸盘的电磁线圈是一个很大的电感，在充磁过程中存在着大量的磁埸能量，在电磁吸盘断电时能产生很高的自感电动势，能击穿线圈或其它电器件，故在两端接有R和C组成放电电路进行放电。

充磁与去磁控制电路①充磁过程按SB8→KM5线圈通电吸合并自锁→触点KM5（35－36）和KM5（37－38）闭合接通充磁电路。

通电回路：VC（+）→FU5→XS2→YH→XS2→KM5（37－38）→FU5→VC-。

工作加工完毕，按SB9使KM5线圈断电、切断充磁回路由于吸盘和工件中都残存剩磁很难分离，故应对工件和吸盘进行去磁处理。

②去磁过程去磁采用反向送电控制，去磁时间不能太长，太长反而会反向磁化，按SB10→KM6线圈通电，接通去磁电路通电回路：VC（+）→FU5→KM6（35－37）→XS2→YH→XS2→KM6（36－38）→FU5→VC（-）。

第3章机床电气控制习题答案1.填空题1）车床的主运动是（工件的旋转）运动，它是由主轴通过卡盘或顶尖带动（工件旋转）。

主轴一般只要（单方向）的旋转运动，只有在车螺纹时才需要用反转来退刀。

CA6140用操纵手柄通过（摩擦离合器）来改变主轴的旋转方向。

（进给运动）是溜板带动刀具作纵向或横向的直线移动，也就是使切削能连续进行下去的运动2）车床CA6140控制电路的供电电压是（127）V，照明电路采用（36）V安全交流电压，信号回路采用（6.3）V的交流电压，均由（控制变压器二次侧）提供。

3）卧轴矩台平面磨床的主运动是（砂轮的旋转运动），进给运动有垂直进给，即（滑座在立柱上的上下运动）；横向进给，即（砂轮箱在滑座上的水平运动）；纵向进给，即（工作台沿床身的往复运动）。

工作台每完成一次往复运动时，砂轮箱便作一次间断性的（横向进给）；当加工完整个平面后，砂轮箱作一次间断性（垂直进给）。

4）电磁吸盘文字符号是（YH）。

5）插头插座的文字符号是（X）。

6）电磁吸盘由转换开关SA1控制，SA1有（“励磁”、“断电”和“退磁”）三个位置。

7）Z3040摇臂钻床在钻削加工时，（主轴带动钻头的旋转运动）为主运动；进给运动是（主轴的纵向进给）；（辅助）运动有摇臂沿外立柱的升降运动，主轴箱沿摇臂的水平移动，摇臂连同外立柱一起绕内立柱的回转运动。

8）电磁阀文字符号是（YV）。

9）X62W卧式万能铣床为了减少负载波动对铣刀转速的影响，使铣削平稳一些，铣床的主轴上装有（飞轮），使得主轴传动系统的惯性较大，为了缩短停车时间，主轴采用（电气制动）停车。

10）X62W卧式万能铣床为保证变速时，齿轮顺利地啮合好，要求变速时主轴电动机进行（冲动控制），即变速时电动机通过点动控制稍微转动一下。

11）X62W卧式万能铣床固定在工作台上的工件可作（上下、左右、前后）六个方向的移动，各个运动部件在六个方向上的运动由（同一台进给电动机通过正反转进行）拖动，在同一时间内，只允许（一个）方向上的运动。

•匕■・(«漫其修远兮.吾将上下而求索・百度文库第三章异步交流电动机常用控制电路1点动控制电气原理：点动控制线路中，因电动机工作时间较短，一般不加热继电器。

因松开启动按钮，电动机即可停车，无需加装停止按钮。

2长动控制电气原理：相对于点动控制，长动控制的自锁触头必须是长开、与启动按钮并联。

因电动机是连续工作，必须加装热继电器以实现过载保护。

3正反转控制电气原理：为实现电动机转向的改变，在主电路中通过KM1、KM2改变三项电流相序。

显然，若KMK KM2同时闭合，将造成主回路的短路。

因此，KM1、KM2间必须进行互锁, 既不允许该两个接触器的吸引线圈同时得电。

接触器间的互锁可以通过接触器本身的辅助触头实现，也可以通过按钮实现。

为安全起见，生产机械中常采用双重连锁。

4自动循环往复控制电气原理：启动时，和上电源开关QS,按下正转按钮SB2, KM1线圈接通并自锁，主触点接通主电路，电动机正转，带动运动部件前进。

当运动部件遇到左端的位置A时，机械挡铁碰到SQ1,其触点断开，切断KM1线圈电路，使其主、辅触点复位，KM1的动断触点闭修远兮.百将上下而求索•百度文库合及SQ1的动合触点闭合使接触器KM2线圈接通并自锁，电动机定子绕组电源相序不变，电动机进行反接制动，转速迅速下降，然后反向启动，带动运动部件进行反向运动。

当运动部件运动到右端位置时，英上的挡铁撞压行程开关SQ2, SQ2动作，其动断触点断开使KM2 线圈断电，SQ2的动合触点闭介使KM1线圈电路接通，电动机先进行反接制动再反向启动, 带动运动部件前进。

这样，即实现往复运动。

5三相异步电动机的变级调速控制特点——2/4极双速电动机——髙、低速运行。

应用——在机床中方》一改变泄子绕组的极对数；——改变转子电路中的电阻；——变频调速：——串极调速。

如图1-56为改变电阻的方式第四章M7130磨床一、功能：机械加工中，当对零件表而的光洁度要求较髙时，就需要用磨床进行加工，磨床是用砂轮的周边或端而对工件的表而进行机械加工的一种精密机床。

任务三M7130型平面磨床电气控制电路常见故障分析与处理
教案内容
图1 M7130型平面磨床的外形结构
型平面磨床主要由立柱、滑座、砂轮箱、电磁吸盘、工作台、床身等组成。

型平面磨床的运动方式
砂轮的高速旋转属于主运动。

工作台的往复运动（纵向进给）、砂轮架的横向（前后）运动、砂轮架的升降运动（垂直进给）属于进给运动。

图2 工作台工作示意图
三、M7130 型平面磨床的工作原理
图3 M7130型平面磨床的电气原理图1.M7130 型平面磨床的电路特点与控制要求
砂轮的旋转运动；
砂轮架的横向进给；
砂轮架的升降运动；
工作台的往复运动；
冷却液的供给；
电磁吸盘的控制。

2.M7130 型平面磨床的控制原理
主电路分析；
控制电路分析；
电磁吸盘电路分析；
照明电路分析。

图4 电磁吸盘的结构和工作原理图具有安全意识和规范意
识。

M7120型平面磨床的电气控制电路及工作原理M7120型平面磨床主要由主线路、控制线路、照明及指示灯线路及电磁工作台线路等组成，如图8.4所示。

下面按线路的几大部分分别对其工作原理及用途作简单介绍。

图8.4M7120型平面磨床的电气控制电路M7120型平面磨床的主线路有四台电动机，M1为液压泵电动机，它在工作中起到工作台往复运动的作用；M2是砂轮电动机，可带动砂轮旋转起磨削加工工件作用；M3电动机做辅助工作，它是冷却泵电动机，为砂轮磨削工作起冷却作用；M4为砂轮机升降电动机，用于调整砂轮与工作件的位置。

M1、M2及M3电动机在工作中只要求正转，其中对冷却泵电动机还要求在砂轮电动机转动工作后才能使它工作，否则没有意义。

对升降电动机要求它正反方向均能旋转。

控制线路对M1、M2、M3电动机有过载保护和欠压保护能力，由热继电器FR1、FR2、FR3和欠压继电器完成保护，而四台电动机短路保护则需FU1做短路保护。

电磁工作台控制线路首先由变压器T1进行变压后，再经整流提供110V的直流电压，供电磁工作台用，它的保护线路是由欠压继电器、放电电容和电阻组成。

线路中的照明灯电路是由变压器提供36V电压，由低压灯泡进行照明。

另外还有5个指示灯：HL亮证明工作台通入电源；HL1亮表示液压泵电动机已运行；HL2亮表示砂轮机电动机及冷却泵电动机已工作；HL3亮表示升降电动机工作；HL4亮表示电磁吸盘工作。

M7120型平面磨床的工作原理是，当电源380V正常通入磨床后，线路无故障时，欠压继电器动作，其常开触点KA闭合，为KM1、KM2接触器吸合做好准备，当按下SB1按钮后，接触器KM1的线圈得电吸合，液压泵电动机开始运转，由于接触器KM1的吸合，自锁点自锁使M1电动机在松开按钮后继续运行，如工作完毕按下停止按钮，KM1失电释放，M1便停止运行。

如需砂轮电动机以及冷却泵电动机工作时，按下按钮SB3后，接触器KM2便得电吸合，此时砂轮机和冷却泵电动机可同时工作，正向运转。

1绪论1.1机床诊断与维修的背景与意义1.1.1 金属切削机床的背景机床是将金属毛坯加工成机器零件的机器，它是制造机器的机器，所以又称为”工作母机”或”工具机”，习惯上简称机床。

现代机械制造中加工机械零件的方法很多：除切削加工外，还有铸造、锻造、焊接、冲压、挤压等，但凡属精度要求较高和表面粗糙度要求较细的零件，一般都需在机床上用切削的方法进行最终加工。

在一般的机器制造中，机床所担负的加工工作量占机器总制造工作量的40％-60％，机床在国民经济现代化的建设中起着重大作用。

1.1.2机床诊断与维修的意义机床在使用过程中，由于材料、工艺、环境、和人为因素的影响，其零部件会逐渐地被磨损、变形、断裂、蚀损等，随着零部件磨损程度的增大，机床的技术状态将会产生劣化，不可避免的将会出现各种各样的故障，机床的功能和精度降低，甚至整机丧失使用价值。

保持现场机电设备经常处于良好状态，提高设备利用率，延长使用寿命，是企业提高经济效益的需要。

与此同时设备的故障检测维修也成为了一个热门行业，机床的维修技术不仅是保障机床正常运行的前提，对机床技术的发展和完善也起到了巨大的作用。

机床故障诊断与维修的基本目的就是提高机床的可靠性，机床的可靠性是指在规定的时间内、规定的工作条件下维持无故障工作的能力。

所以设备维修与管理人员成为企业的重要部分人员，机床故障诊断与维修也成为机床的重要组成部分。

这就需要设备维修与管理人员必须明白机床的结构、工作性能及规格参数和日常维护等。

以便使设备正常运行，企业已经意识到这一重要因素，并大力培养高素质设备维修管理人员，以此来保障生产的正常运行，保障企业的生产效率，保障企业的发展。

1.1.3 金属切削机床在国民经济中的地位在我国的各个工农业生产部门、科研单位和国防部门中，使用着大量各式各样的机器、仪器和工具。

这些机器、仪器和工具大部分是由一定形状和尺寸的金属零件所组成，生产这些零件并将它们装配成机器、仪器或工具的工业，称为机械制造工业（也称及其制造工业）。

液压泵的控制回路工作原理
液压泵的控制回路工作原理如下：
1. 控制回路通常包括一个控制阀、一个传感器和一个执行器（如液压马达或液压缸）。

2. 控制阀用于控制液压泵的流量或压力，根据系统需求将液压泵的输出量调整到合适的水平。

常见的控制阀有电液换向阀、溢流阀、比例阀等。

3. 传感器用于感知系统工作状态，例如测量液压系统的压力、温度、流量等参数。

传感器将感测到的信号转化为电信号后送给控制阀。

4. 控制阀接收到传感器的信号后，根据信号的值调整阀芯的位置，从而改变液压泵的流量或压力输出。

比如，当系统需求液压泵提供更大的流量时，控制阀会打开，增加液压泵的流量输出。

5. 执行器根据控制阀的指令，将液压泵的输出转化为机械动力。

例如，液压马达将液压泵输出的液压能转换为旋转力矩，液压缸则将液压能转换为直线运动力。

通过以上工作原理，液压泵的控制回路可以实现对液压系统的流量和压力的调节，从而满足不同工况下的动力需求。

第三章　常用机床的电气控制线路金属切削机床是机械加工的主要设备。

本章主要介绍几种常用机床电气控制线路的工作原理。

本章要求：（１）会分析常用机床（如CA６１４０普通车床、M７１３０平面磨床、M７４７５B平面磨床、Z３５摇臂钻床、Z３０４０摇臂钻床、X６２W万能铣床与T６８卧式镗床）的电气控制原理。

（２）了解常用机床控制线路的常见故障及排除方法。

第一节　普通车床的电气控制线路车床是机械加工中使用最广泛的一种机床，约占机床总数的２５％～５０％左右。

在各种车床中，应用最多的是普通车床。

普通车床可以用来车削工件的外圆、内圆、端面和螺纹等，并可以装上钻头或铰刀等进行钻孔和铰孔等加工。

型号的含义为：C A6140车床结构上与C6140不同最大车削直径为400mm 卧式车床系卧式车床组下面以CA６１４０普通车床为例来进行分析。

一、主要结构和运动情况CA６１４０普通车床的主要结构如图３－１所示。

切削时，主运动是工件作旋转运动，也就是产生车削的运动；进给运动是刀具作直线移动，也就是使切削能连续进行下去的运动。

电动机的动力，由三角带通过主轴箱传给主轴。

变换主轴箱外的手柄位置，可以改变主轴的转速。

主轴通过卡盘带动工件作旋转运动。

主轴一般只要求单方向旋转，只有在车螺纹时才需要用反转来退刀。

CA６１４０用操纵手柄通过摩擦离合器来改变主轴旋转方向，别的车床也有用改变电动机的正反转向来改变主轴转向的。

CA６１４０车床的进给运动消耗的功率很小，且车螺纹时要求主轴的旋转角度与进给的移动距离之间保持一定的比例，所以也由主轴电动机拖动，不再另加单独的电动机拖动。

主轴电动机传来的动力，经过主轴箱、挂轮架传到进给箱，再由光杠或丝杠传到溜板箱，使溜板箱带动刀架沿图３－１　CA６１４０普通车床结构示意图床身导轨作纵向走刀运动；或者传到横溜板，使刀架作横向走刀运动。

所谓纵向运动，是指相对于操作者作向左或向右的运动。

所谓横向运动，就是指相对于操作者往前或往后的运动。
