材料测试 热重分析TG

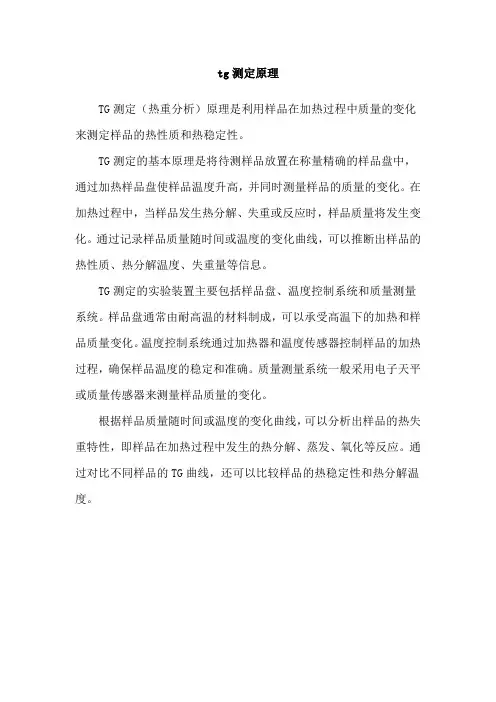

tg测定原理
TG测定（热重分析）原理是利用样品在加热过程中质量的变化来测定样品的热性质和热稳定性。

TG测定的基本原理是将待测样品放置在称量精确的样品盘中，通过加热样品盘使样品温度升高，并同时测量样品的质量的变化。

在加热过程中，当样品发生热分解、失重或反应时，样品质量将发生变化。

通过记录样品质量随时间或温度的变化曲线，可以推断出样品的热性质、热分解温度、失重量等信息。

TG测定的实验装置主要包括样品盘、温度控制系统和质量测量系统。

样品盘通常由耐高温的材料制成，可以承受高温下的加热和样品质量变化。

温度控制系统通过加热器和温度传感器控制样品的加热过程，确保样品温度的稳定和准确。

质量测量系统一般采用电子天平或质量传感器来测量样品质量的变化。

根据样品质量随时间或温度的变化曲线，可以分析出样品的热失重特性，即样品在加热过程中发生的热分解、蒸发、氧化等反应。

通过对比不同样品的TG曲线，还可以比较样品的热稳定性和热分解温度。

材料的热失重分析(TGA)一、实验目的：1、了解热重分析实验原理、仪器结构及基本特点；2、了解同步热分析仪的应用；3、选用五水硫酸铜为样品，运用同步热分析仪对样品进行热失重分析二、实验原理：热重分析法（Thermogravimetry Analysis，简称TG或TGA）为使样品处于一定的温度程序（升／降／恒温）控制下,观察样品的质量随温度或时间的变化过程。

广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。

利用热重分析法，可以测定材料在不同气氛下的热稳定性与氧化稳定性，可对分解、吸附、解吸附、氧化、还原等物化过程进行分析（包括利用TG 测试结果进一步作表观反应动力学研究），可对物质进行成分的定量计算，测定水分、挥发成分及各种添加剂与填充剂的含量。

热重分析仪的基本原理示意如下：炉体（Furnace）为加热体，在由微机控制的一定的温度程序下运作，炉内可通以不同的动态气氛（如N2、Ar、He等保护性气氛，O2、air等氧化性气氛及其他特殊气氛等），或在真空或静态气氛下进行测试。

在测试进程中样品支架下部连接的高精度天平随时感知到样品当前的重量，并将数据传送到计算机，由计算机画出样品重量对温度／时间的曲线（TG曲线）。

当样品发生重量变化（其原因包括分解、氧化、还原、吸附与解吸附等）时，会在TG曲线上体现为失重（或增重）台阶，由此可以得知该失／增重过程所发生的温度区域，并定量计算失／增重比例。

若对TG曲线进行一次微分计算，得到热重微分曲线（DTG曲线），可以进一步得到重量变化速率等更多信息。

三、实验仪器和材料实验仪器：STA8000，美国PE公司生产实验材料：五水硫酸铜四、实验步骤：1.检查氮气钢瓶内剩余压力是否大于2 MPa，如果总压力小于2 MPa时建议更换新的氮气钢瓶以防止残余气体中水分等杂质气体对实验结果产生负面影响；2.打开氮气钢瓶总压力阀，并调节减压阀压力小于等于2.0bar；3.打开STA 8000的制冷设备，如自来水或者水浴制冷机；4.打开STA 8000主机电源，等待20分钟以便仪器稳定；5.打开电脑主机，双击打开Pyris控制软件进入主控界面；6.设置STA样品温度至室温，如25度（具体为：在Go To Temp按钮下的输入框内键入目标温度值，然后单击Go To Temp按钮）；7.放入左右两个空陶瓷样品皿，点击Zero Weight按钮扣除皮重；8.将样品放入扣除皮重后的陶瓷样品皿中，重新放入STA 8000样品支架左边样品端，点击Sample Weight按钮称取样品重量；9.在Pyris软件的方法编辑窗口设置好测试方法；10.点击开始测试按钮，并切换软件界面至监视窗口，等待实验结束；11.拷贝数据并处理数据；12.将陶瓷样品皿从炉膛中取出并丢弃至指定位置（取样品皿时请确认样品温度已降至50度以下，陶瓷样品统一回收并采用高温灼烧方法清洗）；13.检查STA 8000炉膛的污染情况，如污染较为严重，请适时灼烧炉体或做相应清洗工作；14.关闭STA主控Pyris软件；15.关闭STA 主机电源；16.关闭STA制冷设备，如自来水或者水浴制冷机；17.关闭氮气钢瓶总压力阀，减压阀可保持常开状态（如果预见长时间不用STA仪器，请同时关闭总压力阀和减压阀）；18.做好仪器使用登记工作，以备后续查阅。

热重分析热重分析（Thermogravimetric Analysis，TG或TGA），是指在程序控制温度下测量待测样品的质量与温度变化关系的一种热分析技术，用来研究材料的热稳定性和组份。

TGA在研发和质量控制方面都是比较常用的检测手段。

热重分析在实际的材料分析中经常与其他分析方法连用，进行综合热分析，全面准确分析材料。

目录多少物质（如CuSO4·5H2O中的结晶水）。

从热重曲线上我们就可以知道CuS O4·5H2O中的5个结晶水是分三步脱去的。

TGA 可以得到样品的热变化所产生的热物性方面的信息。

种类热重分析通常可分为两类：动态法和静态法。

1、静态法：包括等压质量变化测定和等温质量变化测定。

等压质量变化测定是指在程序控制温度下，测量物质在恒定挥发物分压下平衡质量与温度关系的一种方法。

等温质量变化测定是指在恒温条件下测量物质质量与温度关系的一种方法。

这种方法准确度高，费时。

热重分析仪结构2、动态法：就是我们常说的热重分析和微商热重分析。

微商热重分析又称导数热重分析（Derivative Thermogravimetry，简称DTG），它是TG曲线对温度(或时间)的一阶导数。

以物质的质量变化速率（dm/dt）对温度T(或时间t)作图，即得DTG曲线。

仪器构造进行热重分析的基本仪器为热天平，它包括天平、炉子、程序控温系统、记录系统等几个部分。

除热天平外，还有弹簧秤。

热重分析仪数据分析热重分析仪结构：1、试样支持器；2、炉子；3、测温热电偶；4、传感器；5、平衡锤；6、阻尼和天平复位器；7、天平；8、阻尼信号影响因素影响热重法测定结果的因素，大致有下列几个方面：仪器因素，实验条件和参数的选择，试样的影响因素等等。

1、浮力及对流的影响。

浮力和对流引起热重曲线的基线漂移。

热天平内外温差造成的对流会影响称量的精确度。

解决方案：空白曲线、热屏板、冷却水等。

2、挥发物冷凝的影响。

解决方案：热屏板。

第三节 热重分析（TG ）一、基本原理热重法是在程序控温下，测量物质的质量随温度(或时间)的变化关系的一种技术，简称TG 。

如熔融、结晶和玻璃化转变之类的热行为，试样确无质量变化，而分解、升华、还原、解吸附、吸附、蒸发等伴有质量改变的热变化可用TG 来测。

如果在程序升温的条件下不断记录试样的重量的变化，即可得到TG 曲线。

如图1所示。

一般可以观察到二到三个台阶，第一个失重台阶W 0—W 2多数发生在100℃以下，这多半是由于试样的吸附水或试样内残留的溶剂挥发所致。

第二个台阶往往是试样内添加的小分子助剂，如高聚物增塑剂、抗老剂和其他助剂的挥发（如纯物质试样则无此部分）。

第三个台阶发生在高温是属于试样本体的分解。

为了清楚地观察到每阶段失重最快的温度。

经常用微分热重曲线DTG （如图1b ）。

这种/dW dt 曲线可以利用电子微分电路在绘制TG 曲线的同时绘出。

对于分解不完全的物质常常留下残留物W R 。

在某种特殊的情况下还会发生增重现象，这可能是物质与环境气体（如空气中的氧）进行了反应所致。

另外目前又出现了一种等温TG 曲线。

这是在某一定温度条件下，观察试样的重量随时间的变化，所以又称“等温热失重法”即：W=f （t ）（温度为定值）W 0 W 1 W 2 W 3重量图1 热重分析曲线（a ）与微商热重曲线（b ）炉子它能提供很多有用的信息，如在某温度下物体的分解速度或某成分的挥发速度等。

二、基本结构热重法的仪器称为热天平，给出的曲线为热重曲线。

热重曲线以时间t 或炉温T 为横坐标，以试样的质量变化（损失）为纵坐标。

热天平的基本单元是微量天平、炉子、温度程序器、气氛控制器以及同时记录这些输出的仪器。

热天平的示意图如图2-1所示。

通常是先由计算机存储一系列质量和温度与时间关系的数据完成测量后，再由时间转换成温度。

三、影响因素虽然由于技术的进步，在设计TG 仪器时进行了周密的考虑，尽量减少各种因素的影响，但是客观上这些因素还不同程度在存在着，为了数据的可靠性，有必要分述如下：1.坩埚的影响坩埚是用来盛装试样的，坩埚具有各种尺寸、形状并由不同材质制成。
